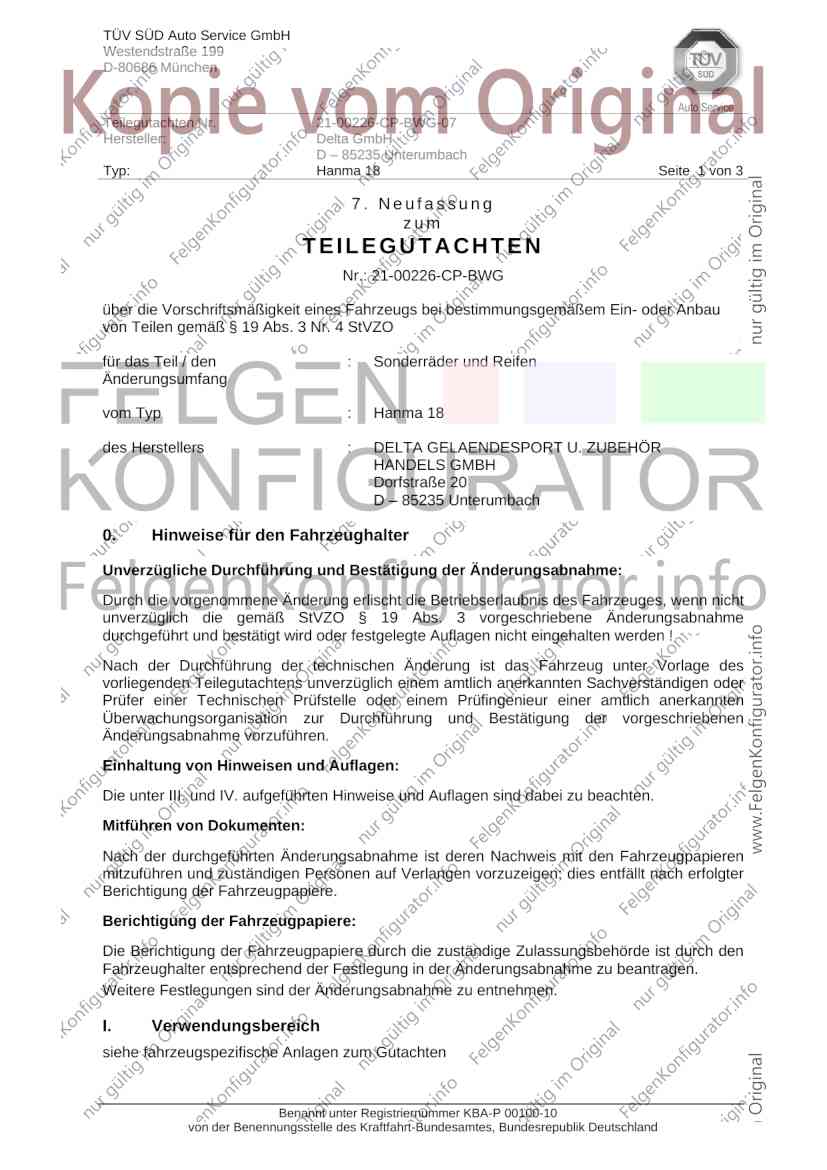

TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München

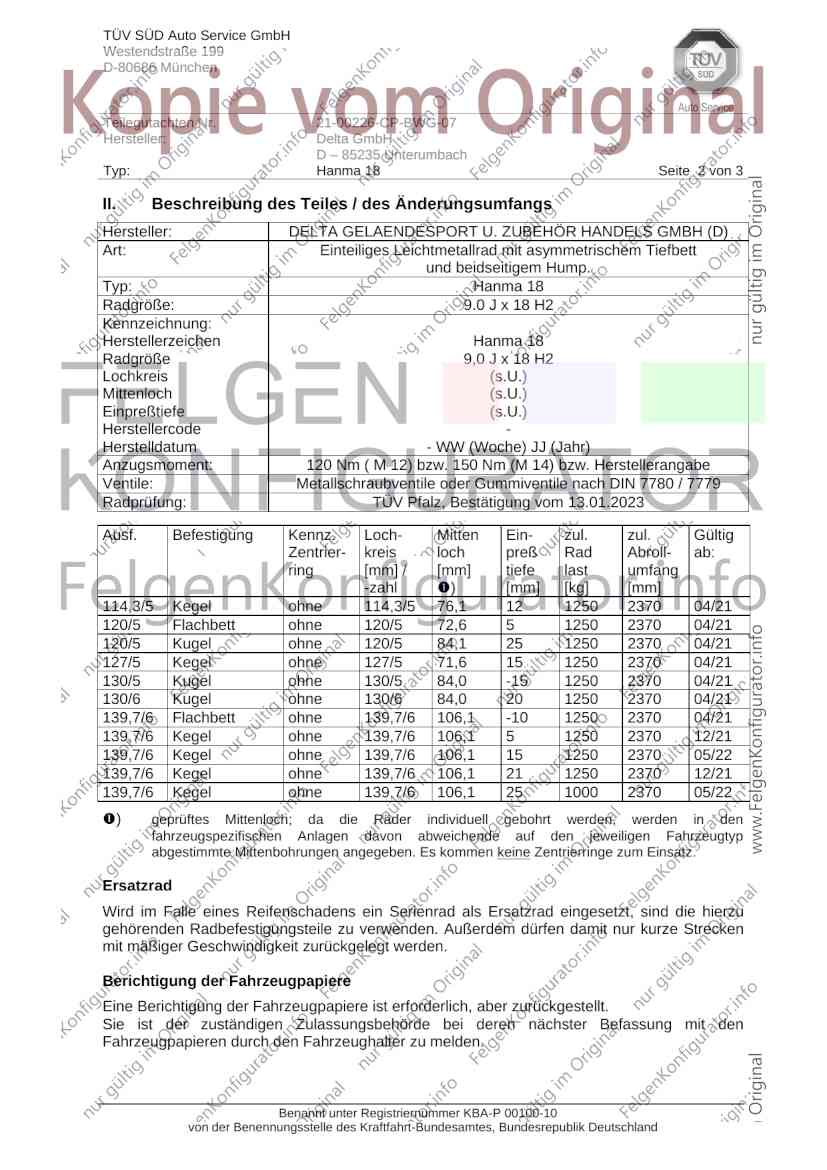

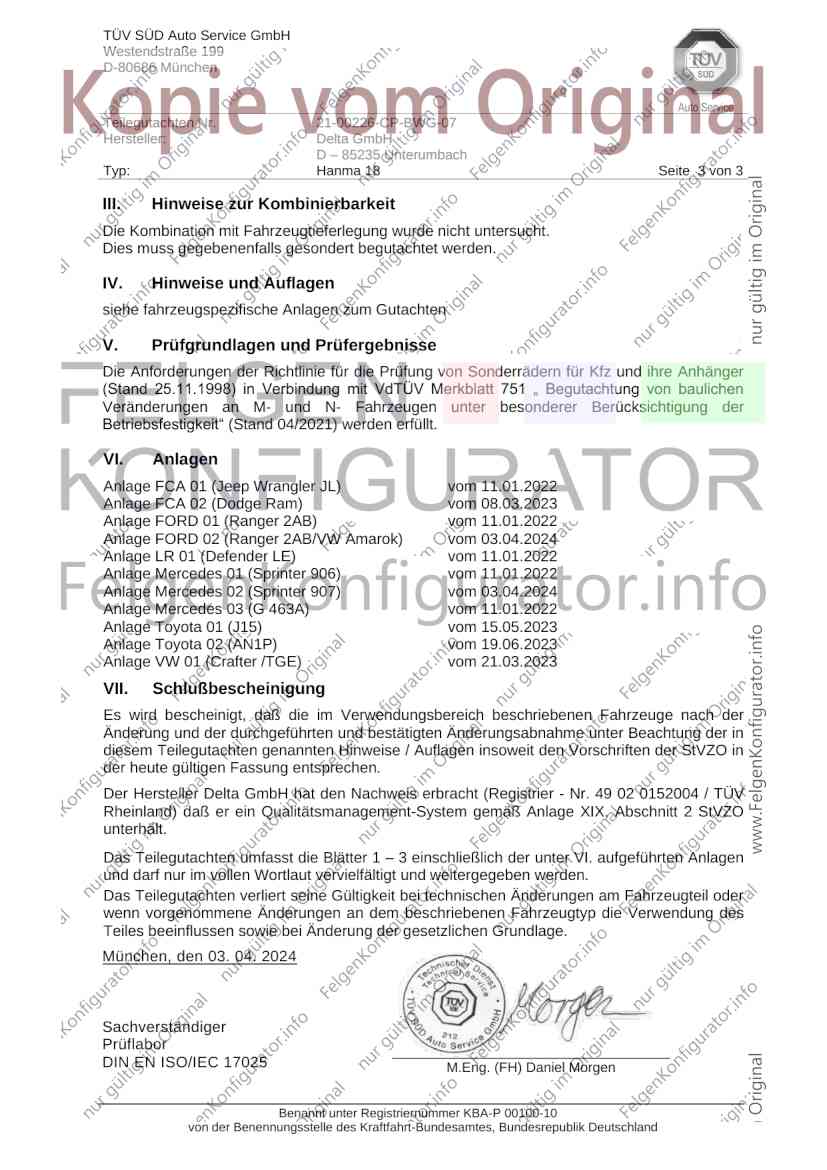

Teilegutachten Nr. 21-00226-CP-BWG-07
Hersteller: Delta GmbH
D – 85235 Unterumbach
Typ: Hanma 18 Seite 1 von 3
7. Neufassung
zum
TEILEGUTACHTEN
Nr.: 21-00226-CP-BWG
über die Vorschriftsmäßigkeit eines Fahrzeugs bei bestimmungsgemäßem Ein- oder Anbau
von Teilen gemäß § 19 Abs. 3 Nr. 4 StVZO
für das Teil / den : Sonderräder und Reifen
Änderungsumfang
vom Typ : Hanma 18
des Herstellers : DELTA GELAENDESPORT U. ZUBEHÖR
HANDELS GMBH
Dorfstraße 20
D – 85235 Unterumbach
0. Hinweise für den Fahrzeughalter
Unverzügliche Durchführung und Bestätigung der Änderungsabnahme:
Durch die vorgenommene Änderung erlischt die Betriebserlaubnis des Fahrzeuges, wenn nicht
unverzüglich die gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme
durchgeführt und bestätigt wird oder festgelegte Auflagen nicht eingehalten werden !
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des
vorliegenden Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder
Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen
Änderungsabnahme vorzuführen.
Einhaltung von Hinweisen und Auflagen:
Die unter III. und IV. aufgeführten Hinweise und Auflagen sind dabei zu beachten.
Mitführen von Dokumenten:
Nach der durchgeführten Änderungsabnahme ist deren Nachweis mit den Fahrzeugpapieren
mitzuführen und zuständigen Personen auf Verlangen vorzuzeigen; dies entfällt nach erfolgter
Berichtigung der Fahrzeugpapiere.
Berichtigung der Fahrzeugpapiere:
Die Berichtigung der Fahrzeugpapiere durch die zuständige Zulassungsbehörde ist durch den
Fahrzeughalter entsprechend der Festlegung in der Änderungsabnahme zu beantragen.
Weitere Festlegungen sind der Änderungsabnahme zu entnehmen.
I. Verwendungsbereich
siehe fahrzeugspezifische Anlagen zum Gutachten
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Teilegutachten Nr. 21-00226-CP-BWG-07
Hersteller: Delta GmbH
D – 85235 Unterumbach
Typ: Hanma 18 Seite 2 von 3
II. Beschreibung des Teiles / des Änderungsumfangs
Hersteller: DELTA GELAENDESPORT U. ZUBEHÖR HANDELS GMBH (D)
Art: Einteiliges Leichtmetallrad mit asymmetrischem Tiefbett
und beidseitigem Hump.
Typ: Hanma 18
Radgröße: 9.0 J x 18 H2
Kennzeichnung:
Herstellerzeichen Hanma 18
Radgröße 9,0 J x 18 H2
Lochkreis (s.U.)
Mittenloch (s.U.)
Einpreßtiefe (s.U.)
Herstellercode -
Herstelldatum - WW (Woche) JJ (Jahr)
Anzugsmoment: 120 Nm ( M 12) bzw. 150 Nm (M 14) bzw. Herstellerangabe
Ventile: Metallschraubventile oder Gummiventile nach DIN 7780 / 7779
Radprüfung: TÜV Pfalz, Bestätigung vom 13.01.2023
Ausf. Befestigung Kennz. Loch- Mitten Ein- zul. zul. Gültig
Zentrier- kreis loch preß Rad Abroll- ab:
ring [mm] / [mm] tiefe last umfang
-zahl ) [mm] [kg] [mm]
114,3/5 Kegel ohne 114,3/5 76,1 12 1250 2370 04/21
120/5 Flachbett ohne 120/5 72,6 5 1250 2370 04/21
120/5 Kugel ohne 120/5 84,1 25 1250 2370 04/21
127/5 Kegel ohne 127/5 71,6 15 1250 2370 04/21
130/5 Kugel ohne 130/5 84,0 -15 1250 2370 04/21
130/6 Kugel ohne 130/6 84,0 20 1250 2370 04/21
139,7/6 Flachbett ohne 139,7/6 106,1 -10 1250 2370 04/21
139,7/6 Kegel ohne 139,7/6 106,1 5 1250 2370 12/21
139,7/6 Kegel ohne 139,7/6 106,1 15 1250 2370 05/22
139,7/6 Kegel ohne 139,7/6 106,1 21 1250 2370 12/21
139,7/6 Kegel ohne 139,7/6 106,1 25 1000 2370 05/22
) geprüftes Mittenloch; da die Räder individuell gebohrt werden, werden in den
fahrzeugspezifischen Anlagen davon abweichende auf den jeweiligen Fahrzeugtyp
abgestimmte Mittenbohrungen angegeben. Es kommen keine Zentrierringe zum Einsatz.
Ersatzrad
Wird im Falle eines Reifenschadens ein Serienrad als Ersatzrad eingesetzt, sind die hierzu
gehörenden Radbefestigungsteile zu verwenden. Außerdem dürfen damit nur kurze Strecken
mit mäßiger Geschwindigkeit zurückgelegt werden.
Berichtigung der Fahrzeugpapiere
Eine Berichtigung der Fahrzeugpapiere ist erforderlich, aber zurückgestellt.
Sie ist der zuständigen Zulassungsbehörde bei deren nächster Befassung mit den
Fahrzeugpapieren durch den Fahrzeughalter zu melden.
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Teilegutachten Nr. 21-00226-CP-BWG-07
Hersteller: Delta GmbH
D – 85235 Unterumbach
Typ: Hanma 18 Seite 3 von 3
III. Hinweise zur Kombinierbarkeit
Die Kombination mit Fahrzeugtieferlegung wurde nicht untersucht.
Dies muss gegebenenfalls gesondert begutachtet werden.
IV. Hinweise und Auflagen
siehe fahrzeugspezifische Anlagen zum Gutachten
V. Prüfgrundlagen und Prüfergebnisse
Die Anforderungen der Richtlinie für die Prüfung von Sonderrädern für Kfz und ihre Anhänger
(Stand 25.11.1998) in Verbindung mit VdTÜV Merkblatt 751 „ Begutachtung von baulichen
Veränderungen an M- und N- Fahrzeugen unter besonderer Berücksichtigung der
Betriebsfestigkeit“ (Stand 04/2021) werden erfüllt.
VI. Anlagen
Anlage FCA 01 (Jeep Wrangler JL) vom 11.01.2022
Anlage FCA 02 (Dodge Ram) vom 08.03.2023
Anlage FORD 01 (Ranger 2AB) vom 11.01.2022
Anlage FORD 02 (Ranger 2AB/VW Amarok) vom 03.04.2024
Anlage LR 01 (Defender LE) vom 11.01.2022
Anlage Mercedes 01 (Sprinter 906) vom 11.01.2022
Anlage Mercedes 02 (Sprinter 907) vom 03.04.2024
Anlage Mercedes 03 (G 463A) vom 11.01.2022
Anlage Toyota 01 (J15) vom 15.05.2023
Anlage Toyota 02 (AN1P) vom 19.06.2023
Anlage VW 01 (Crafter /TGE) vom 21.03.2023
VII. Schlußbescheinigung
Es wird bescheinigt, daß die im Verwendungsbereich beschriebenen Fahrzeuge nach der
Änderung und der durchgeführten und bestätigten Änderungsabnahme unter Beachtung der in
diesem Teilegutachten genannten Hinweise / Auflagen insoweit den Vorschriften der StVZO in
der heute gültigen Fassung entsprechen.
Der Hersteller Delta GmbH hat den Nachweis erbracht (Registrier - Nr. 49 02 0152004 / TÜV
Rheinland) daß er ein Qualitätsmanagement-System gemäß Anlage XIX, Abschnitt 2 StVZO
unterhält.
Das Teilegutachten umfasst die Blätter 1 – 3 einschließlich der unter VI. aufgeführten Anlagen
und darf nur im vollen Wortlaut vervielfältigt und weitergegeben werden.
Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil oder
wenn vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des
Teiles beeinflussen sowie bei Änderung der gesetzlichen Grundlage.
München, den 03. 04. 2024
Sachverständiger
Prüflabor ____________________________________
DIN EN ISO/IEC 17025 M.Eng. (FH) Daniel Morgen
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München

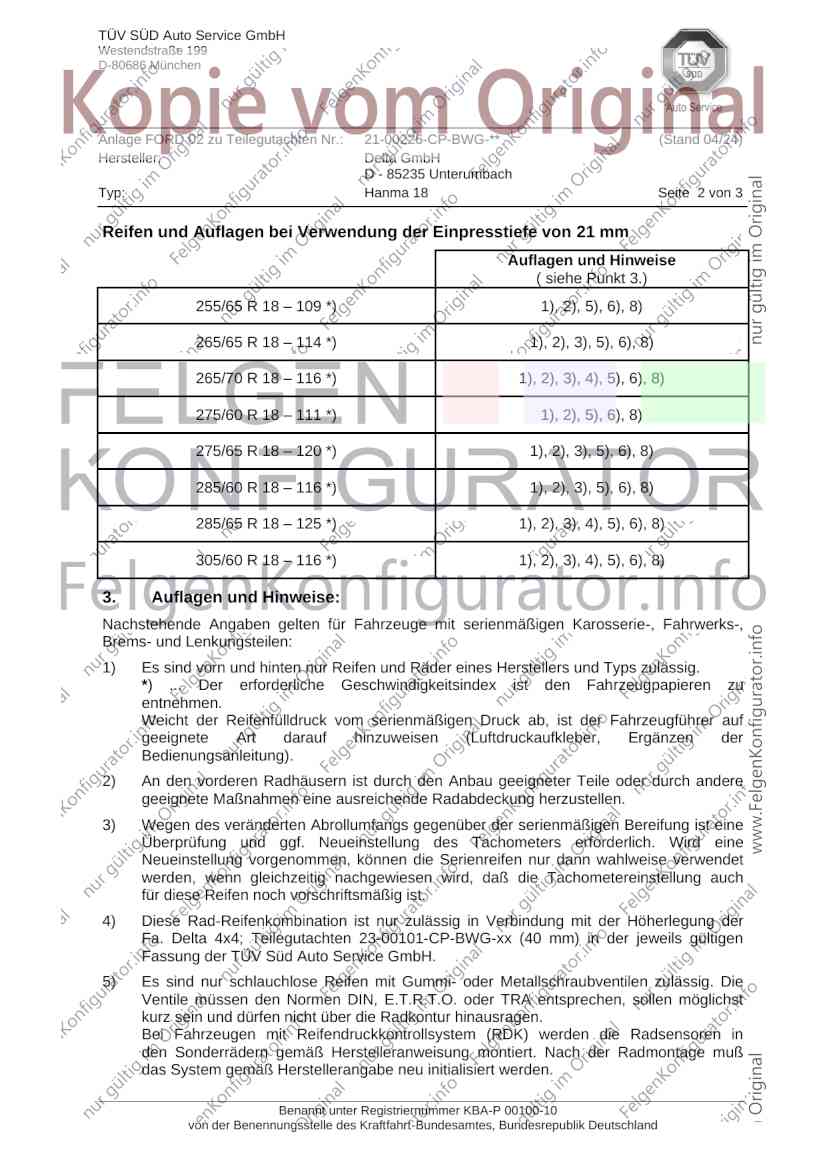

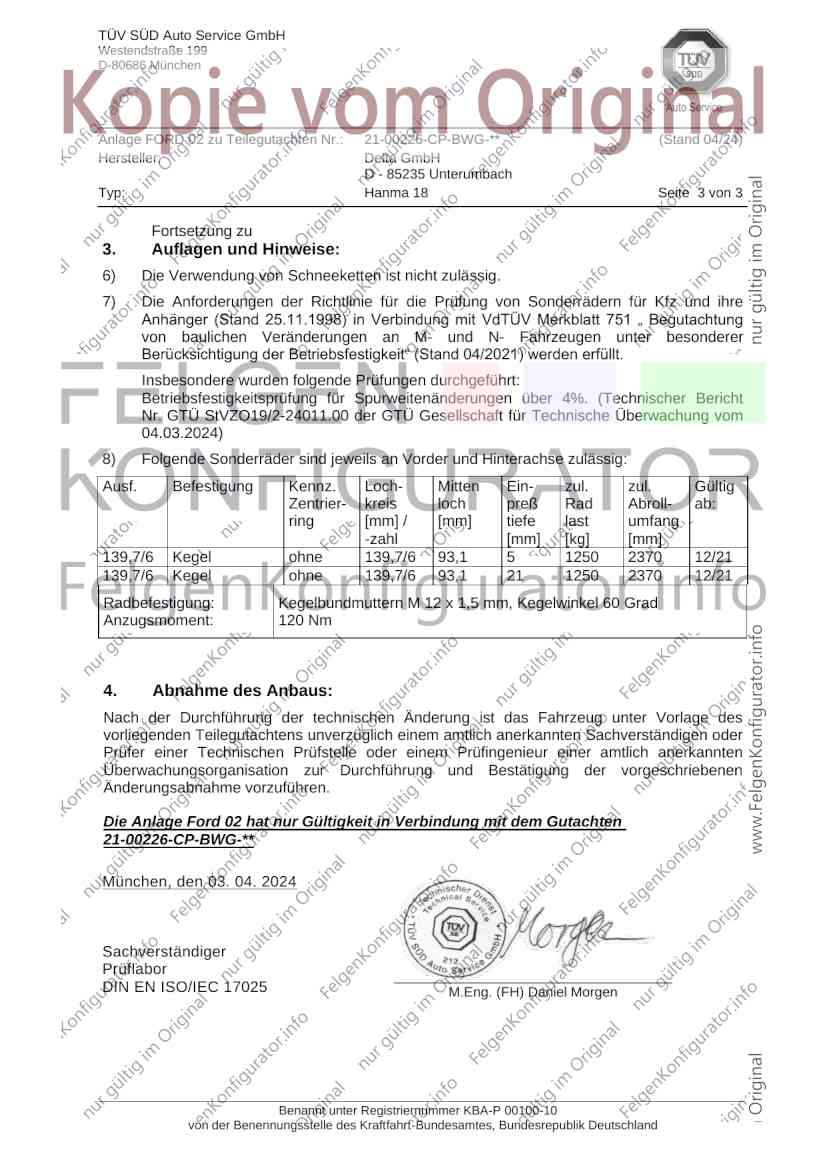

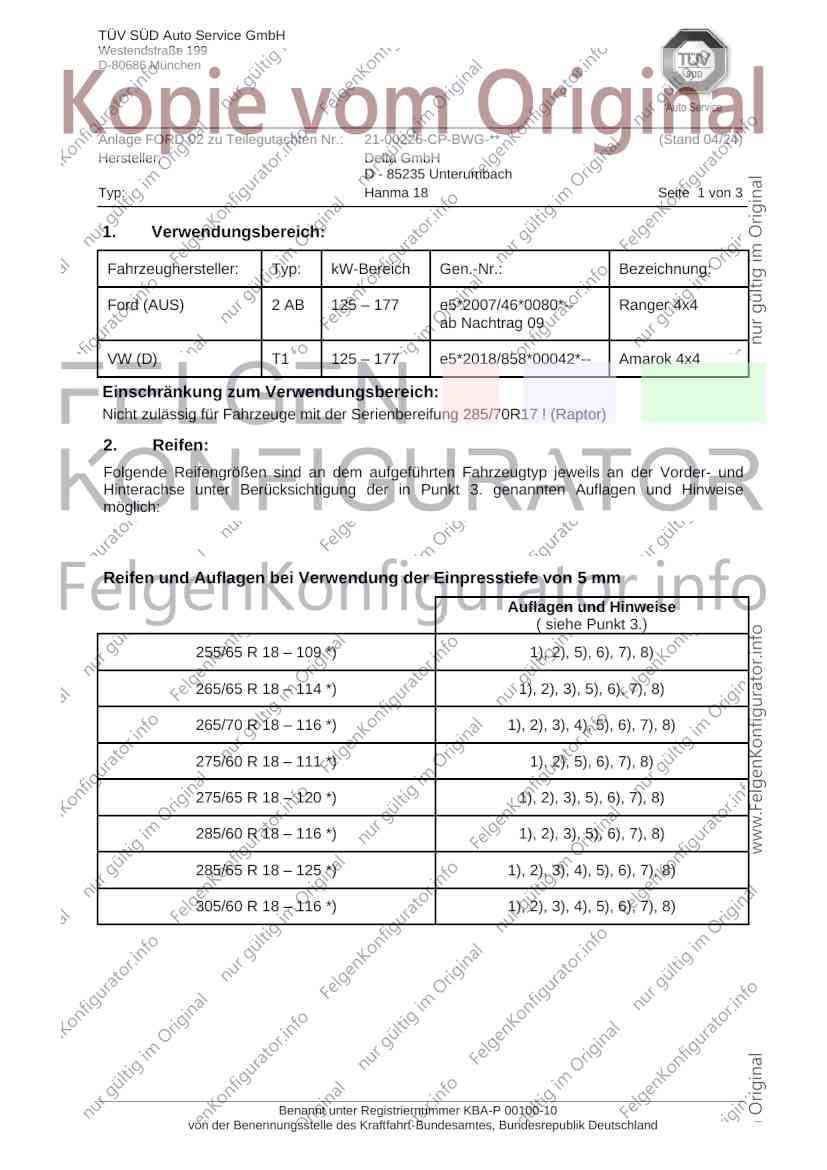

Anlage FORD 02 zu Teilegutachten Nr.: 21-00226-CP-BWG-** (Stand 04/24)
Hersteller: Delta GmbH
D - 85235 Unterumbach
Typ: Hanma 18 Seite 1 von 3
1. Verwendungsbereich:
Fahrzeughersteller: Typ: kW-Bereich Gen.-Nr.: Bezeichnung:
Ford (AUS) 2 AB 125 – 177 e5*2007/46*0080*-- Ranger 4x4
ab Nachtrag 09
VW (D) T1 125 – 177 e5*2018/858*00042*-- Amarok 4x4
Einschränkung zum Verwendungsbereich:
Nicht zulässig für Fahrzeuge mit der Serienbereifung 285/70R17 ! (Raptor)
2. Reifen:
Folgende Reifengrößen sind an dem aufgeführten Fahrzeugtyp jeweils an der Vorder- und
Hinterachse unter Berücksichtigung der in Punkt 3. genannten Auflagen und Hinweise
möglich:
Reifen und Auflagen bei Verwendung der Einpresstiefe von 5 mm
Auflagen und Hinweise
( siehe Punkt 3.)
255/65 R 18 – 109 *) 1), 2), 5), 6), 7), 8)
265/65 R 18 – 114 *) 1), 2), 3), 5), 6), 7), 8)
265/70 R 18 – 116 *) 1), 2), 3), 4), 5), 6), 7), 8)
275/60 R 18 – 111 *) 1), 2), 5), 6), 7), 8)
275/65 R 18 – 120 *) 1), 2), 3), 5), 6), 7), 8)
285/60 R 18 – 116 *) 1), 2), 3), 5), 6), 7), 8)
285/65 R 18 – 125 *) 1), 2), 3), 4), 5), 6), 7), 8)
305/60 R 18 – 116 *) 1), 2), 3), 4), 5), 6), 7), 8)
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Anlage FORD 02 zu Teilegutachten Nr.: 21-00226-CP-BWG-** (Stand 04/24)
Hersteller: Delta GmbH
D - 85235 Unterumbach
Typ: Hanma 18 Seite 2 von 3
Reifen und Auflagen bei Verwendung der Einpresstiefe von 21 mm
Auflagen und Hinweise
( siehe Punkt 3.)
255/65 R 18 – 109 *) 1), 2), 5), 6), 8)
265/65 R 18 – 114 *) 1), 2), 3), 5), 6), 8)
265/70 R 18 – 116 *) 1), 2), 3), 4), 5), 6), 8)
275/60 R 18 – 111 *) 1), 2), 5), 6), 8)
275/65 R 18 – 120 *) 1), 2), 3), 5), 6), 8)
285/60 R 18 – 116 *) 1), 2), 3), 5), 6), 8)
285/65 R 18 – 125 *) 1), 2), 3), 4), 5), 6), 8)
305/60 R 18 – 116 *) 1), 2), 3), 4), 5), 6), 8)
3. Auflagen und Hinweise:
Nachstehende Angaben gelten für Fahrzeuge mit serienmäßigen Karosserie-, Fahrwerks-,
Brems- und Lenkungsteilen:
1) Es sind vorn und hinten nur Reifen und Räder eines Herstellers und Typs zulässig.
*) ... Der erforderliche Geschwindigkeitsindex ist den Fahrzeugpapieren zu
entnehmen.
Weicht der Reifenfülldruck vom serienmäßigen Druck ab, ist der Fahrzeugführer auf
geeignete Art darauf hinzuweisen (Luftdruckaufkleber, Ergänzen der
Bedienungsanleitung).
2) An den vorderen Radhäusern ist durch den Anbau geeigneter Teile oder durch andere
geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
3) Wegen des veränderten Abrollumfangs gegenüber der serienmäßigen Bereifung ist eine
Überprüfung und ggf. Neueinstellung des Tachometers erforderlich. Wird eine
Neueinstellung vorgenommen, können die Serienreifen nur dann wahlweise verwendet
werden, wenn gleichzeitig nachgewiesen wird, daß die Tachometereinstellung auch
für diese Reifen noch vorschriftsmäßig ist.
4) Diese Rad-Reifenkombination ist nur zulässig in Verbindung mit der Höherlegung der
Fa. Delta 4x4; Teilegutachten 23-00101-CP-BWG-xx (40 mm) in der jeweils gültigen
Fassung der TÜV Süd Auto Service GmbH.
5) Es sind nur schlauchlose Reifen mit Gummi- oder Metallschraubventilen zulässig. Die
Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst
kurz sein und dürfen nicht über die Radkontur hinausragen.
Bei Fahrzeugen mit Reifendruckkontrollsystem (RDK) werden die Radsensoren in
den Sonderrädern gemäß Herstelleranweisung montiert. Nach der Radmontage muß
das System gemäß Herstellerangabe neu initialisiert werden.
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Anlage FORD 02 zu Teilegutachten Nr.: 21-00226-CP-BWG-** (Stand 04/24)
Hersteller: Delta GmbH
D - 85235 Unterumbach
Typ: Hanma 18 Seite 3 von 3
Fortsetzung zu
3. Auflagen und Hinweise:
6) Die Verwendung von Schneeketten ist nicht zulässig.
7) Die Anforderungen der Richtlinie für die Prüfung von Sonderrädern für Kfz und ihre
Anhänger (Stand 25.11.1998) in Verbindung mit VdTÜV Merkblatt 751 „ Begutachtung
von baulichen Veränderungen an M- und N- Fahrzeugen unter besonderer
Berücksichtigung der Betriebsfestigkeit“ (Stand 04/2021) werden erfüllt.
Insbesondere wurden folgende Prüfungen durchgeführt:
Betriebsfestigkeitsprüfung für Spurweitenänderungen über 4%. (Technischer Bericht
Nr. GTÜ StVZO19/2-24011.00 der GTÜ Gesellschaft für Technische Überwachung vom
04.03.2024)
8) Folgende Sonderräder sind jeweils an Vorder und Hinterachse zulässig:
Ausf. Befestigung Kennz. Loch- Mitten Ein- zul. zul. Gültig
Zentrier- kreis loch preß Rad Abroll- ab:
ring [mm] / [mm] tiefe last umfang
-zahl [mm] [kg] [mm]
139,7/6 Kegel ohne 139,7/6 93,1 5 1250 2370 12/21
139,7/6 Kegel ohne 139,7/6 93,1 21 1250 2370 12/21
Radbefestigung: Kegelbundmuttern M 12 x 1,5 mm, Kegelwinkel 60 Grad
Anzugsmoment: 120 Nm
4. Abnahme des Anbaus:
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des
vorliegenden Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder
Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen
Änderungsabnahme vorzuführen.
Die Anlage Ford 02 hat nur Gültigkeit in Verbindung mit dem Gutachten
21-00226-CP-BWG-**
München, den 03. 04. 2024
Sachverständiger
Prüflabor ____________________________________
DIN EN ISO/IEC 17025 M.Eng. (FH) Daniel Morgen
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
