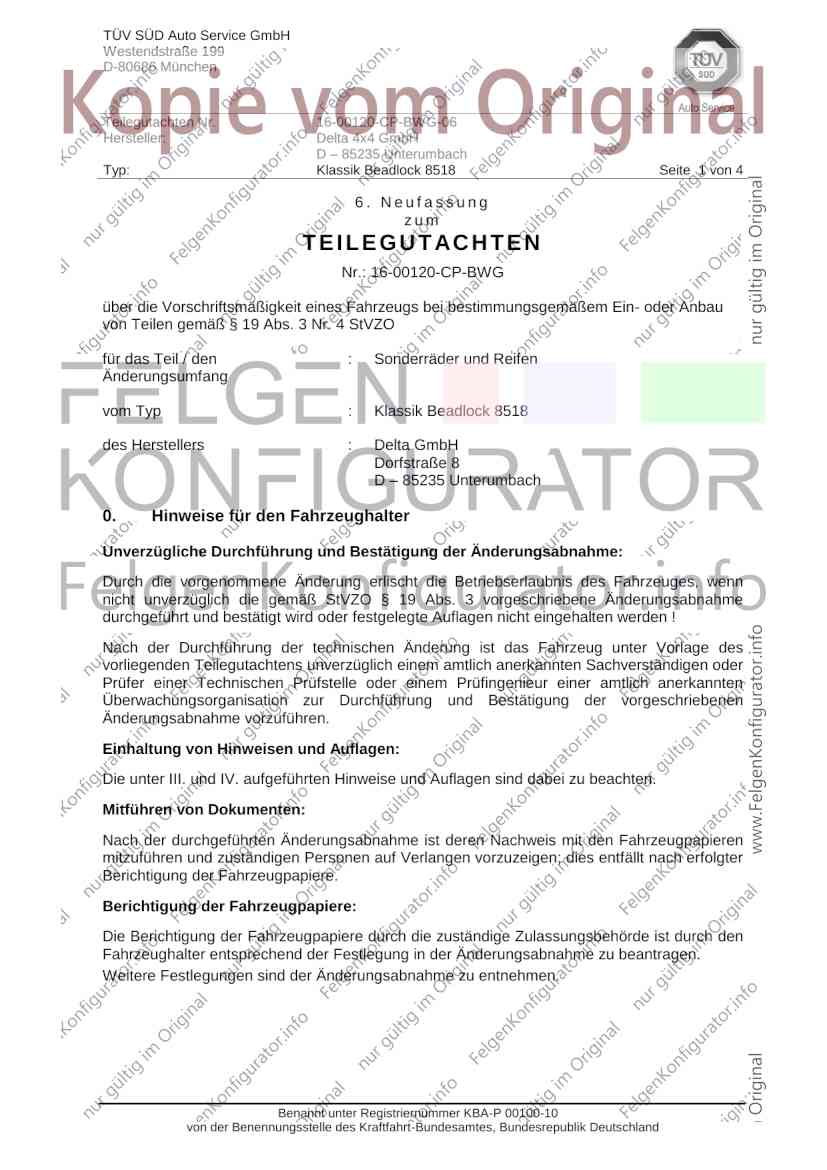

TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München

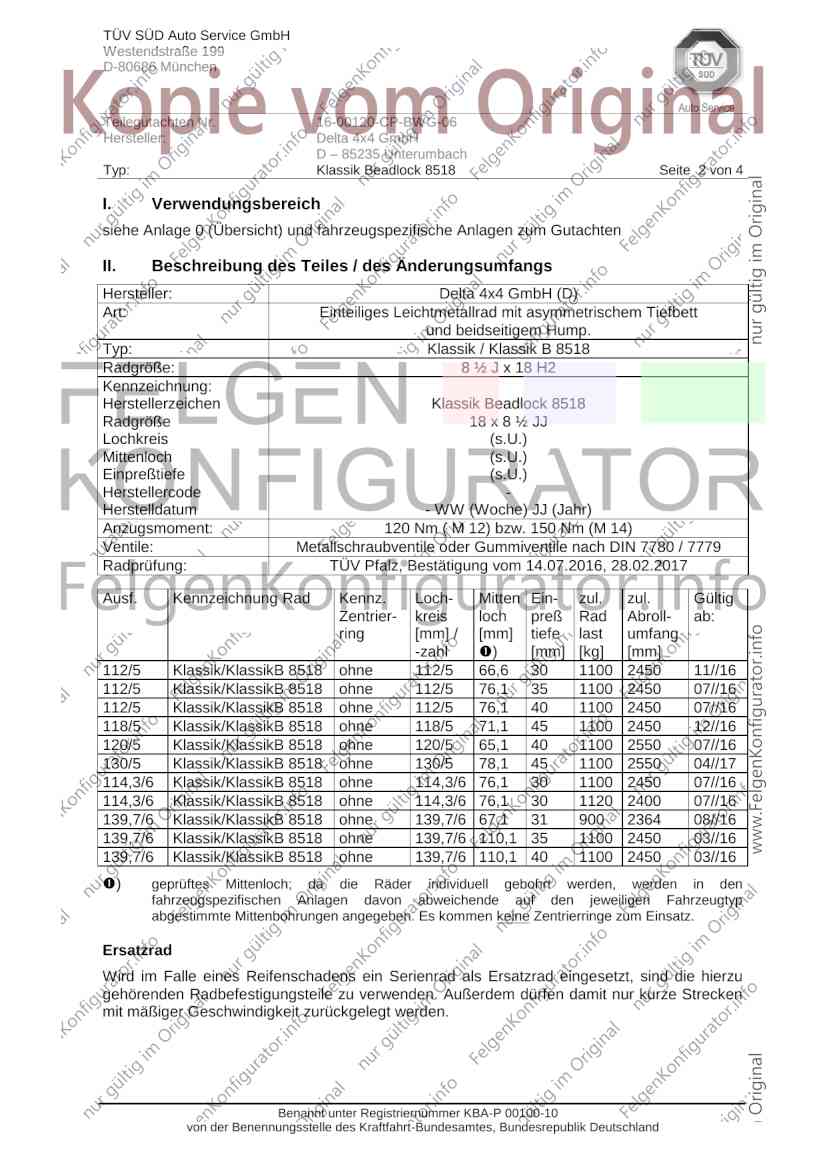

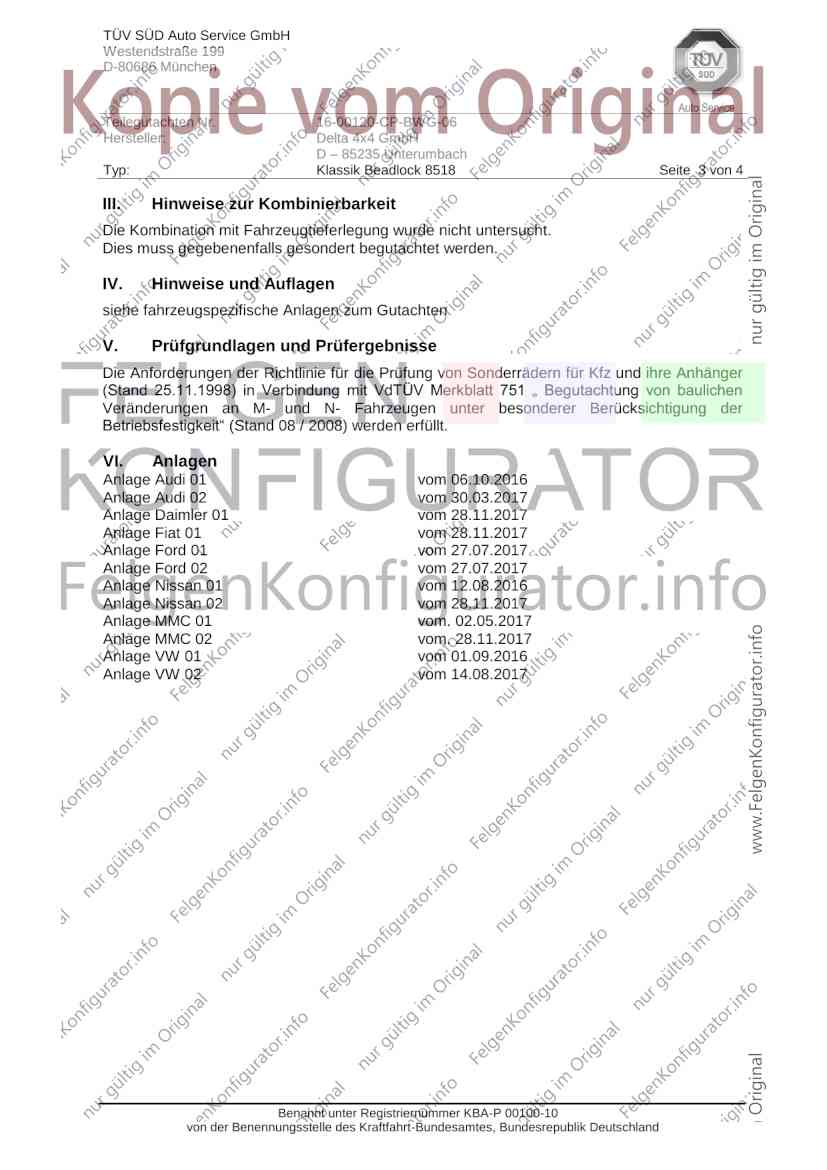

Teilegutachten Nr. 16-00120-CP-BWG-06
Hersteller: Delta 4x4 GmbH
D – 85235 Unterumbach
Typ: Klassik Beadlock 8518 Seite 1 von 4
6. Neufassung
zum
T E I L E G U T AC H T E N
Nr.: 16-00120-CP-BWG
über die Vorschriftsmäßigkeit eines Fahrzeugs bei bestimmungsgemäßem Ein- oder Anbau
von Teilen gemäß § 19 Abs. 3 Nr. 4 StVZO
für das Teil / den : Sonderräder und Reifen
Änderungsumfang
vom Typ : Klassik Beadlock 8518
des Herstellers : Delta GmbH
Dorfstraße 8
D – 85235 Unterumbach
0. Hinweise für den Fahrzeughalter
Unverzügliche Durchführung und Bestätigung der Änderungsabnahme:
Durch die vorgenommene Änderung erlischt die Betriebserlaubnis des Fahrzeuges, wenn
nicht unverzüglich die gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme
durchgeführt und bestätigt wird oder festgelegte Auflagen nicht eingehalten werden !
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des
vorliegenden Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder
Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen
Änderungsabnahme vorzuführen.
Einhaltung von Hinweisen und Auflagen:
Die unter III. und IV. aufgeführten Hinweise und Auflagen sind dabei zu beachten.
Mitführen von Dokumenten:
Nach der durchgeführten Änderungsabnahme ist deren Nachweis mit den Fahrzeugpapieren
mitzuführen und zuständigen Personen auf Verlangen vorzuzeigen; dies entfällt nach erfolgter
Berichtigung der Fahrzeugpapiere.
Berichtigung der Fahrzeugpapiere:
Die Berichtigung der Fahrzeugpapiere durch die zuständige Zulassungsbehörde ist durch den
Fahrzeughalter entsprechend der Festlegung in der Änderungsabnahme zu beantragen.
Weitere Festlegungen sind der Änderungsabnahme zu entnehmen.
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Teilegutachten Nr. 16-00120-CP-BWG-06
Hersteller: Delta 4x4 GmbH
D – 85235 Unterumbach
Typ: Klassik Beadlock 8518 Seite 2 von 4
I. Verwendungsbereich
siehe Anlage 0 (Übersicht) und fahrzeugspezifische Anlagen zum Gutachten
II. Beschreibung des Teiles / des Änderungsumfangs
Hersteller: Delta 4x4 GmbH (D)
Art: Einteiliges Leichtmetallrad mit asymmetrischem Tiefbett
und beidseitigem Hump.
Typ: Klassik / Klassik B 8518
Radgröße: 8 ½ J x 18 H2
Kennzeichnung:
Herstellerzeichen Klassik Beadlock 8518
Radgröße 18 x 8 ½ JJ
Lochkreis (s.U.)
Mittenloch (s.U.)
Einpreßtiefe (s.U.)
Herstellercode -
Herstelldatum - WW (Woche) JJ (Jahr)
Anzugsmoment: 120 Nm ( M 12) bzw. 150 Nm (M 14)
Ventile: Metallschraubventile oder Gummiventile nach DIN 7780 / 7779
Radprüfung: TÜV Pfalz, Bestätigung vom 14.07.2016, 28.02.2017
Ausf. Kennzeichnung Rad Kennz. Loch- Mitten Ein- zul. zul. Gültig
Zentrier- kreis loch preß Rad Abroll- ab:
ring [mm] / [mm] tiefe last umfang
-zahl ) [mm] [kg] [mm]
112/5 Klassik/KlassikB 8518 ohne 112/5 66,6 30 1100 2450 11//16
112/5 Klassik/KlassikB 8518 ohne 112/5 76,1 35 1100 2450 07//16
112/5 Klassik/KlassikB 8518 ohne 112/5 76,1 40 1100 2450 07//16
118/5 Klassik/KlassikB 8518 ohne 118/5 71,1 45 1100 2450 12//16
120/5 Klassik/KlassikB 8518 ohne 120/5 65,1 40 1100 2550 07//16
130/5 Klassik/KlassikB 8518 ohne 130/5 78,1 45 1100 2550 04//17
114,3/6 Klassik/KlassikB 8518 ohne 114,3/6 76,1 30 1100 2450 07//16
114,3/6 Klassik/KlassikB 8518 ohne 114,3/6 76,1 30 1120 2400 07//16
139,7/6 Klassik/KlassikB 8518 ohne 139,7/6 67,1 31 900 2364 08//16
139,7/6 Klassik/KlassikB 8518 ohne 139,7/6 110,1 35 1100 2450 03//16
139,7/6 Klassik/KlassikB 8518 ohne 139,7/6 110,1 40 1100 2450 03//16
) geprüftes Mittenloch; da die Räder individuell gebohrt werden, werden in den
fahrzeugspezifischen Anlagen davon abweichende auf den jeweiligen Fahrzeugtyp
abgestimmte Mittenbohrungen angegeben. Es kommen keine Zentrierringe zum Einsatz.
Ersatzrad
Wird im Falle eines Reifenschadens ein Serienrad als Ersatzrad eingesetzt, sind die hierzu
gehörenden Radbefestigungsteile zu verwenden. Außerdem dürfen damit nur kurze Strecken
mit mäßiger Geschwindigkeit zurückgelegt werden.
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Teilegutachten Nr. 16-00120-CP-BWG-06
Hersteller: Delta 4x4 GmbH
D – 85235 Unterumbach
Typ: Klassik Beadlock 8518 Seite 3 von 4
III. Hinweise zur Kombinierbarkeit
Die Kombination mit Fahrzeugtieferlegung wurde nicht untersucht.
Dies muss gegebenenfalls gesondert begutachtet werden.
IV. Hinweise und Auflagen
siehe fahrzeugspezifische Anlagen zum Gutachten
V. Prüfgrundlagen und Prüfergebnisse
Die Anforderungen der Richtlinie für die Prüfung von Sonderrädern für Kfz und ihre Anhänger
(Stand 25.11.1998) in Verbindung mit VdTÜV Merkblatt 751 „ Begutachtung von baulichen
Veränderungen an M- und N- Fahrzeugen unter besonderer Berücksichtigung der
Betriebsfestigkeit“ (Stand 08 / 2008) werden erfüllt.
VI. Anlagen
Anlage Audi 01 vom 06.10.2016
Anlage Audi 02 vom 30.03.2017
Anlage Daimler 01 vom 28.11.2017
Anlage Fiat 01 vom 28.11.2017
Anlage Ford 01 vom 27.07.2017
Anlage Ford 02 vom 27.07.2017
Anlage Nissan 01 vom 12.08.2016
Anlage Nissan 02 vom 28.11.2017
Anlage MMC 01 vom. 02.05.2017
Anlage MMC 02 vom. 28.11.2017
Anlage VW 01 vom 01.09.2016
Anlage VW 02 vom 14.08.2017
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstrasse 199
D-80686 München

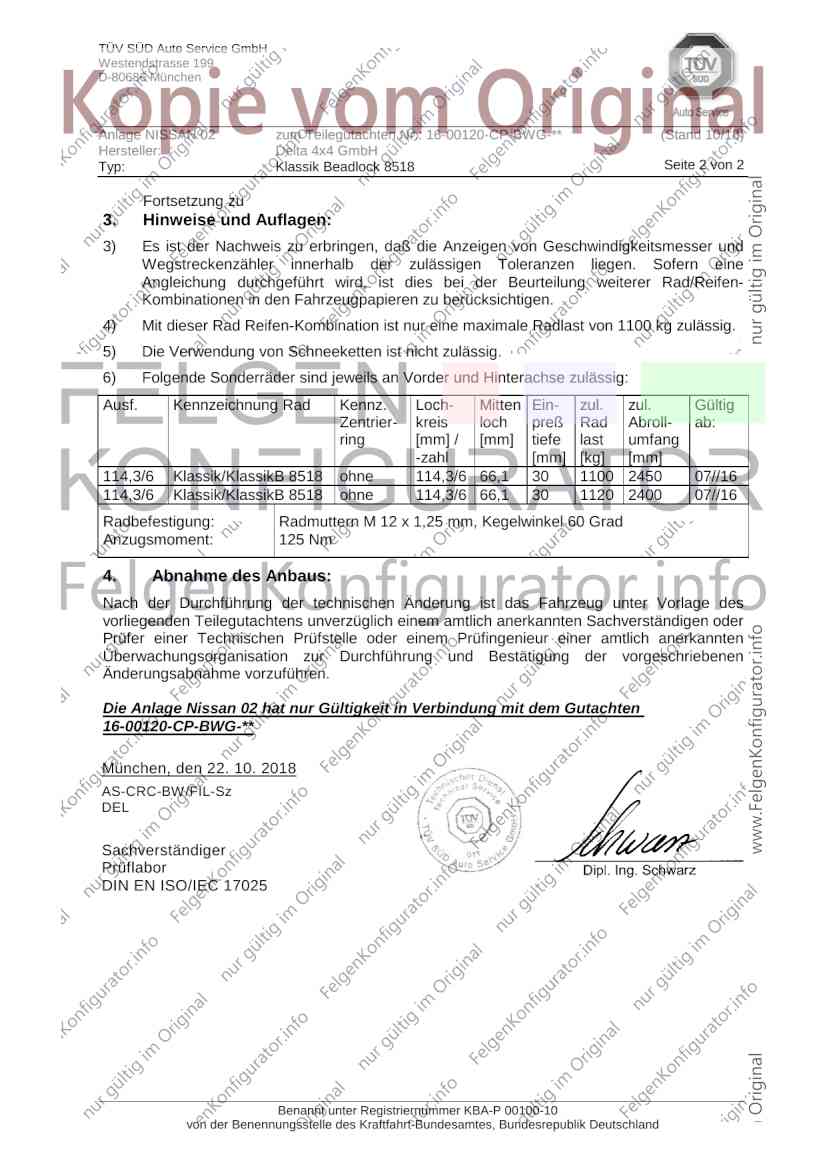

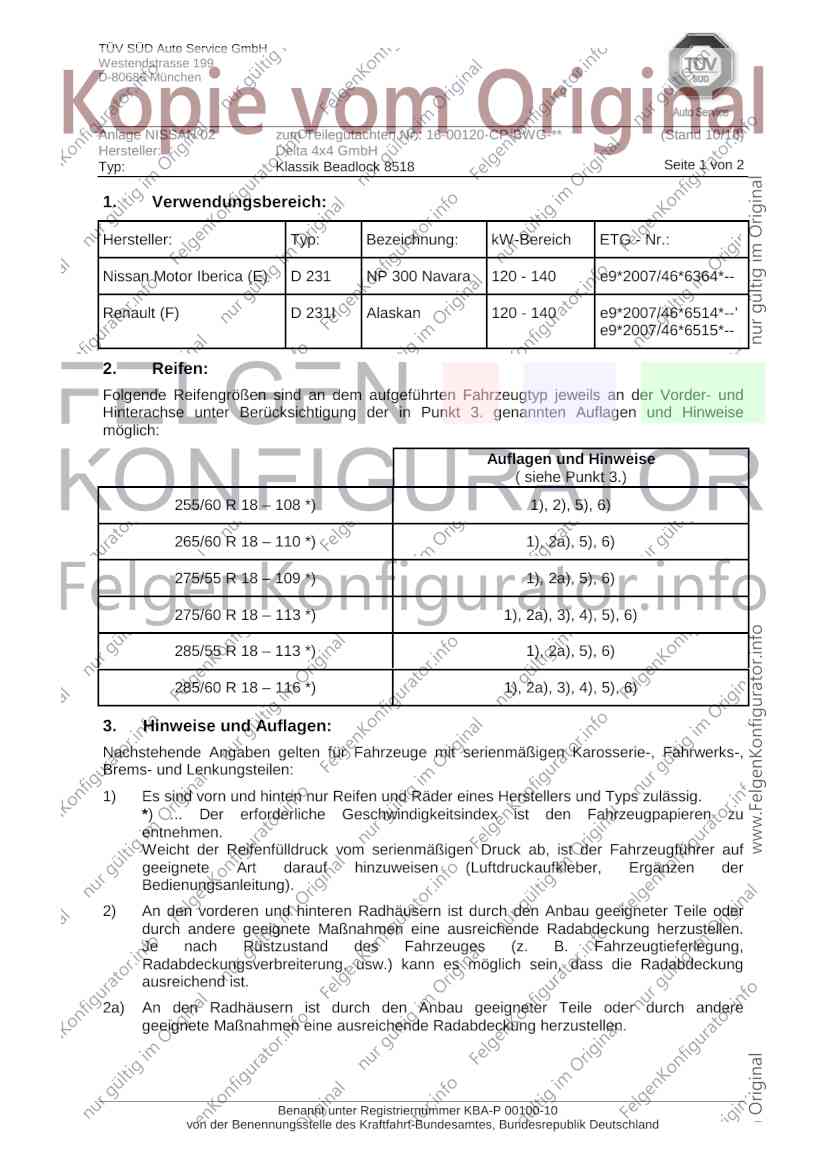

Anlage NISSAN 02 zum Teilegutachten Nr.: 16-00120-CP-BWG-** (Stand 10/18)
Hersteller: Delta 4x4 GmbH
Typ: Klassik Beadlock 8518 Seite 1 von 2
1. Verwendungsbereich:
Hersteller: Typ: Bezeichnung: kW-Bereich ETG - Nr.:
Nissan Motor Iberica (E) D 231 NP 300 Navara 120 - 140 e9*2007/46*6364*--
Renault (F) D 231I Alaskan 120 - 140 e9*2007/46*6514*--’
e9*2007/46*6515*--
2. Reifen:
Folgende Reifengrößen sind an dem aufgeführten Fahrzeugtyp jeweils an der Vorder- und
Hinterachse unter Berücksichtigung der in Punkt 3. genannten Auflagen und Hinweise
möglich:
Auflagen und Hinweise
( siehe Punkt 3.)
255/60 R 18 – 108 *) 1), 2), 5), 6)
265/60 R 18 – 110 *) 1), 2a), 5), 6)
275/55 R 18 – 109 *) 1), 2a), 5), 6)
275/60 R 18 – 113 *) 1), 2a), 3), 4), 5), 6)
285/55 R 18 – 113 *) 1), 2a), 5), 6)
285/60 R 18 – 116 *) 1), 2a), 3), 4), 5), 6)
3. Hinweise und Auflagen:
Nachstehende Angaben gelten für Fahrzeuge mit serienmäßigen Karosserie-, Fahrwerks-,
Brems- und Lenkungsteilen:
1) Es sind vorn und hinten nur Reifen und Räder eines Herstellers und Typs zulässig.
*) ... Der erforderliche Geschwindigkeitsindex ist den Fahrzeugpapieren zu
entnehmen.
Weicht der Reifenfülldruck vom serienmäßigen Druck ab, ist der Fahrzeugführer auf
geeignete Art darauf hinzuweisen (Luftdruckaufkleber, Ergänzen der
Bedienungsanleitung).
2) An den vorderen und hinteren Radhäusern ist durch den Anbau geeigneter Teile oder
durch andere geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung
ausreichend ist.
2a) An den Radhäusern ist durch den Anbau geeigneter Teile oder durch andere
geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstrasse 199
D-80686 München
Anlage NISSAN 02 zum Teilegutachten Nr.: 16-00120-CP-BWG-** (Stand 10/18)
Hersteller: Delta 4x4 GmbH
Typ: Klassik Beadlock 8518 Seite 2 von 2
Fortsetzung zu
3. Hinweise und Auflagen:
3) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine
Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer Rad/Reifen-
Kombinationen in den Fahrzeugpapieren zu berücksichtigen.
4) Mit dieser Rad Reifen-Kombination ist nur eine maximale Radlast von 1100 kg zulässig.
5) Die Verwendung von Schneeketten ist nicht zulässig.
6) Folgende Sonderräder sind jeweils an Vorder und Hinterachse zulässig:
Ausf. Kennzeichnung Rad Kennz. Loch- Mitten Ein- zul. zul. Gültig
Zentrier- kreis loch preß Rad Abroll- ab:
ring [mm] / [mm] tiefe last umfang
-zahl [mm] [kg] [mm]
114,3/6 Klassik/KlassikB 8518 ohne 114,3/6 66,1 30 1100 2450 07//16
114,3/6 Klassik/KlassikB 8518 ohne 114,3/6 66,1 30 1120 2400 07//16
Radbefestigung: Radmuttern M 12 x 1,25 mm, Kegelwinkel 60 Grad
Anzugsmoment: 125 Nm
4. Abnahme des Anbaus:
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des
vorliegenden Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder
Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen
Änderungsabnahme vorzuführen.
Die Anlage Nissan 02 hat nur Gültigkeit in Verbindung mit dem Gutachten
16-00120-CP-BWG-**
München, den 22. 10. 2018
AS-CRC-BW/FIL-Sz
DEL
Sachverständiger
Prüflabor
DIN EN ISO/IEC 17025
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
