Teilegutachten Nr.: 06-00190-CP-FIL-26
Hersteller: Delta 4x4 GmbH
Typ: SINS 8018 Seite 1 von 4

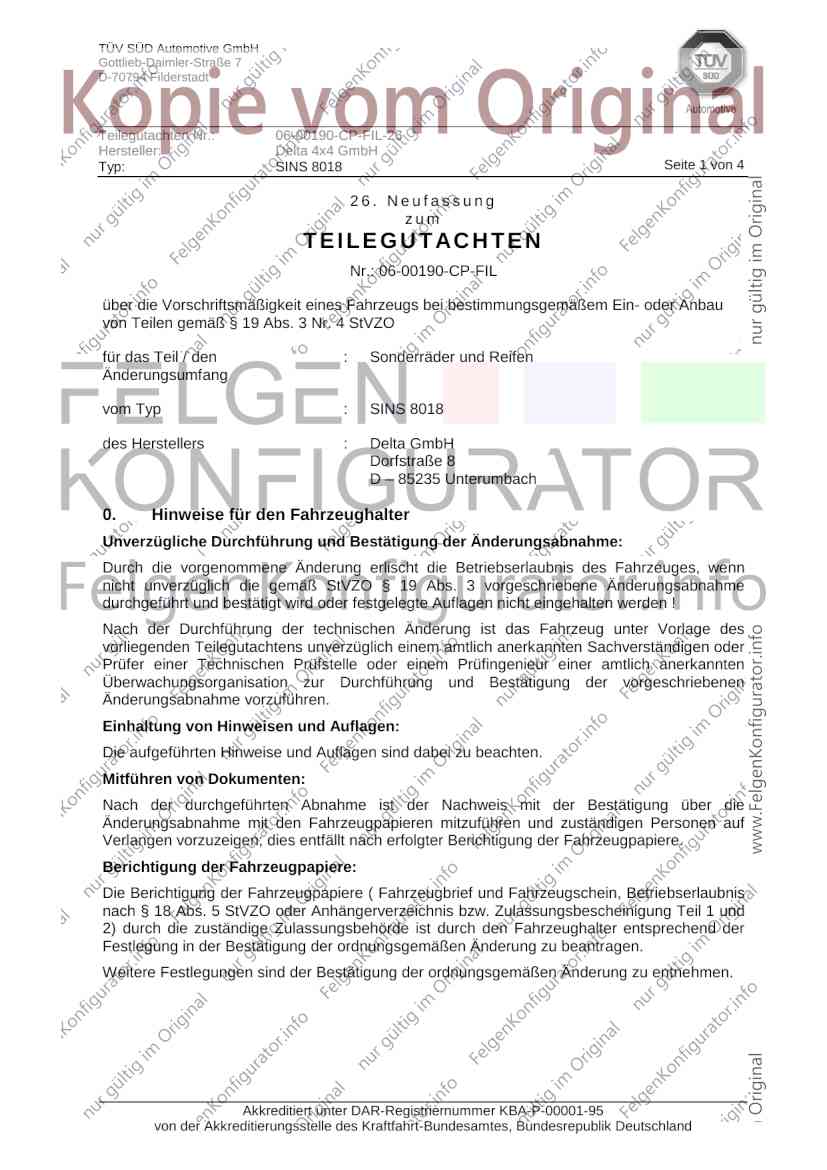

26. Neufassung
zum
T E I L E G U T AC H T E N
Nr.: 06-00190-CP-FIL
über die Vorschriftsmäßigkeit eines Fahrzeugs bei bestimmungsgemäßem Ein- oder Anbau
von Teilen gemäß § 19 Abs. 3 Nr. 4 StVZO
für das Teil / den : Sonderräder und Reifen
Änderungsumfang
vom Typ : SINS 8018
des Herstellers : Delta GmbH
Dorfstraße 8
D – 85235 Unterumbach
0. Hinweise für den Fahrzeughalter
Unverzügliche Durchführung und Bestätigung der Änderungsabnahme:
Durch die vorgenommene Änderung erlischt die Betriebserlaubnis des Fahrzeuges, wenn
nicht unverzüglich die gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme
durchgeführt und bestätigt wird oder festgelegte Auflagen nicht eingehalten werden !
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des
vorliegenden Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder
Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen
Änderungsabnahme vorzuführen.
Einhaltung von Hinweisen und Auflagen:
Die aufgeführten Hinweise und Auflagen sind dabei zu beachten.
Mitführen von Dokumenten:
Nach der durchgeführten Abnahme ist der Nachweis mit der Bestätigung über die
Änderungsabnahme mit den Fahrzeugpapieren mitzuführen und zuständigen Personen auf
Verlangen vorzuzeigen; dies entfällt nach erfolgter Berichtigung der Fahrzeugpapiere.
Berichtigung der Fahrzeugpapiere:
Die Berichtigung der Fahrzeugpapiere ( Fahrzeugbrief und Fahrzeugschein, Betriebserlaubnis
nach § 18 Abs. 5 StVZO oder Anhängerverzeichnis bzw. Zulassungsbescheinigung Teil 1 und
2) durch die zuständige Zulassungsbehörde ist durch den Fahrzeughalter entsprechend der
Festlegung in der Bestätigung der ordnungsgemäßen Änderung zu beantragen.
Weitere Festlegungen sind der Bestätigung der ordnungsgemäßen Änderung zu entnehmen.
Akkreditiert unter DAR-Registriernummer KBA-P-00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Automotive GmbH
Gottlieb-Daimler-Straße 7
D-70794 Filderstadt
Teilegutachten Nr.: 06-00190-CP-FIL-26
Hersteller: Delta 4x4 GmbH
Typ: SINS 8018 Seite 2 von 4
I. Verwendungsbereich
siehe Anlage 0 (Übersicht) und fahrzeugspezifische Anlagen zum Gutachten
II. Beschreibung des Teiles / des Änderungsumfangs
Hersteller: Delta 4x4 GmbH (D)
Art: Einteiliges Leichtmetallrad mit asymmetrischem Tiefbett
und beidseitigem Hump.
Typ: SINS 8018
Radgröße: 8 J x 18 H2
Kennzeichnung:
Herstellerzeichen S1 18 Delta 4x4
Radgröße 8 J x 18 H2
Lochkreis (s.U.)
Mittenloch (s.U.)
Einpreßtiefe (s.U.)
Herstellercode D (delta)-
Herstelldatum - WW (Woche) JJ (Jahr)
Ausführung 5…
Anzugsmoment: 120 Nm ( M 12) bzw. 150 Nm (M 14)
Ventile: Metallschraubventile oder Gummiventile nach DIN 7780 / 7779
Radprüfung: TÜV Pfalz, Bestätigung vom 10.11.2008

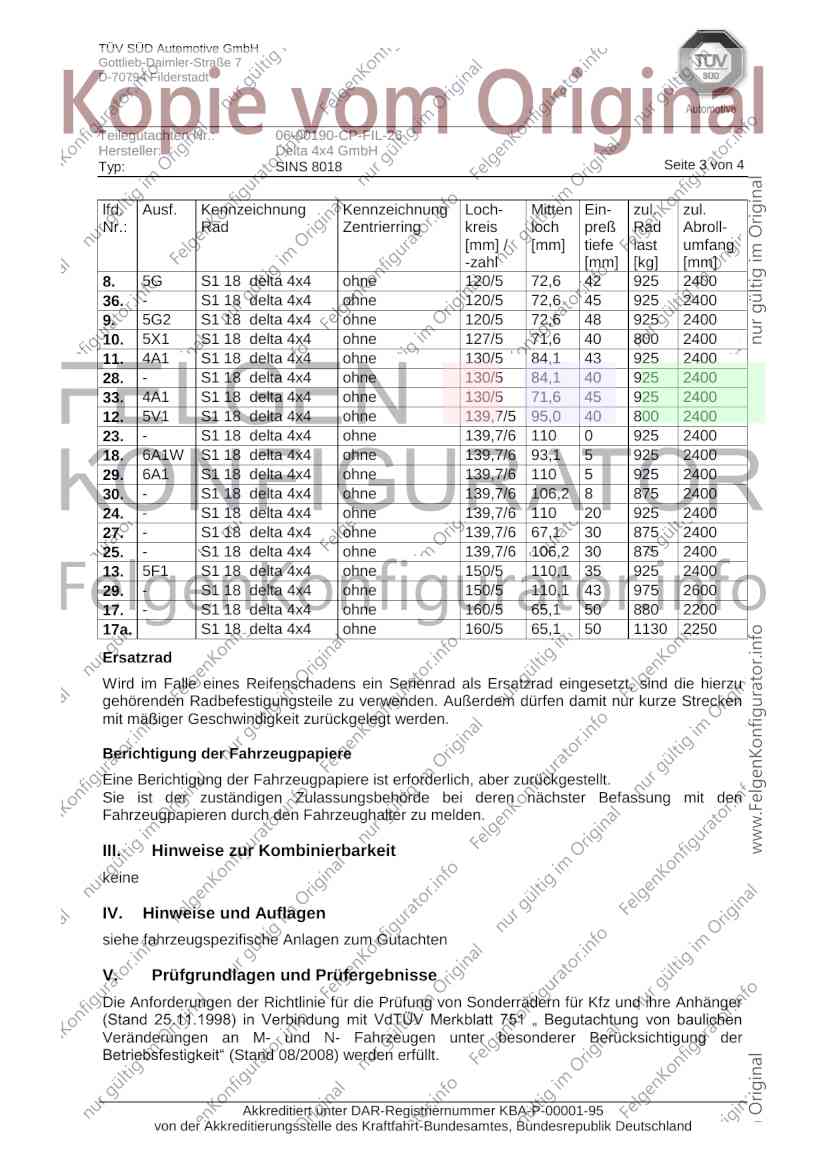

lfd. Ausf. Kennzeichnung Kennzeichnung Loch- Mitten Ein- zul. zul.
Nr.: Rad Zentrierring kreis loch preß Rad Abroll-
[mm] / [mm] tiefe last umfang
-zahl [mm] [kg] [mm]
16. 5E1Z S1 18 delta 4x4 ohne 108/5 75,1 40 800 2400
20. 5E1Z S1 18 delta 4x4 ohne 108/5 72,6 45 800 2400
32. - S1 18 delta 4x4 ohne 112/5 75,1 20 700 2400
28. 5B S1 18 delta 4x4 ohne 112/5 75 42 800 2400
34. 5B S1 18 delta 4x4 ohne 112/5 66,6 35 800 2400
35. 5B S1 18 delta 4x4 ohne 112/5 66,6 39 800 2400
1. 5B S1 18 delta 4x4 ohne 112/5 66,6 45 800 2400
31. - S1 18 delta 4x4 ohne 112/5 73 45 800 2400
2. 5C S1 18 delta 4x4 ohne 114,3/5 71,6 27 800 2400
3. 5C S1 18 delta 4x4 ohne 114,3/5 67,1 30 800 2400
21. 5C S1 18 delta 4x4 ohne 114,3/5 67,1 35 800 2400
4. 5C S1 18 delta 4x4 ohne 114,3/5 71,6 35 800 2400
22. 5C S1 18 delta 4x4 ohne 114,3/5 67,1 40 800 2400
19. 5C S1 18 delta 4x4 ohne 114,3/5 71,6 40 800 2400
14. - S1 18 delta 4x4 ohne 114,3/6 66,1 30 900 2400
5. 5N1 S1 18 delta 4x4 ohne 115/5 71,6 40 800 2400
6. 5N1 S1 18 delta 4x4 ohne 115/5 70,1 40 800 2400
7. 5N1 S1 18 delta 4x4 ohne 115/5 67,1 45 800 2400
15. - S1 18 delta 4x4 ohne 115/6 70,3 50 800 2400
26. 5G1X S1 18 delta 4x4 ohne 120/5 74,1 40 925 2400
Akkreditiert unter DAR-Registriernummer KBA-P-00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Automotive GmbH
Gottlieb-Daimler-Straße 7
D-70794 Filderstadt
Teilegutachten Nr.: 06-00190-CP-FIL-26
Hersteller: Delta 4x4 GmbH
Typ: SINS 8018 Seite 3 von 4
lfd. Ausf. Kennzeichnung Kennzeichnung Loch- Mitten Ein- zul. zul.
Nr.: Rad Zentrierring kreis loch preß Rad Abroll-
[mm] / [mm] tiefe last umfang
-zahl [mm] [kg] [mm]
8. 5G S1 18 delta 4x4 ohne 120/5 72,6 42 925 2400
36. - S1 18 delta 4x4 ohne 120/5 72,6 45 925 2400
9. 5G2 S1 18 delta 4x4 ohne 120/5 72,6 48 925 2400
10. 5X1 S1 18 delta 4x4 ohne 127/5 71,6 40 800 2400
11. 4A1 S1 18 delta 4x4 ohne 130/5 84,1 43 925 2400
28. - S1 18 delta 4x4 ohne 130/5 84,1 40 925 2400
33. 4A1 S1 18 delta 4x4 ohne 130/5 71,6 45 925 2400
12. 5V1 S1 18 delta 4x4 ohne 139,7/5 95,0 40 800 2400
23. - S1 18 delta 4x4 ohne 139,7/6 110 0 925 2400
18. 6A1W S1 18 delta 4x4 ohne 139,7/6 93,1 5 925 2400
29. 6A1 S1 18 delta 4x4 ohne 139,7/6 110 5 925 2400
30. - S1 18 delta 4x4 ohne 139,7/6 106,2 8 875 2400
24. - S1 18 delta 4x4 ohne 139,7/6 110 20 925 2400
27. - S1 18 delta 4x4 ohne 139,7/6 67,1 30 875 2400
25. - S1 18 delta 4x4 ohne 139,7/6 106,2 30 875 2400
13. 5F1 S1 18 delta 4x4 ohne 150/5 110,1 35 925 2400
29. - S1 18 delta 4x4 ohne 150/5 110,1 43 975 2600
17. - S1 18 delta 4x4 ohne 160/5 65,1 50 880 2200
17a. S1 18 delta 4x4 ohne 160/5 65,1 50 1130 2250
Ersatzrad
Wird im Falle eines Reifenschadens ein Serienrad als Ersatzrad eingesetzt, sind die hierzu
gehörenden Radbefestigungsteile zu verwenden. Außerdem dürfen damit nur kurze Strecken
mit mäßiger Geschwindigkeit zurückgelegt werden.
Berichtigung der Fahrzeugpapiere
Eine Berichtigung der Fahrzeugpapiere ist erforderlich, aber zurückgestellt.
Sie ist der zuständigen Zulassungsbehörde bei deren nächster Befassung mit den
Fahrzeugpapieren durch den Fahrzeughalter zu melden.
III. Hinweise zur Kombinierbarkeit
keine
IV. Hinweise und Auflagen
siehe fahrzeugspezifische Anlagen zum Gutachten
V. Prüfgrundlagen und Prüfergebnisse
Die Anforderungen der Richtlinie für die Prüfung von Sonderrädern für Kfz und ihre Anhänger
(Stand 25.11.1998) in Verbindung mit VdTÜV Merkblatt 751 „ Begutachtung von baulichen
Veränderungen an M- und N- Fahrzeugen unter besonderer Berücksichtigung der
Betriebsfestigkeit“ (Stand 08/2008) werden erfüllt.
Akkreditiert unter DAR-Registriernummer KBA-P-00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Automotive GmbH
Gottlieb-Daimler-Straße 7
D-70794 Filderstadt
Teilegutachten Nr.: 06-00190-CP-FIL-26
Hersteller: Delta 4x4 GmbH
Typ: SINS 8018 Seite 4 von 4

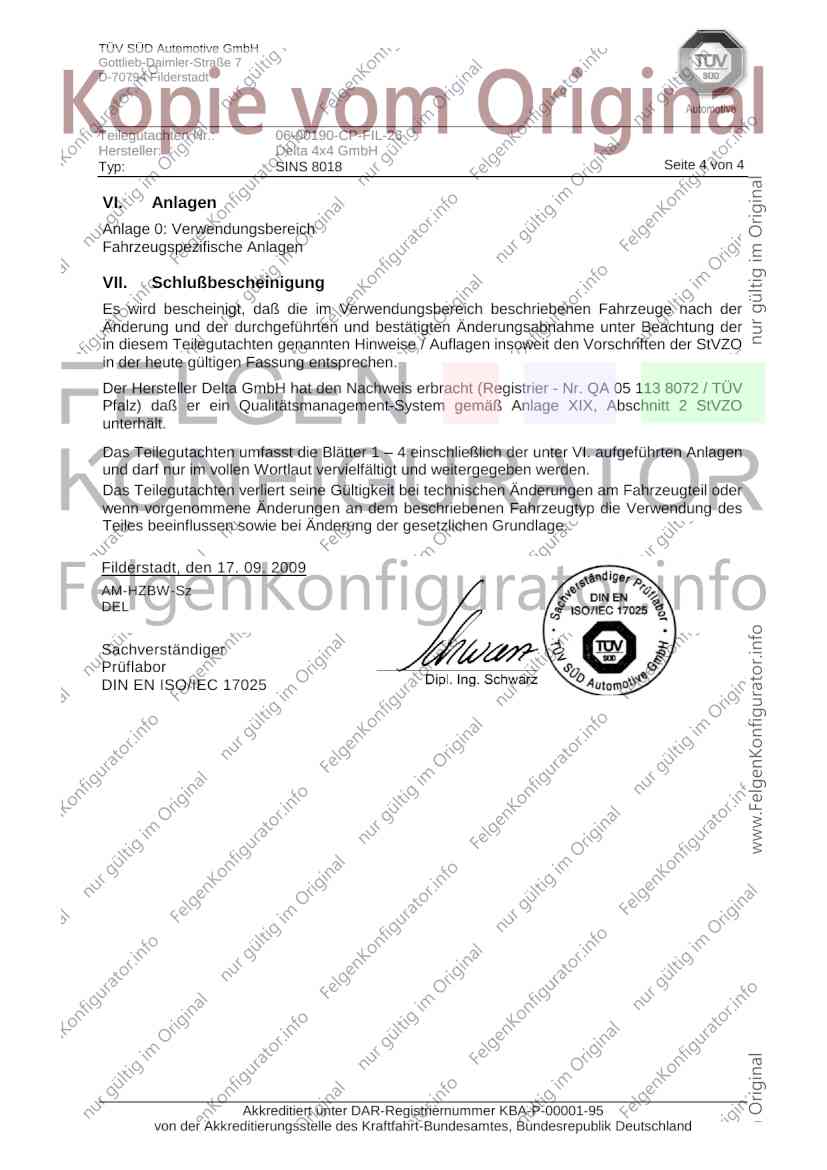

VI. Anlagen
Anlage 0: Verwendungsbereich
Fahrzeugspezifische Anlagen
VII. Schlußbescheinigung
Es wird bescheinigt, daß die im Verwendungsbereich beschriebenen Fahrzeuge nach der
Änderung und der durchgeführten und bestätigten Änderungsabnahme unter Beachtung der
in diesem Teilegutachten genannten Hinweise / Auflagen insoweit den Vorschriften der StVZO
in der heute gültigen Fassung entsprechen.
Der Hersteller Delta GmbH hat den Nachweis erbracht (Registrier - Nr. QA 05 113 8072 / TÜV
Pfalz) daß er ein Qualitätsmanagement-System gemäß Anlage XIX, Abschnitt 2 StVZO
unterhält.
Das Teilegutachten umfasst die Blätter 1 – 4 einschließlich der unter VI. aufgeführten Anlagen
und darf nur im vollen Wortlaut vervielfältigt und weitergegeben werden.
Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil oder
wenn vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des
Teiles beeinflussen sowie bei Änderung der gesetzlichen Grundlage.
Filderstadt, den 17. 09. 2009
AM-HZBW-Sz
DEL
Sachverständiger
Prüflabor
DIN EN ISO/IEC 17025
Akkreditiert unter DAR-Registriernummer KBA-P-00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Automotive GmbH
Gottlieb-Daimler-Straße 7
D-70794 Filderstadt
Anlage Ford 05 zum Teilegutachten Nr.: 06-00190-CP-FIL-** (Stand 08/08)
Hersteller: Delta 4x4 GmbH
Typ: SINS 8018 Seite 1 von 2

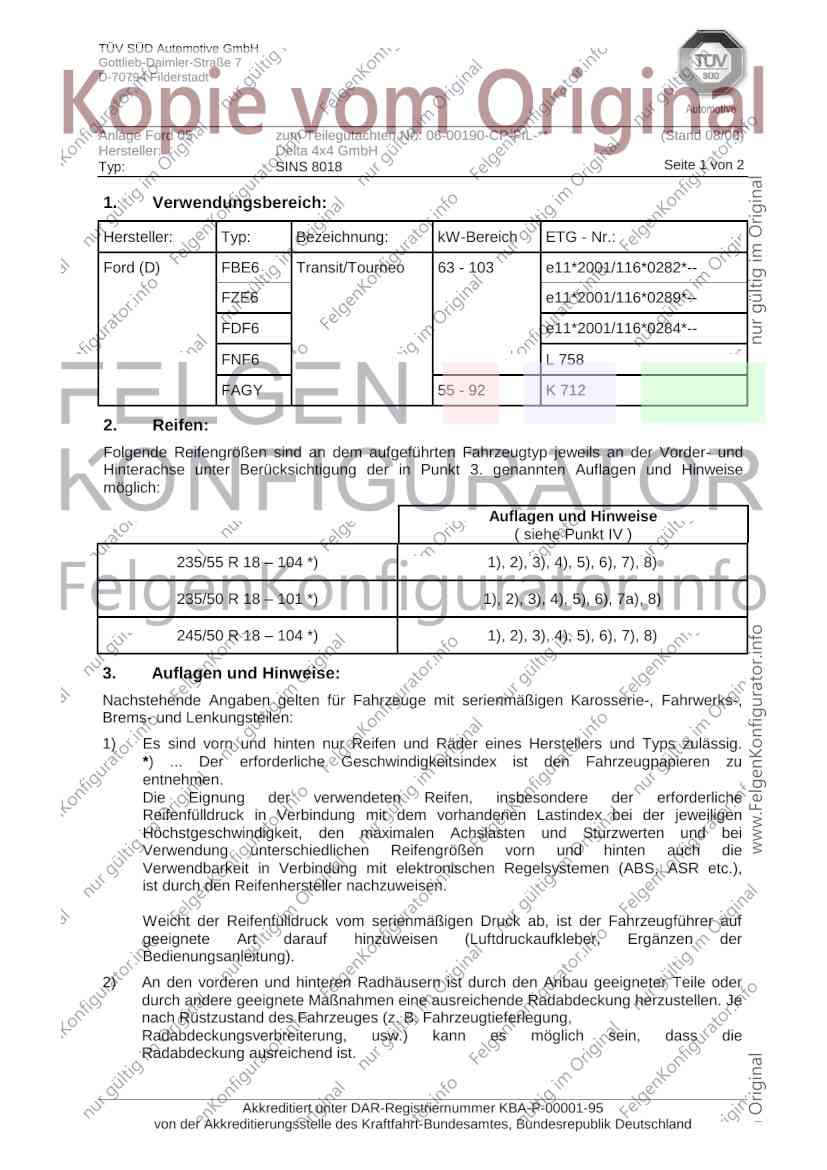

1. Verwendungsbereich:
Hersteller: Typ: Bezeichnung: kW-Bereich ETG - Nr.:
Ford (D) FBE6 Transit/Tourneo 63 - 103 e11*2001/116*0282*--
FZE6 e11*2001/116*0289*--
FDF6 e11*2001/116*0284*--
FNF6 L 758
FAGY 55 - 92 K 712
2. Reifen:
Folgende Reifengrößen sind an dem aufgeführten Fahrzeugtyp jeweils an der Vorder- und
Hinterachse unter Berücksichtigung der in Punkt 3. genannten Auflagen und Hinweise
möglich:
Auflagen und Hinweise
( siehe Punkt IV )
235/55 R 18 – 104 *) 1), 2), 3), 4), 5), 6), 7), 8)
235/50 R 18 – 101 *) 1), 2), 3), 4), 5), 6), 7a), 8)
245/50 R 18 – 104 *) 1), 2), 3), 4), 5), 6), 7), 8)
3. Auflagen und Hinweise:
Nachstehende Angaben gelten für Fahrzeuge mit serienmäßigen Karosserie-, Fahrwerks-,
Brems- und Lenkungsteilen:
1) Es sind vorn und hinten nur Reifen und Räder eines Herstellers und Typs zulässig.
*) ... Der erforderliche Geschwindigkeitsindex ist den Fahrzeugpapieren zu
entnehmen.
Die Eignung der verwendeten Reifen, insbesondere der erforderliche
Reifenfülldruck in Verbindung mit dem vorhandenen Lastindex bei der jeweiligen
Höchstgeschwindigkeit, den maximalen Achslasten und Sturzwerten und bei
Verwendung unterschiedlichen Reifengrößen vorn und hinten auch die
Verwendbarkeit in Verbindung mit elektronischen Regelsystemen (ABS, ASR etc.),
ist durch den Reifenhersteller nachzuweisen.
Weicht der Reifenfülldruck vom serienmäßigen Druck ab, ist der Fahrzeugführer auf
geeignete Art darauf hinzuweisen (Luftdruckaufkleber, Ergänzen der
Bedienungsanleitung).
2) An den vorderen und hinteren Radhäusern ist durch den Anbau geeigneter Teile oder
durch andere geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die
Radabdeckung ausreichend ist.
Akkreditiert unter DAR-Registriernummer KBA-P-00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Automotive GmbH
Gottlieb-Daimler-Straße 7
D-70794 Filderstadt
Anlage Ford 05 zum Teilegutachten Nr.: 06-00190-CP-FIL-** (Stand 08/08)
Hersteller: Delta 4x4 GmbH
Typ: SINS 8018 Seite 2 von 2

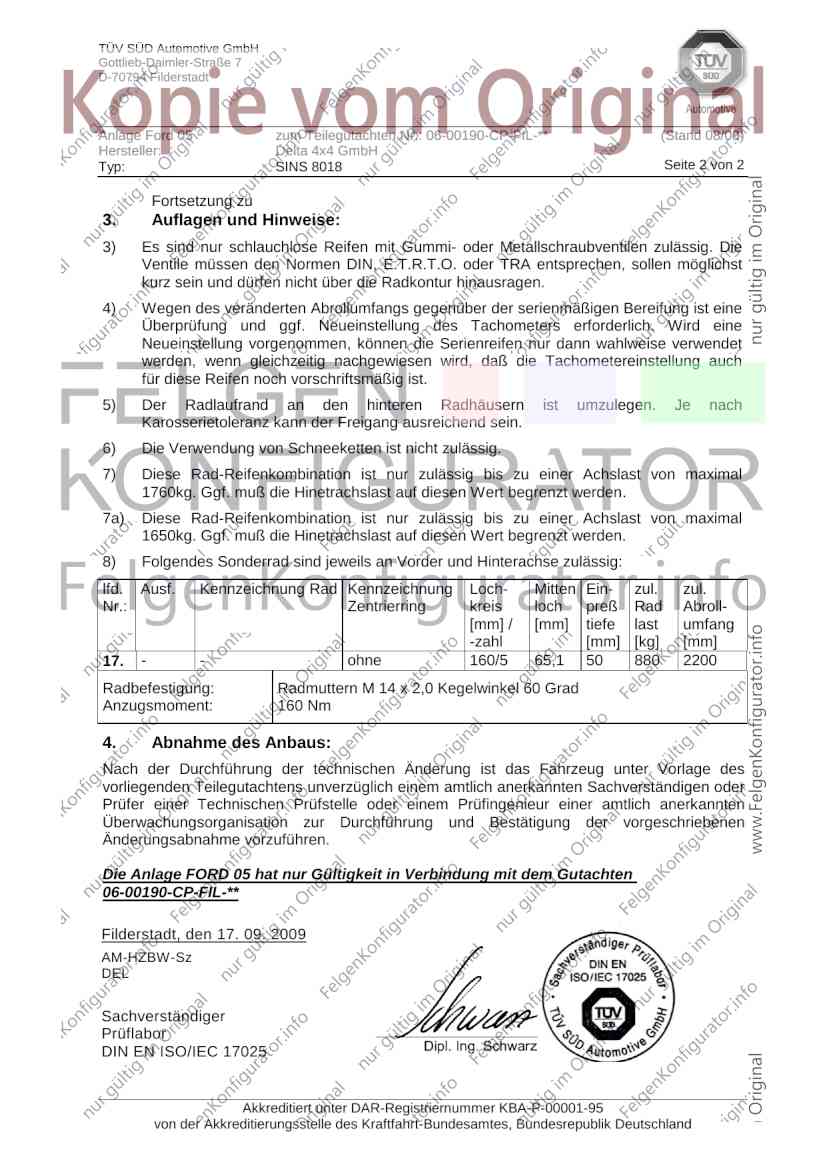

Fortsetzung zu
3. Auflagen und Hinweise:
3) Es sind nur schlauchlose Reifen mit Gummi- oder Metallschraubventilen zulässig. Die
Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst
kurz sein und dürfen nicht über die Radkontur hinausragen.
4) Wegen des veränderten Abrollumfangs gegenüber der serienmäßigen Bereifung ist eine
Überprüfung und ggf. Neueinstellung des Tachometers erforderlich. Wird eine
Neueinstellung vorgenommen, können die Serienreifen nur dann wahlweise verwendet
werden, wenn gleichzeitig nachgewiesen wird, daß die Tachometereinstellung auch
für diese Reifen noch vorschriftsmäßig ist.
5) Der Radlaufrand an den hinteren Radhäusern ist umzulegen. Je nach
Karosserietoleranz kann der Freigang ausreichend sein.
6) Die Verwendung von Schneeketten ist nicht zulässig.
7) Diese Rad-Reifenkombination ist nur zulässig bis zu einer Achslast von maximal
1760kg. Ggf. muß die Hinetrachslast auf diesen Wert begrenzt werden.
7a) Diese Rad-Reifenkombination ist nur zulässig bis zu einer Achslast von maximal
1650kg. Ggf. muß die Hinetrachslast auf diesen Wert begrenzt werden.
8) Folgendes Sonderrad sind jeweils an Vorder und Hinterachse zulässig:
lfd. Ausf. Kennzeichnung Rad Kennzeichnung Loch- Mitten Ein- zul. zul.
Nr.: Zentrierring kreis loch preß Rad Abroll-
[mm] / [mm] tiefe last umfang
-zahl [mm] [kg] [mm]
17. - - ohne 160/5 65,1 50 880 2200
Radbefestigung: Radmuttern M 14 x 2,0 Kegelwinkel 60 Grad
Anzugsmoment: 160 Nm
4. Abnahme des Anbaus:
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des
vorliegenden Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder
Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen
Änderungsabnahme vorzuführen.
Die Anlage FORD 05 hat nur Gültigkeit in Verbindung mit dem Gutachten
06-00190-CP-FIL-**
Filderstadt, den 17. 09. 2009
AM-HZBW-Sz
DEL
Sachverständiger
Prüflabor
DIN EN ISO/IEC 17025
Akkreditiert unter DAR-Registriernummer KBA-P-00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
