Anlage 9 - Verwendungsbereich
Prüfbericht 366-0019-23-WIRD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002168
ANLAGE: 9.2 Radtyp: TKBY
Hersteller: ALCAR WHEELS GmbH Stand: 30.08.2023
______________________________________________________________________________________________________________

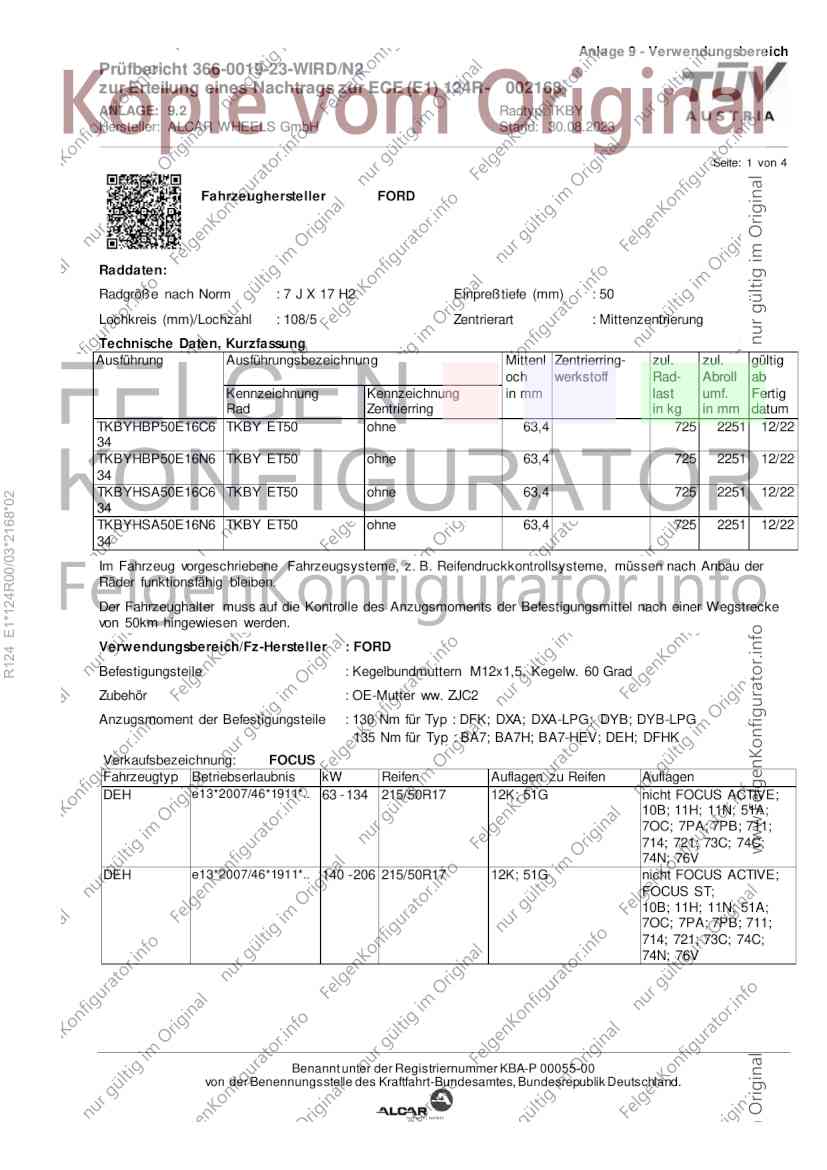

Seite: 1 von 4
Fahrzeughersteller FORD
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TKBYHBP50E16C6 TKBY ET50 ohne 63,4 725 2251 12/22
34
TKBYHBP50E16N6 TKBY ET50 ohne 63,4 725 2251 12/22
34
TKBYHSA50E16C6 TKBY ET50 ohne 63,4 725 2251 12/22
R124 E1*124R00/03*2168*02
34
TKBYHSA50E16N6 TKBY ET50 ohne 63,4 725 2251 12/22
34
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : OE-Mutter ww. ZJC2
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : DFK; DXA; DXA-LPG; DYB; DYB-LPG
135 Nm für Typ : BA7; BA7H; BA7-HEV; DEH; DFHK
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DEH e13*2007/46*1911*.. 63 - 134 215/50R17 12K; 51G nicht FOCUS ACTIVE;
10B; 11H; 11N; 51A;
7OC; 7PA; 7PB; 711;
714; 721; 73C; 74C;
74N; 76V
DEH e13*2007/46*1911*.. 140 - 206 215/50R17 12K; 51G nicht FOCUS ACTIVE;
FOCUS ST;
10B; 11H; 11N; 51A;
7OC; 7PA; 7PB; 711;
714; 721; 73C; 74C;
74N; 76V
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0019-23-WIRD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002168
ANLAGE: 9.2 Radtyp: TKBY
Hersteller: ALCAR WHEELS GmbH Stand: 30.08.2023
______________________________________________________________________________________________________________

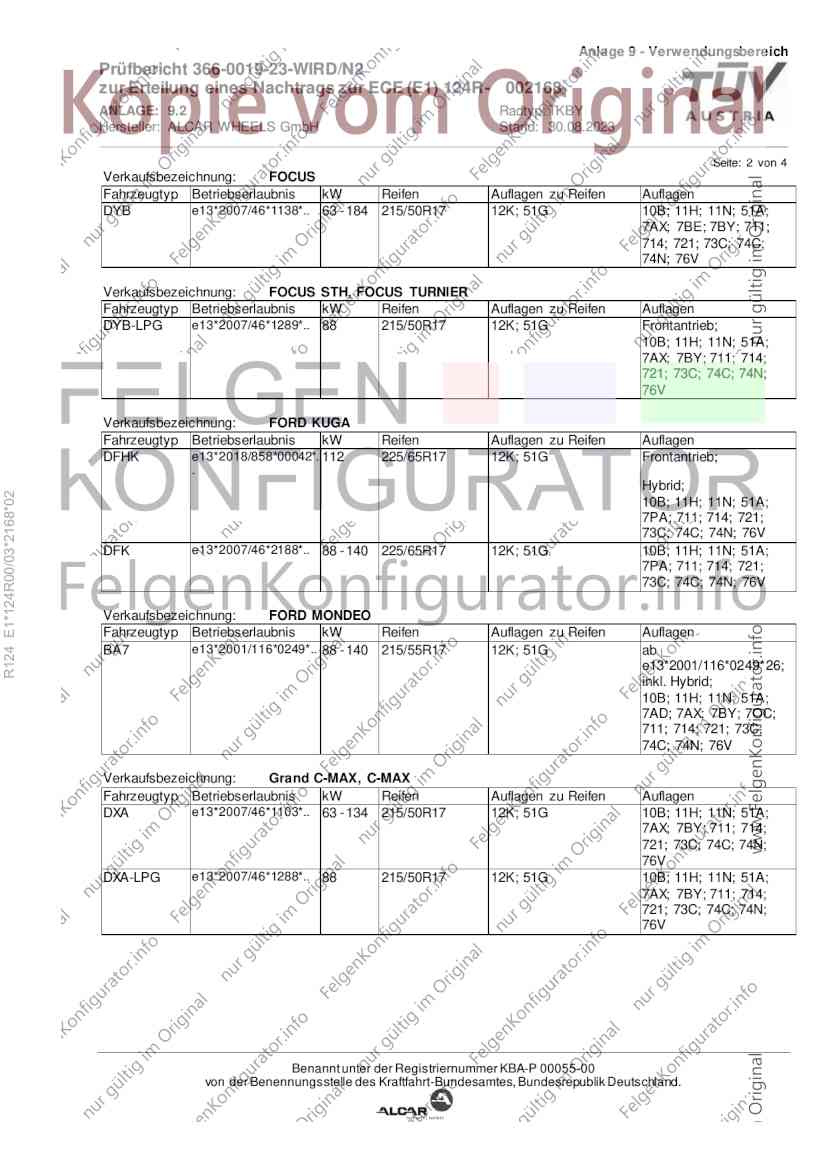

Seite: 2 von 4
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB e13*2007/46*1138*.. 63 - 184 215/50R17 12K; 51G 10B; 11H; 11N; 51A;
7AX; 7BE; 7BY; 711;
714; 721; 73C; 74C;
74N; 76V
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 88 215/50R17 12K; 51G Frontantrieb;
10B; 11H; 11N; 51A;
7AX; 7BY; 711; 714;
721; 73C; 74C; 74N;
76V
Verkaufsbezeichnung: FORD KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DFHK e13*2018/858*00042*. 112 225/65R17 12K; 51G Frontantrieb;
.
Hybrid;
R124 E1*124R00/03*2168*02
10B; 11H; 11N; 51A;
7PA; 711; 714; 721;
73C; 74C; 74N; 76V
DFK e13*2007/46*2188*.. 88 - 140 225/65R17 12K; 51G 10B; 11H; 11N; 51A;
7PA; 711; 714; 721;
73C; 74C; 74N; 76V
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 88 - 140 215/55R17 12K; 51G ab
e13*2001/116*0249*26;
inkl. Hybrid;
10B; 11H; 11N; 51A;
7AD; 7AX; 7BY; 7OC;
711; 714; 721; 73C;
74C; 74N; 76V
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 63 - 134 215/50R17 12K; 51G 10B; 11H; 11N; 51A;
7AX; 7BY; 711; 714;
721; 73C; 74C; 74N;
76V
DXA-LPG e13*2007/46*1288*.. 88 215/50R17 12K; 51G 10B; 11H; 11N; 51A;
7AX; 7BY; 711; 714;
721; 73C; 74C; 74N;
76V
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0019-23-WIRD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002168
ANLAGE: 9.2 Radtyp: TKBY
Hersteller: ALCAR WHEELS GmbH Stand: 30.08.2023
______________________________________________________________________________________________________________

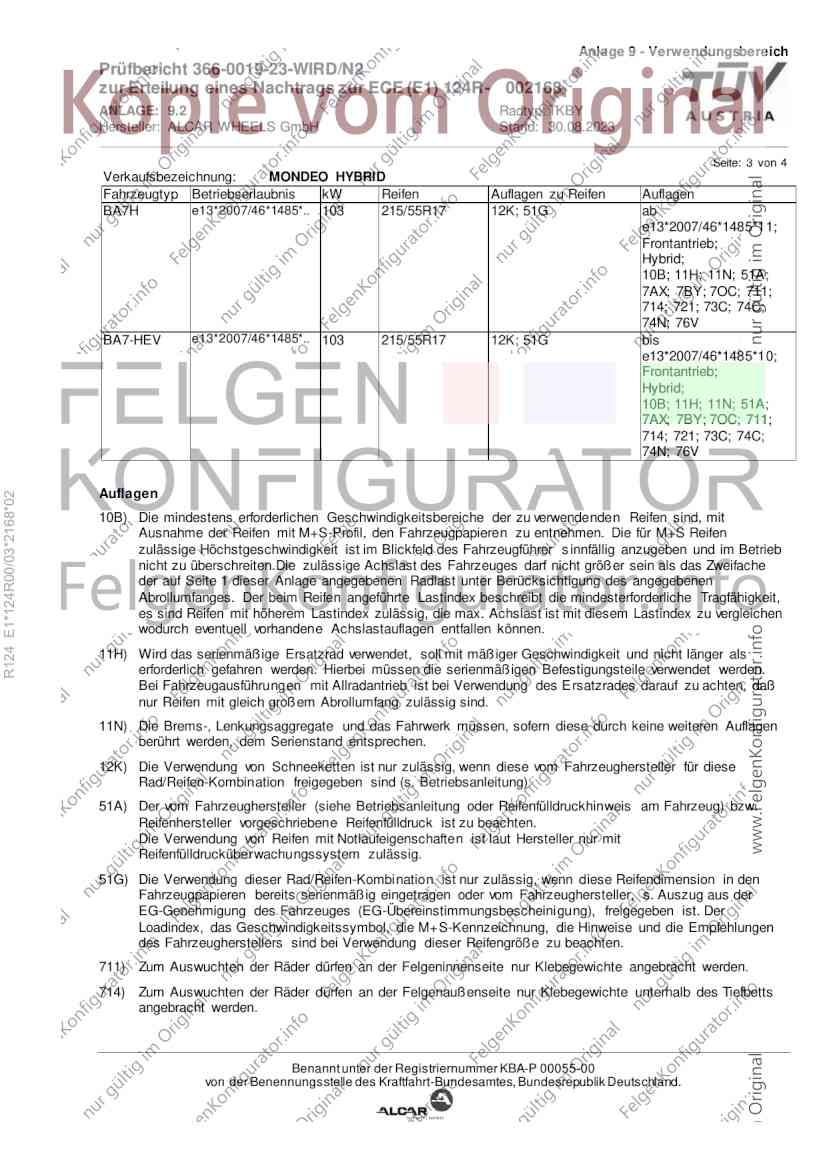

Seite: 3 von 4
Verkaufsbezeichnung: MONDEO HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7H e13*2007/46*1485*.. 103 215/55R17 12K; 51G ab
e13*2007/46*1485*11;
Frontantrieb;
Hybrid;
10B; 11H; 11N; 51A;
7AX; 7BY; 7OC; 711;
714; 721; 73C; 74C;
74N; 76V
BA7-HEV e13*2007/46*1485*.. 103 215/55R17 12K; 51G bis
e13*2007/46*1485*10;
Frontantrieb;
Hybrid;
10B; 11H; 11N; 51A;
7AX; 7BY; 7OC; 711;
714; 721; 73C; 74C;
74N; 76V
Auflagen
R124 E1*124R00/03*2168*02
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer s innfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des E rsatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0019-23-WIRD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002168
ANLAGE: 9.2 Radtyp: TKBY
Hersteller: ALCAR WHEELS GmbH Stand: 30.08.2023
______________________________________________________________________________________________________________

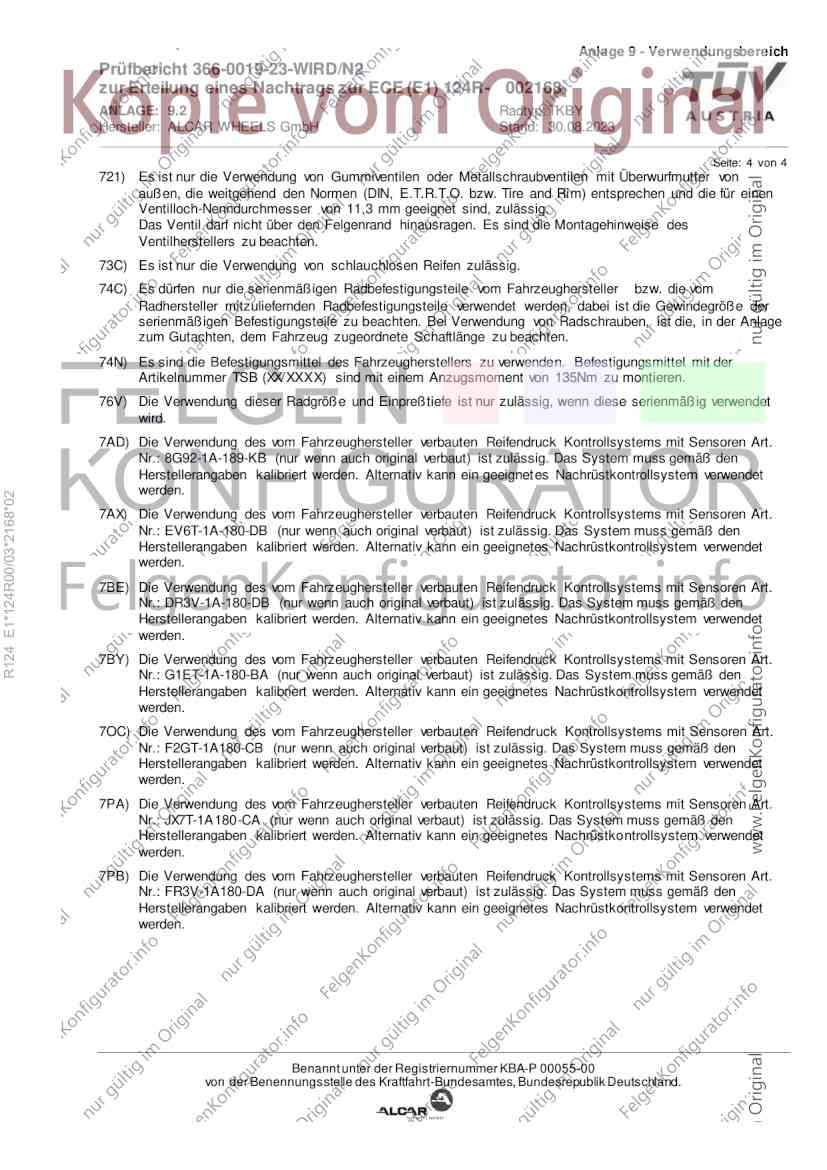

Seite: 4 von 4
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
74N) Es sind die Befestigungsmittel des Fahrzeugherstellers zu verwenden. Befestigungsmittel mit der
Artikelnummer TSB (XX/ XXXX) sind mit einem Anzugsmoment von 135Nm zu montieren.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
7AD) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 8G92-1A-189-KB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
R124 E1*124R00/03*2168*02
7AX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: EV6T-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: DR3V-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: G1ET-1A-180-BA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7OC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: F2GT-1A180-CB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7PA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: JX7T-1A 180-CA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7PB) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: FR3V-1A180-DA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
