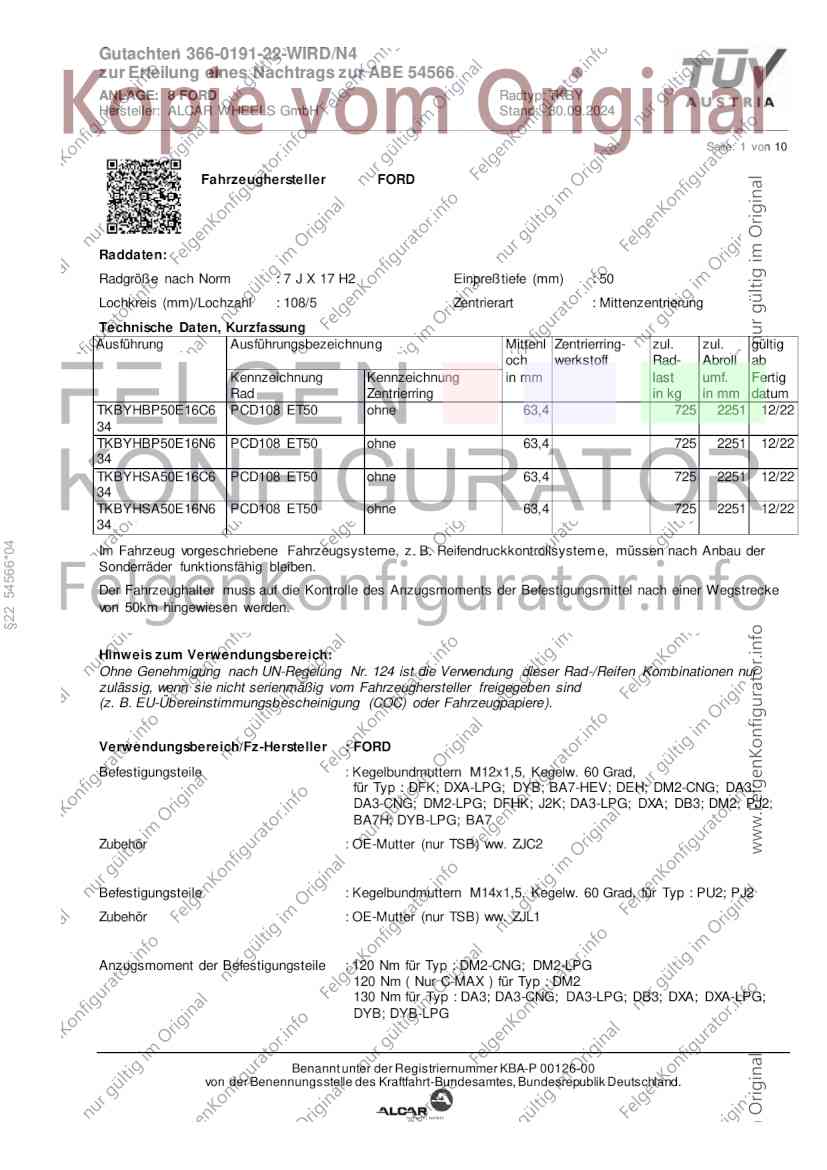

Gutachten 366-0191-22-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 54566
ANLAGE: 8 FORD Radtyp: TKBY
Hersteller: ALCAR WHEELS GmbH Stand: 30.09.2024
______________________________________________________________________________________________________________
Seite: 1 von 10
Fahrzeughersteller FORD
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TKBYHBP50E16C6 PCD108 ET50 ohne 63,4 725 2251 12/22
34
TKBYHBP50E16N6 PCD108 ET50 ohne 63,4 725 2251 12/22
34
TKBYHSA50E16C6 PCD108 ET50 ohne 63,4 725 2251 12/22
34
TKBYHSA50E16N6 PCD108 ET50 ohne 63,4 725 2251 12/22
34
§22 54566*04
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsystem e, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Hinweis zum Verwendungsbereich:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen Kombinationen nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind
(z. B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DFK; DXA-LPG; DYB; BA7-HEV; DEH; DM2-CNG; DA3;
DA3-CNG; DM2-LPG; DFHK; J2K; DA3-LPG; DXA; DB3; DM2; PJ2;
BA7H; DYB-LPG; BA7
Zubehör : OE-Mutter (nur TSB) ww. ZJC2
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : PU2; PJ2
Zubehör : OE-Mutter (nur TSB) ww. ZJL1
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : DM2-CNG; DM2-LPG
120 Nm ( Nur C-MAX ) für Typ : DM2
130 Nm für Typ : DA3; DA3-CNG; DA3-LPG; DB3; DXA; DXA-LPG;
DYB; DYB-LPG
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0191-22-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 54566
ANLAGE: 8 FORD Radtyp: TKBY
Hersteller: ALCAR WHEELS GmbH Stand: 30.09.2024
______________________________________________________________________________________________________________
Seite: 2 von 10
130 Nm ( Nur Kuga ab Modeljahr 2013 ) für Typ : DM2
130 Nm ( Nur Kuga bis Modeljahr 2012 ) für Typ : DM2
135 Nm für Typ : DEH; DFHK; DFK; J2K; PJ2; PU2
140 Nm für Typ : BA7; BA7H; BA7-HEV
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 166 205/50R17 89 52J Nur Ford Focus ST;
215/45R17 91 52J Schrägheck;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
76Z
DA3 e13*2001/116*0144*.. 59 - 107 205/50R17 51G Kombi;
205/50R17 89 FGQ; 11A 10B; 11B; 11G; 11H;
215/45R17 87W 12A; 51A; 71C; 71K;
721; 725; 73C; 74C
DA3 e13*2001/116*0144*.. 59 - 107 205/50R17 51G Schrägheck;
205/50R17 89 FGQ; 11A 10B; 11B; 11G; 11H;
215/45R17 87 12A; 51A; 71C; 71K;
721; 725; 73C; 74C
DA3-CNG e13*2001/116*1017*.. 91 - 107 205/50R17 51G 10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74C
§22 54566*04
DA3-LPG e13*2001/116*0999*.. 103 - 107 205/50R17 51G 10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74C
DB3 e13*2001/116*0157*.. 59 - 107 205/50R17 51G Stufenheck;
205/50R17 89 FGQ; 11A 10B; 11B; 11G; 11H;
215/45R17 87 12A; 51A; 71C; 71K;
721; 725; 73C; 74C
DB3 e13*2001/116*0157*.. 74 - 107 205/50R17 51G Ford Focus Coupe-
215/45R17 88 5EN Cabriolet;
225/45R17 91 FGP; 11A 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C
DEH e13*2007/46*1911*.. 63 - 134 195/55R17 88 nicht FOCUS ACTIVE;
205/50R17 89 Kombi; Limousine;
205/55R17 91 Schrägheck;
215/50R17 91 10B; 11B; 11G; 11H;
215/55R17 94 12A; 51A; 7OC; 7PA;
225/45R17 91 7PB; 71C; 71K; 721;
225/50R17 94 11A; 26P 725; 73C; 74C; 76S
235/50R17 96 11A; 245; 26N; 26P
DEH e13*2007/46*1911*.. 63 - 134 215/55R17 94 FOCUS ACTIVE;
10B; 11B; 11G; 11H;
12A; 51A; 7OC; 7PA;
7PB; 71C; 71K; 721;
725; 73C; 74C; 76S
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0191-22-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 54566
ANLAGE: 8 FORD Radtyp: TKBY
Hersteller: ALCAR WHEELS GmbH Stand: 30.09.2024
______________________________________________________________________________________________________________
Seite: 3 von 10
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DEH e13*2007/46*1911*.. 140 - 206 215/50R17 91 124 FOCUS ST;
225/45R17 91 12A 10B; 11B; 11G; 11H;
51A; 7OC; 7PA; 7PB;
71C; 71K; 721; 725;
73C; 74C; 76S
DYB e13*2007/46*1138*.. 136 - 184 215/50R17 91 Focus ST; Kombi;
225/45R17 91 Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BE;
7BY; 71C; 71K; 721;
725; 73C; 74C; 76S
DYB e13*2007/46*1138*.. 63 - 134 215/50R17 91 Kombi; Schrägheck;
225/45R17 91 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BE;
7BY; 71C; 71K; 721;
725; 73C; 74C; 76S
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 63 - 134 215/50R17 91 Kombi; Schrägheck;
§22 54566*04
225/45R17 91 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74C; 76S
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 205/50R17 51G Nur C-MAX;
215/45R17 87 Frontantrieb;
225/45R17 90 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74C; 77E
DM2-CNG e13*2001/116*1018*.. 91 - 107 205/50R17 87V 51G 10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74C
DM2-LPG e13*2001/116*1000*.. 103 - 107 205/50R17 51G 10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74C
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0191-22-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 54566
ANLAGE: 8 FORD Radtyp: TKBY
Hersteller: ALCAR WHEELS GmbH Stand: 30.09.2024
______________________________________________________________________________________________________________
Seite: 4 von 10
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 85 - 178 215/60R17 96 12R; 51J Nur Kuga ab
225/55R17 97 12R; 51J Modelljahr 2013;
235/55R17 12A; 51G inkl. Facelift 2017;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 7AX; 7BY; 71C;
71K; 721; 725; 73C;
74C; 76S; 77E
DM2 e13*2001/116*0109*.. 100 - 147 235/55R17 99 Nur Kuga bis
245/50R17 99 Modelljahr 2012;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74C; 76S; 77E
Verkaufsbezeichnung: FORD KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DFHK e13*2018/858*00042*. 112 225/65R17 101 12T Frontantrieb; Hybrid;
.
§22 54566*04
235/60R17 102 12R 10B; 11B; 11G; 11H;
235/65R17 104 12R 51A; 7PA; 71C; 71K;
721; 725; 73C; 74C;
76S
DFK e13*2007/46*2188*.. 88 - 140 225/65R17 101 12T Allradantrieb;
235/60R17 102 12R Frontantrieb; inkl.
235/65R17 104 12R Hybrid;
10B; 11B; 11G; 11H;
51A; 7OC; 7PA; 71C;
71K; 721; 725; 73C;
74C; 76S
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 215/50R17 95 12O ab
215/55R17 94 12O e13*2001/116*0249*26;
225/50R17 94 12O Kombi; Stufenheck;
225/55R17 97 12N Schrägheck; Ohne
235/50R17 96 11A; 12A; 248 Radhausverbreiter.
Serie;
10B; 11B; 11G; 11H;
51A; 7AD; 7AX; 7BY;
7OC; 71C; 71K; 721;
725; 73C; 74C; 76S
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0191-22-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 54566
ANLAGE: 8 FORD Radtyp: TKBY
Hersteller: ALCAR WHEELS GmbH Stand: 30.09.2024
______________________________________________________________________________________________________________
Seite: 5 von 10
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 215/50R17 95 12O ab
215/55R17 94 12O e13*2001/116*0249*26;
225/50R17 94 12O Kombi; Stufenheck;
225/55R17 97 12N Schrägheck; Mit
235/50R17 96 12A Radhausverbreiterung
Serie;
10B; 11B; 11G; 11H;
51A; 7AD; 7AX; 7BY;
7OC; 71C; 71K; 721;
725; 73C; 74C; 76S
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 63 - 134 205/50R17 89W 51J Nur C-MAX; MPV;
DXA-LPG e13*2007/46*1288*.. 215/45R17 91 Frontantrieb;
215/50R17 51G 10B; 11B; 11G; 11H;
225/45R17 91 12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74C; 76S
DXA e13*2007/46*1103*.. 70 - 134 215/50R17 51G Nur Grand C-MAX;
MPV;
225/45R17 94 Frontantrieb;
§22 54566*04
77 - 92 205/50R17 93 51J 10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74C; 76S
Verkaufsbezeichnung: MONDEO HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7H e13*2007/46*1485*.. 85 - 177 215/50R17 95 12O Kombi; Stufenheck;
BA7-HEV e13*2007/46*1485*.. 215/55R17 94 12O Schrägheck; Ohne
225/50R17 94 12O Radhausverbreiter.
225/55R17 97 12N Serie;
235/50R17 96 11A; 12A; 248 10B; 11B; 11G; 11H;
51A; 7AX; 7BY; 7OC;
71C; 71K; 721; 725;
73C; 74C; 76S
Verkaufsbezeichnung: PUMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J2K e9*2007/46*3165*.. 117 - 147 215/50R17 91 Puma ST; Frontantrieb;
215/55R17 94 inkl. Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 7OC; 7PA;
71C; 71K; 721; 725;
73C; 74C; 76S
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0191-22-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 54566
ANLAGE: 8 FORD Radtyp: TKBY
Hersteller: ALCAR WHEELS GmbH Stand: 30.09.2024
______________________________________________________________________________________________________________
Seite: 6 von 10
Verkaufsbezeichnung: PUMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J2K e9*2007/46*3165*.. 70 - 114 215/50R17 91 121 Frontantrieb; inkl.
215/55R17 94 121 Hybrid;
10B; 11B; 11G; 11H;
51A; 7OC; 7PA; 71C;
71K; 721; 725; 73C;
74C; 76S
Verkaufsbezeichnung: TOURNEO CONNECT,TRANSIT CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PJ2 e1*2001/116*0207*.. 55 - 110 205/55R17 51G ab
e1*2001/116*0207*16;
bis
e1*2001/116*0207*25;
10B; 11G; 11H; 12A;
51A; 7AX; 7BE; 7BY;
7OC; 71C; 71K; 721;
725; 73C; 74C
PJ2 e1*2001/116*0207*.. 55 - 125 205/55R17 51G ab
e1*2001/116*0207*26;
10B; 11G; 11H; 12A;
51A; 7AX; 7BE; 7BY;
7OC; 71C; 71K; 721;
§22 54566*04
725; 73C; 74C
Verkaufsbezeichnung: TRANSIT CONNECT,TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PU2 e1*2007/46*0272*.. 55 - 125 205/55R17 51G ab
e1*2007/46*0272*14;
10B; 11G; 11H; 12A;
51A; 7AX; 7BE; 7BY;
7OC; 71C; 71K; 721;
725; 73C; 74C
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0191-22-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 54566
ANLAGE: 8 FORD Radtyp: TKBY
Hersteller: ALCAR WHEELS GmbH Stand: 30.09.2024
______________________________________________________________________________________________________________

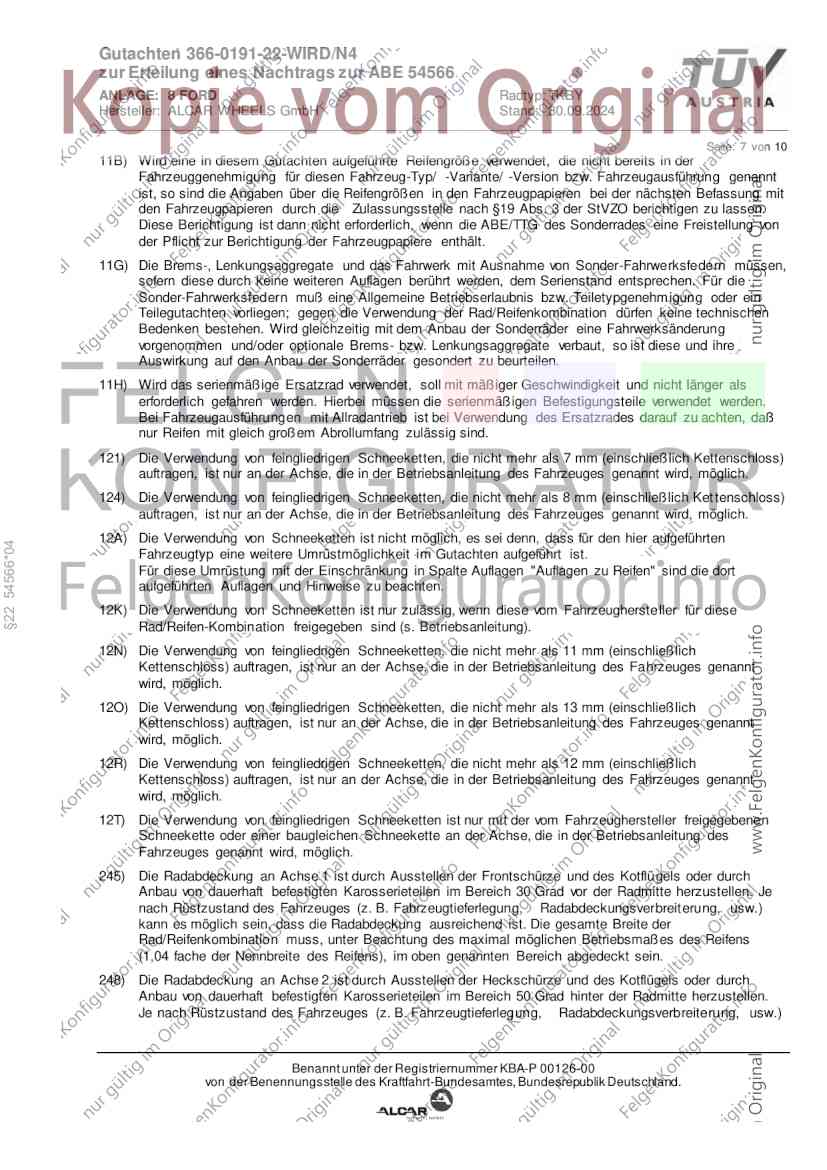

Seite: 7 von 10
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle nach §19 Abs. 3 der StVZO berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE/TTG des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis bzw. Teiletypgenehm igung oder ein
Teilegutachten vorliegen; gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen
Bedenken bestehen. Wird gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung
vorgenommen und/oder optionale Brems- bzw. Lenkungsaggregate verbaut, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
121) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 7 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
124) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 8 mm (einschließlich Ket tenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
§22 54566*04
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreit erung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0191-22-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 54566
ANLAGE: 8 FORD Radtyp: TKBY
Hersteller: ALCAR WHEELS GmbH Stand: 30.09.2024
______________________________________________________________________________________________________________

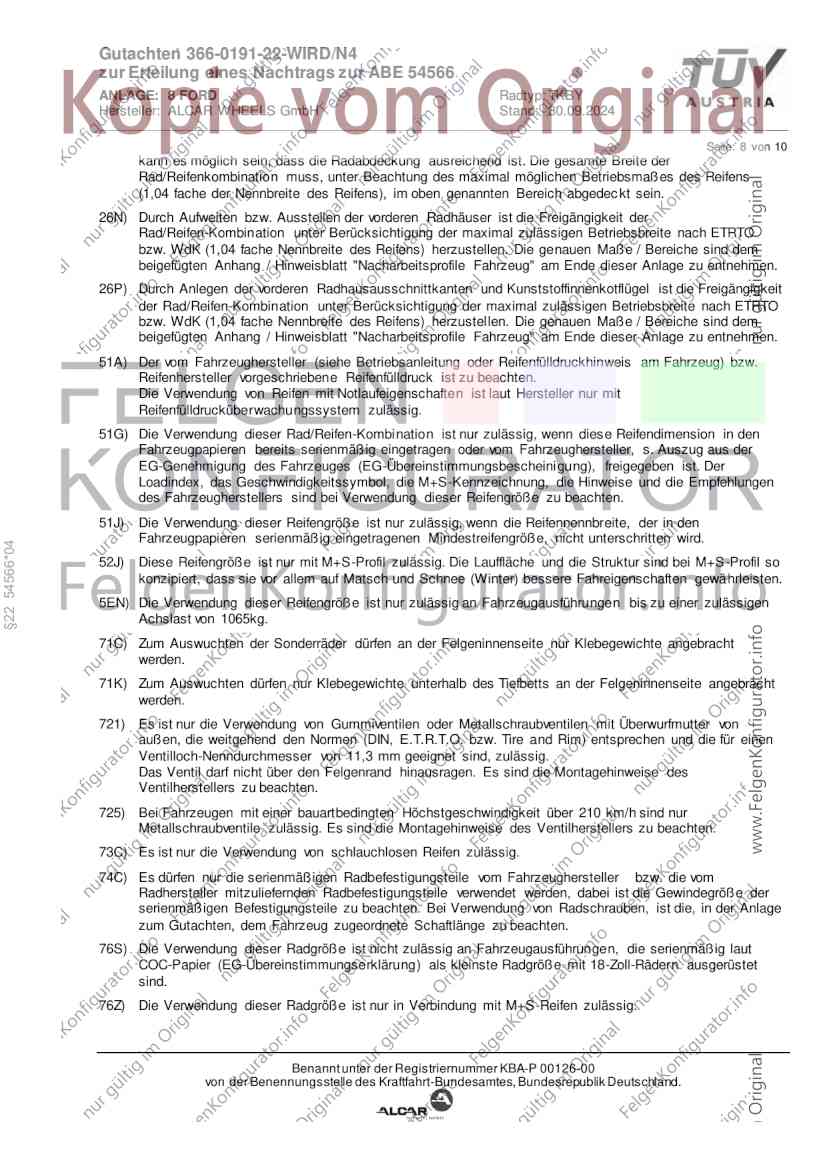

Seite: 8 von 10
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedec kt sein.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
§22 54566*04
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
5EN) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1065kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten dürfen nur Klebegewichte unterhalb des Tiefbetts an der Felgeninnenseite angebracht
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 18-Zoll-Rädern ausgerüstet
sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0191-22-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 54566
ANLAGE: 8 FORD Radtyp: TKBY
Hersteller: ALCAR WHEELS GmbH Stand: 30.09.2024
______________________________________________________________________________________________________________

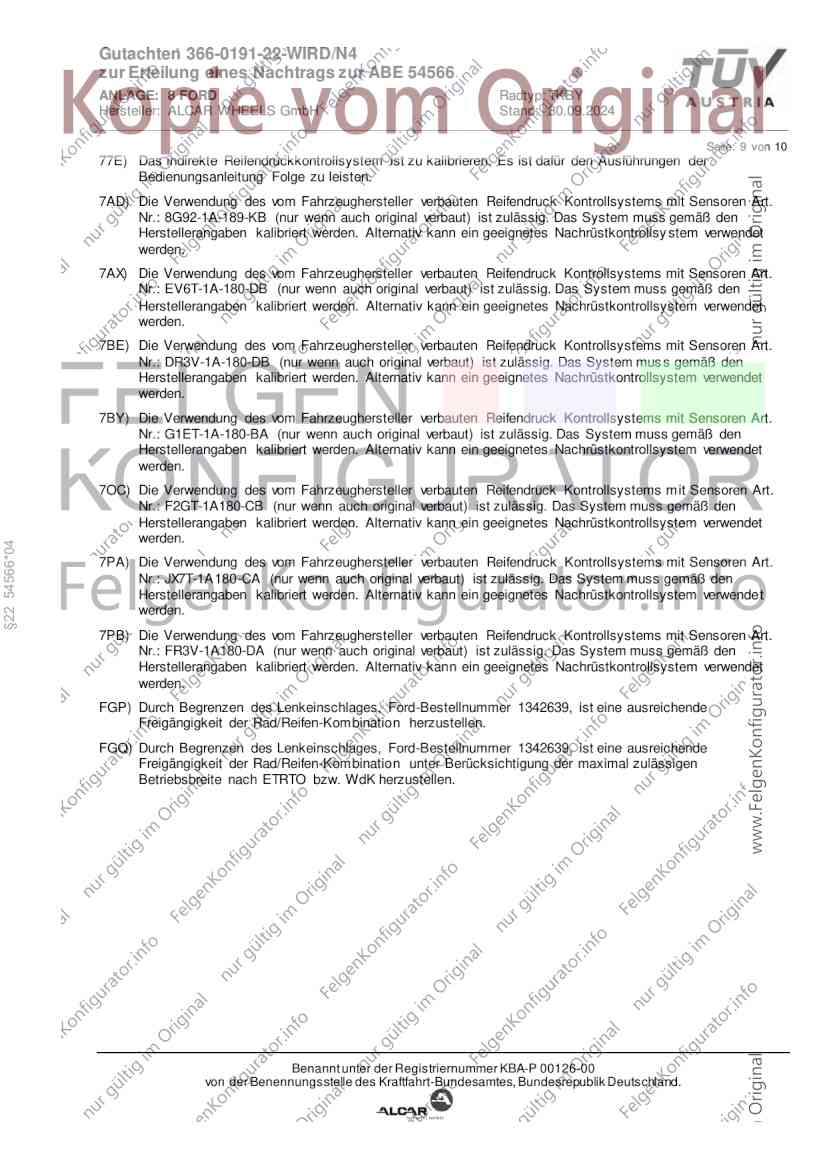

Seite: 9 von 10
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7AD) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 8G92-1A-189-KB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsy stem verwendet
werden.
7AX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: EV6T-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: DR3V-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System mus s gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: G1ET-1A-180-BA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7OC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems m it Sensoren Art.
Nr.: F2GT-1A180-CB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
§22 54566*04
7PA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: JX7T-1A 180-CA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7PB) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: FR3V-1A180-DA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
FGP) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
FGQ) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK herzustellen.
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0191-22-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 54566
ANLAGE: 8 FORD Radtyp: TKBY
Hersteller: ALCAR WHEELS GmbH Stand: 30.09.2024
______________________________________________________________________________________________________________

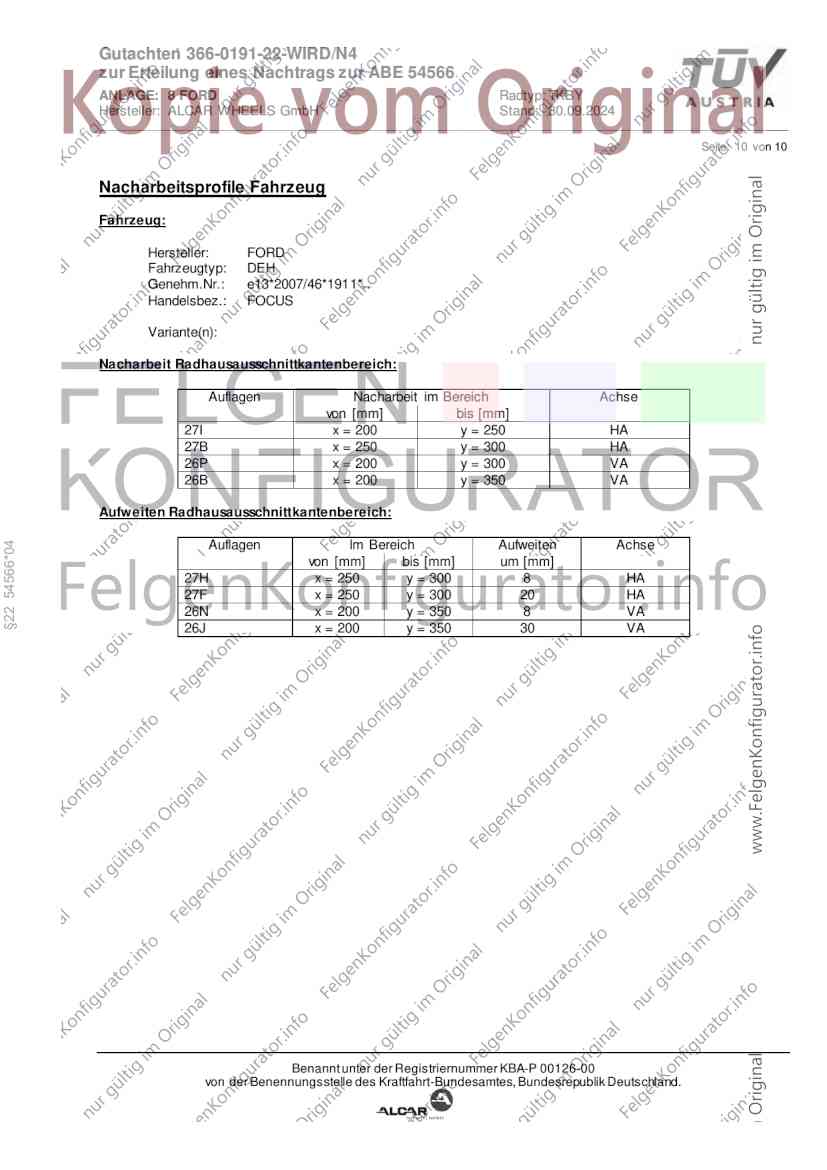

Seite: 10 von 10
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DEH
Genehm.Nr.: e13*2007/46*1911*..
Handelsbez.: FOCUS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 200 y = 250 HA
27B x = 250 y = 300 HA
26P x = 200 y = 300 VA
26B x = 200 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 54566*04
von [mm] bis [mm] um [mm]
27H x = 250 y = 300 8 HA
27F x = 250 y = 300 20 HA
26N x = 200 y = 350 8 VA
26J x = 200 y = 350 30 VA
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
