Gutachten 366-0182-22-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 54564
ANLAGE: 1 FORD, FORD MOTOR Radtyp: TKB9J
Hersteller: ALCAR WHEELS GmbH Stand: 20.02.2025
______________________________________________________________________________________________________________

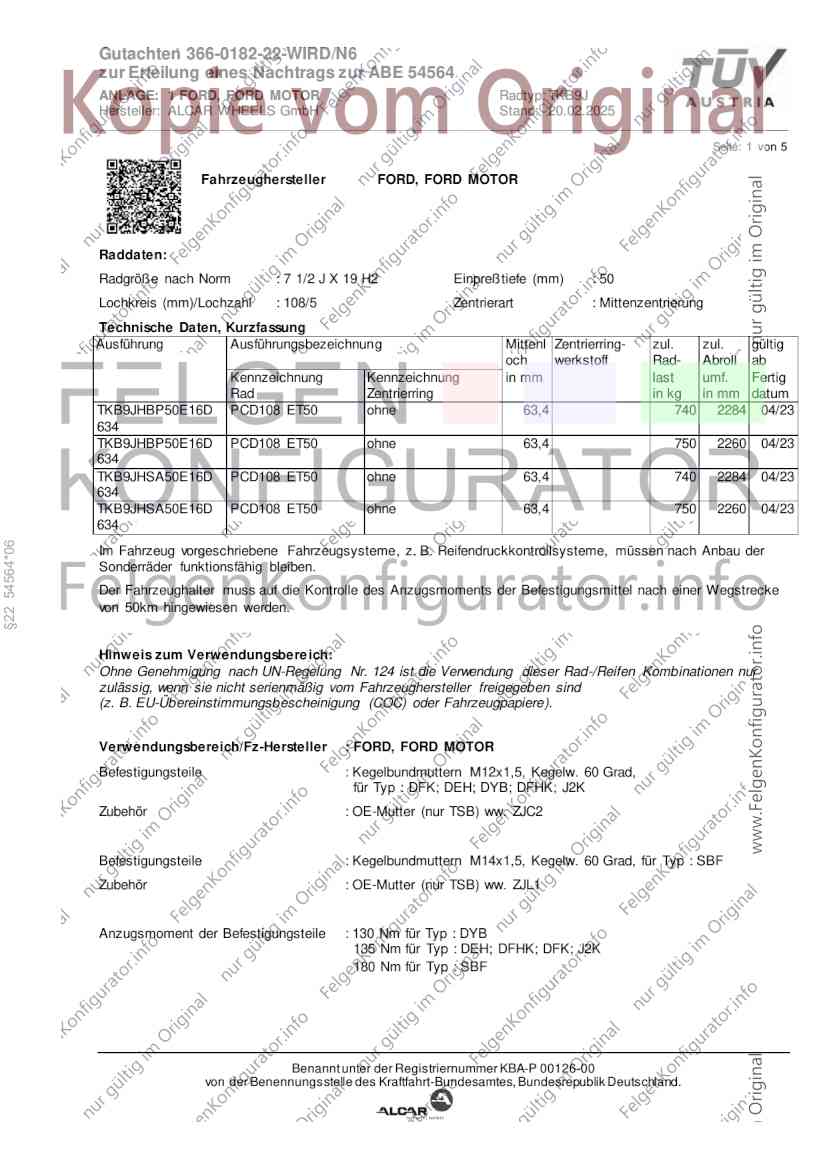

Seite: 1 von 5
Fahrzeughersteller FORD, FORD MOTOR
Raddaten:
Radgröße nach Norm : 7 1/2 J X 19 H2 Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TKB9JHBP50E16D PCD108 ET50 ohne 63,4 740 2284 04/23
634
TKB9JHBP50E16D PCD108 ET50 ohne 63,4 750 2260 04/23
634
TKB9JHSA50E16D PCD108 ET50 ohne 63,4 740 2284 04/23
634
TKB9JHSA50E16D PCD108 ET50 ohne 63,4 750 2260 04/23
634
§22 54564*06
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Hinweis zum Verwendungsbere ich:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen Kombinationen nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind
(z. B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Verwendungsbereich/Fz-Hersteller : FORD, FORD MOTOR
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DFK; DEH; DYB; DFHK; J2K
Zubehör : OE-Mutter (nur TSB) ww. ZJC2
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : SBF
Zubehör : OE-Mutter (nur TSB) ww. ZJL1
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : DYB
135 Nm für Typ : DEH; DFHK; DFK; J2K
180 Nm für Typ : SBF
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0182-22-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 54564
ANLAGE: 1 FORD, FORD MOTOR Radtyp: TKB9J
Hersteller: ALCAR WHEELS GmbH Stand: 20.02.2025
______________________________________________________________________________________________________________

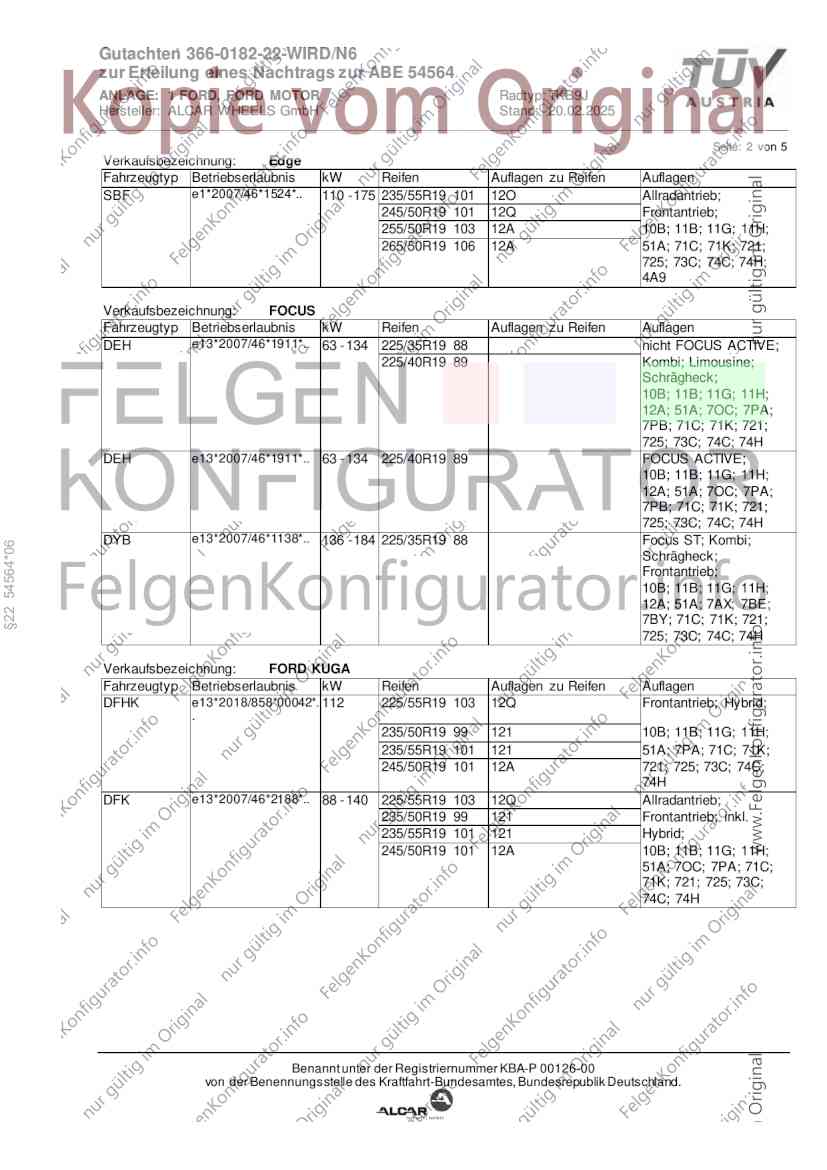

Seite: 2 von 5
Verkaufsbezeichnung: Edge
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SBF e1*2007/46*1524*.. 110 - 175 235/55R19 101 12O Allradantrieb;
245/50R19 101 12Q Frontantrieb;
255/50R19 103 12A 10B; 11B; 11G; 11H;
265/50R19 106 12A 51A; 71C; 71K; 721;
725; 73C; 74C; 74H;
4A9
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DEH e13*2007/46*1911*.. 63 - 134 225/35R19 88 nicht FOCUS ACTIVE;
225/40R19 89 Kombi; Limousine;
Schrägheck;
10B; 11B; 11G; 11H;
12A; 51A; 7OC; 7PA;
7PB; 71C; 71K; 721;
725; 73C; 74C; 74H
DEH e13*2007/46*1911*.. 63 - 134 225/40R19 89 FOCUS ACTIVE;
10B; 11B; 11G; 11H;
12A; 51A; 7OC; 7PA;
7PB; 71C; 71K; 721;
725; 73C; 74C; 74H
DYB e13*2007/46*1138*.. 136 - 184 225/35R19 88 Focus ST; Kombi;
§22 54564*06
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BE;
7BY; 71C; 71K; 721;
725; 73C; 74C; 74H
Verkaufsbezeichnung: FORD KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DFHK e13*2018/858*00042*. 112 225/55R19 103 12Q Frontantrieb; Hybrid;
.
235/50R19 99 121 10B; 11B; 11G; 11H;
235/55R19 101 121 51A; 7PA; 71C; 71K;
245/50R19 101 12A 721; 725; 73C; 74C;
74H
DFK e13*2007/46*2188*.. 88 - 140 225/55R19 103 12Q Allradantrieb;
235/50R19 99 121 Frontantrieb; inkl.
235/55R19 101 121 Hybrid;
245/50R19 101 12A 10B; 11B; 11G; 11H;
51A; 7OC; 7PA; 71C;
71K; 721; 725; 73C;
74C; 74H
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0182-22-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 54564
ANLAGE: 1 FORD, FORD MOTOR Radtyp: TKB9J
Hersteller: ALCAR WHEELS GmbH Stand: 20.02.2025
______________________________________________________________________________________________________________

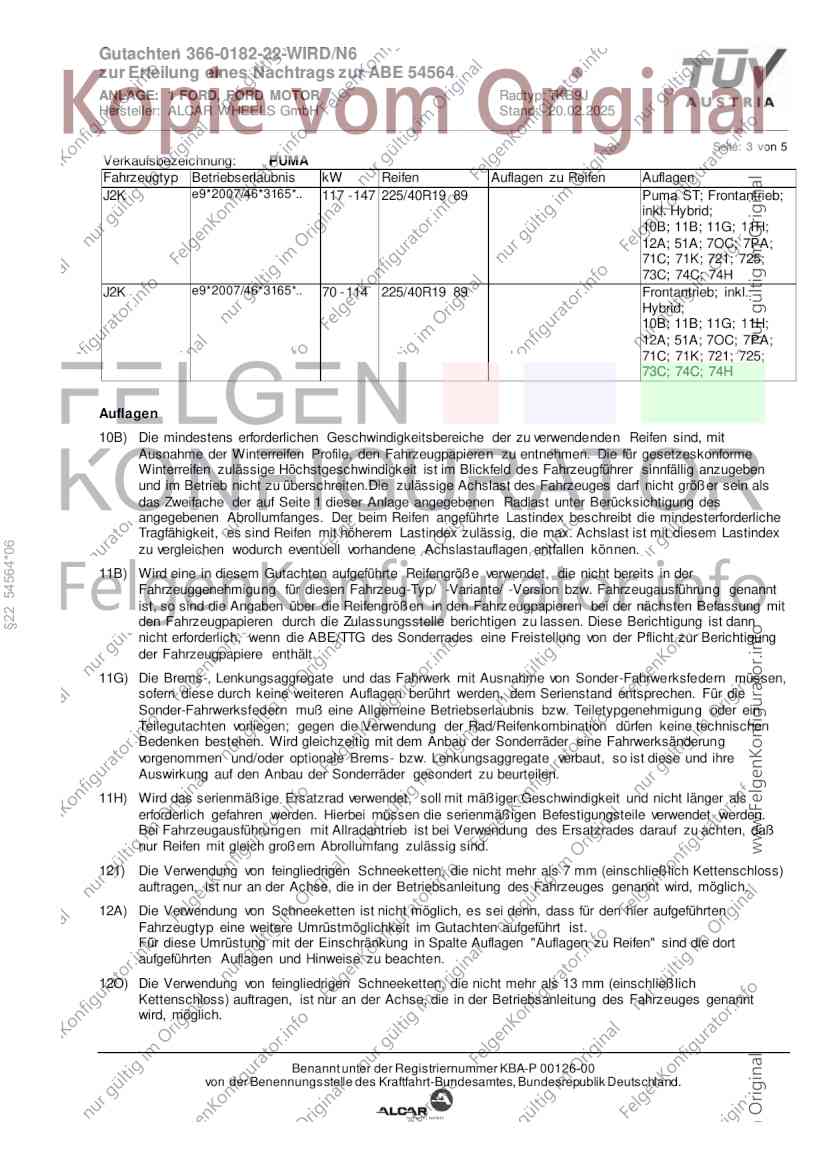

Seite: 3 von 5
Verkaufsbezeichnung: PUMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J2K e9*2007/46*3165*.. 117 - 147 225/40R19 89 Puma ST; Frontantrieb;
inkl. Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 7OC; 7PA;
71C; 71K; 721; 725;
73C; 74C; 74H
J2K e9*2007/46*3165*.. 70 - 114 225/40R19 89 Frontantrieb; inkl.
Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 7OC; 7PA;
71C; 71K; 721; 725;
73C; 74C; 74H
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Winterreifen Profile, den Fahrzeugpapieren zu entnehmen. Die für gesetzeskonforme
Winterreifen zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben
und im Betrieb nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als
das Zweifache der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des
angegebenen Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche
Tragfähigkeit, es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex
§22 54564*06
zu vergleichen wodurch eventuell vorhandene Achslastauflagen entfallen können.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrz eugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann
nicht erforderlich, wenn die ABE/TTG des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis bzw. Teiletypgenehmigung oder ein
Teilegutachten vorliegen; gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen
Bedenken bestehen. Wird gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung
vorgenommen und/oder optionale Brems- bzw. Lenkungsaggregate verbaut, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
121) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 7 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0182-22-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 54564
ANLAGE: 1 FORD, FORD MOTOR Radtyp: TKB9J
Hersteller: ALCAR WHEELS GmbH Stand: 20.02.2025
______________________________________________________________________________________________________________

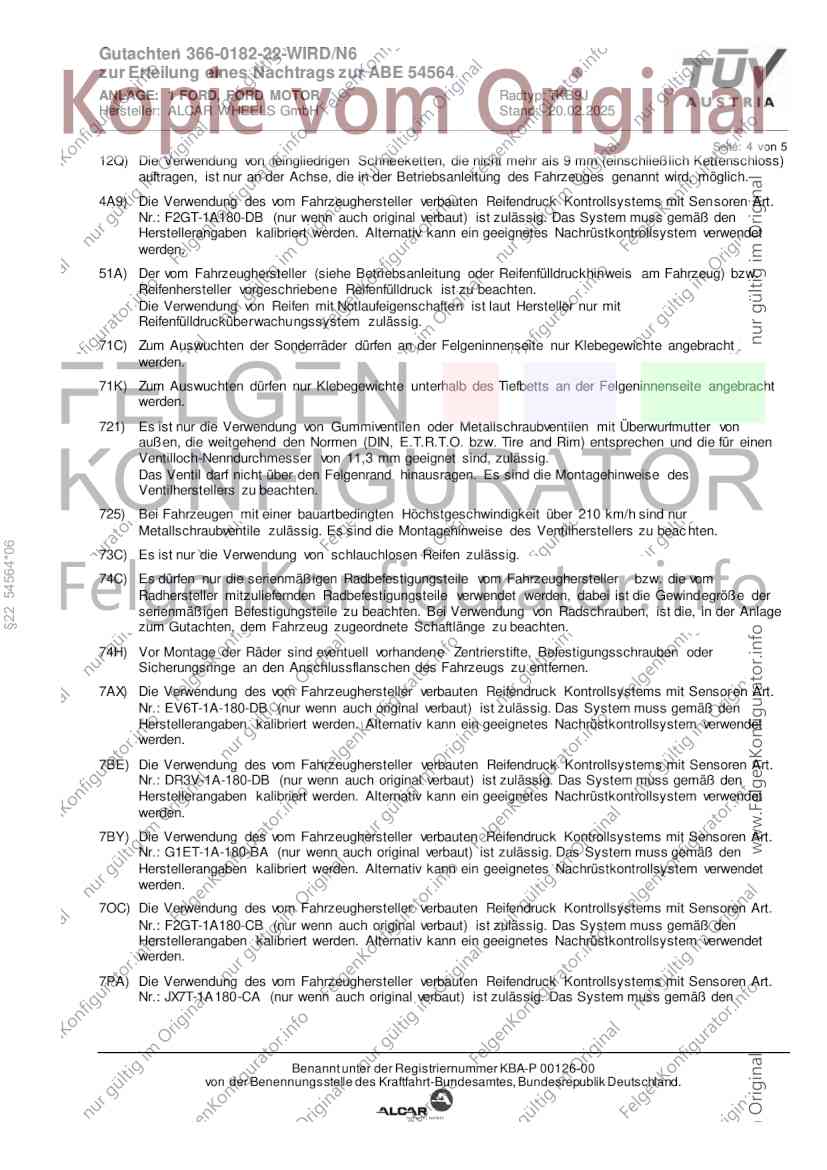

Seite: 4 von 5
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
4A9) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: F2GT-1A180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten dürfen nur Klebegewichte unterhalb des Tiefbetts an der Felgeninnenseite angebracht
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beac hten.
§22 54564*06
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
7AX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: EV6T-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: DR3V-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: G1ET-1A-180-BA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7OC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: F2GT-1A180-CB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7PA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: JX7T-1A 180-CA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0182-22-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 54564
ANLAGE: 1 FORD, FORD MOTOR Radtyp: TKB9J
Hersteller: ALCAR WHEELS GmbH Stand: 20.02.2025
______________________________________________________________________________________________________________

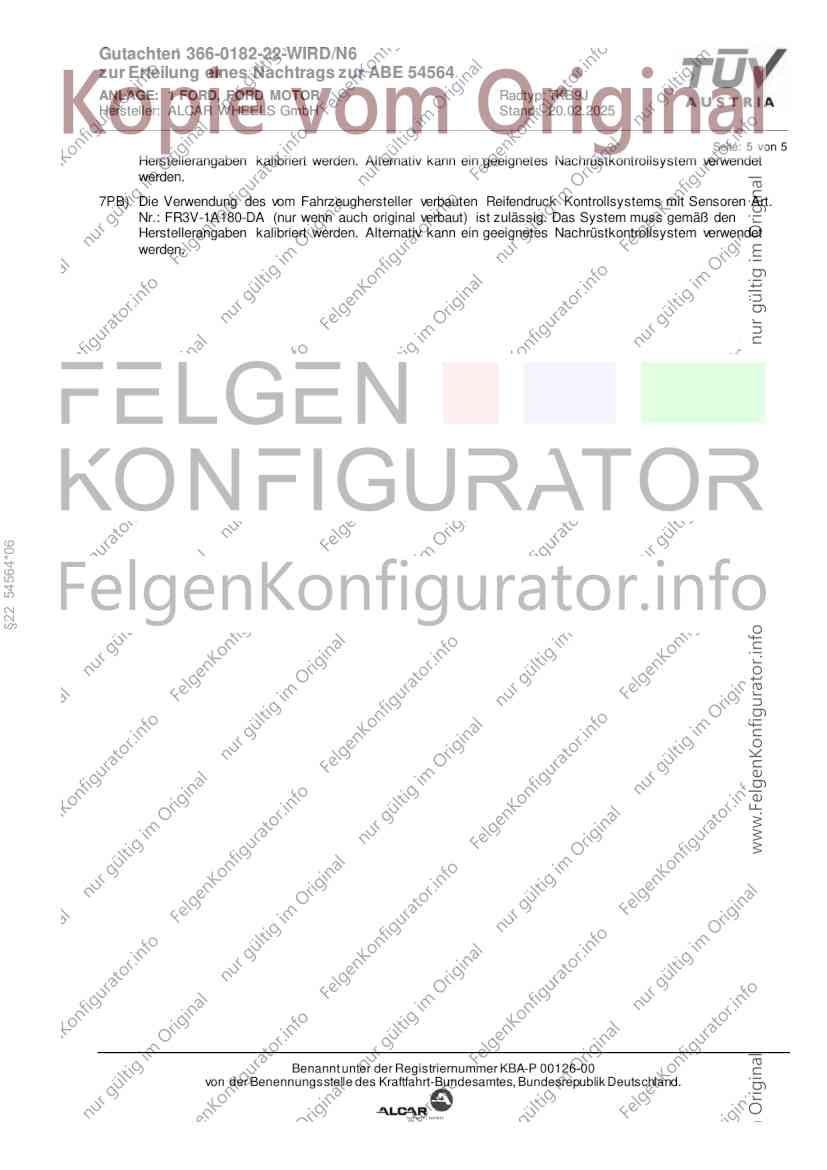

Seite: 5 von 5
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7PB) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: FR3V-1A180-DA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
§22 54564*06
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
