Anlage 9 - Verwendungsbereich
Prüfbericht 366-0108-23-WIRD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002219
ANLAGE: 9.4 Radtyp: TKCZ
Hersteller: ALCAR WHEELS GmbH Stand: 21.02.2025
______________________________________________________________________________________________________________

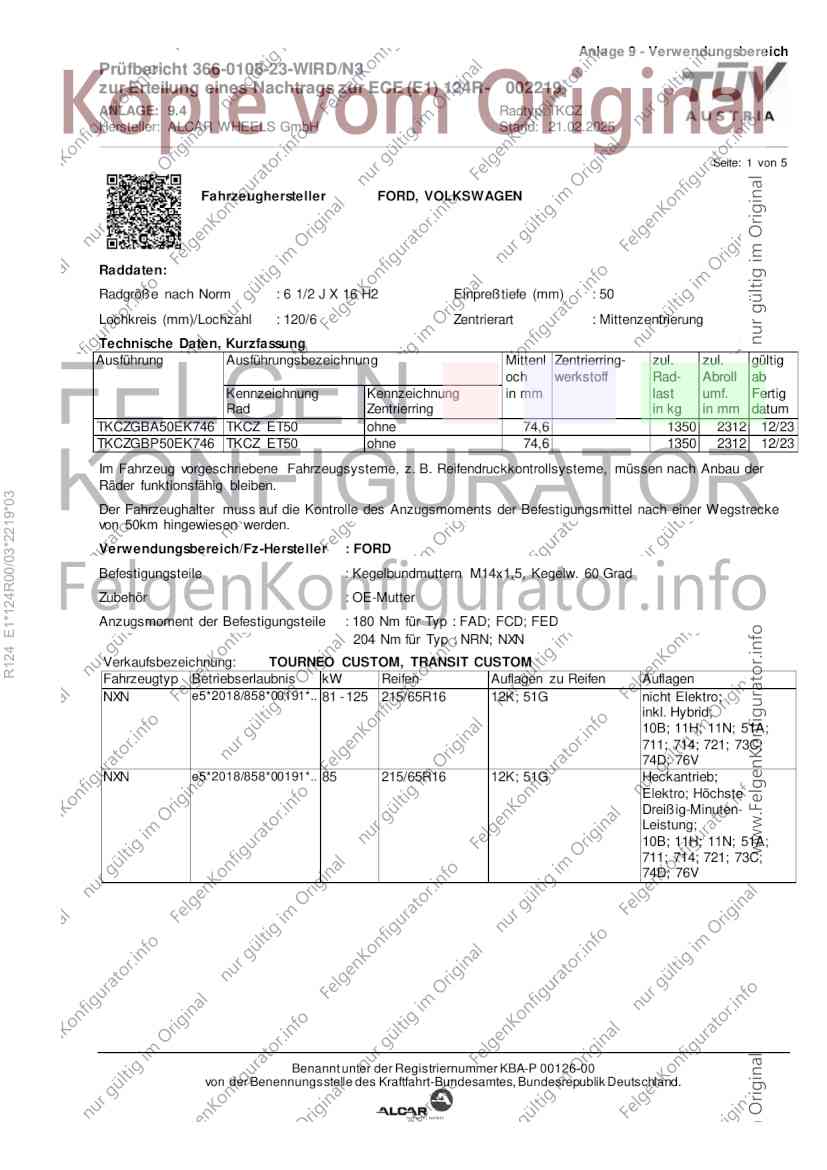

Seite: 1 von 5
Fahrzeughersteller FORD, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 120/6 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TKCZGBA50EK746 TKCZ ET50 ohne 74,6 1350 2312 12/23
TKCZGBP50EK746 TKCZ ET50 ohne 74,6 1350 2312 12/23
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
R124 E1*124R00/03*2219*03
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad
Zubehör : OE-Mutter
Anzugsmoment der Befestigungsteile : 180 Nm für Typ : FAD; FCD; FED
204 Nm für Typ : NRN; NXN
Verkaufsbezeichnung: TOURNEO CUSTOM, TRANSIT CUSTOM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NXN e5*2018/858*00191*.. 81 - 125 215/65R16 12K; 51G nicht Elektro;
inkl. Hybrid;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74D; 76V
NXN e5*2018/858*00191*.. 85 215/65R16 12K; 51G Heckantrieb;
Elektro; Höchste
Dreißig-Minuten-
Leistung;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74D; 76V
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0108-23-WIRD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002219
ANLAGE: 9.4 Radtyp: TKCZ
Hersteller: ALCAR WHEELS GmbH Stand: 21.02.2025
______________________________________________________________________________________________________________

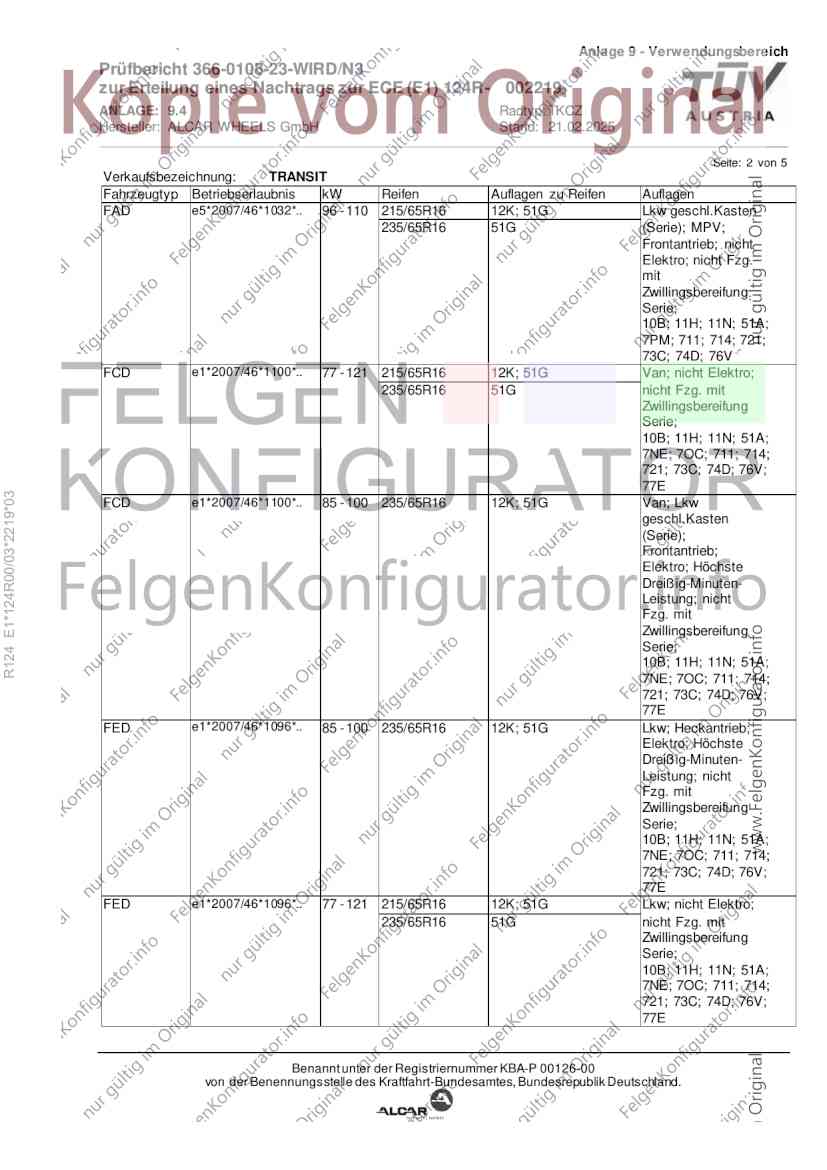

Seite: 2 von 5
Verkaufsbezeichnung: TRANSIT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FAD e5*2007/46*1032*.. 96 - 110 215/65R16 12K; 51G Lkw geschl.Kasten
235/65R16 51G (Serie); MPV;
Frontantrieb; nicht
Elektro; nicht Fzg.
mit
Zwillingsbereifung
Serie;
10B; 11H; 11N; 51A;
7PM; 711; 714; 721;
73C; 74D; 76V
FCD e1*2007/46*1100*.. 77 - 121 215/65R16 12K; 51G Van; nicht Elektro;
235/65R16 51G nicht Fzg. mit
Zwillingsbereifung
Serie;
10B; 11H; 11N; 51A;
7NE; 7OC; 711; 714;
721; 73C; 74D; 76V;
77E
R124 E1*124R00/03*2219*03
FCD e1*2007/46*1100*.. 85 - 100 235/65R16 12K; 51G Van; Lkw
geschl.Kasten
(Serie);
Frontantrieb;
Elektro; Höchste
Dreißig-Minuten-
Leistung; nicht
Fzg. mit
Zwillingsbereifung
Serie;
10B; 11H; 11N; 51A;
7NE; 7OC; 711; 714;
721; 73C; 74D; 76V;
77E
FED e1*2007/46*1096*.. 85 - 100 235/65R16 12K; 51G Lkw; Heckantrieb;
Elektro; Höchste
Dreißig-Minuten-
Leistung; nicht
Fzg. mit
Zwillingsbereifung
Serie;
10B; 11H; 11N; 51A;
7NE; 7OC; 711; 714;
721; 73C; 74D; 76V;
77E
FED e1*2007/46*1096*.. 77 - 121 215/65R16 12K; 51G Lkw; nicht Elektro;
235/65R16 51G nicht Fzg. mit
Zwillingsbereifung
Serie;
10B; 11H; 11N; 51A;
7NE; 7OC; 711; 714;
721; 73C; 74D; 76V;
77E
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0108-23-WIRD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002219
ANLAGE: 9.4 Radtyp: TKCZ
Hersteller: ALCAR WHEELS GmbH Stand: 21.02.2025
______________________________________________________________________________________________________________

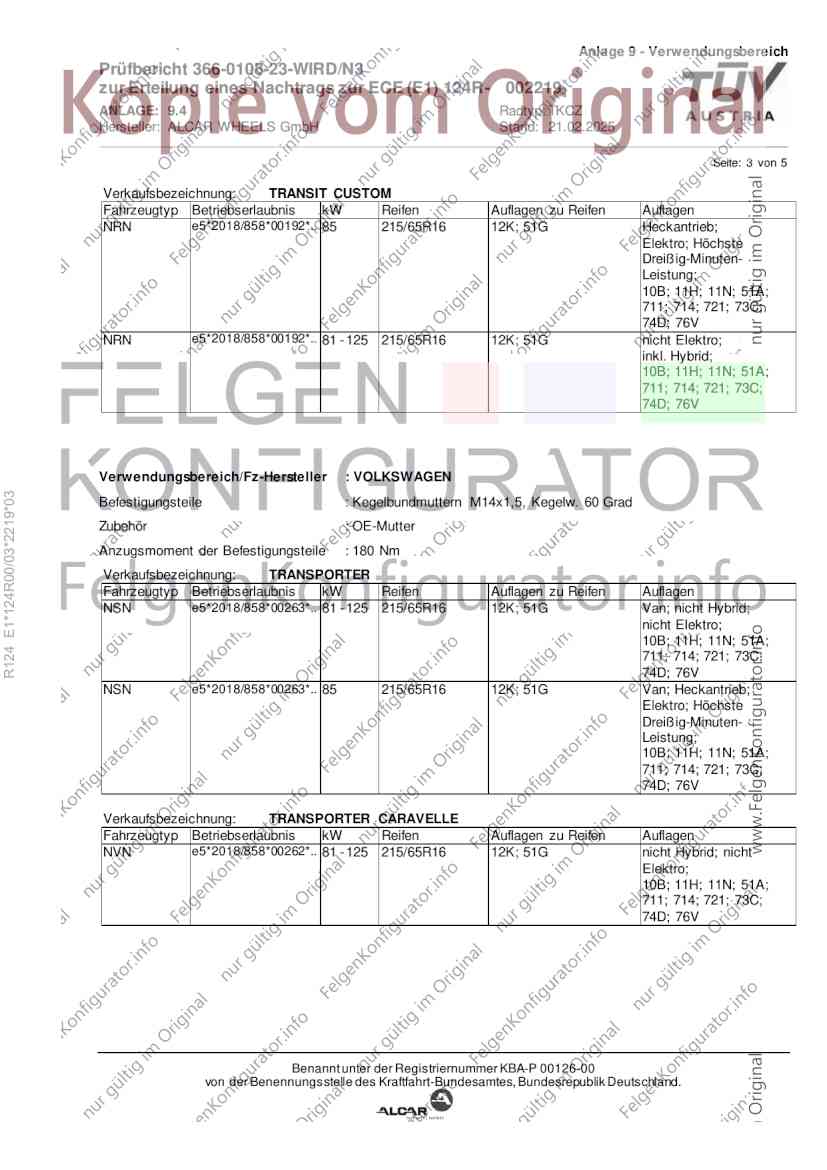

Seite: 3 von 5
Verkaufsbezeichnung: TRANSIT CUSTOM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NRN e5*2018/858*00192*.. 85 215/65R16 12K; 51G Heckantrieb;
Elektro; Höchste
Dreißig-Minuten-
Leistung;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74D; 76V
NRN e5*2018/858*00192*.. 81 - 125 215/65R16 12K; 51G nicht Elektro;
inkl. Hybrid;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74D; 76V
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
R124 E1*124R00/03*2219*03
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad
Zubehör : OE-Mutter
Anzugsmoment der Befestigungsteile : 180 Nm
Verkaufsbezeichnung: TRANSPORTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NSN e5*2018/858*00263*.. 81 - 125 215/65R16 12K; 51G Van; nicht Hybrid;
nicht Elektro;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74D; 76V
NSN e5*2018/858*00263*.. 85 215/65R16 12K; 51G Van; Heckantrieb;
Elektro; Höchste
Dreißig-Minuten-
Leistung;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74D; 76V
Verkaufsbezeichnung: TRANSPORTER CARAVELLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NVN e5*2018/858*00262*.. 81 - 125 215/65R16 12K; 51G nicht Hybrid; nicht
Elektro;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74D; 76V
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0108-23-WIRD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002219
ANLAGE: 9.4 Radtyp: TKCZ
Hersteller: ALCAR WHEELS GmbH Stand: 21.02.2025
______________________________________________________________________________________________________________

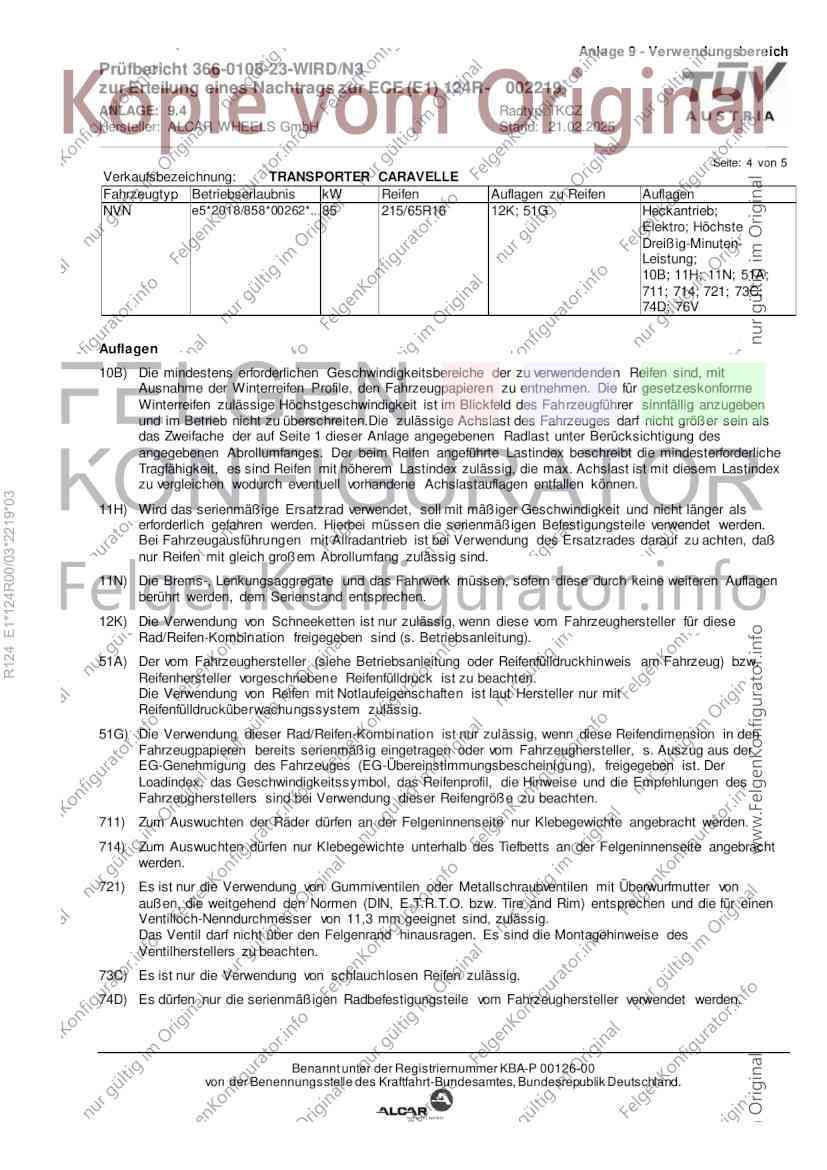

Seite: 4 von 5
Verkaufsbezeichnung: TRANSPORTER CARAVELLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NVN e5*2018/858*00262*.. 85 215/65R16 12K; 51G Heckantrieb;
Elektro; Höchste
Dreißig-Minuten-
Leistung;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74D; 76V
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Winterreifen Profile, den Fahrzeugpapieren zu entnehmen. Die für gesetzeskonforme
Winterreifen zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben
und im Betrieb nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als
das Zweifache der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des
angegebenen Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche
Tragfähigkeit, es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex
zu vergleichen wodurch eventuell vorhandene Achslastauflagen entfallen können.
R124 E1*124R00/03*2219*03
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, das Reifenprofil, die Hinweise und die Empfehlungen des
Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten dürfen nur Klebegewichte unterhalb des Tiefbetts an der Felgeninnenseite angebracht
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0108-23-WIRD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002219
ANLAGE: 9.4 Radtyp: TKCZ
Hersteller: ALCAR WHEELS GmbH Stand: 21.02.2025
______________________________________________________________________________________________________________

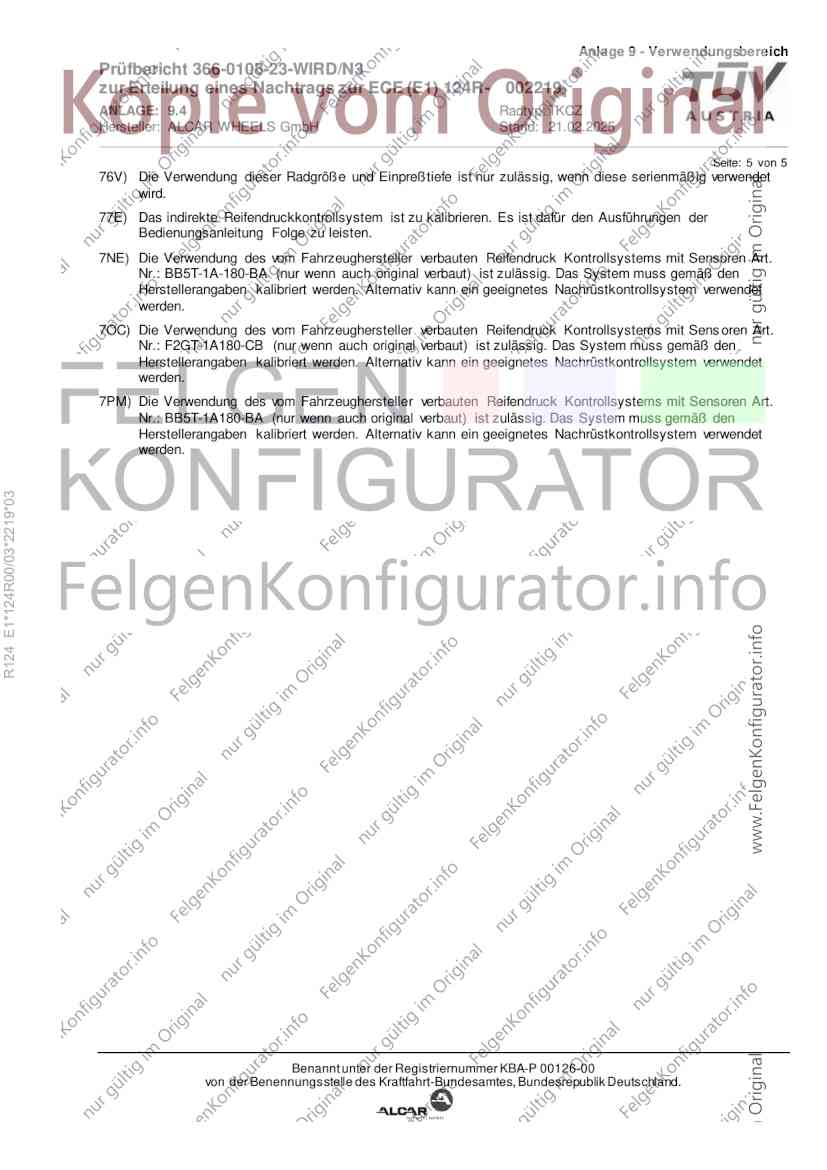

Seite: 5 von 5
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7NE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: BB5T-1A-180-BA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7OC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sens oren Art.
Nr.: F2GT-1A180-CB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7PM) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: BB5T-1A180-BA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
R124 E1*124R00/03*2219*03
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
