Gutachten 366-0359-22-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 54837
ANLAGE: 5 FORD Radtyp: TKCZ
Hersteller: ALCAR WHEELS GmbH Stand: 21.02.2025
______________________________________________________________________________________________________________

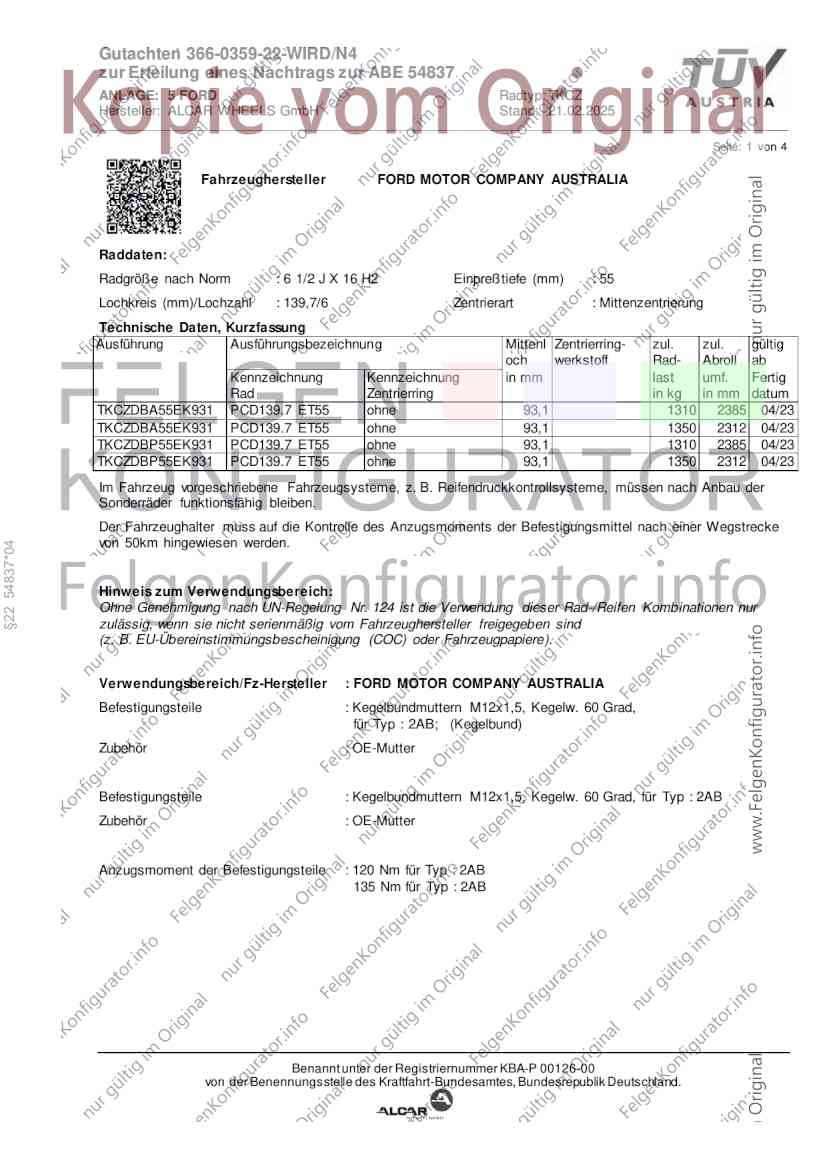

Seite: 1 von 4
Fahrzeughersteller FORD MOTOR COMPANY AUSTRALIA
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 55
Lochkreis (mm)/Lochzahl : 139,7/6 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TKCZDBA55EK931 PCD139.7 ET55 ohne 93,1 1310 2385 04/23
TKCZDBA55EK931 PCD139.7 ET55 ohne 93,1 1350 2312 04/23
TKCZDBP55EK931 PCD139.7 ET55 ohne 93,1 1310 2385 04/23
TKCZDBP55EK931 PCD139.7 ET55 ohne 93,1 1350 2312 04/23
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
§22 54837*04
Hinweis zum Verwendungsbereich:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen Kombinationen nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind
(z. B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Verwendungsbereich/Fz-Hersteller : FORD MOTOR COMPANY AUSTRALIA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : 2AB; (Kegelbund)
Zubehör : OE-Mutter
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad, für Typ : 2AB
Zubehör : OE-Mutter
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 2AB
135 Nm für Typ : 2AB
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0359-22-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 54837
ANLAGE: 5 FORD Radtyp: TKCZ
Hersteller: ALCAR WHEELS GmbH Stand: 21.02.2025
______________________________________________________________________________________________________________

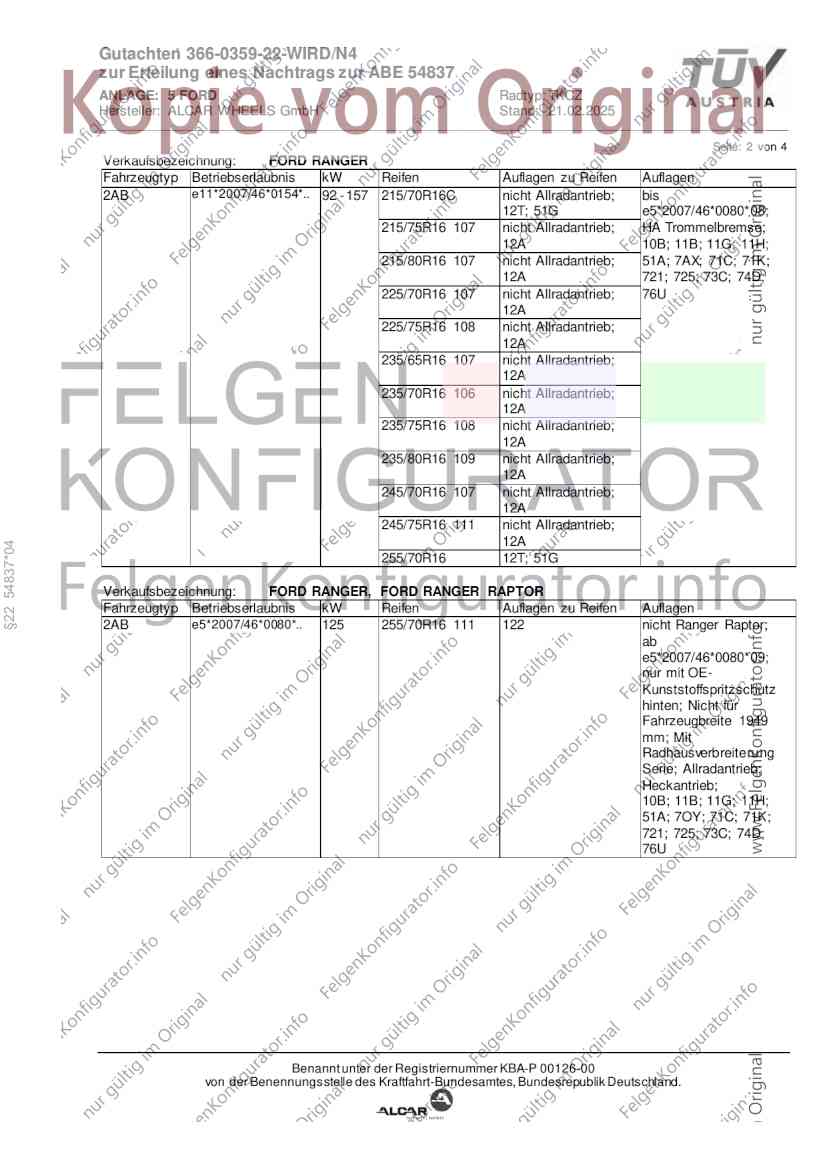

Seite: 2 von 4
Verkaufsbezeichnung: FORD RANGER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2AB e11*2007/46*0154*.. 92 - 157 215/70R16C nicht Allradantrieb; bis
12T; 51G e5*2007/46*0080*08;
215/75R16 107 nicht Allradantrieb; HA Trommelbremse;
12A 10B; 11B; 11G; 11H;
215/80R16 107 nicht Allradantrieb; 51A; 7AX; 71C; 71K;
12A 721; 725; 73C; 74D;
225/70R16 107 nicht Allradantrieb; 76U
12A
225/75R16 108 nicht Allradantrieb;
12A
235/65R16 107 nicht Allradantrieb;
12A
235/70R16 106 nicht Allradantrieb;
12A
235/75R16 108 nicht Allradantrieb;
12A
235/80R16 109 nicht Allradantrieb;
12A
245/70R16 107 nicht Allradantrieb;
12A
245/75R16 111 nicht Allradantrieb;
12A
§22 54837*04
255/70R16 12T; 51G
Verkaufsbezeichnung: FORD RANGER, FORD RANGER RAPTOR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2AB e5*2007/46*0080*.. 125 255/70R16 111 122 nicht Ranger Raptor;
ab
e5*2007/46*0080*09;
nur mit OE-
Kunststoffspritzschutz
hinten; Nicht für
Fahrzeugbreite 1949
mm; Mit
Radhausverbreiterung
Serie; Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
51A; 7OY; 71C; 71K;
721; 725; 73C; 74D;
76U
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0359-22-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 54837
ANLAGE: 5 FORD Radtyp: TKCZ
Hersteller: ALCAR WHEELS GmbH Stand: 21.02.2025
______________________________________________________________________________________________________________

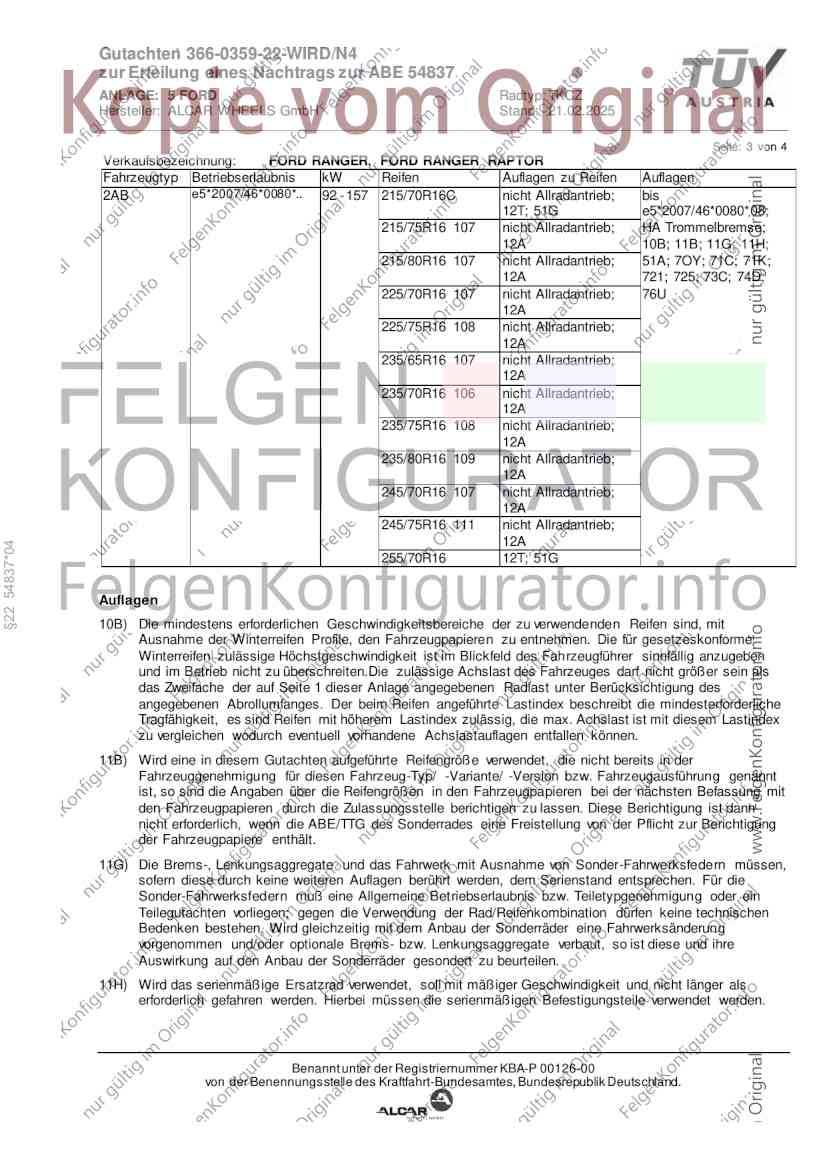

Seite: 3 von 4
Verkaufsbezeichnung: FORD RANGER, FORD RANGER RAPTOR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2AB e5*2007/46*0080*.. 92 - 157 215/70R16C nicht Allradantrieb; bis
12T; 51G e5*2007/46*0080*08;
215/75R16 107 nicht Allradantrieb; HA Trommelbremse;
12A 10B; 11B; 11G; 11H;
215/80R16 107 nicht Allradantrieb; 51A; 7OY; 71C; 71K;
12A 721; 725; 73C; 74D;
225/70R16 107 nicht Allradantrieb; 76U
12A
225/75R16 108 nicht Allradantrieb;
12A
235/65R16 107 nicht Allradantrieb;
12A
235/70R16 106 nicht Allradantrieb;
12A
235/75R16 108 nicht Allradantrieb;
12A
235/80R16 109 nicht Allradantrieb;
12A
245/70R16 107 nicht Allradantrieb;
12A
245/75R16 111 nicht Allradantrieb;
12A
§22 54837*04
255/70R16 12T; 51G
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Winterreifen Profile, den Fahrzeugpapieren zu entnehmen. Die für gesetzeskonforme
Winterreifen zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben
und im Betrieb nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als
das Zweifache der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des
angegebenen Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche
Tragfähigkeit, es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex
zu vergleichen wodurch eventuell vorhandene Achslastauflagen entfallen können.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann
nicht erforderlich, wenn die ABE/TTG des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis bzw. Teiletypgenehmigung oder ein
Teilegutachten vorliegen; gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen
Bedenken bestehen. Wird gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung
vorgenommen und/oder optionale Brems- bzw. Lenkungsaggregate verbaut, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0359-22-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 54837
ANLAGE: 5 FORD Radtyp: TKCZ
Hersteller: ALCAR WHEELS GmbH Stand: 21.02.2025
______________________________________________________________________________________________________________

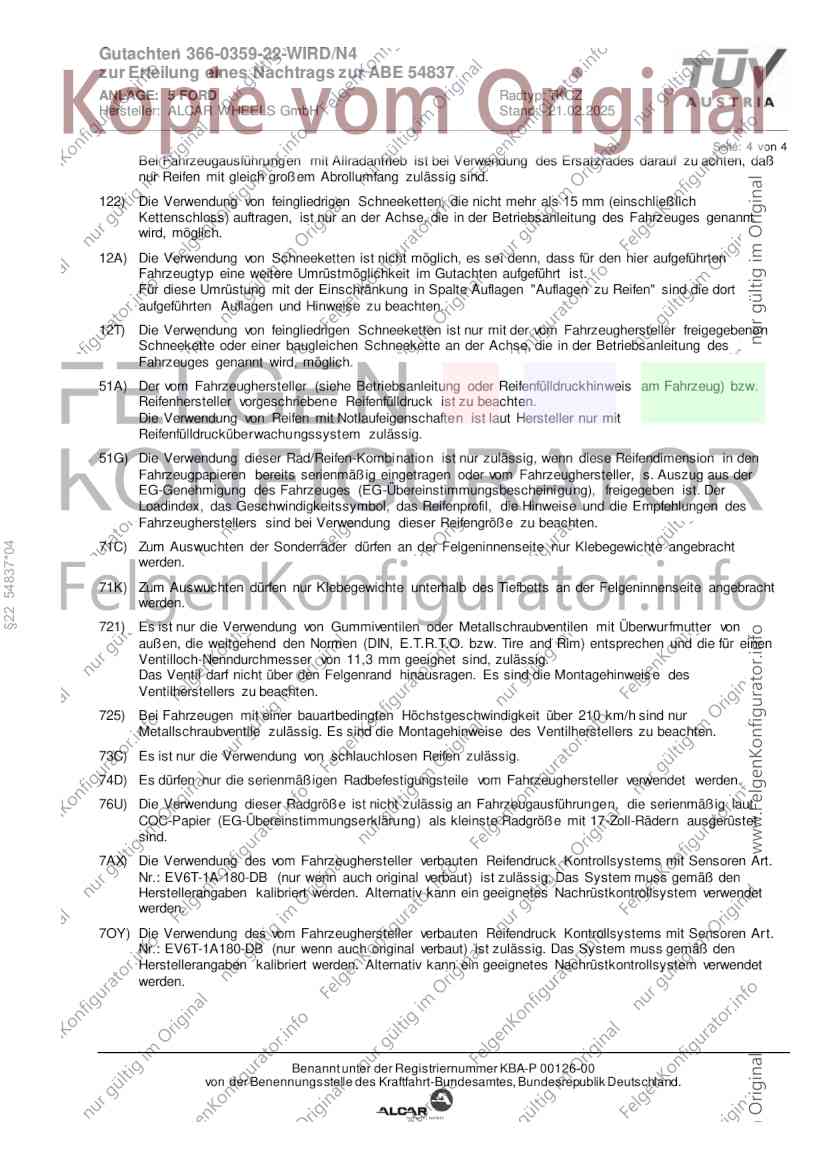

Seite: 4 von 4
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, das Reifenprofil, die Hinweise und die Empfehlungen des
Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
§22 54837*04
werden.
71K) Zum Auswuchten dürfen nur Klebegewichte unterhalb des Tiefbetts an der Felgeninnenseite angebracht
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweis e des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 17-Zoll-Rädern ausgerüstet
sind.
7AX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: EV6T-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7OY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: EV6T-1A180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
