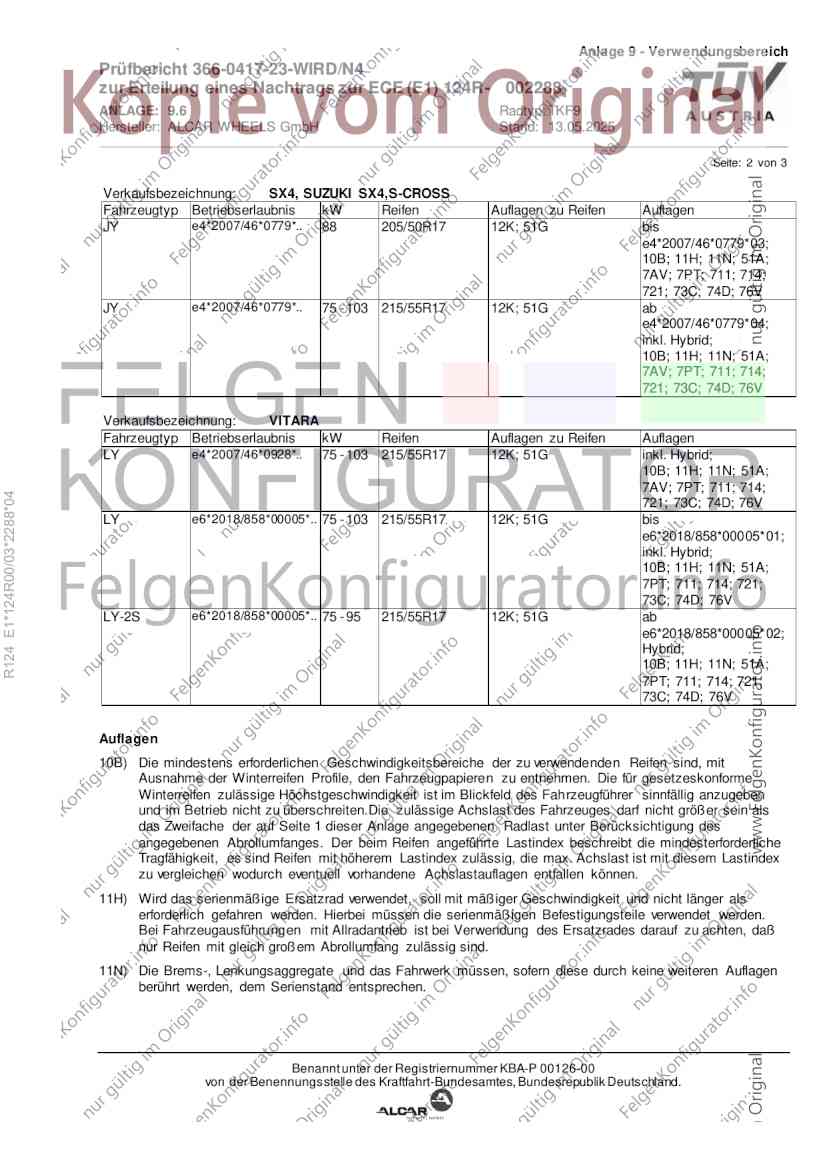

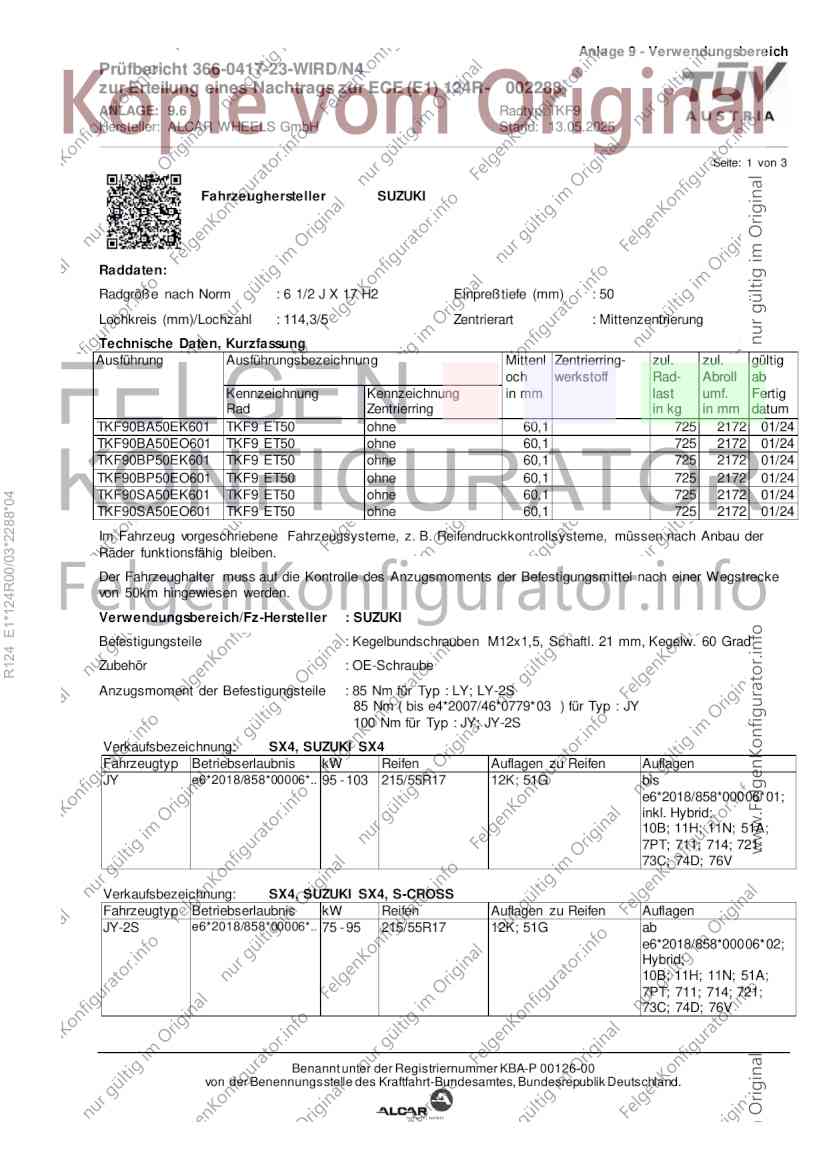

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0417-23-WIRD/N4
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002288
ANLAGE: 9.6 Radtyp: TKF9
Hersteller: ALCAR WHEELS GmbH Stand: 13.05.2025
______________________________________________________________________________________________________________
Seite: 1 von 3
Fahrzeughersteller SUZUKI
Raddaten:
Radgröße nach Norm : 6 1/2 J X 17 H2 Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TKF90BA50EK601 TKF9 ET50 ohne 60,1 725 2172 01/24
TKF90BA50EO601 TKF9 ET50 ohne 60,1 725 2172 01/24
TKF90BP50EK601 TKF9 ET50 ohne 60,1 725 2172 01/24
TKF90BP50EO601 TKF9 ET50 ohne 60,1 725 2172 01/24
TKF90SA50EK601 TKF9 ET50 ohne 60,1 725 2172 01/24
R124 E1*124R00/03*2288*04
TKF90SA50EO601 TKF9 ET50 ohne 60,1 725 2172 01/24
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : SUZUKI
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 21 mm, Kegelw. 60 Grad
Zubehör : OE-Schraube
Anzugsmoment der Befestigungsteile : 85 Nm für Typ : LY; LY-2S
85 Nm ( bis e4*2007/46*0779*03 ) für Typ : JY
100 Nm für Typ : JY; JY-2S
Verkaufsbezeichnung: SX4, SUZUKI SX4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JY e6*2018/858*00006*.. 95 - 103 215/55R17 12K; 51G bis
e6*2018/858*00006*01;
inkl. Hybrid;
10B; 11H; 11N; 51A;
7PT; 711; 714; 721;
73C; 74D; 76V
Verkaufsbezeichnung: SX4, SUZUKI SX4, S-CROSS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JY-2S e6*2018/858*00006*.. 75 - 95 215/55R17 12K; 51G ab
e6*2018/858*00006*02;
Hybrid;
10B; 11H; 11N; 51A;
7PT; 711; 714; 721;
73C; 74D; 76V
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0417-23-WIRD/N4
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002288
ANLAGE: 9.6 Radtyp: TKF9
Hersteller: ALCAR WHEELS GmbH Stand: 13.05.2025
______________________________________________________________________________________________________________
Seite: 2 von 3
Verkaufsbezeichnung: SX4, SUZUKI SX4,S-CROSS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JY e4*2007/46*0779*.. 88 205/50R17 12K; 51G bis
e4*2007/46*0779*03;
10B; 11H; 11N; 51A;
7AV; 7PT; 711; 714;
721; 73C; 74D; 76V
JY e4*2007/46*0779*.. 75 - 103 215/55R17 12K; 51G ab
e4*2007/46*0779*04;
inkl. Hybrid;
10B; 11H; 11N; 51A;
7AV; 7PT; 711; 714;
721; 73C; 74D; 76V
Verkaufsbezeichnung: VITARA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LY e4*2007/46*0928*.. 75 - 103 215/55R17 12K; 51G inkl. Hybrid;
10B; 11H; 11N; 51A;
7AV; 7PT; 711; 714;
R124 E1*124R00/03*2288*04
721; 73C; 74D; 76V
LY e6*2018/858*00005*.. 75 - 103 215/55R17 12K; 51G bis
e6*2018/858*00005*01;
inkl. Hybrid;
10B; 11H; 11N; 51A;
7PT; 711; 714; 721;
73C; 74D; 76V
LY-2S e6*2018/858*00005*.. 75 - 95 215/55R17 12K; 51G ab
e6*2018/858*00005*02;
Hybrid;
10B; 11H; 11N; 51A;
7PT; 711; 714; 721;
73C; 74D; 76V
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Winterreifen Profile, den Fahrzeugpapieren zu entnehmen. Die für gesetzeskonforme
Winterreifen zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben
und im Betrieb nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als
das Zweifache der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des
angegebenen Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche
Tragfähigkeit, es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex
zu vergleichen wodurch eventuell vorhandene Achslastauflagen entfallen können.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0417-23-WIRD/N4
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002288
ANLAGE: 9.6 Radtyp: TKF9
Hersteller: ALCAR WHEELS GmbH Stand: 13.05.2025
______________________________________________________________________________________________________________
Seite: 3 von 3
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, das Reifenprofil, die Hinweise und die Empfehlungen des
Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten dürfen nur Klebegewichte unterhalb des Tiefbetts an der Felgeninnenseite angebracht
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
R124 E1*124R00/03*2288*04
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
7AV) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 43139-61M00 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsy stem verwendet
werden.
7PT) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 43130-52S01 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
