Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 1 von 26
Fahrzeughersteller HYUNDAI, HYUNDAI Assan Otomotiv Sanayi, Hyundai
Motor Company, HYUNDAI Motor Company, HYUNDAI
MOTOR (CZ), HYUNDAI MOTOR EUROPE
Raddaten:
Radgröße nach Norm : 7 1/2 J X 18 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TKFF0BP45KED67 PCD114.3 ET45 ohne 67,1 725 2260 02/24
1
TKFF0SA45KED67 PCD114.3 ET45 ohne 67,1 725 2260 02/24
1
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
§22 55155*00
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : HYUNDAI, HYUNDAI Assan Otomotiv Sanayi, Hyundai Motor
Company, HYUNDAI Motor Company, HYUNDAI MOTOR (CZ),
HYUNDAI MOTOR EUROPE
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : SX2E; CE; PDE; SX2; (Kegelbund)
Zubehör : OE-Mutter ww. ZJC2
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad, für Typ : AE; DM; PDE;
TL; FS; GDH; GK; VF; FE; OSE; ELH; FD; TLE-HME; JC-HME; JC;
TM; LM; FDH; MD; NX4e; NF; GDH-HME; TLE; OS; YN; BC3
Zubehör : OE-Mutter ww. ZJC2
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : FD; FDH; TL; TLE; TLE-HME
107 Nm für Typ : AE; DM; ELH; FS; GDH; GDH-HME; LM; MD; VF;
YN
110 Nm für Typ : GK; JC; JC-HME; NF; NX4e
120 Nm für Typ : BC3; CE; FE; PDE; SX2; SX2E
127 Nm für Typ : OS; OSE; PDE; TM
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 2 von 26
Verkaufsbezeichnung: ELANTRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MD e4*2007/46*0254*.. 94 - 97 215/35R18 84 11A; 245; 5EA Stufenheck;
215/40R18 89 11A; 245 Frontantrieb;
225/35R18 87 11A; 24J; 27I 10B; 11B; 11G; 11H;
225/40R18 88 11A; 24J; 27I 12A; 51A; 7BC; 71C;
97 215/40R18 85 11A; 245 71K; 721; 725; 73C;
74C; 74H
Verkaufsbezeichnung: HYUNDAI COUPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GK e11*98/14*0186*.. 77 - 102 215/40R18 85 10B; 11B; 11G; 11H;
77 - 123 215/40R18 85W 12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74H
Verkaufsbezeichnung: HYUNDAI SANTA FE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TM e4*2007/46*1318*.. 110 - 148 235/60R18 103 12N 10B; 11B; 11G; 11H;
255/55R18 105 11A; 12A; 24J; 248; 51A; 7MI; 71C; 71K;
26P 721; 725; 73C; 74C;
74H; 76O
Verkaufsbezeichnung: HYUNDAI SANTA FE, GRAND SANTA FE
§22 55155*00
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM e11*2007/46*0633*.. 110 - 199 235/60R18 103 Santa Fe; Grand Santa
Fe; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74H; 76O; 4CT
Verkaufsbezeichnung: HYUNDAI SONATA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NF e11*2001/116*0241*.. 100 - 184 215/50R18 92W Limousine;
225/45R18 91W Frontantrieb;
235/45R18 94 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74H
Verkaufsbezeichnung: IONIQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AE e4*2007/46*1157*.. 25 - 100 205/40R18 86 11A; 26B; 26N; 27F; Frontantrieb;
5EM 10B; 11B; 11G; 11H;
205/45R18 90 11A; 26B; 26N; 27F 12A; 51A; 7MX; 71C;
215/40R18 89 11A; 248; 26B; 26J; 71K; 721; 725; 73C;
27F 74C; 74H
225/40R18 88 11A; 248; 26B; 26J;
27F
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 3 von 26
Verkaufsbezeichnung: IONIQ6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CE e4*2018/858*00145*.. 37 - 81 225/55R18 98 122 Allradantrieb;
235/50R18 97 11A; 12A; 248; 26P Heckantrieb; Elektro;
245/50R18 100 11A; 12A; 24J; 248; 10B; 11B; 11G; 11H;
26N; 26P 51A; 7P1; 71C; 71K;
721; 725; 73C; 74C;
74H; 765
Verkaufsbezeichnung: IX20
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JC e4*2007/46*0207*.., 57 - 94 205/40R18 86 Schrägheck 4-türig;
e4*2007/46*0223*.. 205/45R18 86 Frontantrieb;
JC-HME e13*2007/46*1605*.. 215/40R18 89 11A; 21P; 24J; 248 10B; 11B; 11G; 11H;
225/35R18 87 11A; 21P; 24J; 248 12A; 51A; 7AK; 7FQ;
225/40R18 88 11A; 21P; 24J; 248 71C; 71K; 721; 725;
73C; 74C; 74H
Verkaufsbezeichnung: IX35, TUCSON, LM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ELH e11*2007/46*0192*.. 85 - 135 225/50R18 95 11A; 246 auch Facelift 2013;
LM e11*2007/46*0128*.. 225/55R18 98 11A; 246 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
§22 55155*00
12A; 51A; 573; 7AM;
71C; 71K; 721; 725;
73C; 74C; 74H; 4AY;
4DW; 4DX
Verkaufsbezeichnung: i20, i20N, Bayon
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BC3 e5*2007/46*0121*.. 150 215/40R18 85 11A; 246; 248; 27H i20N; Frontantrieb;
225/35R18 87 11A; 246; 248; 26P; 10B; 11B; 11G; 11H;
27H 12A; 51A; 7MI; 71C;
225/40R18 88 11A; 246; 248; 26P; 71K; 721; 725; 73C;
27H 74C; 74H
Verkaufsbezeichnung: i30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GDH e11*2007/46*0337*.., 66 - 100 215/40R18 89 Kombi; Schrägheck; 3-
e11*2007/46*0338*.. 66 - 137 225/35R18 87 11A; 248 türig; 5-türig;
GDH-HME e13*2007/46*1604*.. 225/40R18 88 11A; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74H; 4CT
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 4 von 26
Verkaufsbezeichnung: i30, i30CW
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FD e11*2001/116*0313*.. 66 - 105 205/45R18 86 5EM; 51J Nicht i 30CW (Kombi);
FDH e11*2001/116*0343*.. 215/40R18 89 11A; 22M; 24M Frontantrieb;
225/40R18 88 11A; 21P; 22M; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71C; 71K;
77 - 105 215/40R18 85 11A; 22M; 24M; 5EG 721; 725; 73C; 74C;
74H; 4BO
FD e11*2001/116*0313*.. 66 - 105 205/45R18 86 5EM; 51J i 30CW (Kombi);
FDH e11*2001/116*0343*.. 205/45R18 90 51J Frontantrieb;
215/40R18 89 11A; 24J; 24M 10B; 11B; 11G; 11H;
225/40R18 88 11A; 24J; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74H; 4BO
Verkaufsbezeichnung: i30, i30N
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PDE e11*2007/46*3807*.., 70 - 118 205/40R18 86 i30 Fastback;
e5*2007/46*1075*.. 205/45R18 86 Kombilimousine;
215/40R18 89 11A; 26P Schrägheck; 5-türig;
225/40R18 88 11A; 245; 248; 26N; 10B; 11B; 11G; 11H;
26P 12A; 51A; 7NL; 71C;
71K; 721; 725; 73C;
74C; 74H
§22 55155*00
PDE e11*2007/46*3807*.., 184 225/40R18 91 11A; 26B; 26J i30N; i30N Fastback;
e5*2007/46*1075*.. 184 - 206 225/40R18 M+S 11A; 26B; 26J; 52J 10B; 11B; 11G; 11H;
12A; 51A; 7NL; 71C;
71K; 721; 725; 73C;
74C; 74H; 76O
Verkaufsbezeichnung: i40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
VF e4*2007/46*0263*.., 85 - 131 215/45R18 93 Kombi; Limousine;
e4*2007/46*0264*.. 225/40R18 92 Frontantrieb;
225/45R18 95 10B; 11B; 11G; 11H;
12A; 51A; 7AY; 71C;
71K; 721; 725; 73C;
74C; 74H; 4CZ
Verkaufsbezeichnung: Kona, Kauai
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
OSE e4*2007/46*1522*.. 26 - 28 225/40R18 88 KONA EV; Frontantrieb;
225/45R18 91 Höchste Dreißig-
235/45R18 94 Minuten-Leistung;
245/45R18 96 11A; 24J; 248; 26P 10B; 11B; 11G; 11H;
12A; 51A; 7NL; 71C;
71K; 721; 725; 73C;
74C; 74H
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 5 von 26
Verkaufsbezeichnung: Kona, Kauai
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SX2 e4*2018/858*00153*.. 77 - 88 205/55R18 91 11A; 26P mit
77 - 146 215/50R18 92 11A; 26P Radhausverbreiterung
215/55R18 95 11A; 26P (Flap) Serie;
225/50R18 95 11A; 24J; 248; 26B; Allradantrieb;
27I Frontantrieb; nicht
245/45R18 96 11A; 24J; 248; 26B; Elektro; inkl. Hybrid;
27I 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74H; 76O; 77E
SX2E e4*2018/858*00168*.. 38 - 54 215/50R18 92 11A; 26P mit
215/55R18 95 11A; 26P Radhausverbreiterung
225/50R18 95 11A; 246; 248; 26B; (Flap) Serie;
27I Frontantrieb; Elektro;
245/45R18 96 11A; 246; 248; 26B; 10B; 11B; 11G; 11H;
27I 12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74H; 76O; 77E
Verkaufsbezeichnung: Kona, Kauai, Kona N, Kauai N
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
OS e4*2007/46*1259*.. 26 - 28 225/40R18 88 KONA EV; Frontantrieb;
§22 55155*00
225/45R18 91 Höchste Dreißig-
235/45R18 94 Minuten-Leistung;
245/45R18 96 11A; 24J; 248; 26P 10B; 11B; 11G; 11H;
12A; 51A; 7NL; 71C;
71K; 721; 725; 73C;
74C; 74H
OS e4*2007/46*1259*.. 206 225/45R18 95 11A; 248 Kona N; Frontantrieb;
235/45R18 94 11A; 248; 26P 10B; 11B; 11G; 11H;
245/45R18 96 11A; 24M; 245; 26P; 12A; 51A; 7NL; 71C;
27I 71K; 721; 725; 73C;
74C; 74H; 76O
OS e4*2007/46*1259*.. 77 - 146 225/40R18 88 KONA; nicht KONA EV;
225/45R18 91 Allradantrieb;
235/45R18 94 Frontantrieb;
245/45R18 96 11A; 24J; 248; 26P 10B; 11B; 11G; 11H;
12A; 51A; 7NL; 71C;
71K; 721; 725; 73C;
74C; 74H
Verkaufsbezeichnung: NEXO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FE e9*2007/46*6592*.. 32 225/55R18 98 Wasserstoffbetrieb;
235/50R18 97 11A; 26P Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7MI; 71C;
71K; 721; 725; 73C;
74C; 74H; 76O
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 6 von 26
Verkaufsbezeichnung: TUCSON, ix35
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NX4e e5*2018/858*00001*.. 85 - 132 215/55R18 95 12I Allradantrieb;
215/60R18 98 12I Frontantrieb; inkl.
225/55R18 98 12I Hybrid;
225/60R18 100 12A 10B; 11B; 11G; 11H;
235/50R18 97 11A; 12A; 248 51A; 7PJ; 71C; 71K;
235/55R18 100 11A; 12A; 248 721; 725; 73C; 74C;
245/50R18 100 11A; 12A; 24J; 248; 74H; 76O
26P
245/55R18 103 11A; 12A; 24J; 248;
26P
Verkaufsbezeichnung: TUCSON, IX35
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TL e11*2007/46*2711*.., 85 - 136 215/55R18 95 nur wenn 16" 10B; 11B; 11G; 11H;
e5*2007/46*1084*.. Bereifung 12A; 51A; 7MI; 71C;
serienmäßig; 11A;
245
TLE e11*2007/46*2724*.., 215/60R18 98 nur wenn 16" 71K; 721; 725; 73C;
e5*2007/46*1076*.. Bereifung 74C; 74H
serienmäßig; 11A;
245
TLE-HME e13*2007/46*1612*.. 225/50R18 95 11A; 245; 248; 54A
§22 55155*00
225/55R18 98 11A; 245; 248
Verkaufsbezeichnung: VELOSTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FS e11*2007/46*0194*.. 97 - 137 215/35R18 84 Schrägheck;
215/40R18 85 Frontantrieb;
225/35R18 87 11A; 27H 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74H; 4C0
Verkaufsbezeichnung: VENGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YN e4*2007/46*0130*.., 55 - 94 215/40R18 89 11A; 245 Schrägheck;
e4*2007/46*0131*.. 225/40R18 88 11A; 24J; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
74H; 4CQ; 4CT
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 7 von 26
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
§22 55155*00
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlic h
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreit erung, usw.)
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 8 von 26
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzust ellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
§22 55155*00
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereic he sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________

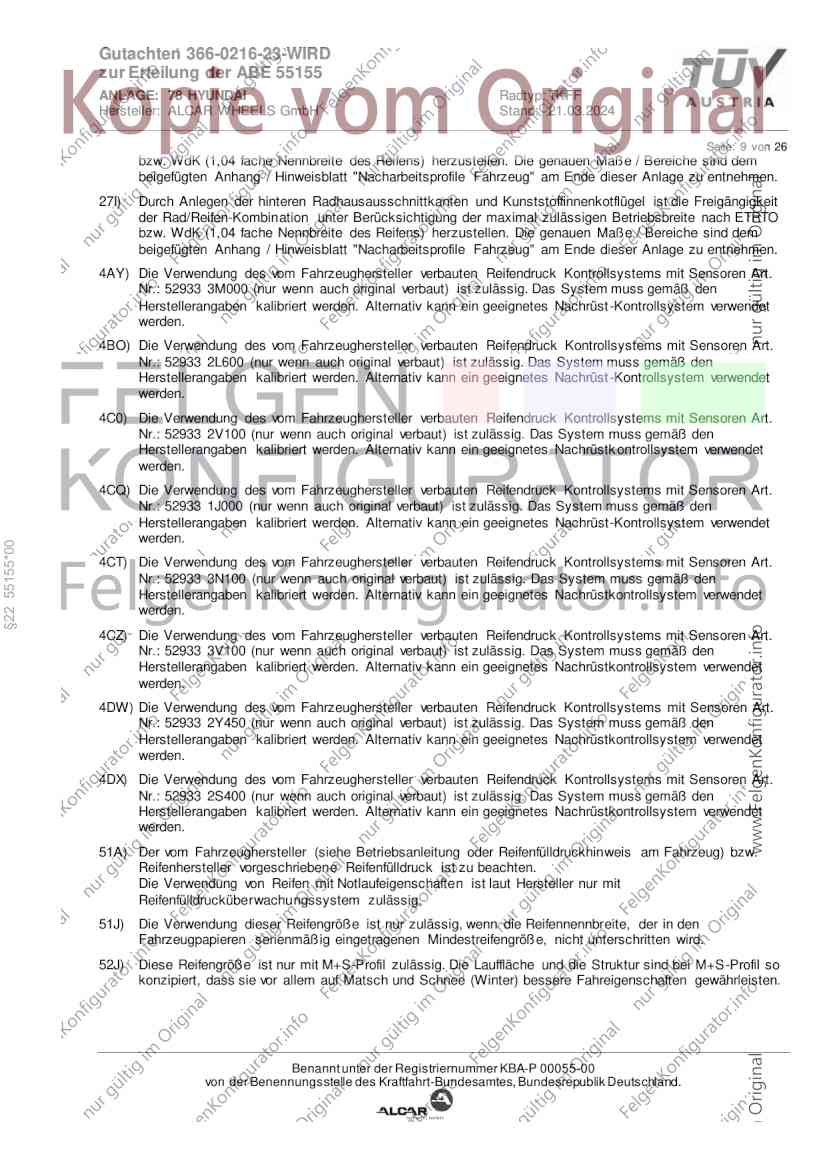

Seite: 9 von 26
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4AY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 3M000 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst -Kontrollsystem verwendet
werden.
4BO) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2L600 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst -Kontrollsystem verwendet
werden.
4C0) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2V100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstk ontrollsystem verwendet
werden.
4CQ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 1J000 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
§22 55155*00
4CT) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 3N100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
4CZ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 3V100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
4DW) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2Y450 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
4DX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2S400 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________

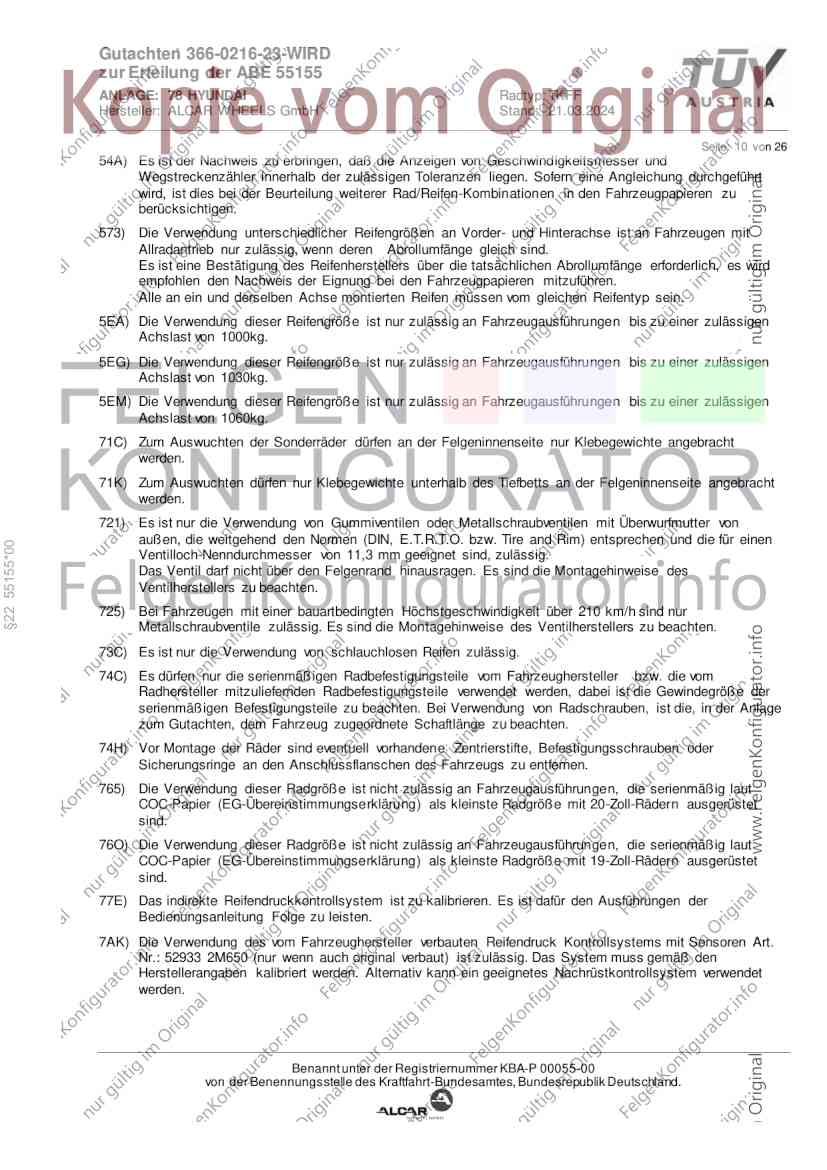

Seite: 10 von 26
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5EM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1060kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten dürfen nur Klebegewichte unterhalb des Tiefbetts an der Felgeninnenseite angebracht
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
§22 55155*00
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 20-Zoll-Rädern ausgerüstet
sind.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 19-Zoll-Rädern ausgerüstet
sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7AK) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2M650 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________

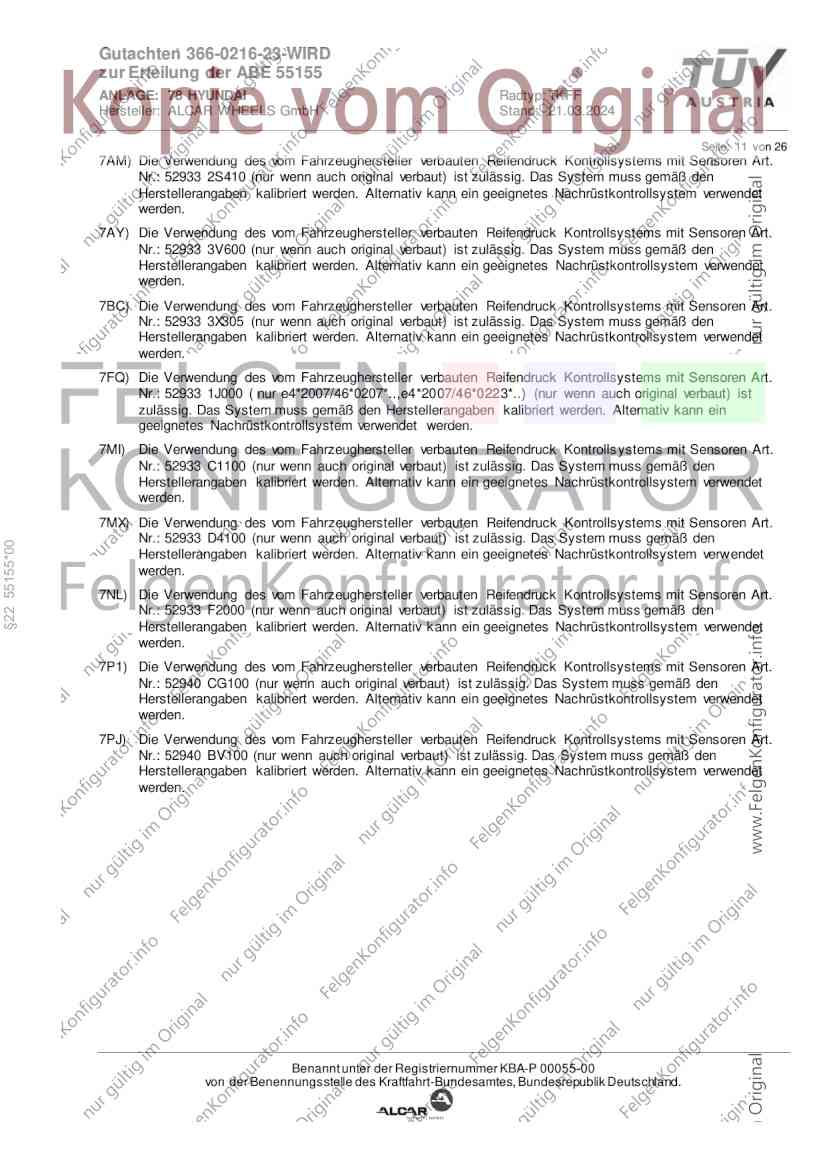

Seite: 11 von 26
7AM) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 2S410 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7AY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 3V600 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 3X305 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7FQ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 1J000 ( nur e4*2007/46*0207*..,e4*2007/46*0223*..) (nur wenn auch original verbaut) ist
zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein
geeignetes Nachrüstkontrollsystem verwendet werden.
7MI) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrolls ystems mit Sensoren Art.
Nr.: 52933 C1100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7MX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 D4100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
§22 55155*00
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7NL) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52933 F2000 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7P1) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52940 CG100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7PJ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 52940 BV100 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 12 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: OS
Genehm.Nr.: e4*2007/46*1259*..
Handelsbez.: Kona, Kauai, Kona N, Kauai N
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 240 y = 240 VA
26P x = 190 y = 190 VA
27B x = 285 y = 315 HA
27I x = 235 y = 265 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 55155*00
von [mm] bis [mm] um [mm]
26J x = 240 y = 240 15 VA
26N x = 240 y = 240 8 VA
27F x = 285 y = 315 20 HA
27H x = 285 y = 315 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 13 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: AE
Genehm.Nr.: e4*2007/46*1157*..
Handelsbez.: IONIQ
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 300 8 VA
§22 55155*00
26J x = 300 y = 300 30 VA
27H x = 250 y = 350 8 HA
27F x = 250 y = 350 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 14 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: TM
Genehm.Nr.: e4*2007/46*1318*..
Handelsbez.: HYUNDAI SANTA FE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 260 y = 255 VA
27B x = 250 y = 300 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 55155*00
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 10 VA
26N x = 300 y = 300 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 15 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: FE
Genehm.Nr.: e9*2007/46*6592*..
Handelsbez.: NEXO
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 355 y = 295 VA
26P x = 305 y = 245 VA
27B x = 315 y = 295 HA
27I x = 265 y = 245 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 55155*00
von [mm] bis [mm] um [mm]
26J x = 355 y = 295 20 VA
26N x = 355 y = 295 8 VA
27F x = 315 y = 295 10 HA
27H x = 315 y = 295 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 16 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: SX2
Genehm.Nr.: e4*2018/858*00153*..
Handelsbez.: Kona, Kauai
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 240 y = 205 VA
26B x = 290 y = 255 VA
27I x = 200 y = 150 HA
27B x = 200 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 55155*00
von [mm] bis [mm] um [mm]
26N x = 290 y = 255 8 VA
26J x = 290 y = 255 10 VA
27H x = 200 y = 280 8 HA
27F x = 200 y = 280 10 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 17 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: OS
Genehm.Nr.: e4*2007/46*1259*..
Handelsbez.: Kona, Kauai, Kona N, Kauai N
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 x = 250 8 VA
§22 55155*00
26J x = 250 y = 250 30 VA
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 18 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: OSE
Genehm.Nr.: e4*2007/46*1522*..
Handelsbez.: Kona, Kauai
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 x = 250 8 VA
§22 55155*00
26J x = 250 y = 250 30 VA
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 19 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: BC3
Genehm.Nr.: e5*2007/46*0121*..
Handelsbez.: i20, i20N, Bayon
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 220 y = 220 VA
26B x = 270 y = 270 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 270 y = 270 8 VA
§22 55155*00
26J x = 270 y = 270 25 VA
27H x = 260 y = 240 8 HA
27F x = 260 y = 240 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 20 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: PDE
Genehm.Nr.: e11*2007/46*3807*..
Handelsbez.: i30, i30N
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 220 y = 200 VA
26B x = 270 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 270 y = 250 30 VA
§22 55155*00
26N x = 270 y = 250 8 VA
27F x = 250 y = 260 30 HA
27H x = 250 y = 210 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 21 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: NX4e
Genehm.Nr.: e5*2018/858*00001*..
Handelsbez.: TUCSON, ix35
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 225 y = 250 VA
27I x = 230 y = 250 HA
§22 55155*00
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 22 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: SX2E
Genehm.Nr.: e4*2018/858*00168*..
Handelsbez.: Kona, Kauai
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 240 y = 205 VA
26B x = 290 y = 255 VA
27I x = 200 y = 150 HA
27B x = 200 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 55155*00
von [mm] bis [mm] um [mm]
26N x = 290 y = 255 8 VA
26J x = 290 y = 255 10 VA
27H x = 200 y = 280 8 HA
27F x = 200 y = 280 10 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 23 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: CE
Genehm.Nr.: e4*2018/858*00145*..
Handelsbez.: IONIQ6
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 270 y = 275 VA
26P x = 220 y = 225 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 270 y = 275 30 VA
§22 55155*00
26N x = 270 y = 275 8 VA
27F x = 280 y = 340 20 HA
27H x = 280 y = 340 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 24 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: PDE
Genehm.Nr.: e5*2007/46*1075*..
Handelsbez.: i30, i30N
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 220 y = 200 VA
26B x = 270 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 270 y = 250 30 VA
§22 55155*00
26N x = 270 y = 250 8 VA
27F x = 250 y = 260 30 HA
27H x = 250 y = 210 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 25 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: MD
Genehm.Nr.: e4*2007/46*0254*..
Handelsbez.: ELANTRA
Variante(n): Frontantrieb, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 260 y = 315 VA
26P x = 210 y = 265 VA
27B x = 295 y = 360 HA
27I x = 245 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 55155*00
von [mm] bis [mm] um [mm]
26N x = 260 y = 315 8 VA
26J x = 260 y = 315 21 VA
27H x = 295 y = 360 8 HA
27F x = 295 y = 360 24 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0216-23-WIRD
zur Erteilung der ABE 55155
ANLAGE: 78 HYUNDAI Radtyp: TKFF
Hersteller: ALCAR WHEELS GmbH Stand: 21.03.2024
______________________________________________________________________________________________________________
Seite: 26 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: FS
Genehm.Nr.: e11*2007/46*0194*..
Handelsbez.: VELOSTER
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 320 VA
26P x = 240 y = 270 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 290 y = 320 8 VA
§22 55155*00
26J x = 290 y = 320 15 VA
27H x = 250 y = 310 8 HA
27F x = 250 y = 310 28 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
