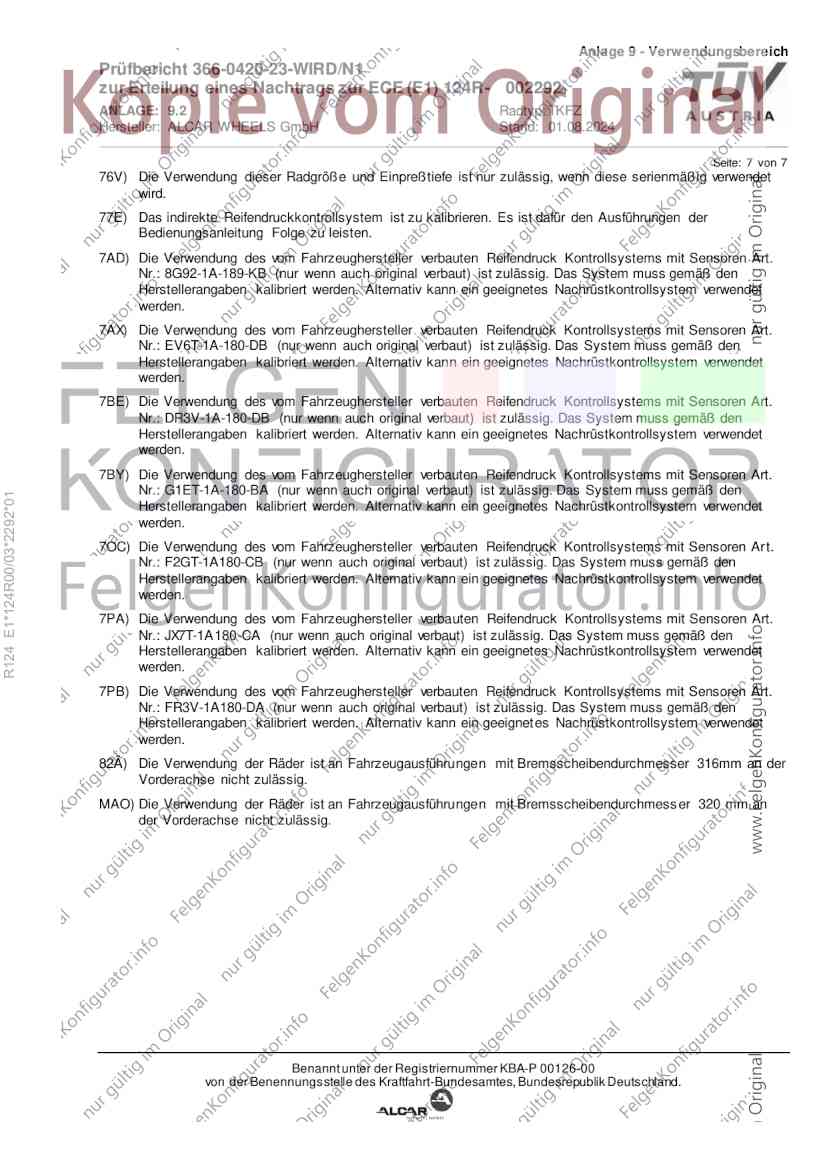

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0420-23-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002292
ANLAGE: 9.2 Radtyp: TKFZ
Hersteller: ALCAR WHEELS GmbH Stand: 01.08.2024
______________________________________________________________________________________________________________

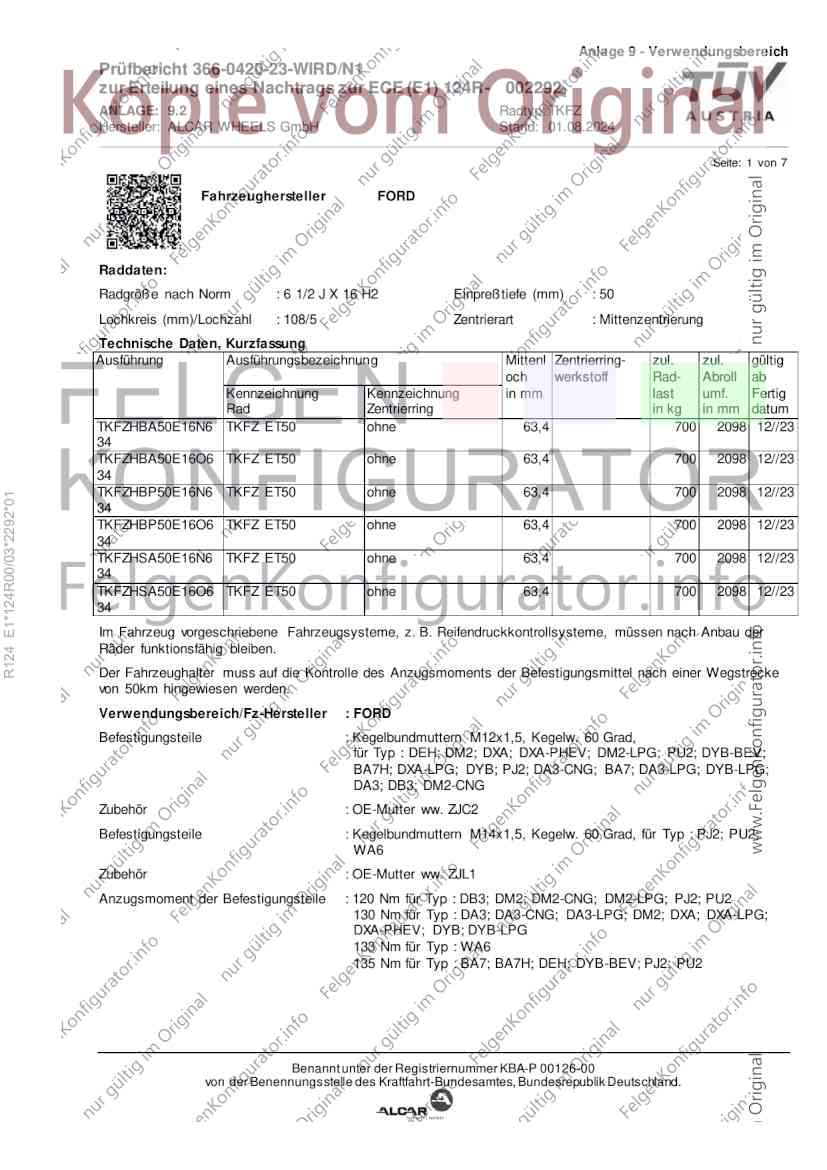

Seite: 1 von 7
Fahrzeughersteller FORD
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TKFZHBA50E16N6 TKFZ ET50 ohne 63,4 700 2098 12//23
34
TKFZHBA50E16O6 TKFZ ET50 ohne 63,4 700 2098 12//23
34
TKFZHBP50E16N6 TKFZ ET50 ohne 63,4 700 2098 12//23
R124 E1*124R00/03*2292*01
34
TKFZHBP50E16O6 TKFZ ET50 ohne 63,4 700 2098 12//23
34
TKFZHSA50E16N6 TKFZ ET50 ohne 63,4 700 2098 12//23
34
TKFZHSA50E16O6 TKFZ ET50 ohne 63,4 700 2098 12//23
34
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DEH; DM2; DXA; DXA-PHEV; DM2-LPG; PU2; DYB-BEV;
BA7H; DXA-LPG; DYB; PJ2; DA3-CNG; BA7; DA3-LPG; DYB-LPG;
DA3; DB3; DM2-CNG
Zubehör : OE-Mutter ww. ZJC2
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : PJ2; PU2;
WA6
Zubehör : OE-Mutter ww. ZJL1
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : DB3; DM2; DM2-CNG; DM2-LPG; PJ2; PU2
130 Nm für Typ : DA3; DA3-CNG; DA3-LPG; DM2; DXA; DXA-LPG;
DXA-PHEV; DYB; DYB-LPG
133 Nm für Typ : WA6
135 Nm für Typ : BA7; BA7H; DEH; DYB-BEV; PJ2; PU2
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0420-23-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002292
ANLAGE: 9.2 Radtyp: TKFZ
Hersteller: ALCAR WHEELS GmbH Stand: 01.08.2024
______________________________________________________________________________________________________________

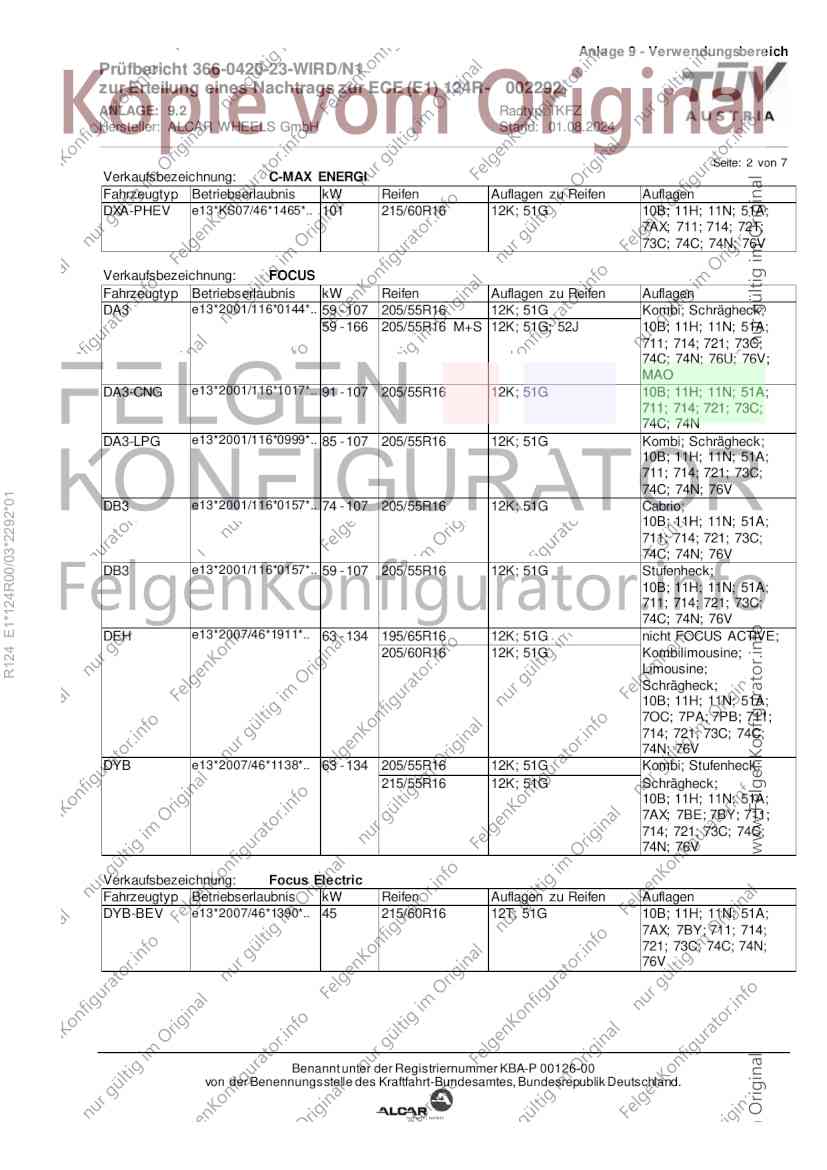

Seite: 2 von 7
Verkaufsbezeichnung: C-MAX ENERGI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA-PHEV e13*KS07/46*1465*.. 101 215/60R16 12K; 51G 10B; 11H; 11N; 51A;
7AX; 711; 714; 721;
73C; 74C; 74N; 76V
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 59 - 107 205/55R16 12K; 51G Kombi; Schrägheck;
59 - 166 205/55R16 M+S 12K; 51G; 52J 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 74N; 76U; 76V;
MAO
DA3-CNG e13*2001/116*1017*.. 91 - 107 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 74N
DA3-LPG e13*2001/116*0999*.. 85 - 107 205/55R16 12K; 51G Kombi; Schrägheck;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 74N; 76V
R124 E1*124R00/03*2292*01
DB3 e13*2001/116*0157*.. 74 - 107 205/55R16 12K; 51G Cabrio;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 74N; 76V
DB3 e13*2001/116*0157*.. 59 - 107 205/55R16 12K; 51G Stufenheck;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 74N; 76V
DEH e13*2007/46*1911*.. 63 - 134 195/65R16 12K; 51G nicht FOCUS ACTIVE;
205/60R16 12K; 51G Kombilimousine;
Limousine;
Schrägheck;
10B; 11H; 11N; 51A;
7OC; 7PA; 7PB; 711;
714; 721; 73C; 74C;
74N; 76V
DYB e13*2007/46*1138*.. 63 - 134 205/55R16 12K; 51G Kombi; Stufenheck;
215/55R16 12K; 51G Schrägheck;
10B; 11H; 11N; 51A;
7AX; 7BE; 7BY; 711;
714; 721; 73C; 74C;
74N; 76V
Verkaufsbezeichnung: Focus Electric
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-BEV e13*2007/46*1390*.. 45 215/60R16 12T; 51G 10B; 11H; 11N; 51A;
7AX; 7BY; 711; 714;
721; 73C; 74C; 74N;
76V
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0420-23-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002292
ANLAGE: 9.2 Radtyp: TKFZ
Hersteller: ALCAR WHEELS GmbH Stand: 01.08.2024
______________________________________________________________________________________________________________

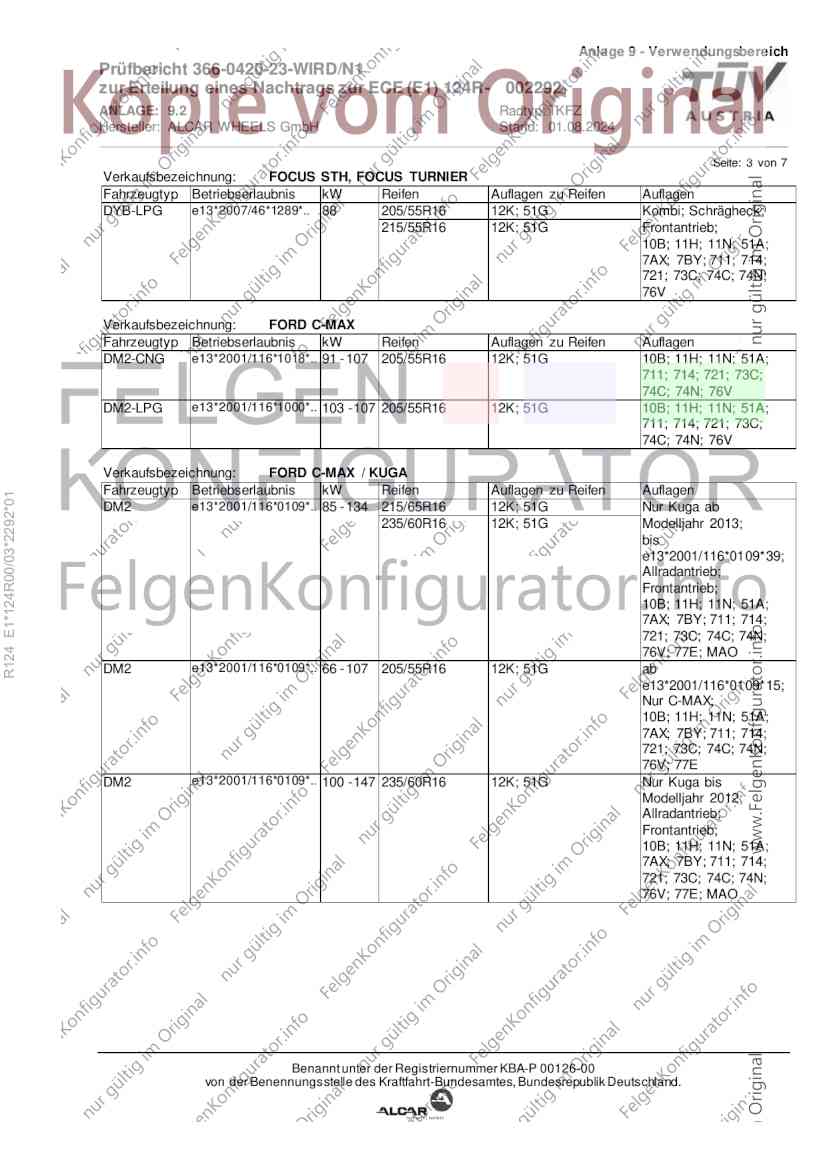

Seite: 3 von 7
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 88 205/55R16 12K; 51G Kombi; Schrägheck;
215/55R16 12K; 51G Frontantrieb;
10B; 11H; 11N; 51A;
7AX; 7BY; 711; 714;
721; 73C; 74C; 74N;
76V
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2-CNG e13*2001/116*1018*.. 91 - 107 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 74N; 76V
DM2-LPG e13*2001/116*1000*.. 103 - 107 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 74N; 76V
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R124 E1*124R00/03*2292*01
DM2 e13*2001/116*0109*.. 85 - 134 215/65R16 12K; 51G Nur Kuga ab
235/60R16 12K; 51G Modelljahr 2013;
bis
e13*2001/116*0109*39;
Allradantrieb;
Frontantrieb;
10B; 11H; 11N; 51A;
7AX; 7BY; 711; 714;
721; 73C; 74C; 74N;
76V; 77E; MAO
DM2 e13*2001/116*0109*.. 66 - 107 205/55R16 12K; 51G ab
e13*2001/116*0109*15;
Nur C-MAX;
10B; 11H; 11N; 51A;
7AX; 7BY; 711; 714;
721; 73C; 74C; 74N;
76V; 77E
DM2 e13*2001/116*0109*.. 100 - 147 235/60R16 12K; 51G Nur Kuga bis
Modelljahr 2012;
Allradantrieb;
Frontantrieb;
10B; 11H; 11N; 51A;
7AX; 7BY; 711; 714;
721; 73C; 74C; 74N;
76V; 77E; MAO
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0420-23-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002292
ANLAGE: 9.2 Radtyp: TKFZ
Hersteller: ALCAR WHEELS GmbH Stand: 01.08.2024
______________________________________________________________________________________________________________

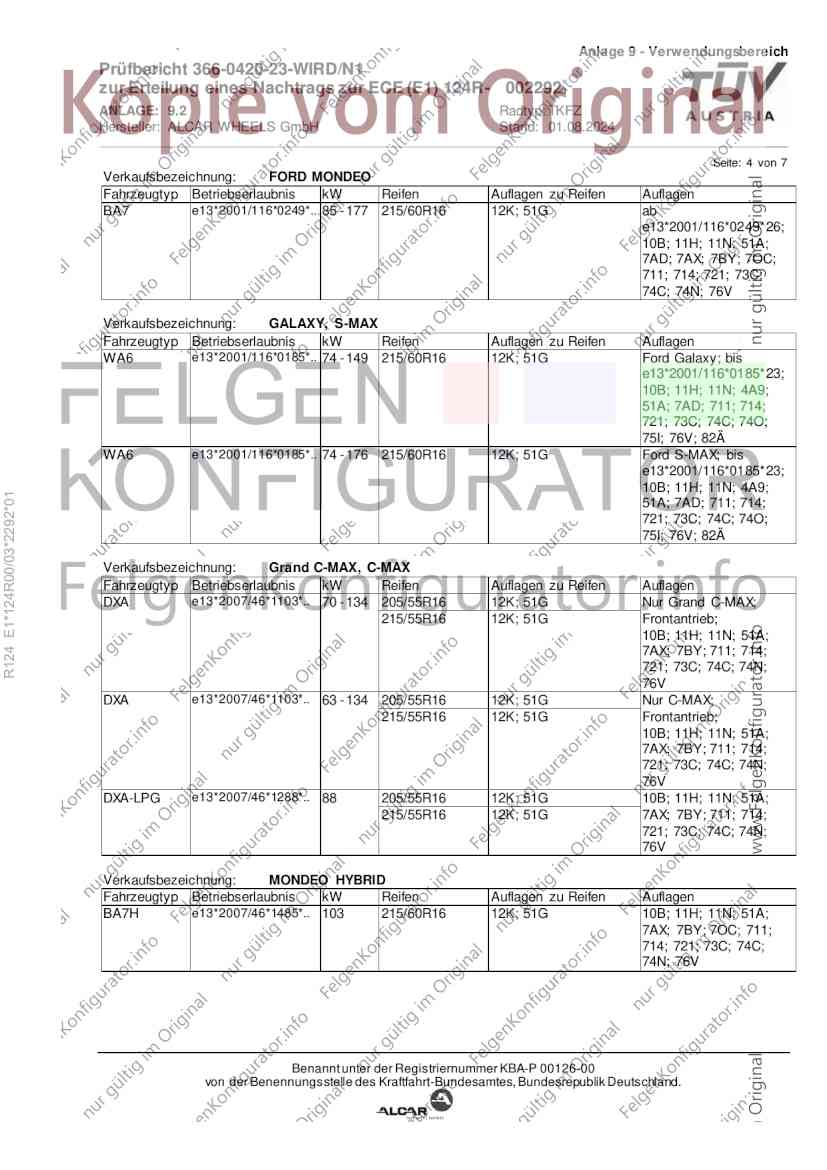

Seite: 4 von 7
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 215/60R16 12K; 51G ab
e13*2001/116*0249*26;
10B; 11H; 11N; 51A;
7AD; 7AX; 7BY; 7OC;
711; 714; 721; 73C;
74C; 74N; 76V
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 74 - 149 215/60R16 12K; 51G Ford Galaxy; bis
e13*2001/116*0185*23;
10B; 11H; 11N; 4A9;
51A; 7AD; 711; 714;
721; 73C; 74C; 74O;
75I; 76V; 82Ä
WA6 e13*2001/116*0185*.. 74 - 176 215/60R16 12K; 51G Ford S-MAX; bis
e13*2001/116*0185*23;
10B; 11H; 11N; 4A9;
R124 E1*124R00/03*2292*01
51A; 7AD; 711; 714;
721; 73C; 74C; 74O;
75I; 76V; 82Ä
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 70 - 134 205/55R16 12K; 51G Nur Grand C-MAX;
215/55R16 12K; 51G Frontantrieb;
10B; 11H; 11N; 51A;
7AX; 7BY; 711; 714;
721; 73C; 74C; 74N;
76V
DXA e13*2007/46*1103*.. 63 - 134 205/55R16 12K; 51G Nur C-MAX;
215/55R16 12K; 51G Frontantrieb;
10B; 11H; 11N; 51A;
7AX; 7BY; 711; 714;
721; 73C; 74C; 74N;
76V
DXA-LPG e13*2007/46*1288*.. 88 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
215/55R16 12K; 51G 7AX; 7BY; 711; 714;
721; 73C; 74C; 74N;
76V
Verkaufsbezeichnung: MONDEO HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7H e13*2007/46*1485*.. 103 215/60R16 12K; 51G 10B; 11H; 11N; 51A;
7AX; 7BY; 7OC; 711;
714; 721; 73C; 74C;
74N; 76V
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0420-23-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002292
ANLAGE: 9.2 Radtyp: TKFZ
Hersteller: ALCAR WHEELS GmbH Stand: 01.08.2024
______________________________________________________________________________________________________________

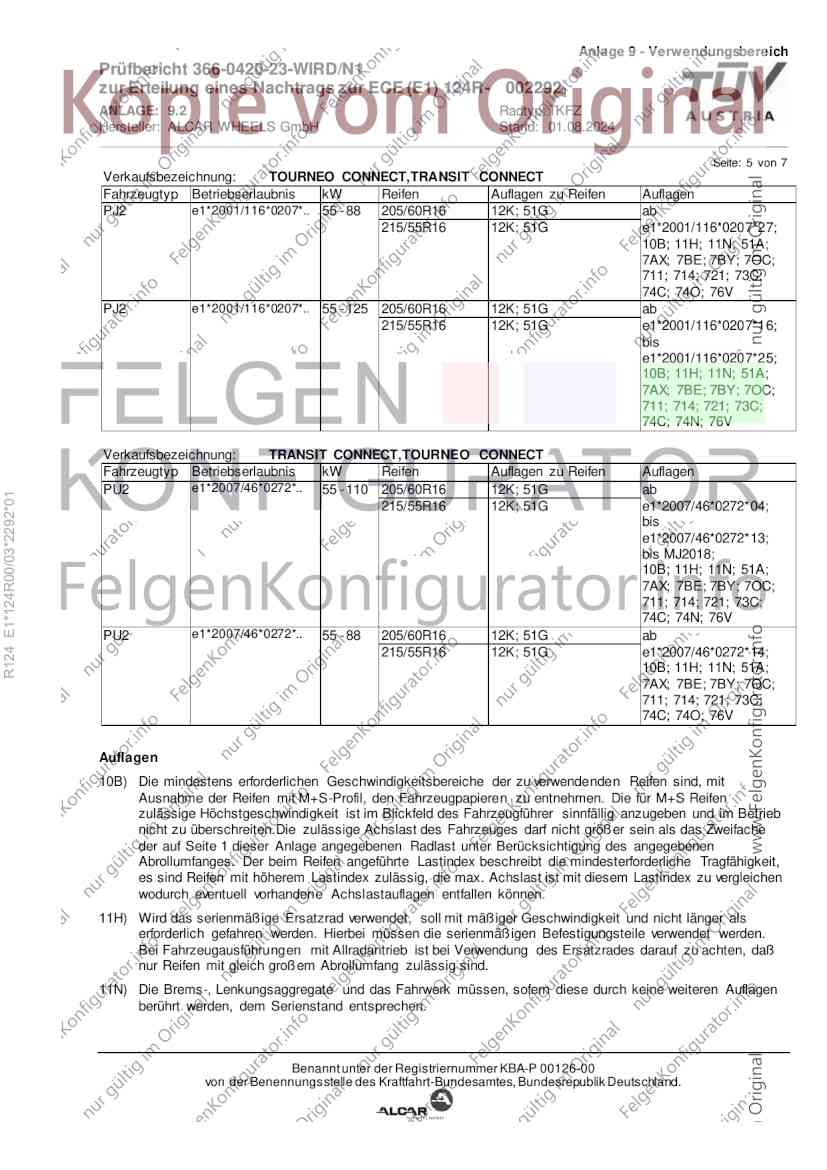

Seite: 5 von 7
Verkaufsbezeichnung: TOURNEO CONNECT,TRANSIT CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PJ2 e1*2001/116*0207*.. 55 - 88 205/60R16 12K; 51G ab
215/55R16 12K; 51G e1*2001/116*0207*27;
10B; 11H; 11N; 51A;
7AX; 7BE; 7BY; 7OC;
711; 714; 721; 73C;
74C; 74O; 76V
PJ2 e1*2001/116*0207*.. 55 - 125 205/60R16 12K; 51G ab
215/55R16 12K; 51G e1*2001/116*0207*16;
bis
e1*2001/116*0207*25;
10B; 11H; 11N; 51A;
7AX; 7BE; 7BY; 7OC;
711; 714; 721; 73C;
74C; 74N; 76V
Verkaufsbezeichnung: TRANSIT CONNECT,TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PU2 e1*2007/46*0272*.. 55 - 110 205/60R16 12K; 51G ab
R124 E1*124R00/03*2292*01
215/55R16 12K; 51G e1*2007/46*0272*04;
bis
e1*2007/46*0272*13;
bis MJ2018;
10B; 11H; 11N; 51A;
7AX; 7BE; 7BY; 7OC;
711; 714; 721; 73C;
74C; 74N; 76V
PU2 e1*2007/46*0272*.. 55 - 88 205/60R16 12K; 51G ab
215/55R16 12K; 51G e1*2007/46*0272*14;
10B; 11H; 11N; 51A;
7AX; 7BE; 7BY; 7OC;
711; 714; 721; 73C;
74C; 74O; 76V
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0420-23-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002292
ANLAGE: 9.2 Radtyp: TKFZ
Hersteller: ALCAR WHEELS GmbH Stand: 01.08.2024
______________________________________________________________________________________________________________

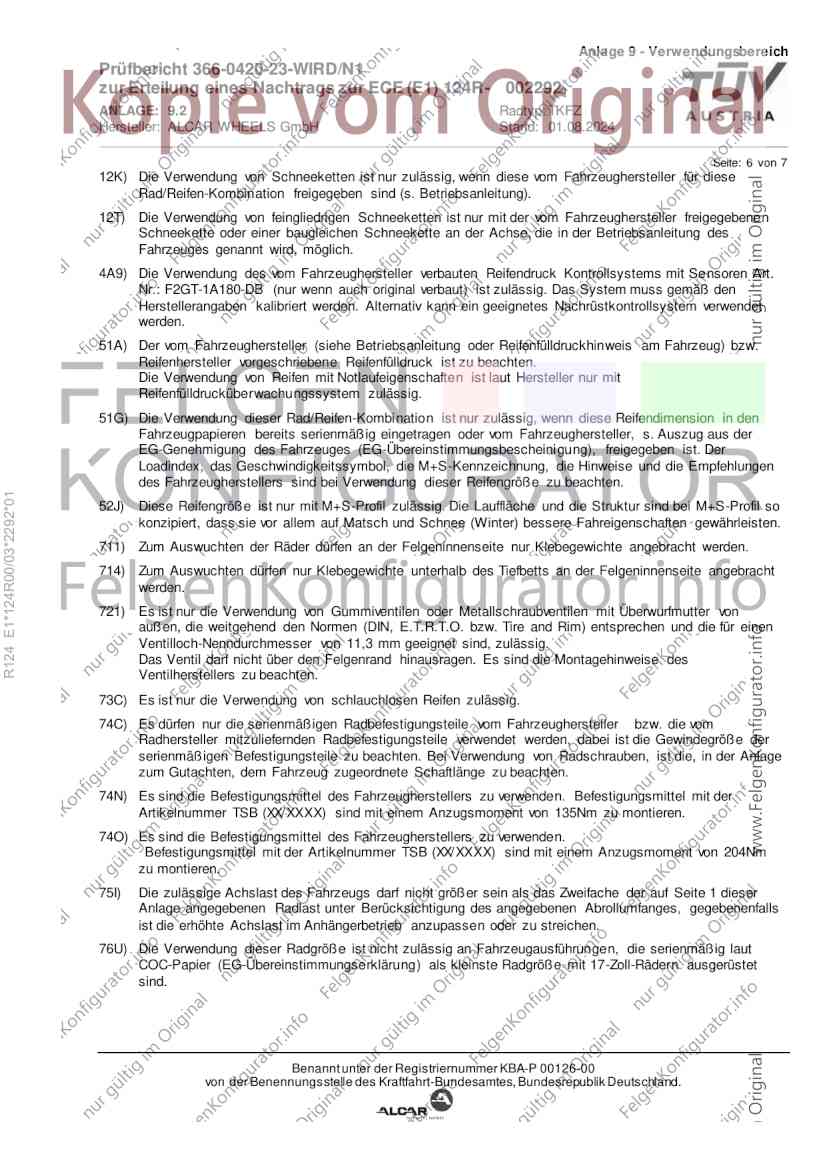

Seite: 6 von 7
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
4A9) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: F2GT-1A180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
R124 E1*124R00/03*2292*01
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten dürfen nur Klebegewichte unterhalb des Tiefbetts an der Felgeninnenseite angebracht
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
74N) Es sind die Befestigungsmittel des Fahrzeugherstellers zu verwenden. Befestigungsmittel mit der
Artikelnummer TSB (XX/ XXXX) sind mit einem Anzugsmoment von 135Nm zu montieren.
74O) Es sind die Befestigungsmittel des Fahrzeugherstellers zu verwenden.
Befestigungsmittel mit der Artikelnummer TSB (XX/ XXXX) sind mit einem Anzugsmoment von 204Nm
zu montieren.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 17-Zoll-Rädern ausgerüstet
sind.
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0420-23-WIRD/N1
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 002292
ANLAGE: 9.2 Radtyp: TKFZ
Hersteller: ALCAR WHEELS GmbH Stand: 01.08.2024
______________________________________________________________________________________________________________
Seite: 7 von 7
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7AD) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 8G92-1A-189-KB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7AX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: EV6T-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: DR3V-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: G1ET-1A-180-BA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
R124 E1*124R00/03*2292*01
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7OC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: F2GT-1A180-CB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7PA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: JX7T-1A 180-CA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7PB) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: FR3V-1A180-DA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignet es Nachrüstkontrollsystem verwendet
werden.
82Ä) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 316mm an der
Vorderachse nicht zulässig.
MAO) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmess er 320 mm an
der Vorderachse nicht zulässig.
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
