Anlage 9 - Verwendungsbereich
Prüfbericht 366-0053-25-WIRD
zur Erteilung der ECE (E1) 124R- 002447
ANLAGE: 9.3 Radtyp: TKHY_5
Hersteller: ALCAR WHEELS GmbH Stand: 25.03.2025
______________________________________________________________________________________________________________

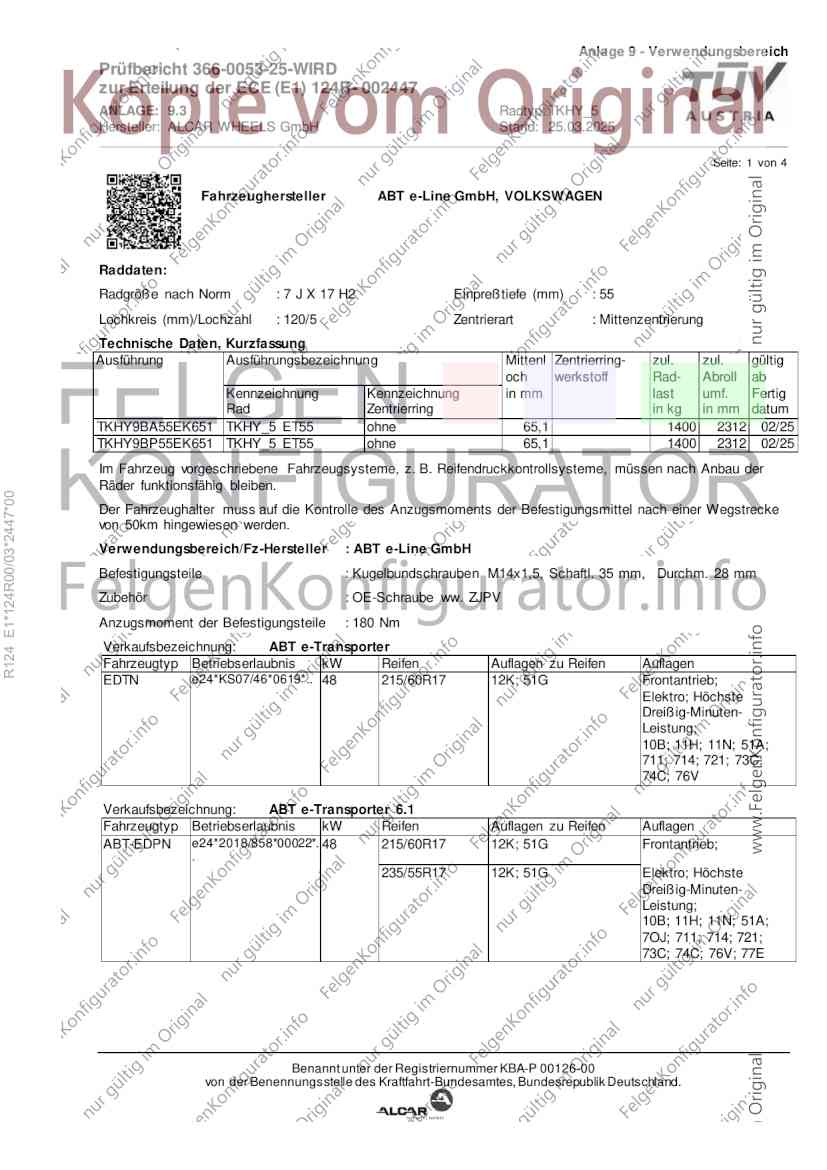

Seite: 1 von 4
Fahrzeughersteller ABT e-Line GmbH, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 55
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TKHY9BA55EK651 TKHY_5 ET55 ohne 65,1 1400 2312 02/25
TKHY9BP55EK651 TKHY_5 ET55 ohne 65,1 1400 2312 02/25
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
R124 E1*124R00/03*2447*00
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : ABT e-Line GmbH
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 35 mm, Durchm. 28 mm
Zubehör : OE-Schraube ww. ZJPV
Anzugsmoment der Befestigungsteile : 180 Nm
Verkaufsbezeichnung: ABT e-Transporter
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EDTN e24*KS07/46*0619*.. 48 215/60R17 12K; 51G Frontantrieb;
Elektro; Höchste
Dreißig-Minuten-
Leistung;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V
Verkaufsbezeichnung: ABT e-Transporter 6.1
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ABT-EDPN e24*2018/858*00022*. 48 215/60R17 12K; 51G Frontantrieb;
.
235/55R17 12K; 51G Elektro; Höchste
Dreißig-Minuten-
Leistung;
10B; 11H; 11N; 51A;
7OJ; 711; 714; 721;
73C; 74C; 76V; 77E
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0053-25-WIRD
zur Erteilung der ECE (E1) 124R- 002447
ANLAGE: 9.3 Radtyp: TKHY_5
Hersteller: ALCAR WHEELS GmbH Stand: 25.03.2025
______________________________________________________________________________________________________________

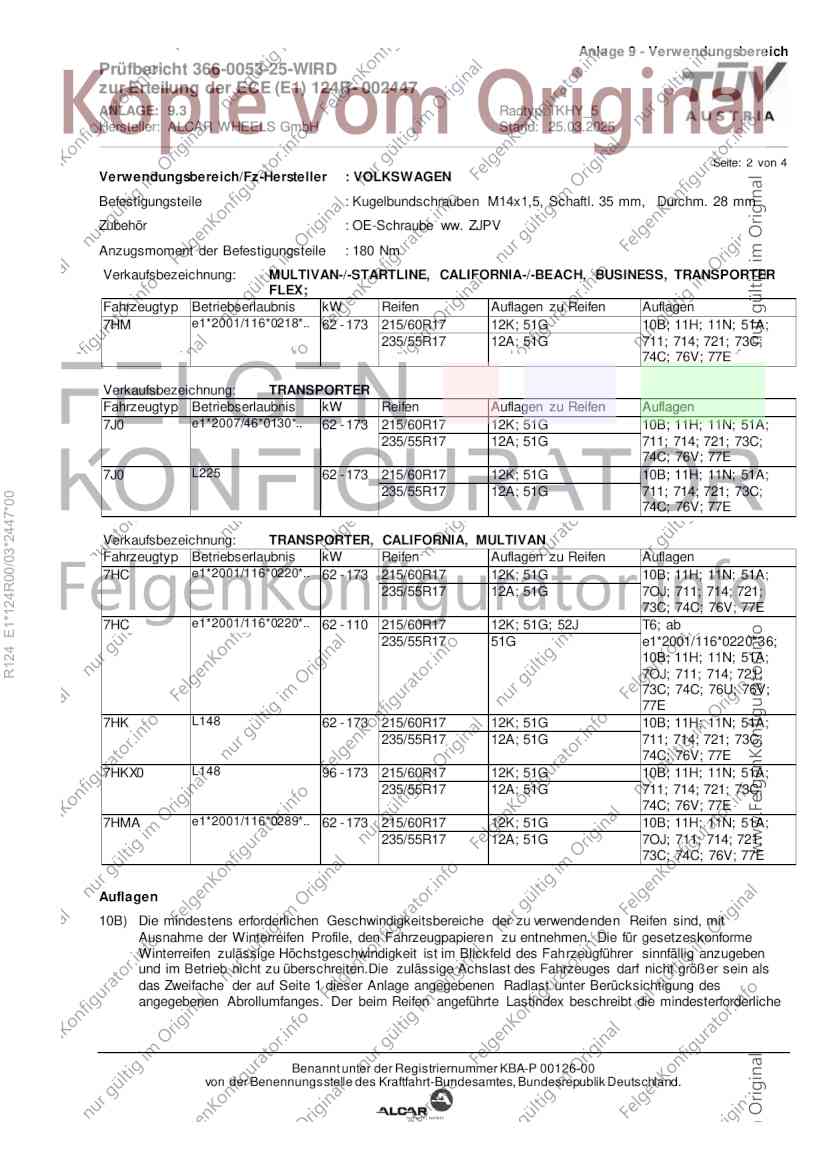

Seite: 2 von 4
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 35 mm, Durchm. 28 mm
Zubehör : OE-Schraube ww. ZJPV
Anzugsmoment der Befestigungsteile : 180 Nm
Verkaufsbezeichnung: MULTIVAN-/-STARTLINE, CALIFORNIA-/-BEACH, BUSINESS, TRANSPORTER
FLEX;
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7HM e1*2001/116*0218*.. 62 - 173 215/60R17 12K; 51G 10B; 11H; 11N; 51A;
235/55R17 12A; 51G 711; 714; 721; 73C;
74C; 76V; 77E
Verkaufsbezeichnung: TRANSPORTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7J0 e1*2007/46*0130*.. 62 - 173 215/60R17 12K; 51G 10B; 11H; 11N; 51A;
235/55R17 12A; 51G 711; 714; 721; 73C;
74C; 76V; 77E
7J0 L225 62 - 173 215/60R17 12K; 51G 10B; 11H; 11N; 51A;
235/55R17 12A; 51G 711; 714; 721; 73C;
R124 E1*124R00/03*2447*00
74C; 76V; 77E
Verkaufsbezeichnung: TRANSPORTER, CALIFORNIA, MULTIVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7HC e1*2001/116*0220*.. 62 - 173 215/60R17 12K; 51G 10B; 11H; 11N; 51A;
235/55R17 12A; 51G 7OJ; 711; 714; 721;
73C; 74C; 76V; 77E
7HC e1*2001/116*0220*.. 62 - 110 215/60R17 12K; 51G; 52J T6; ab
235/55R17 51G e1*2001/116*0220*36;
10B; 11H; 11N; 51A;
7OJ; 711; 714; 721;
73C; 74C; 76U; 76V;
77E
7HK L148 62 - 173 215/60R17 12K; 51G 10B; 11H; 11N; 51A;
235/55R17 12A; 51G 711; 714; 721; 73C;
74C; 76V; 77E
7HKX0 L148 96 - 173 215/60R17 12K; 51G 10B; 11H; 11N; 51A;
235/55R17 12A; 51G 711; 714; 721; 73C;
74C; 76V; 77E
7HMA e1*2001/116*0289*.. 62 - 173 215/60R17 12K; 51G 10B; 11H; 11N; 51A;
235/55R17 12A; 51G 7OJ; 711; 714; 721;
73C; 74C; 76V; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Winterreifen Profile, den Fahrzeugpapieren zu entnehmen. Die für gesetzeskonforme
Winterreifen zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben
und im Betrieb nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als
das Zweifache der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des
angegebenen Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0053-25-WIRD
zur Erteilung der ECE (E1) 124R- 002447
ANLAGE: 9.3 Radtyp: TKHY_5
Hersteller: ALCAR WHEELS GmbH Stand: 25.03.2025
______________________________________________________________________________________________________________

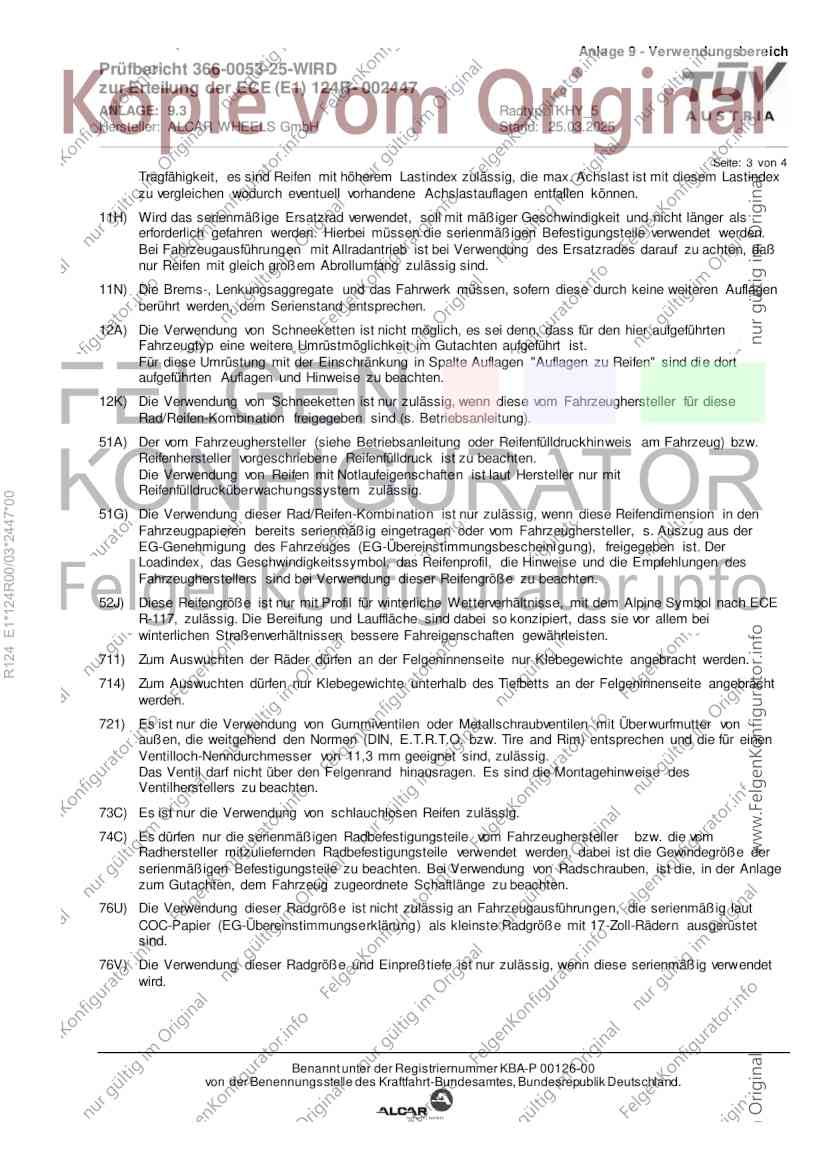

Seite: 3 von 4
Tragfähigkeit, es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex
zu vergleichen wodurch eventuell vorhandene Achslastauflagen entfallen können.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind di e dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
R124 E1*124R00/03*2447*00
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheini gung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, das Reifenprofil, die Hinweise und die Empfehlungen des
Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit Profil für winterliche Wetterverhältnisse, mit dem Alpine Symbol nach ECE
R-117, zulässig. Die Bereifung und Lauffläche sind dabei so konzipiert, dass sie vor allem bei
winterlichen Straßenverhältnissen bessere Fahreigenschaften gewährleisten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten dürfen nur Klebegewichte unterhalb des Tiefbetts an der Felgeninnenseite angebracht
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 17-Zoll-Rädern ausgerüstet
sind.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0053-25-WIRD
zur Erteilung der ECE (E1) 124R- 002447
ANLAGE: 9.3 Radtyp: TKHY_5
Hersteller: ALCAR WHEELS GmbH Stand: 25.03.2025
______________________________________________________________________________________________________________

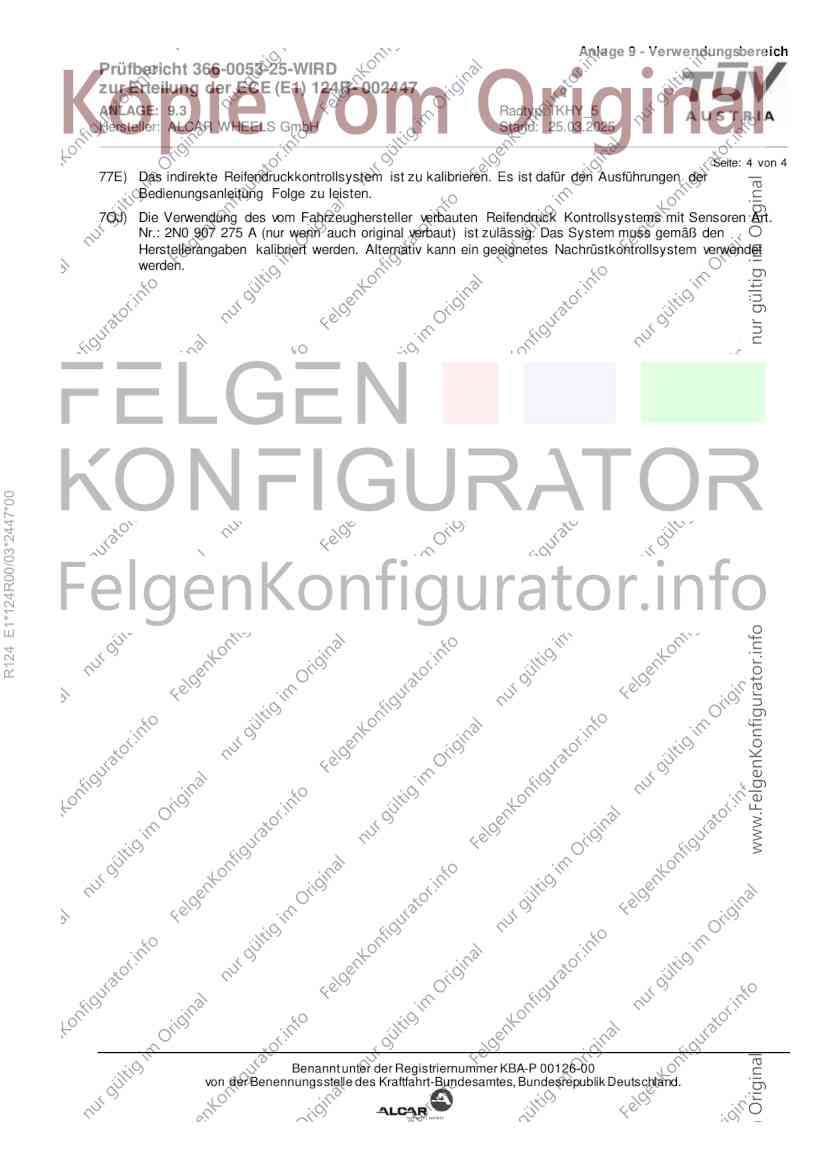

Seite: 4 von 4
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7OJ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 2N0 907 275 A (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
R124 E1*124R00/03*2447*00
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
