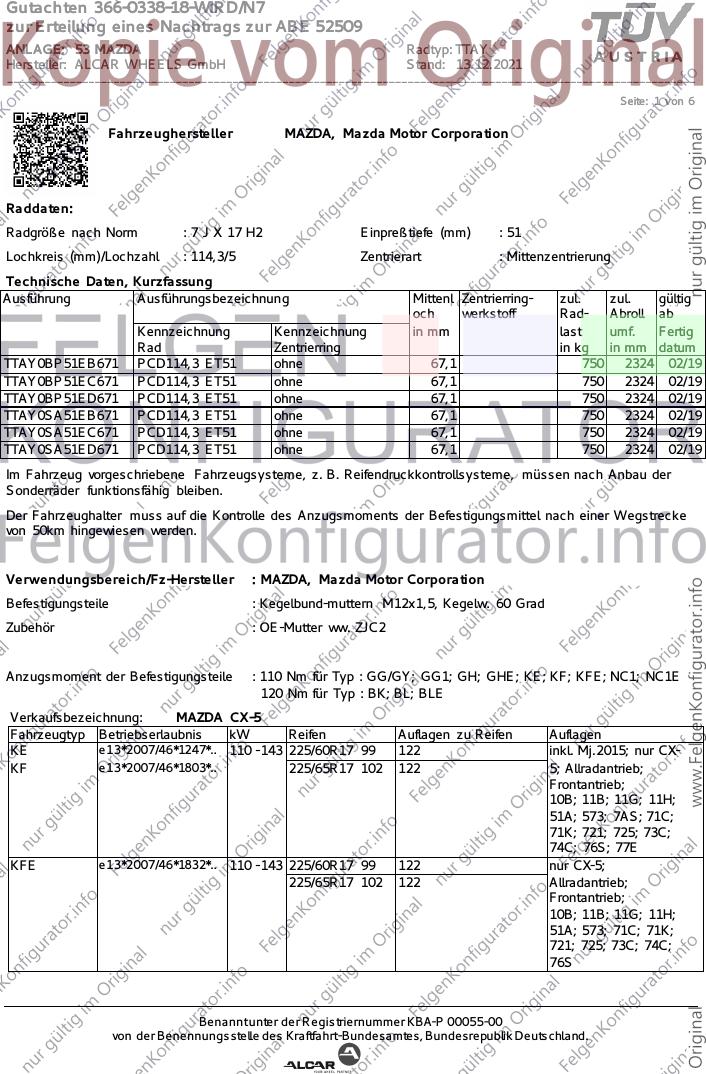

Gutachten 366-0338-18-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 52509
ANLAGE: 53 MAZDA Radtyp: TTAY
Hersteller: ALCAR WHEELS GmbH Stand: 13.12.2021
______________________________________________________________________________________________________________
Seite: 1 von 6
Fahrzeughersteller MAZDA, Mazda Motor Corporation
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 51
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TTAY0BP51EB671 PCD114,3 ET51 ohne 67,1 750 2324 02/19
TTAY0BP51EC671 PCD114,3 ET51 ohne 67,1 750 2324 02/19
TTAY0BP51ED671 PCD114,3 ET51 ohne 67,1 750 2324 02/19
TTAY0SA51EB671 PCD114,3 ET51 ohne 67,1 750 2324 02/19
TTAY0SA51EC671 PCD114,3 ET51 ohne 67,1 750 2324 02/19
TTAY0SA51ED671 PCD114,3 ET51 ohne 67,1 750 2324 02/19
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : MAZDA, Mazda Motor Corporation
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : OE-Mutter ww. ZJC2
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : GG/GY; GG1; GH; GHE; KE; KF; KFE; NC1; NC1E
120 Nm für Typ : BK; BL; BLE
Verkaufsbezeichnung: MAZDA CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KE e13*2007/46*1247*.. 110 - 143 225/60R17 99 122 inkl. Mj.2015; nur CX-
KF e13*2007/46*1803*.. 225/65R17 102 122 5; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 7AS; 71C;
71K; 721; 725; 73C;
74C; 76S; 77E
KFE e13*2007/46*1832*.. 110 - 143 225/60R17 99 122 nur CX-5;
225/65R17 102 122 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71C; 71K;
721; 725; 73C; 74C;
76S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0338-18-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 52509
ANLAGE: 53 MAZDA Radtyp: TTAY
Hersteller: ALCAR WHEELS GmbH Stand: 13.12.2021
______________________________________________________________________________________________________________
Seite: 2 von 6
Verkaufsbezeichnung: MAZDA MX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NC1 e11*2001/116*0202*.. 93 - 118 205/40R17 80 MX-5 "Softtop"; MX-5
NC1E e1*2001/116*0371*.. 205/45R17 84 "Roadster Coupe";
215/40R17 83 Cabrio;
10B; 11B; 11G; 11H;
12A; 51A; 7AS; 71C;
71K; 721; 725; 73C;
74C
Verkaufsbezeichnung: MAZDA 3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BK e1*2001/116*0234*.. 191 205/50R17 51G; 52J Mazda 3 MPS;
215/45R17 87 52J Schrägheck;
225/45R17 91 52J Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C;
76S; 76Z
BK e1*2001/116*0234*.. 62 - 110 205/50R17 89 Stufenheck;
215/45R17 87 Schrägheck;
225/45R17 90 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C
BL e11*2001/116*0262*.. 191 205/50R17 12T; 51G; 52J bis Mj.2013;
215/45R17 91 12A; 52J Schrägheck;
225/45R17 91 12A; 52J Frontantrieb;
10B; 11B; 11G; 11H;
51A; 7AS; 71C; 71K;
721; 725; 73C; 74C;
76S; 76Z; 77E
BL e11*2001/116*0262*.. 76 - 136 205/50R17 12T; 51G bis Mj.2013;
BLE e13*2007/46*1071*.. 215/45R17 91 12A Stufenheck;
225/45R17 91 12A Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 7AS; 71C; 71K;
721; 725; 73C; 74C;
76S; 77E
Verkaufsbezeichnung: MAZDA 6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GG/GY e1*98/14*0188*.. 88 - 122 215/45R17 87 5ET Kombi; Stufenheck;
215/45R17 91 Schrägheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74C
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

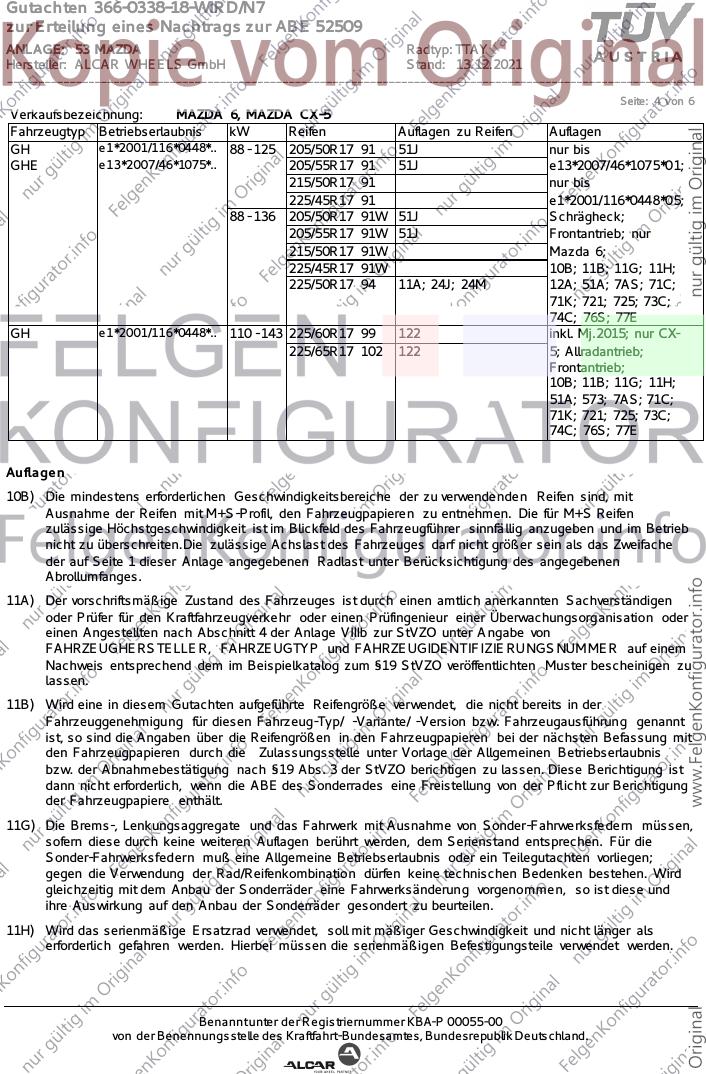

Gutachten 366-0338-18-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 52509
ANLAGE: 53 MAZDA Radtyp: TTAY
Hersteller: ALCAR WHEELS GmbH Stand: 13.12.2021
______________________________________________________________________________________________________________
Seite: 3 von 6
Verkaufsbezeichnung: MAZDA 6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GG1 e11*2001/116*0203*.. 88 - 122 215/45R17 Kombi; Stufenheck;
Schrägheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74C; 76S
GG1 e11*2001/116*0203*.. 122 215/45R17 87 5ET für Fz. mit 18"
M+S
215/45R17 91 Bereifung; Kombi;
M+S
191 215/45R17 91H Stufenheck;
M+S
Schrägheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74C
Verkaufsbezeichnung: MAZDA 6, MAZDA CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GH e1*2001/116*0448*.. 83 - 136 205/50R17 91 51J bis Mj.2012; Kombi;
GHE e13*2007/46*1075*.. 205/55R17 91 51J Frontantrieb; nur
215/50R17 91 Mazda 6;
225/45R17 91 10B; 11B; 11G; 11H;
225/50R17 94 11A; 21S; 24J; 24M 12A; 51A; 7AS; 71C;
71K; 721; 725; 73C;
74C; 76S; 77E
GH e1*2001/116*0448*.. 88 - 125 205/55R17 91 51J ab
GHE e13*2007/46*1075*.. 215/50R17 91 e13*2007/46*1075*02;
225/45R17 91 ab
88 - 132 205/50R17 93 51J e1*2001/116*0448*06;
205/55R17 91W 51J bis Mj.2012;
215/50R17 91W Stufenheck;
215/55R17 94 Schrägheck;
225/45R17 91W Frontantrieb; nur
225/50R17 94 11A; 245 Mazda 6;
10B; 11B; 11G; 11H;
12A; 51A; 7AS; 71C;
71K; 721; 725; 73C;
74C; 76S; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0338-18-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 52509
ANLAGE: 53 MAZDA Radtyp: TTAY
Hersteller: ALCAR WHEELS GmbH Stand: 13.12.2021
______________________________________________________________________________________________________________
Seite: 4 von 6
Verkaufsbezeichnung: MAZDA 6, MAZDA CX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GH e1*2001/116*0448*.. 88 - 125 205/50R17 91 51J nur bis
GHE e13*2007/46*1075*.. 205/55R17 91 51J e13*2007/46*1075*01;
215/50R17 91 nur bis
225/45R17 91 e1*2001/116*0448*05;
88 - 136 205/50R17 91W 51J Schrägheck;
205/55R17 91W 51J Frontantrieb; nur
215/50R17 91W Mazda 6;
225/45R17 91W 10B; 11B; 11G; 11H;
225/50R17 94 11A; 24J; 24M 12A; 51A; 7AS; 71C;
71K; 721; 725; 73C;
74C; 76S; 77E
GH e1*2001/116*0448*.. 110 - 143 225/60R17 99 122 inkl. Mj.2015; nur CX-
225/65R17 102 122 5; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 7AS; 71C;
71K; 721; 725; 73C;
74C; 76S; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter A ngabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pfl icht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

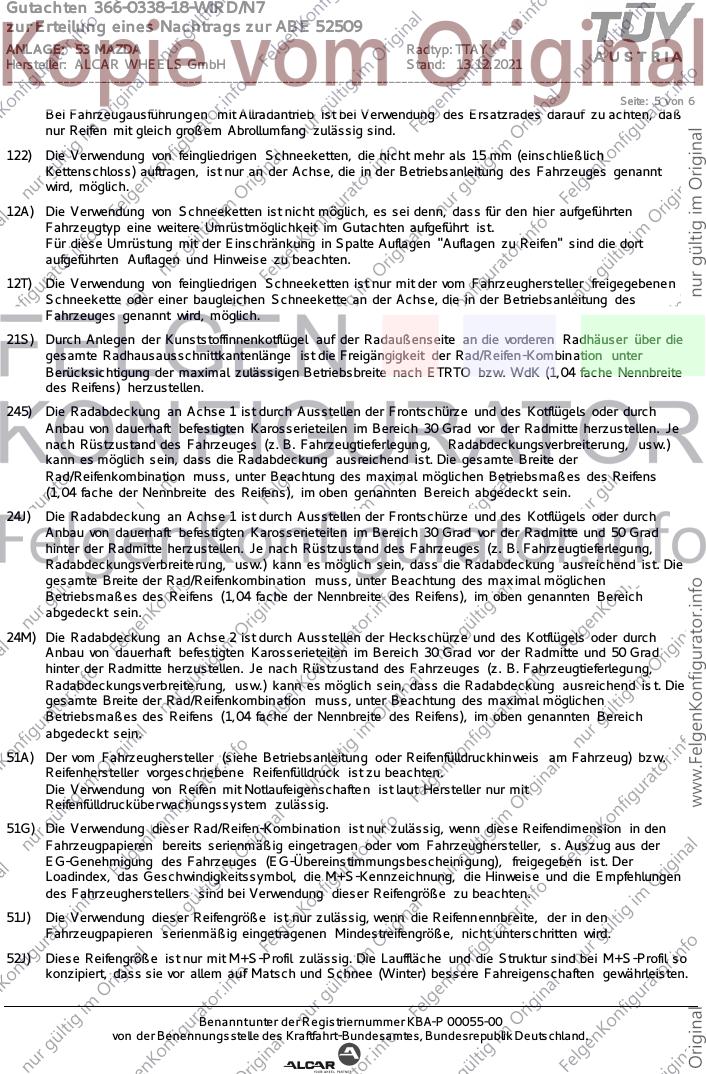

Gutachten 366-0338-18-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 52509
ANLAGE: 53 MAZDA Radtyp: TTAY
Hersteller: ALCAR WHEELS GmbH Stand: 13.12.2021
______________________________________________________________________________________________________________
Seite: 5 von 6
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreit erung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des max imal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend is t. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0338-18-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 52509
ANLAGE: 53 MAZDA Radtyp: TTAY
Hersteller: ALCAR WHEELS GmbH Stand: 13.12.2021
______________________________________________________________________________________________________________
Seite: 6 von 6
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 18-Zoll-Rädern ausgerüstet
sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7AS) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: BHB637140 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
