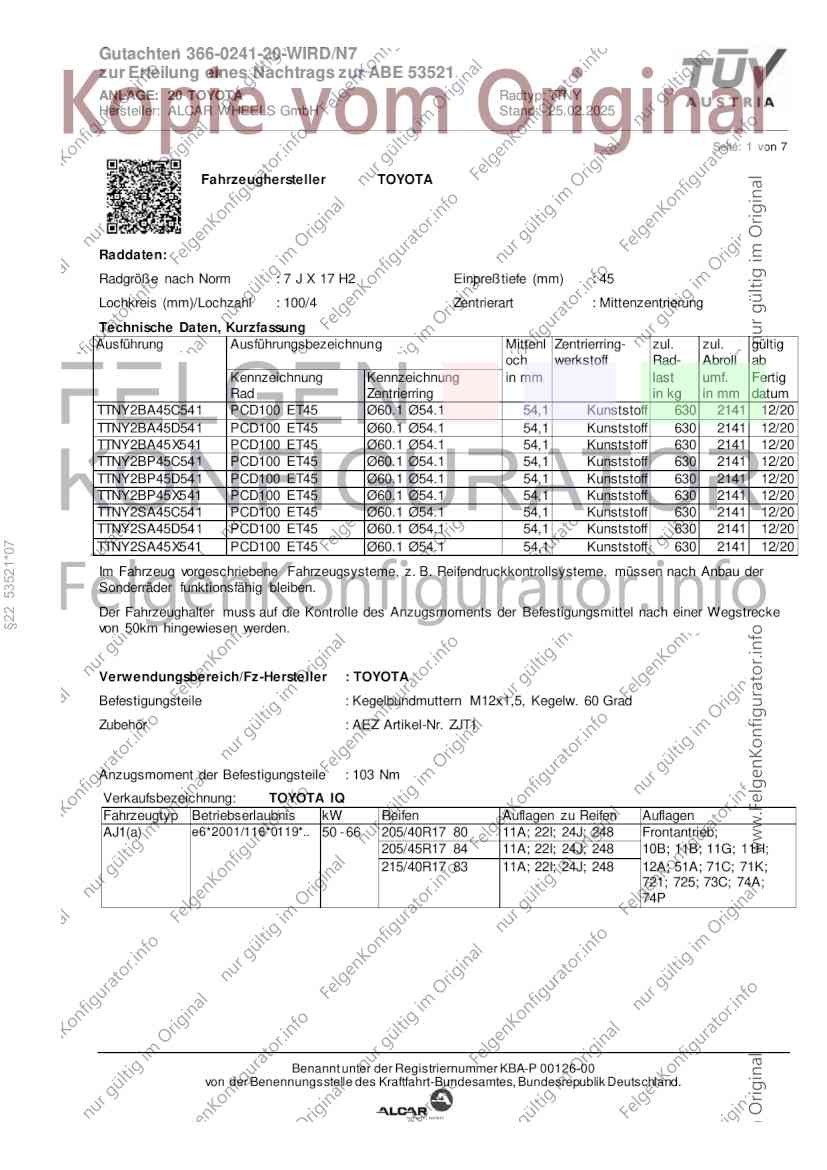

Gutachten 366-0241-20-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 53521
ANLAGE: 20 TOYOTA Radtyp: TTNY
Hersteller: ALCAR WHEELS GmbH Stand: 25.02.2025
______________________________________________________________________________________________________________
Seite: 1 von 7
Fahrzeughersteller TOYOTA
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TTNY2BA45C541 PCD100 ET45 Ø60.1 Ø54.1 54,1 Kunststoff 630 2141 12/20
TTNY2BA45D541 PCD100 ET45 Ø60.1 Ø54.1 54,1 Kunststoff 630 2141 12/20
TTNY2BA45X541 PCD100 ET45 Ø60.1 Ø54.1 54,1 Kunststoff 630 2141 12/20
TTNY2BP45C541 PCD100 ET45 Ø60.1 Ø54.1 54,1 Kunststoff 630 2141 12/20
TTNY2BP45D541 PCD100 ET45 Ø60.1 Ø54.1 54,1 Kunststoff 630 2141 12/20
TTNY2BP45X541 PCD100 ET45 Ø60.1 Ø54.1 54,1 Kunststoff 630 2141 12/20
TTNY2SA45C541 PCD100 ET45 Ø60.1 Ø54.1 54,1 Kunststoff 630 2141 12/20
TTNY2SA45D541 PCD100 ET45 Ø60.1 Ø54.1 54,1 Kunststoff 630 2141 12/20
§22 53521*07
TTNY2SA45X541 PCD100 ET45 Ø60.1 Ø54.1 54,1 Kunststoff 630 2141 12/20
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJT1
Anzugsmoment der Befestigungsteile : 103 Nm
Verkaufsbezeichnung: TOYOTA IQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AJ1(a) e6*2001/116*0119*.. 50 - 66 205/40R17 80 11A; 22I; 24J; 248 Frontantrieb;
205/45R17 84 11A; 22I; 24J; 248 10B; 11B; 11G; 11H;
215/40R17 83 11A; 22I; 24J; 248 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0241-20-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 53521
ANLAGE: 20 TOYOTA Radtyp: TTNY
Hersteller: ALCAR WHEELS GmbH Stand: 25.02.2025
______________________________________________________________________________________________________________
Seite: 2 von 7
Verkaufsbezeichnung: Toyota Yaris, Daihatsu Charade
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XP9(a) e11*2001/116*0248*.. 51 - 74 195/40R17 81 Toyota Yaris;
XP9F(a) e11*2001/116*0249*.. 205/40R17 80 Daihatsu Charade;
215/35R17 83 11A; 24M Frontantrieb;
215/40R17 83 11A; 24M; 367 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
XP9(a) e11*2001/116*0248*.. 98 195/40R17 81 51J Yaris TS;
205/40R17 80 10B; 11B; 11G; 11H;
205/45R17 84 12A; 51A; 71C; 71K;
215/35R17 83 11A; 24M 721; 725; 73C; 74A;
215/40R17 83 11A; 24M 74P
Verkaufsbezeichnung: TOYOTA YARIS, YARIS HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XP13M(a) e11*2007/46*0152*.., 51 - 82 195/40R17 81 Schrägheck;
e6*2007/46*0344*.. 195/45R17 81 Frontantrieb;
XP13M(a)-T e13*2007/46*1722*.. 205/40R17 84 11A; 26P 10B; 11B; 11G; 11H;
MG
205/45R17 84 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 4A0
§22 53521*07
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Winterreifen Profile, den Fahrzeugpapieren zu entnehmen. Die für gesetzeskonforme
Winterreifen zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben
und im Betrieb nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als
das Zweifache der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des
angegebenen Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche
Tragfähigkeit, es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex
zu vergleichen wodurch eventuell vorhandene Achslastauflagen entfallen können.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann
nicht erforderlich, wenn die ABE/TTG des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis bzw. Teiletypgenehmigung oder ein
Teilegutachten vorliegen; gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen
Bedenken bestehen. Wird gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0241-20-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 53521
ANLAGE: 20 TOYOTA Radtyp: TTNY
Hersteller: ALCAR WHEELS GmbH Stand: 25.02.2025
______________________________________________________________________________________________________________
Seite: 3 von 7
vorgenommen und/oder optionale Brems- bzw. Lenkungsaggregate verbaut, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitt e herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
§22 53521*07
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Di e
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
4A0) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 42607 - 02030 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0241-20-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 53521
ANLAGE: 20 TOYOTA Radtyp: TTNY
Hersteller: ALCAR WHEELS GmbH Stand: 25.02.2025
______________________________________________________________________________________________________________
Seite: 4 von 7
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten dürfen nur Klebegewichte unterhalb des Tiefbetts an der Felgeninnenseite angebracht
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
§22 53521*07
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0241-20-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 53521
ANLAGE: 20 TOYOTA Radtyp: TTNY
Hersteller: ALCAR WHEELS GmbH Stand: 25.02.2025
______________________________________________________________________________________________________________
Seite: 5 von 7
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XP13M(a)-TMG
Genehm.Nr.: e13*2007/46*1722*..
Handelsbez.: TOYOTA YARIS, YARIS HYBRID
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 325 VA
26P x = 270 y = 275 VA
27B x = 300 y = 335 HA
27I x = 250 y = 285 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 53521*07
von [mm] bis [mm] um [mm]
26N x = 320 y = 325 8 VA
26J x = 320 y = 325 25 VA
27H x = 300 y = 335 8 HA
27F x = 300 y = 335 19 HA
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0241-20-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 53521
ANLAGE: 20 TOYOTA Radtyp: TTNY
Hersteller: ALCAR WHEELS GmbH Stand: 25.02.2025
______________________________________________________________________________________________________________
Seite: 6 von 7
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XP13M(a)
Genehm.Nr.: e6*2007/46*0344*..
Handelsbez.: TOYOTA YARIS, YARIS HYBRID
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 325 VA
26P x = 270 y = 275 VA
27B x = 300 y = 335 HA
27I x = 250 y = 285 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 53521*07
von [mm] bis [mm] um [mm]
26N x = 320 y = 325 8 VA
26J x = 320 y = 325 25 VA
27H x = 300 y = 335 8 HA
27F x = 300 y = 335 19 HA
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0241-20-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 53521
ANLAGE: 20 TOYOTA Radtyp: TTNY
Hersteller: ALCAR WHEELS GmbH Stand: 25.02.2025
______________________________________________________________________________________________________________

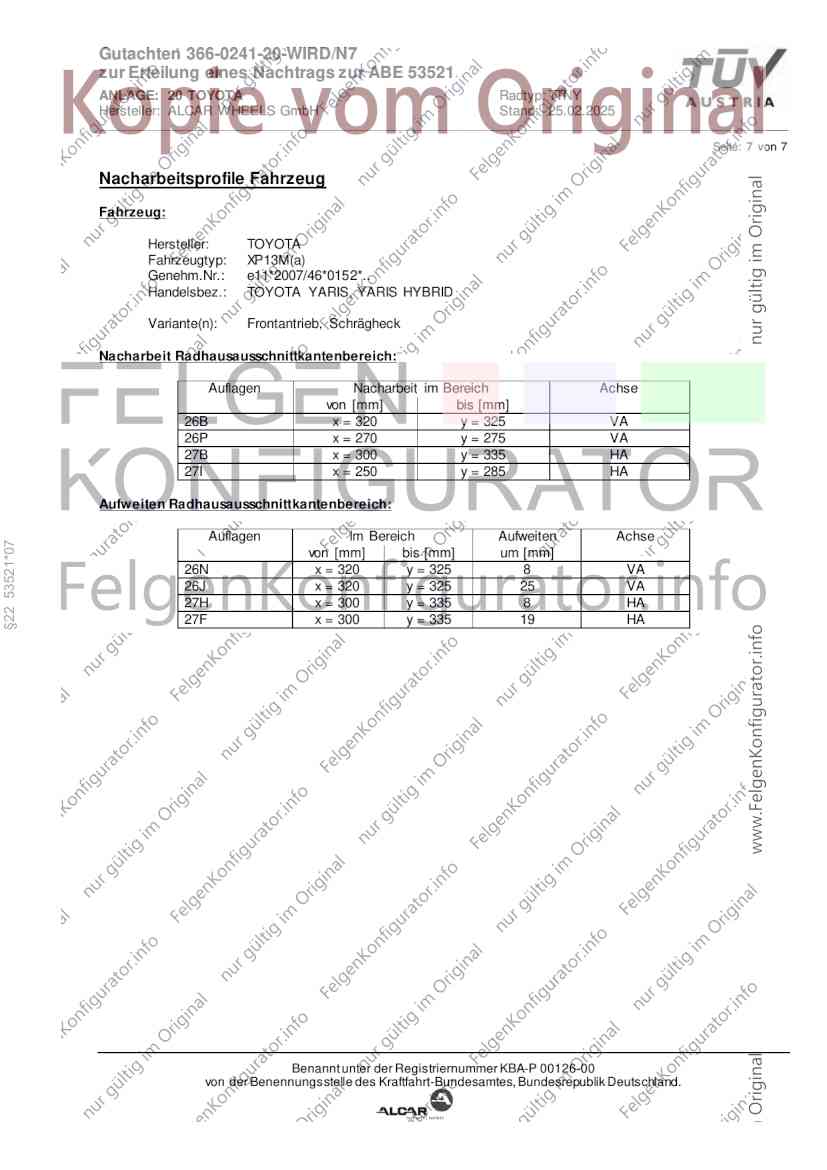

Seite: 7 von 7
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XP13M(a)
Genehm.Nr.: e11*2007/46*0152*..
Handelsbez.: TOYOTA YARIS, YARIS HYBRID
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 325 VA
26P x = 270 y = 275 VA
27B x = 300 y = 335 HA
27I x = 250 y = 285 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 53521*07
von [mm] bis [mm] um [mm]
26N x = 320 y = 325 8 VA
26J x = 320 y = 325 25 VA
27H x = 300 y = 335 8 HA
27F x = 300 y = 335 19 HA
Benannt unter der Registriernummer KBA-P 00126-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
