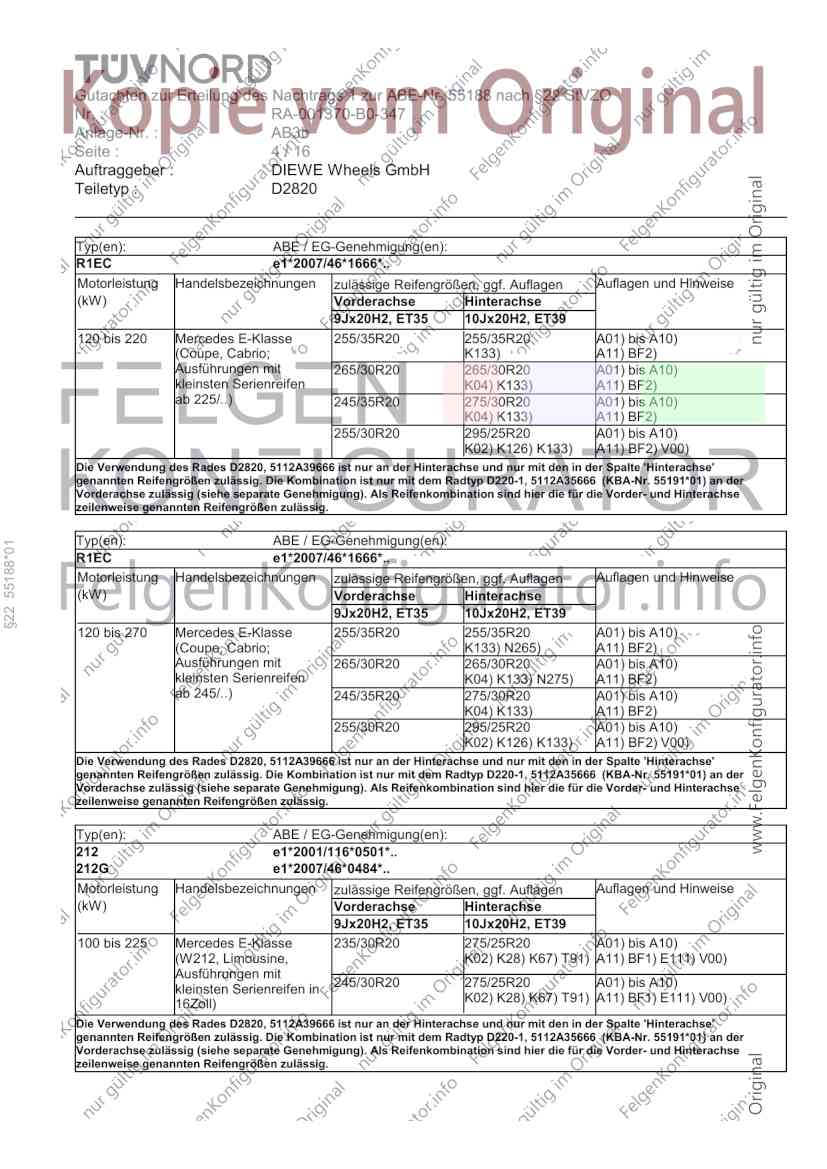

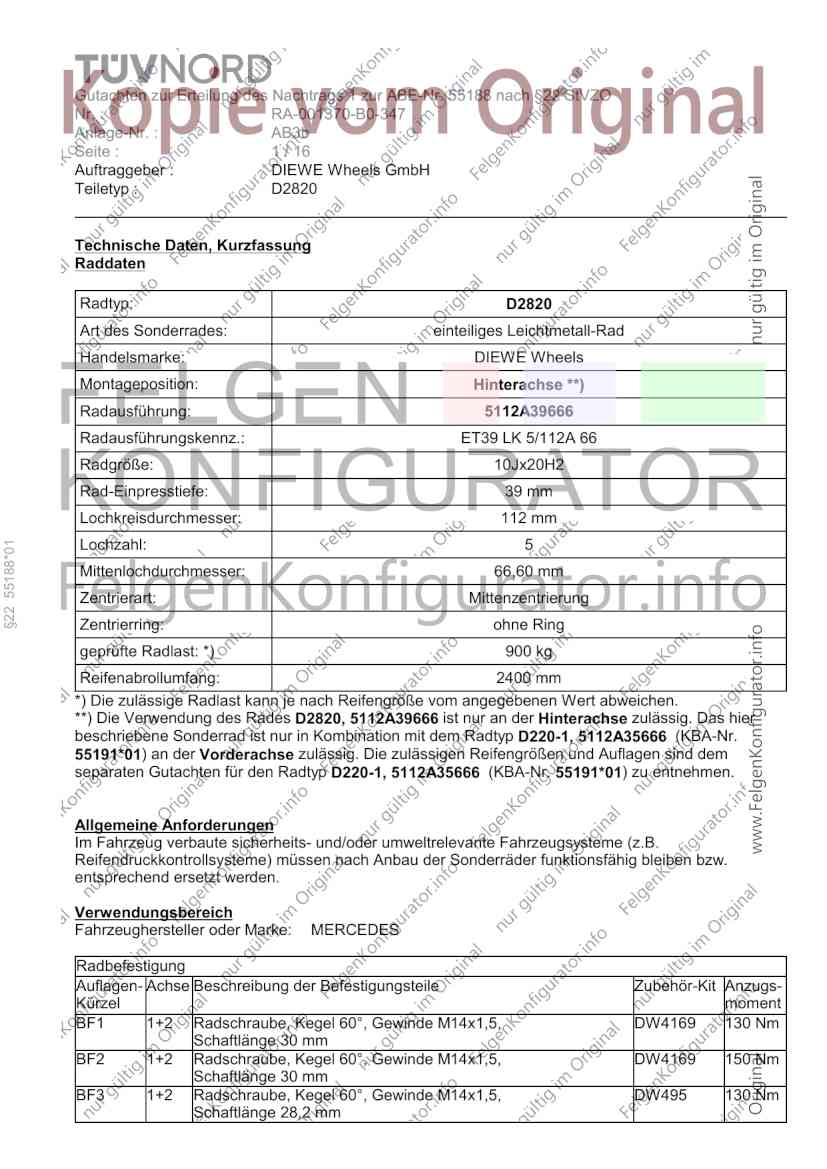

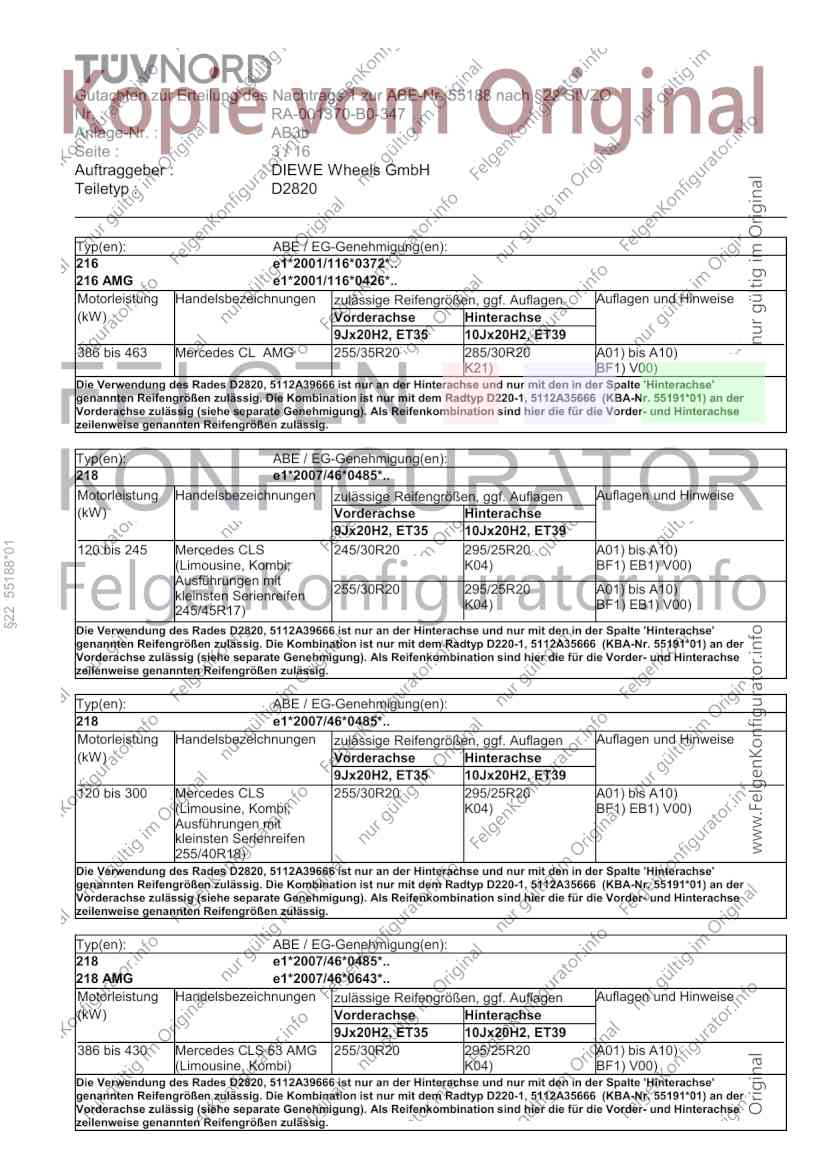

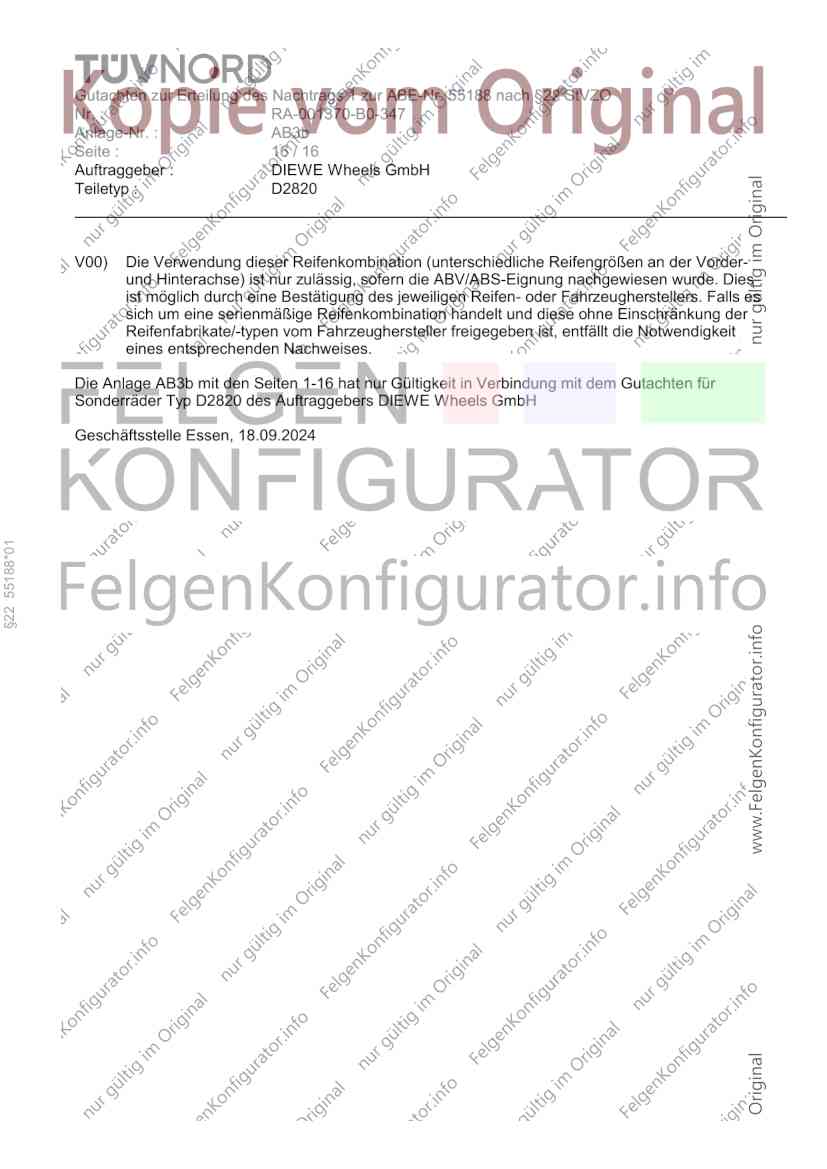

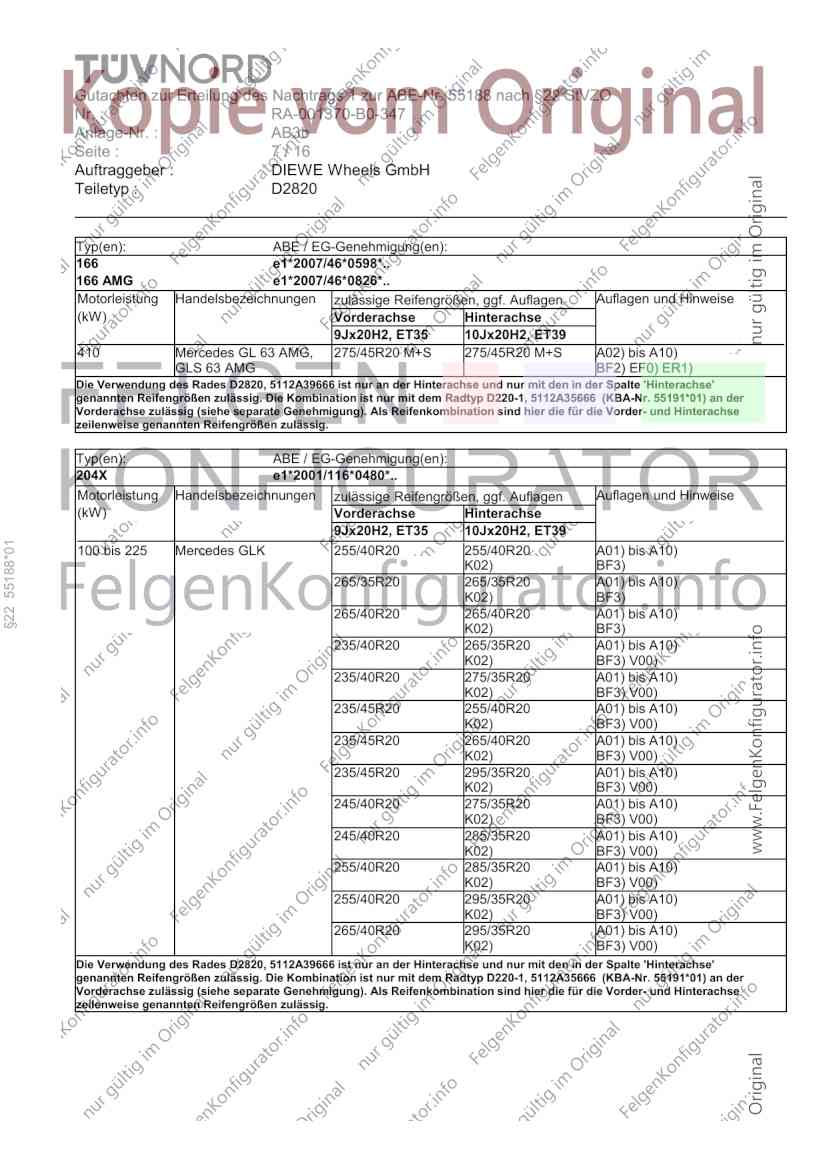

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55188 nach §22 StVZO
Nr. : RA-001370-B0-347
Anlage-Nr. : AB3b
Seite : 1 / 16
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D2820
Technische Daten, Kurzfassung
Raddaten
Radtyp: D2820
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: DIEWE Wheels
Montageposition: Hinterachse **)
Radausführung: 5112A39666
Radausführungskennz.: ET39 LK 5/112A 66
Radgröße: 10Jx20H2
Rad-Einpresstiefe: 39 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
§22 55188*01
Mittenlochdurchmesser: 66,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 900 kg
Reifenabrollumfang: 2400 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
**) Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse zulässig. Das hier
beschriebene Sonderrad ist nur in Kombination mit dem Radtyp D220-1, 5112A35666 (KBA-Nr.
55191*01) an der Vorderachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) zu entnehmen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: MERCEDES
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, DW4169 130 Nm
Schaftlänge 30 mm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, DW4169 150 Nm
Schaftlänge 30 mm
BF3 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, DW495 130 Nm
Schaftlänge 28,2 mm
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55188 nach §22 StVZO
Nr. : RA-001370-B0-347
Anlage-Nr. : AB3b
Seite : 2 / 16
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D2820
Typ(en): ABE / EG-Genehmigung(en):
204 e1*2001/116*0431*..
204 AMG e1*2001/116*0464*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
350 bis 375 Mercedes C-Klasse 245/30R20 265/30R20 A01) bis A10)
C63 AMG, C63 S AMG K02) K28) K103) BF1) V00)
(Limousine, W205) K128)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
204K e1*2001/116*0457*..
204K AMG e1*2001/116*0463*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW)
§22 55188*01
Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
350 bis 375 Mercedes C-Klasse 245/30R20 265/30R20 A01) bis A10)
C63 AMG, C63 S AMG K02) K28) K103) BF1) V00)
(Kombi, S205) K128)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
216 e1*2001/116*0372*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
285 Mercedes CL 255/35R20 285/30R20 A01) bis A10)
(Ausführungen mit K21) BF1) V00)
kleinsten Serienreifen in
17-Zoll und Heckantrieb)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
216 e1*2001/116*0372*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
320 bis 380 Mercedes CL 255/35R20 285/30R20 A01) bis A10)
(Ausführungen mit K21) BF2) V00)
kleinsten Serienreifen in
18-Zoll und Heckantrieb)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55188 nach §22 StVZO
Nr. : RA-001370-B0-347
Anlage-Nr. : AB3b
Seite : 3 / 16
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D2820
Typ(en): ABE / EG-Genehmigung(en):
216 e1*2001/116*0372*..
216 AMG e1*2001/116*0426*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
386 bis 463 Mercedes CL AMG 255/35R20 285/30R20 A01) bis A10)
K21) BF1) V00)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
218 e1*2007/46*0485*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
§22 55188*01
120 bis 245 Mercedes CLS 245/30R20 295/25R20 A01) bis A10)
(Limousine, Kombi; K04) BF1) EB1) V00)
Ausführungen mit
kleinsten Serienreifen 255/30R20 295/25R20 A01) bis A10)
245/45R17) K04) BF1) EB1) V00)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
218 e1*2007/46*0485*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
120 bis 300 Mercedes CLS 255/30R20 295/25R20 A01) bis A10)
(Limousine, Kombi; K04) BF1) EB1) V00)
Ausführungen mit
kleinsten Serienreifen
255/40R18)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
218 e1*2007/46*0485*..
218 AMG e1*2007/46*0643*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
386 bis 430 Mercedes CLS 63 AMG 255/30R20 295/25R20 A01) bis A10)
(Limousine, Kombi) K04) BF1) V00)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55188 nach §22 StVZO
Nr. : RA-001370-B0-347
Anlage-Nr. : AB3b
Seite : 4 / 16
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D2820
Typ(en): ABE / EG-Genehmigung(en):
R1EC e1*2007/46*1666*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
120 bis 220 Mercedes E-Klasse 255/35R20 255/35R20 A01) bis A10)
(Coupe, Cabrio; K133) A11) BF2)
Ausführungen mit 265/30R20 265/30R20 A01) bis A10)
kleinsten Serienreifen K04) K133) A11) BF2)
ab 225/..) 245/35R20 275/30R20 A01) bis A10)
K04) K133) A11) BF2)
255/30R20 295/25R20 A01) bis A10)
K02) K126) K133) A11) BF2) V00)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
§22 55188*01
R1EC e1*2007/46*1666*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
120 bis 270 Mercedes E-Klasse 255/35R20 255/35R20 A01) bis A10)
(Coupe, Cabrio; K133) N265) A11) BF2)
Ausführungen mit 265/30R20 265/30R20 A01) bis A10)
kleinsten Serienreifen K04) K133) N275) A11) BF2)
ab 245/..) 245/35R20 275/30R20 A01) bis A10)
K04) K133) A11) BF2)
255/30R20 295/25R20 A01) bis A10)
K02) K126) K133) A11) BF2) V00)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.

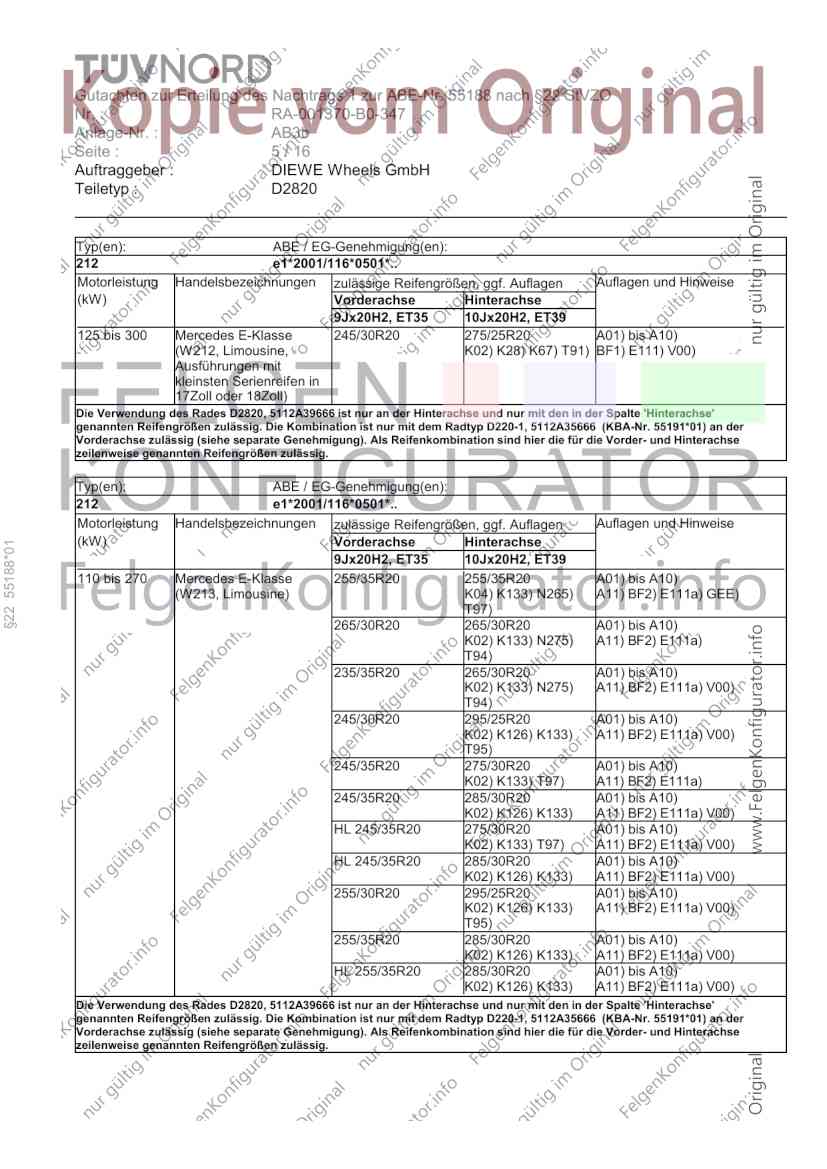

Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
212G e1*2007/46*0484*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
100 bis 225 Mercedes E-Klasse 235/30R20 275/25R20 A01) bis A10)
(W212, Limousine, K02) K28) K67) T91) A11) BF1) E111) V00)
Ausführungen mit
kleinsten Serienreifen in 245/30R20 275/25R20 A01) bis A10)
16Zoll) K02) K28) K67) T91) A11) BF1) E111) V00)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55188 nach §22 StVZO
Nr. : RA-001370-B0-347
Anlage-Nr. : AB3b
Seite : 5 / 16
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D2820
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
125 bis 300 Mercedes E-Klasse 245/30R20 275/25R20 A01) bis A10)
(W212, Limousine, K02) K28) K67) T91) BF1) E111) V00)
Ausführungen mit
kleinsten Serienreifen in
17Zoll oder 18Zoll)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
212 e1*2001/116*0501*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
§22 55188*01
9Jx20H2, ET35 10Jx20H2, ET39
110 bis 270 Mercedes E-Klasse 255/35R20 255/35R20 A01) bis A10)
(W213, Limousine) K04) K133) N265) A11) BF2) E111a) GEE)
T97)
265/30R20 265/30R20 A01) bis A10)
K02) K133) N275) A11) BF2) E111a)
T94)
235/35R20 265/30R20 A01) bis A10)
K02) K133) N275) A11) BF2) E111a) V00)
T94)
245/30R20 295/25R20 A01) bis A10)
K02) K126) K133) A11) BF2) E111a) V00)
T95)
245/35R20 275/30R20 A01) bis A10)
K02) K133) T97) A11) BF2) E111a)
245/35R20 285/30R20 A01) bis A10)
K02) K126) K133) A11) BF2) E111a) V00)
HL 245/35R20 275/30R20 A01) bis A10)
K02) K133) T97) A11) BF2) E111a) V00)
HL 245/35R20 285/30R20 A01) bis A10)
K02) K126) K133) A11) BF2) E111a) V00)
255/30R20 295/25R20 A01) bis A10)
K02) K126) K133) A11) BF2) E111a) V00)
T95)
255/35R20 285/30R20 A01) bis A10)
K02) K126) K133) A11) BF2) E111a) V00)
HL 255/35R20 285/30R20 A01) bis A10)
K02) K126) K133) A11) BF2) E111a) V00)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55188 nach §22 StVZO
Nr. : RA-001370-B0-347
Anlage-Nr. : AB3b

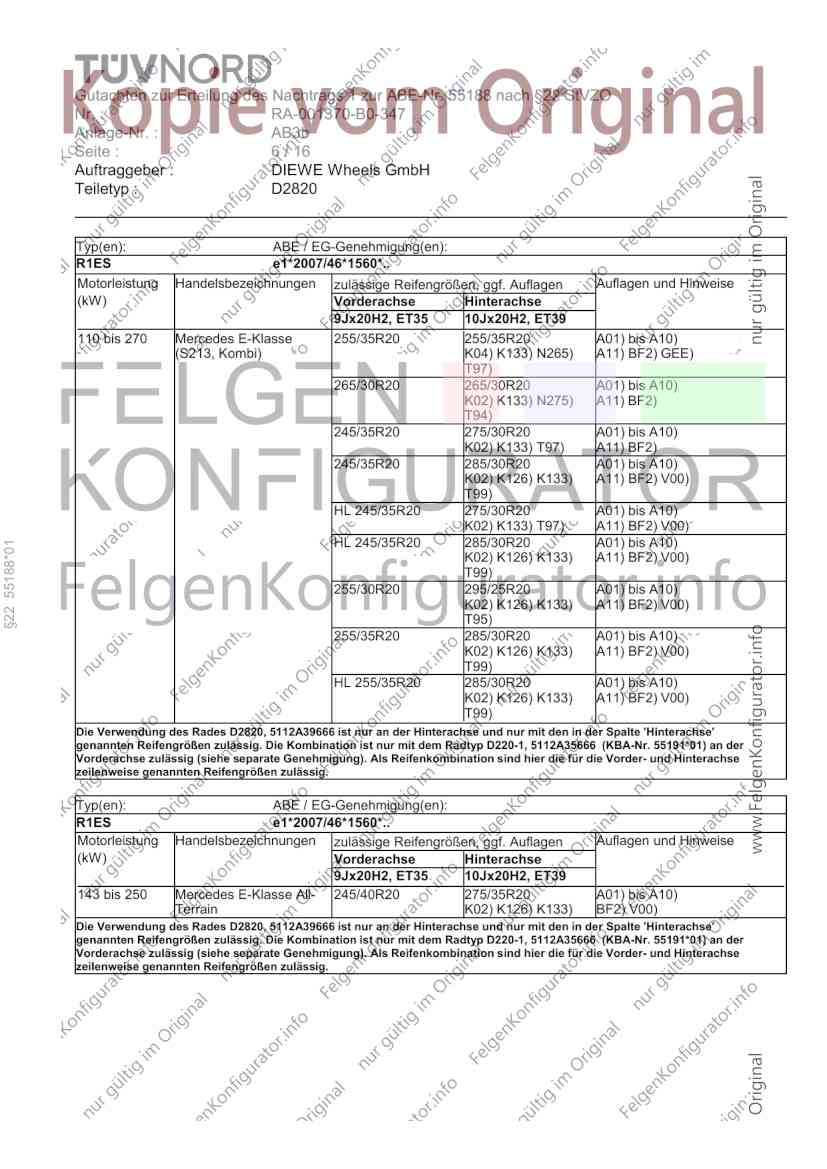

Seite : 6 / 16
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D2820
Typ(en): ABE / EG-Genehmigung(en):
R1ES e1*2007/46*1560*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
110 bis 270 Mercedes E-Klasse 255/35R20 255/35R20 A01) bis A10)
(S213, Kombi) K04) K133) N265) A11) BF2) GEE)
T97)
265/30R20 265/30R20 A01) bis A10)
K02) K133) N275) A11) BF2)
T94)
245/35R20 275/30R20 A01) bis A10)
K02) K133) T97) A11) BF2)
245/35R20 285/30R20 A01) bis A10)
K02) K126) K133) A11) BF2) V00)
T99)
HL 245/35R20 275/30R20 A01) bis A10)
K02) K133) T97) A11) BF2) V00)
HL 245/35R20 285/30R20 A01) bis A10)
§22 55188*01
K02) K126) K133) A11) BF2) V00)
T99)
255/30R20 295/25R20 A01) bis A10)
K02) K126) K133) A11) BF2) V00)
T95)
255/35R20 285/30R20 A01) bis A10)
K02) K126) K133) A11) BF2) V00)
T99)
HL 255/35R20 285/30R20 A01) bis A10)
K02) K126) K133) A11) BF2) V00)
T99)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
R1ES e1*2007/46*1560*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
143 bis 250 Mercedes E-Klasse All- 245/40R20 275/35R20 A01) bis A10)
Terrain K02) K126) K133) BF2) V00)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55188 nach §22 StVZO
Nr. : RA-001370-B0-347
Anlage-Nr. : AB3b
Seite : 7 / 16
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D2820
Typ(en): ABE / EG-Genehmigung(en):
166 e1*2007/46*0598*..
166 AMG e1*2007/46*0826*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
410 Mercedes GL 63 AMG, 275/45R20 M+S 275/45R20 M+S A02) bis A10)
GLS 63 AMG BF2) EF0) ER1)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
204X e1*2001/116*0480*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
§22 55188*01
100 bis 225 Mercedes GLK 255/40R20 255/40R20 A01) bis A10)
K02) BF3)
265/35R20 265/35R20 A01) bis A10)
K02) BF3)
265/40R20 265/40R20 A01) bis A10)
K02) BF3)
235/40R20 265/35R20 A01) bis A10)
K02) BF3) V00)
235/40R20 275/35R20 A01) bis A10)
K02) BF3) V00)
235/45R20 255/40R20 A01) bis A10)
K02) BF3) V00)
235/45R20 265/40R20 A01) bis A10)
K02) BF3) V00)
235/45R20 295/35R20 A01) bis A10)
K02) BF3) V00)
245/40R20 275/35R20 A01) bis A10)
K02) BF3) V00)
245/40R20 285/35R20 A01) bis A10)
K02) BF3) V00)
255/40R20 285/35R20 A01) bis A10)
K02) BF3) V00)
255/40R20 295/35R20 A01) bis A10)
K02) BF3) V00)
265/40R20 295/35R20 A01) bis A10)
K02) BF3) V00)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55188 nach §22 StVZO
Nr. : RA-001370-B0-347
Anlage-Nr. : AB3b

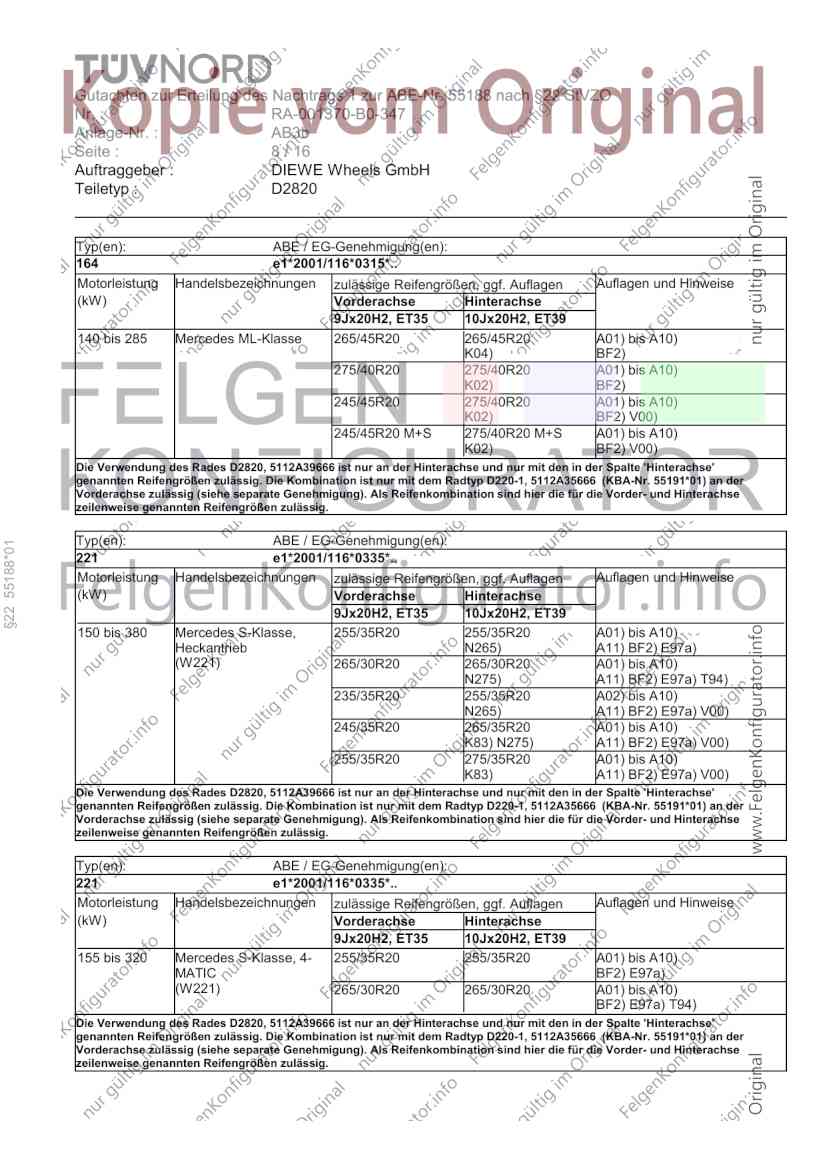

Seite : 8 / 16
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D2820
Typ(en): ABE / EG-Genehmigung(en):
164 e1*2001/116*0315*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
140 bis 285 Mercedes ML-Klasse 265/45R20 265/45R20 A01) bis A10)
K04) BF2)
275/40R20 275/40R20 A01) bis A10)
K02) BF2)
245/45R20 275/40R20 A01) bis A10)
K02) BF2) V00)
245/45R20 M+S 275/40R20 M+S A01) bis A10)
K02) BF2) V00)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
§22 55188*01
221 e1*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
150 bis 380 Mercedes S-Klasse, 255/35R20 255/35R20 A01) bis A10)
Heckantrieb N265) A11) BF2) E97a)
(W221) 265/30R20 265/30R20 A01) bis A10)
N275) A11) BF2) E97a) T94)
235/35R20 255/35R20 A02) bis A10)
N265) A11) BF2) E97a) V00)
245/35R20 265/35R20 A01) bis A10)
K83) N275) A11) BF2) E97a) V00)
255/35R20 275/35R20 A01) bis A10)
K83) A11) BF2) E97a) V00)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
155 bis 320 Mercedes S-Klasse, 4- 255/35R20 255/35R20 A01) bis A10)
MATIC BF2) E97a)
(W221) 265/30R20 265/30R20 A01) bis A10)
BF2) E97a) T94)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55188 nach §22 StVZO
Nr. : RA-001370-B0-347
Anlage-Nr. : AB3b

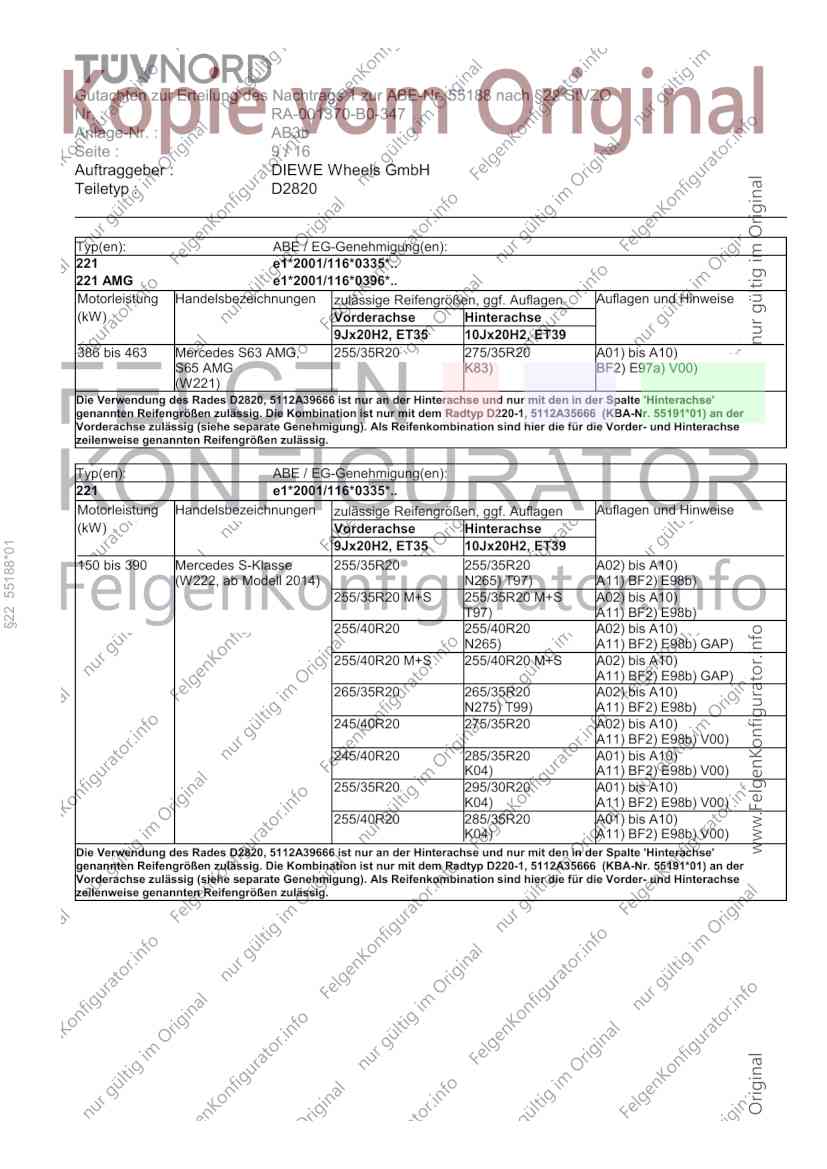

Seite : 9 / 16
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D2820
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
221 AMG e1*2001/116*0396*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
386 bis 463 Mercedes S63 AMG, 255/35R20 275/35R20 A01) bis A10)
S65 AMG K83) BF2) E97a) V00)
(W221)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
§22 55188*01
9Jx20H2, ET35 10Jx20H2, ET39
150 bis 390 Mercedes S-Klasse 255/35R20 255/35R20 A02) bis A10)
(W222, ab Modell 2014) N265) T97) A11) BF2) E98b)
255/35R20 M+S 255/35R20 M+S A02) bis A10)
T97) A11) BF2) E98b)
255/40R20 255/40R20 A02) bis A10)
N265) A11) BF2) E98b) GAP)
255/40R20 M+S 255/40R20 M+S A02) bis A10)
A11) BF2) E98b) GAP)
265/35R20 265/35R20 A02) bis A10)
N275) T99) A11) BF2) E98b)
245/40R20 275/35R20 A02) bis A10)
A11) BF2) E98b) V00)
245/40R20 285/35R20 A01) bis A10)
K04) A11) BF2) E98b) V00)
255/35R20 295/30R20 A01) bis A10)
K04) A11) BF2) E98b) V00)
255/40R20 285/35R20 A01) bis A10)
K04) A11) BF2) E98b) V00)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55188 nach §22 StVZO
Nr. : RA-001370-B0-347
Anlage-Nr. : AB3b

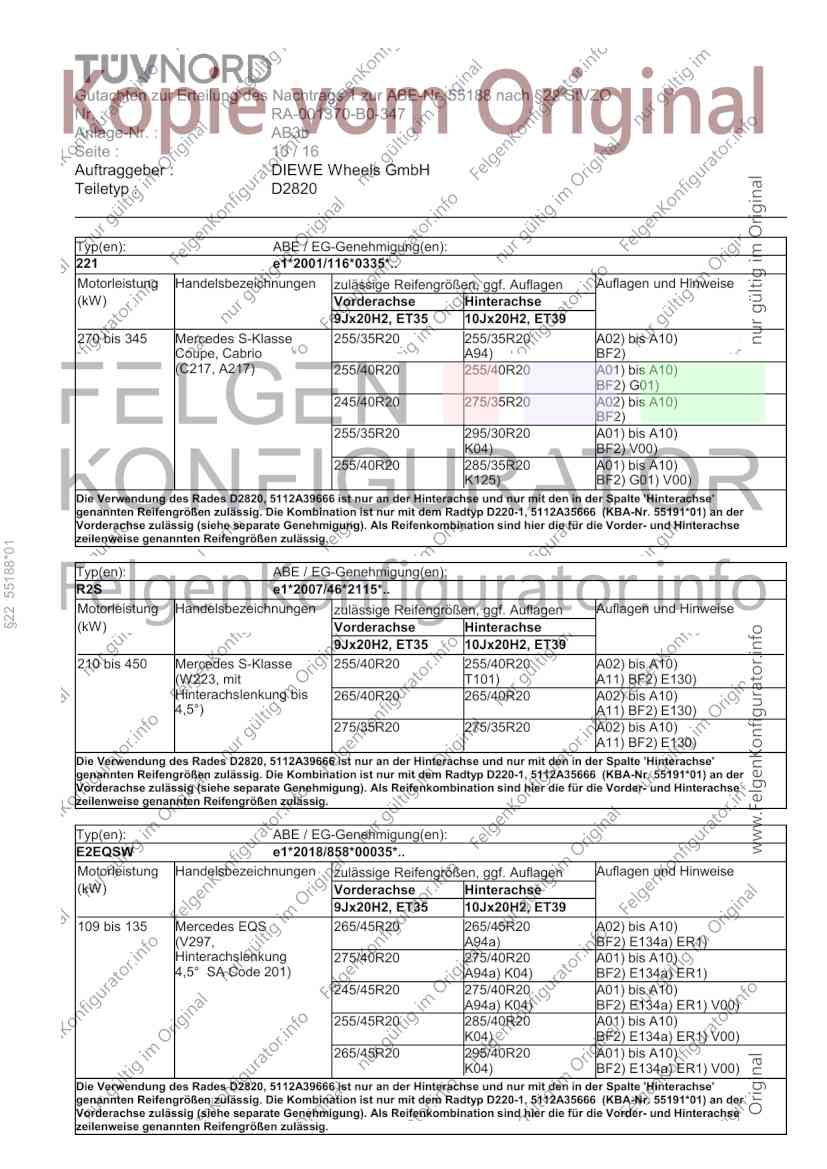

Seite : 10 / 16
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D2820
Typ(en): ABE / EG-Genehmigung(en):
221 e1*2001/116*0335*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
270 bis 345 Mercedes S-Klasse 255/35R20 255/35R20 A02) bis A10)
Coupe, Cabrio A94) BF2)
(C217, A217) 255/40R20 255/40R20 A01) bis A10)
BF2) G01)
245/40R20 275/35R20 A02) bis A10)
BF2)
255/35R20 295/30R20 A01) bis A10)
K04) BF2) V00)
255/40R20 285/35R20 A01) bis A10)
K125) BF2) G01) V00)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
§22 55188*01
Typ(en): ABE / EG-Genehmigung(en):
R2S e1*2007/46*2115*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
210 bis 450 Mercedes S-Klasse 255/40R20 255/40R20 A02) bis A10)
(W223, mit T101) A11) BF2) E130)
Hinterachslenkung bis 265/40R20 265/40R20 A02) bis A10)
4,5°) A11) BF2) E130)
275/35R20 275/35R20 A02) bis A10)
A11) BF2) E130)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
E2EQSW e1*2018/858*00035*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
109 bis 135 Mercedes EQS 265/45R20 265/45R20 A02) bis A10)
(V297, A94a) BF2) E134a) ER1)
Hinterachslenkung 275/40R20 275/40R20 A01) bis A10)
4,5° SA Code 201) A94a) K04) BF2) E134a) ER1)
245/45R20 275/40R20 A01) bis A10)
A94a) K04) BF2) E134a) ER1) V00)
255/45R20 285/40R20 A01) bis A10)
K04) BF2) E134a) ER1) V00)
265/45R20 295/40R20 A01) bis A10)
K04) BF2) E134a) ER1) V00)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55188 nach §22 StVZO
Nr. : RA-001370-B0-347
Anlage-Nr. : AB3b

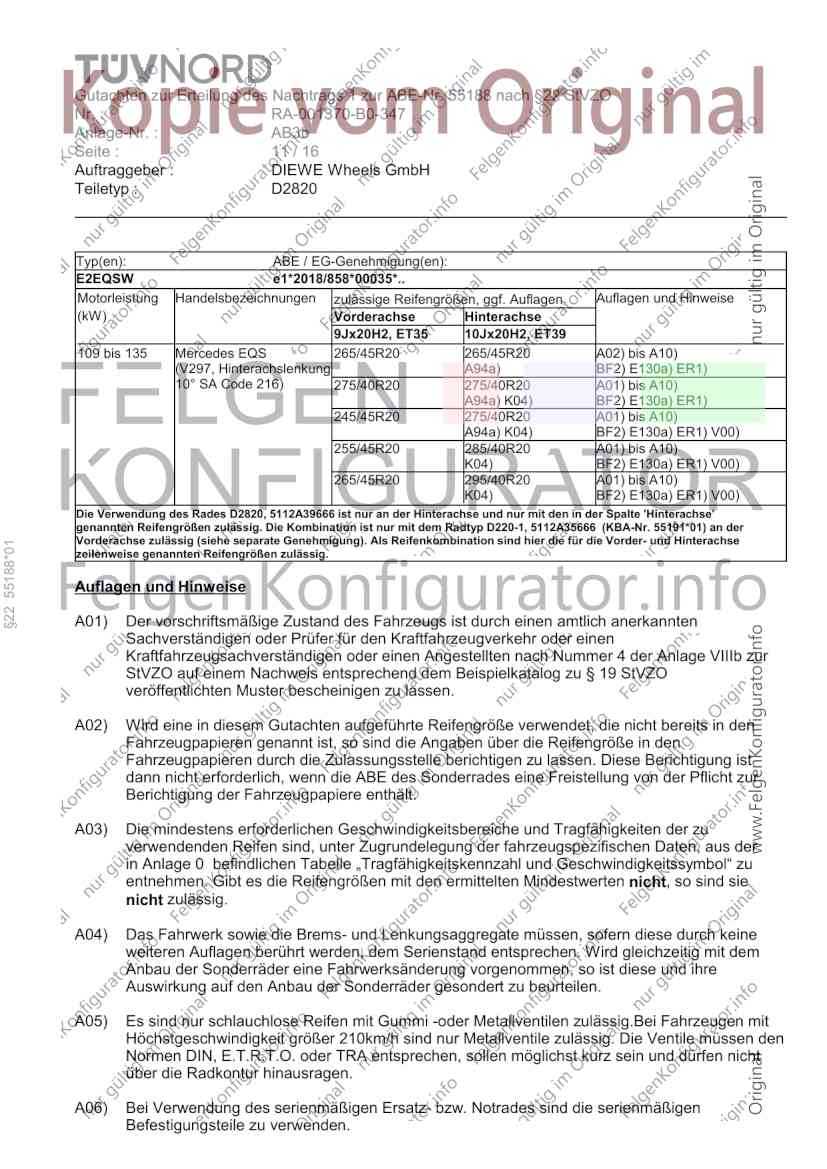

Seite : 11 / 16
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D2820
Typ(en): ABE / EG-Genehmigung(en):
E2EQSW e1*2018/858*00035*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, ET35 10Jx20H2, ET39
109 bis 135 Mercedes EQS 265/45R20 265/45R20 A02) bis A10)
(V297, Hinterachslenkung A94a) BF2) E130a) ER1)
10° SA Code 216) 275/40R20 275/40R20 A01) bis A10)
A94a) K04) BF2) E130a) ER1)
245/45R20 275/40R20 A01) bis A10)
A94a) K04) BF2) E130a) ER1) V00)
255/45R20 285/40R20 A01) bis A10)
K04) BF2) E130a) ER1) V00)
265/45R20 295/40R20 A01) bis A10)
K04) BF2) E130a) ER1) V00)
Die Verwendung des Rades D2820, 5112A39666 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D220-1, 5112A35666 (KBA-Nr. 55191*01) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
§22 55188*01
zeilenweise genannten Reifengrößen zulässig.
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55188 nach §22 StVZO
Nr. : RA-001370-B0-347
Anlage-Nr. : AB3b
Seite : 12 / 16
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D2820

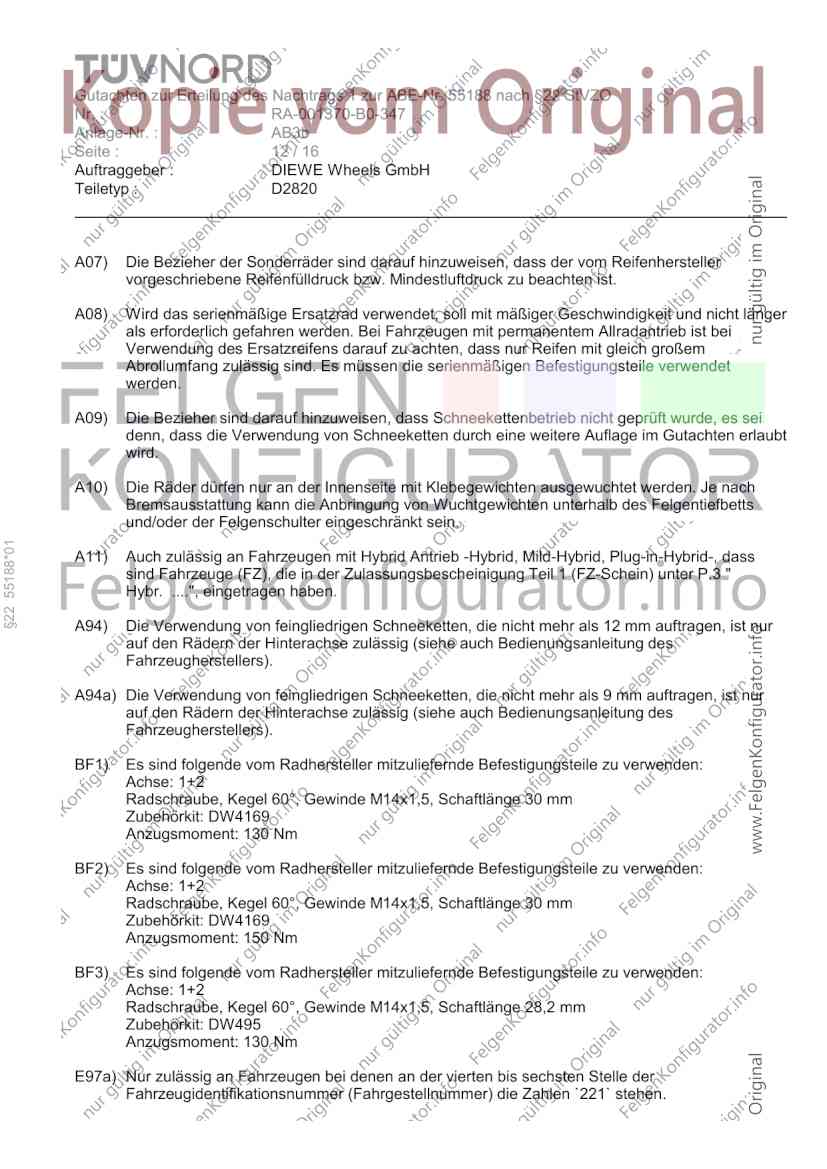

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
§22 55188*01
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Zubehörkit: DW4169
Anzugsmoment: 130 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Zubehörkit: DW4169
Anzugsmoment: 150 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28,2 mm
Zubehörkit: DW495
Anzugsmoment: 130 Nm
E97a) Nur zulässig an Fahrzeugen bei denen an der vierten bis sechsten Stelle der
Fahrzeugidentifikationsnummer (Fahrgestellnummer) die Zahlen `221` stehen.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55188 nach §22 StVZO
Nr. : RA-001370-B0-347
Anlage-Nr. : AB3b
Seite : 13 / 16
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D2820

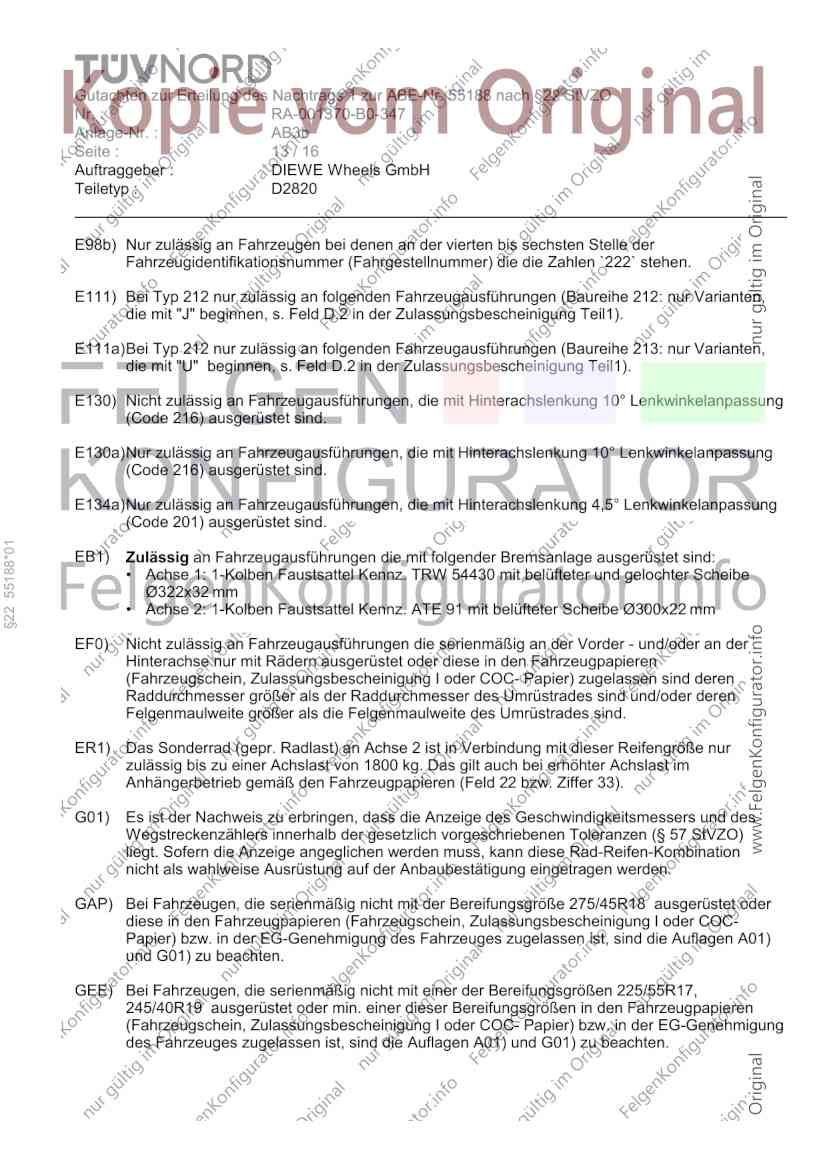

E98b) Nur zulässig an Fahrzeugen bei denen an der vierten bis sechsten Stelle der
Fahrzeugidentifikationsnummer (Fahrgestellnummer) die die Zahlen `222` stehen.
E111) Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 212: nur Varianten,
die mit "J" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
E111a)Bei Typ 212 nur zulässig an folgenden Fahrzeugausführungen (Baureihe 213: nur Varianten,
die mit "U" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil1).
E130) Nicht zulässig an Fahrzeugausführungen, die mit Hinterachslenkung 10° Lenkwinkelanpassung
(Code 216) ausgerüstet sind.
E130a)Nur zulässig an Fahrzeugausführungen, die mit Hinterachslenkung 10° Lenkwinkelanpassung
(Code 216) ausgerüstet sind.
E134a)Nur zulässig an Fahrzeugausführungen, die mit Hinterachslenkung 4,5° Lenkwinkelanpassung
(Code 201) ausgerüstet sind.
§22 55188*01
EB1) Zulässig an Fahrzeugausführungen die mit folgender Bremsanlage ausgerüstet sind:
• Achse 1: 1-Kolben Faustsattel Kennz. TRW 54430 mit belüfteter und gelochter Scheibe
Ø322x32 mm
• Achse 2: 1-Kolben Faustsattel Kennz. ATE 91 mit belüfteter Scheibe Ø300x22 mm
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) an Achse 2 ist in Verbindung mit dieser Reifengröße nur
zulässig bis zu einer Achslast von 1800 kg. Das gilt auch bei erhöhter Achslast im
Anhängerbetrieb gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GAP) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 275/45R18 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GEE) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17,
245/40R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55188 nach §22 StVZO
Nr. : RA-001370-B0-347
Anlage-Nr. : AB3b
Seite : 14 / 16
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D2820

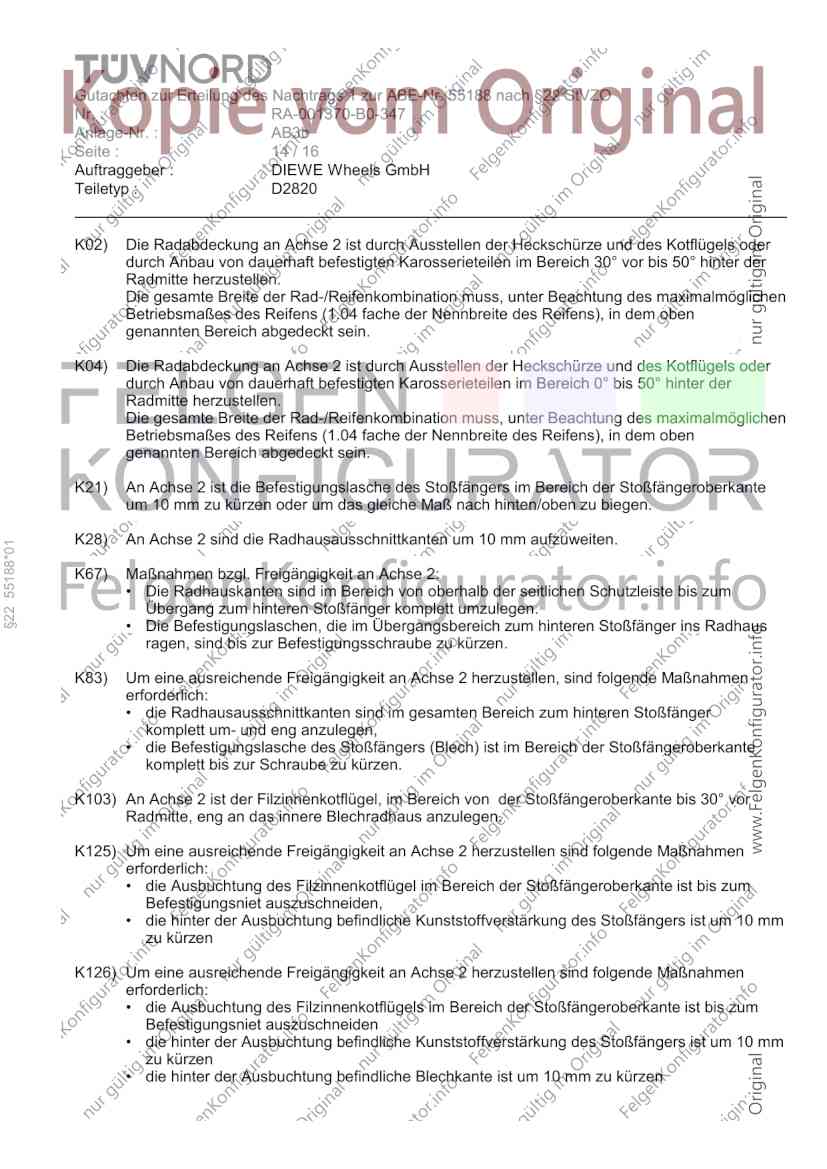

K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der Stoßfängeroberkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
§22 55188*01
K67) Maßnahmen bzgl. Freigängigkeit an Achse 2:
• Die Radhauskanten sind im Bereich von oberhalb der seitlichen Schutzleiste bis zum
Übergang zum hinteren Stoßfänger komplett umzulegen.
• Die Befestigungslaschen, die im Übergangsbereich zum hinteren Stoßfänger ins Radhaus
ragen, sind bis zur Befestigungsschraube zu kürzen.
K83) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
• die Radhausausschnittkanten sind im gesamten Bereich zum hinteren Stoßfänger
komplett um- und eng anzulegen,
• die Befestigungslasche des Stoßfängers (Blech) ist im Bereich der Stoßfängeroberkante
komplett bis zur Schraube zu kürzen.
K103) An Achse 2 ist der Filzinnenkotflügel, im Bereich von der Stoßfängeroberkante bis 30° vor
Radmitte, eng an das innere Blechradhaus anzulegen.
K125) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Ausbuchtung des Filzinnenkotflügel im Bereich der Stoßfängeroberkante ist bis zum
Befestigungsniet auszuschneiden,
• die hinter der Ausbuchtung befindliche Kunststoffverstärkung des Stoßfängers ist um 10 mm
zu kürzen
K126) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Ausbuchtung des Filzinnenkotflügels im Bereich der Stoßfängeroberkante ist bis zum
Befestigungsniet auszuschneiden
• die hinter der Ausbuchtung befindliche Kunststoffverstärkung des Stoßfängers ist um 10 mm
zu kürzen
• die hinter der Ausbuchtung befindliche Blechkante ist um 10 mm zu kürzen
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55188 nach §22 StVZO
Nr. : RA-001370-B0-347
Anlage-Nr. : AB3b
Seite : 15 / 16
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D2820

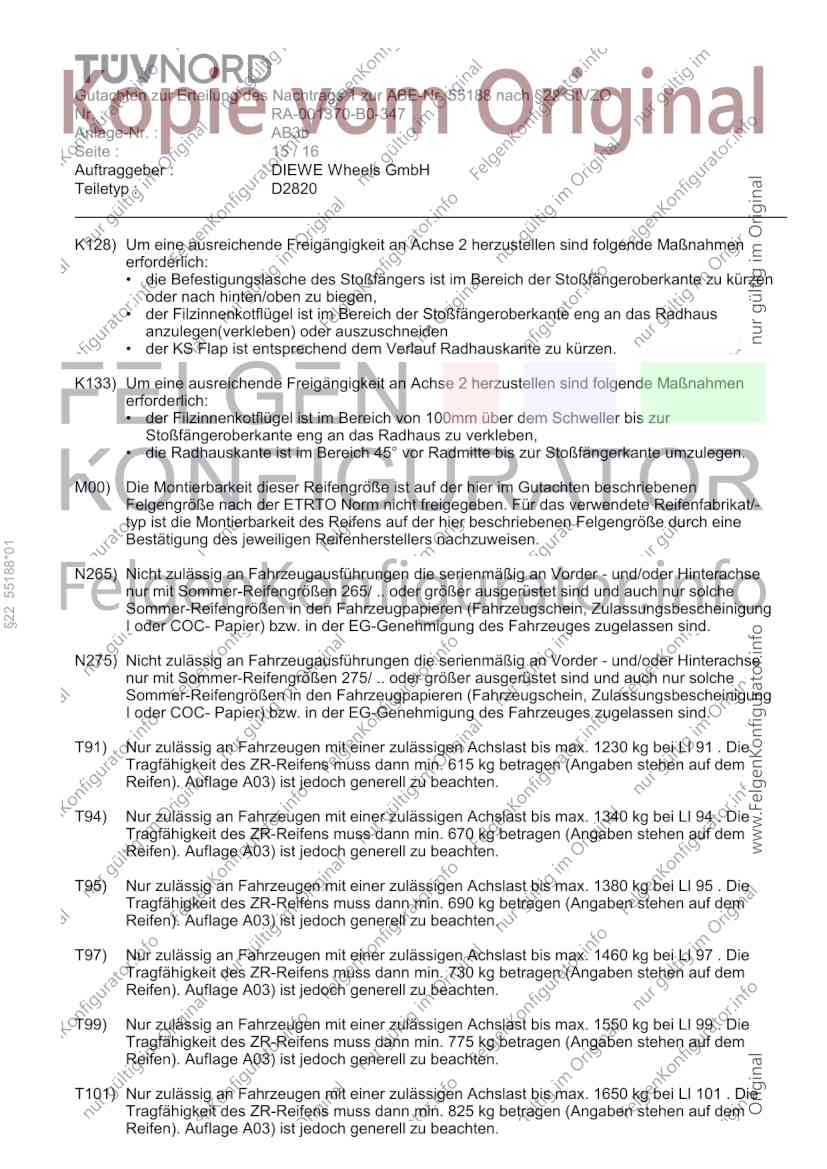

K128) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• die Befestigungslasche des Stoßfängers ist im Bereich der Stoßfängeroberkante zu kürzen
oder nach hinten/oben zu biegen,
• der Filzinnenkotflügel ist im Bereich der Stoßfängeroberkante eng an das Radhaus
anzulegen(verkleben) oder auszuschneiden
• der KS Flap ist entsprechend dem Verlauf Radhauskante zu kürzen.
K133) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• der Filzinnenkotflügel ist im Bereich von 100mm über dem Schweller bis zur
Stoßfängeroberkante eng an das Radhaus zu verkleben,
• die Radhauskante ist im Bereich 45° vor Radmitte bis zur Stoßfängerkante umzulegen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
§22 55188*01
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N275) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 275/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T94) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1340 kg bei LI 94 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 670 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T97) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1460 kg bei LI 97 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 730 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T101) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1650 kg bei LI 101 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 825 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55188 nach §22 StVZO
Nr. : RA-001370-B0-347
Anlage-Nr. : AB3b
Seite : 16 / 16
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D2820
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage AB3b mit den Seiten 1-16 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ D2820 des Auftraggebers DIEWE Wheels GmbH
Geschäftsstelle Essen, 18.09.2024
§22 55188*01
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9

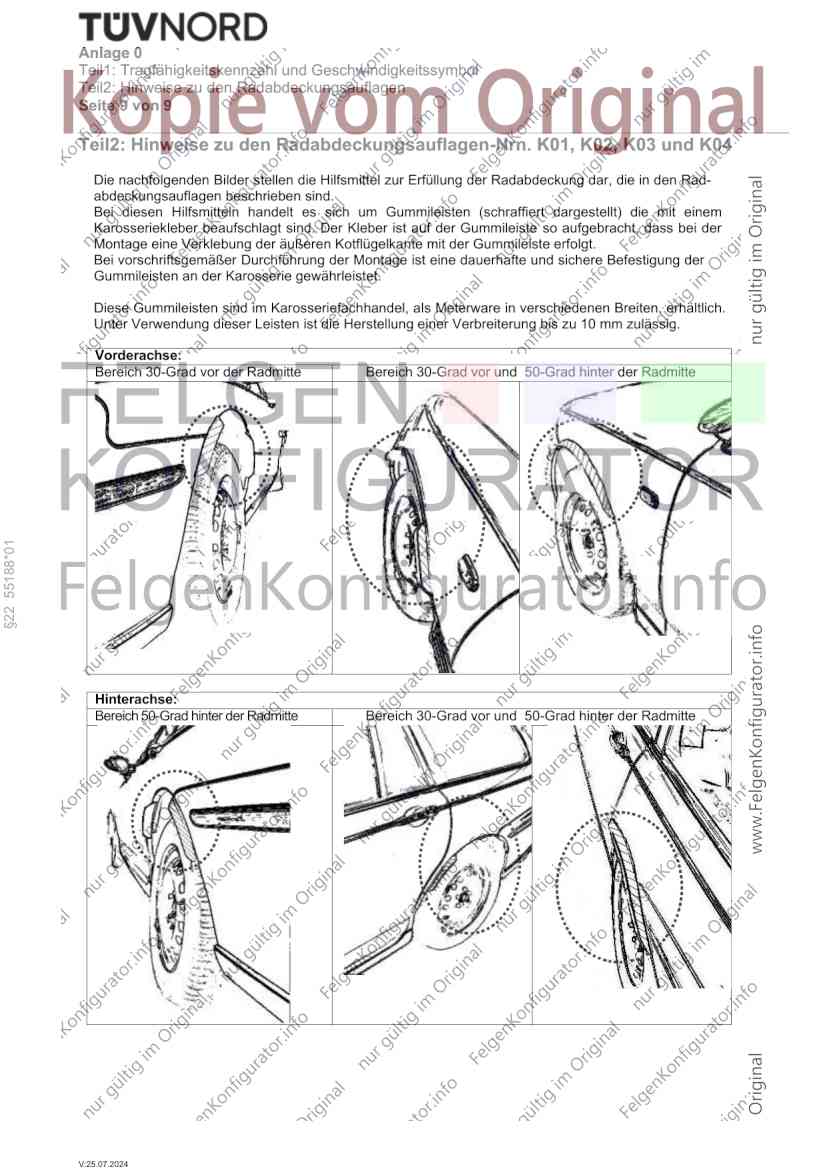

Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 55188*01
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:25.07.2024
