Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55191 nach §22 StVZO
Nr. : RA-001369-C0-347
Anlage-Nr. : AB8

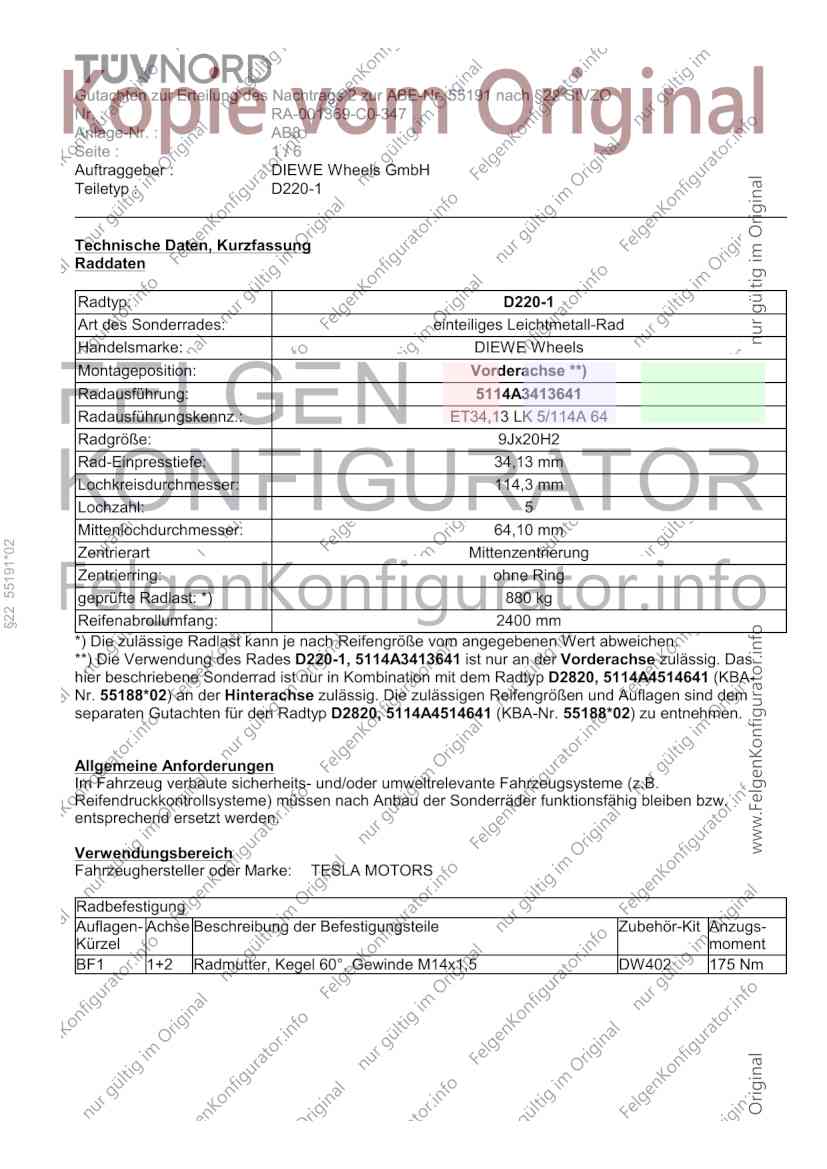

Seite : 1/6
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D220-1
Technische Daten, Kurzfassung
Raddaten
Radtyp: D220-1
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: DIEWE Wheels
Montageposition: Vorderachse **)
Radausführung: 5114A3413641
Radausführungskennz.: ET34,13 LK 5/114A 64
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 34,13 mm
Lochkreisdurchmesser: 114,3 mm
Lochzahl: 5
Mittenlochdurchmesser: 64,10 mm
§22 55191*02
Zentrierart Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 880 kg
Reifenabrollumfang: 2400 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
**) Die Verwendung des Rades D220-1, 5114A3413641 ist nur an der Vorderachse zulässig. Das
hier beschriebene Sonderrad ist nur in Kombination mit dem Radtyp D2820, 5114A4514641 (KBA-
Nr. 55188*02) an der Hinterachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp D2820, 5114A4514641 (KBA-Nr. 55188*02) zu entnehmen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: TESLA MOTORS
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M14x1,5 DW402 175 Nm
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55191 nach §22 StVZO
Nr. : RA-001369-C0-347
Anlage-Nr. : AB8

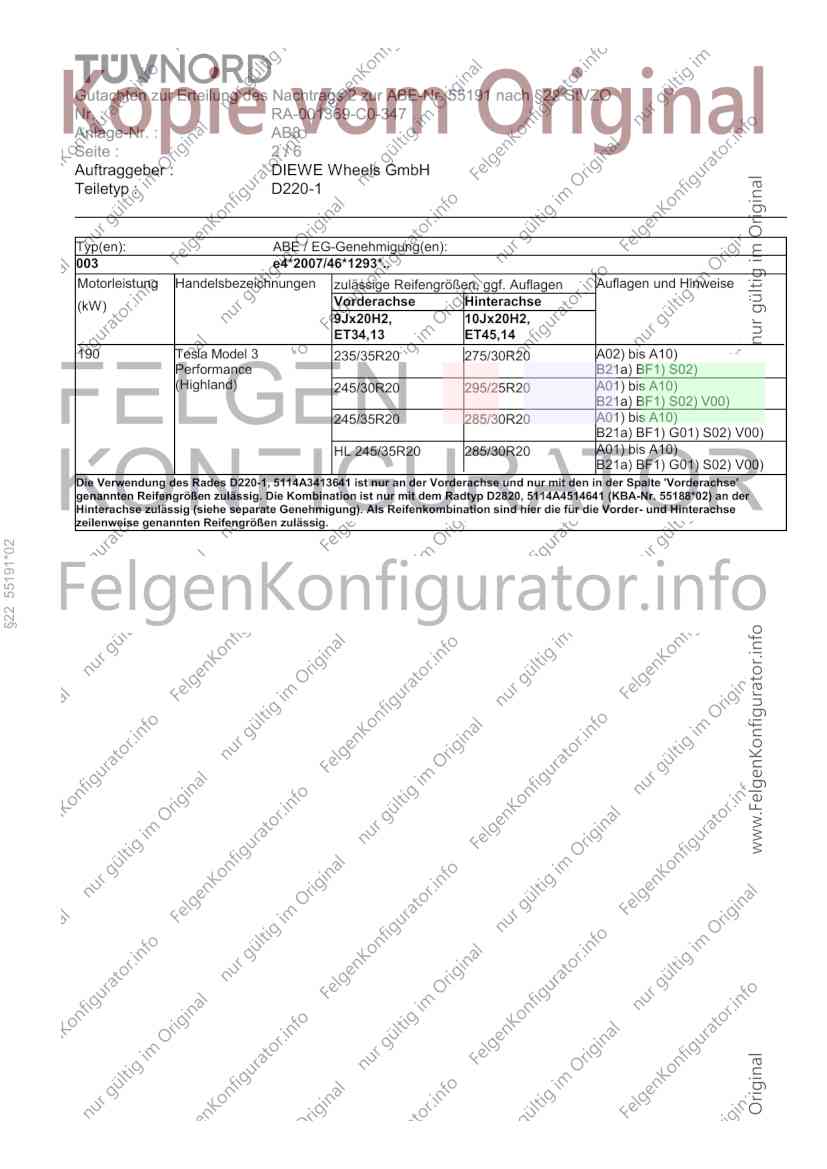

Seite : 2/6
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D220-1
Typ(en): ABE / EG-Genehmigung(en):
003 e4*2007/46*1293*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, 10Jx20H2,
ET34,13 ET45,14
190 Tesla Model 3 235/35R20 275/30R20 A02) bis A10)
Performance B21a) BF1) S02)
(Highland) 245/30R20 295/25R20 A01) bis A10)
B21a) BF1) S02) V00)
245/35R20 285/30R20 A01) bis A10)
B21a) BF1) G01) S02) V00)
HL 245/35R20 285/30R20 A01) bis A10)
B21a) BF1) G01) S02) V00)
Die Verwendung des Rades D220-1, 5114A3413641 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D2820, 5114A4514641 (KBA-Nr. 55188*02) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
§22 55191*02
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55191 nach §22 StVZO
Nr. : RA-001369-C0-347
Anlage-Nr. : AB8

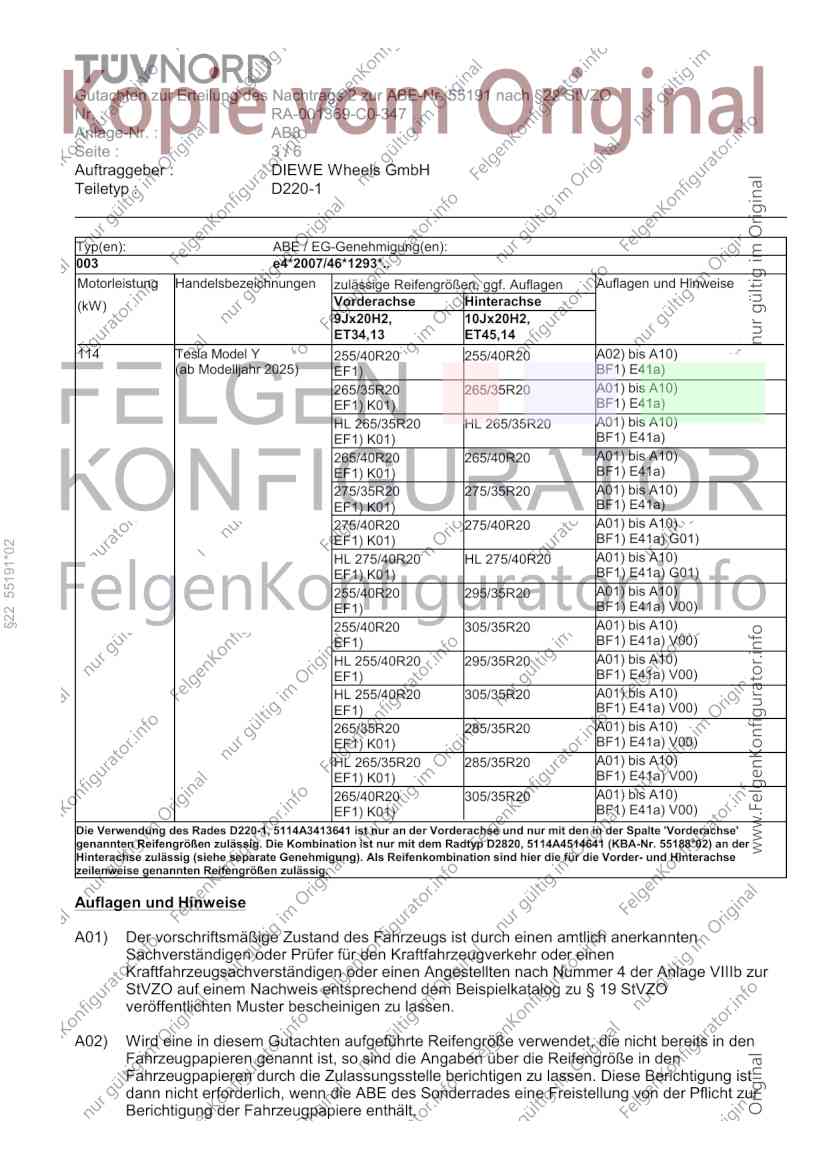

Seite : 3/6
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D220-1
Typ(en): ABE / EG-Genehmigung(en):
003 e4*2007/46*1293*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
9Jx20H2, 10Jx20H2,
ET34,13 ET45,14
114 Tesla Model Y 255/40R20 255/40R20 A02) bis A10)
(ab Modelljahr 2025) EF1) BF1) E41a)
265/35R20 265/35R20 A01) bis A10)
EF1) K01) BF1) E41a)
HL 265/35R20 HL 265/35R20 A01) bis A10)
EF1) K01) BF1) E41a)
265/40R20 265/40R20 A01) bis A10)
EF1) K01) BF1) E41a)
275/35R20 275/35R20 A01) bis A10)
EF1) K01) BF1) E41a)
275/40R20 275/40R20 A01) bis A10)
EF1) K01) BF1) E41a) G01)
§22 55191*02
HL 275/40R20 HL 275/40R20 A01) bis A10)
EF1) K01) BF1) E41a) G01)
255/40R20 295/35R20 A01) bis A10)
EF1) BF1) E41a) V00)
255/40R20 305/35R20 A01) bis A10)
EF1) BF1) E41a) V00)
HL 255/40R20 295/35R20 A01) bis A10)
EF1) BF1) E41a) V00)
HL 255/40R20 305/35R20 A01) bis A10)
EF1) BF1) E41a) V00)
265/35R20 285/35R20 A01) bis A10)
EF1) K01) BF1) E41a) V00)
HL 265/35R20 285/35R20 A01) bis A10)
EF1) K01) BF1) E41a) V00)
265/40R20 305/35R20 A01) bis A10)
EF1) K01) BF1) E41a) V00)
Die Verwendung des Rades D220-1, 5114A3413641 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp D2820, 5114A4514641 (KBA-Nr. 55188*02) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55191 nach §22 StVZO
Nr. : RA-001369-C0-347
Anlage-Nr. : AB8

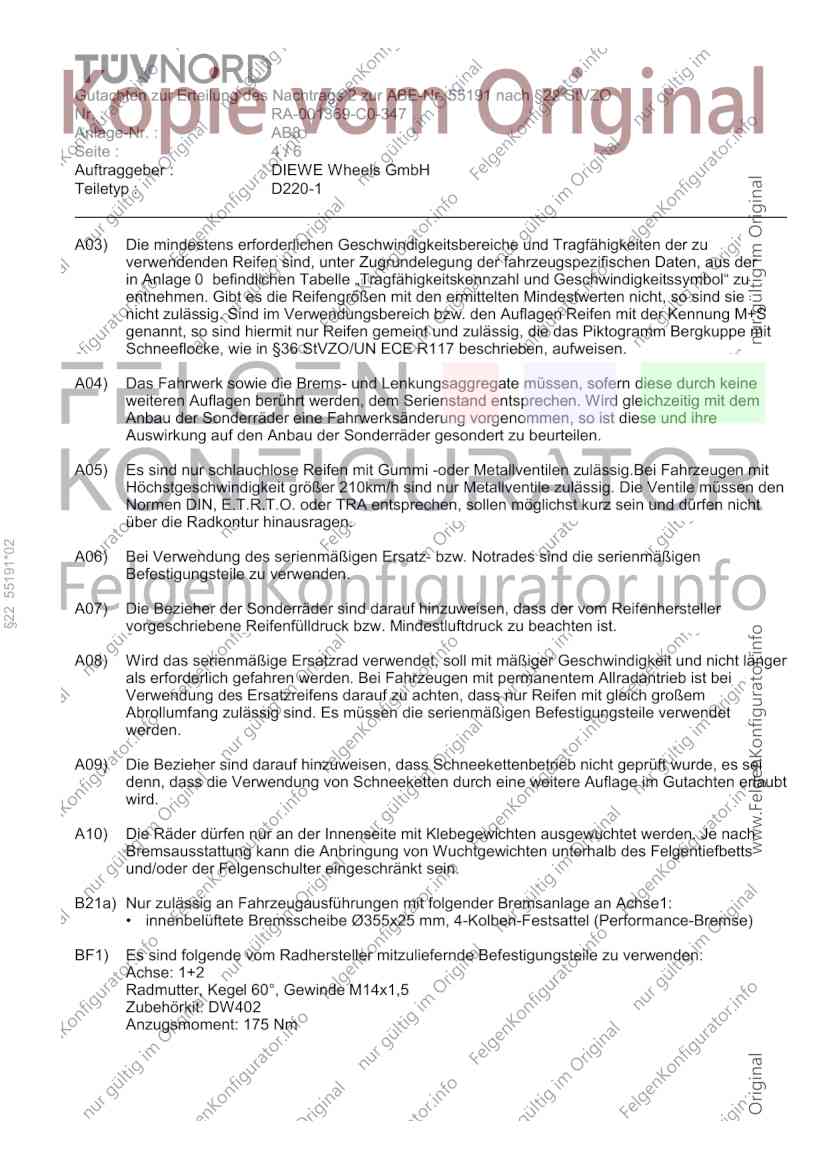

Seite : 4/6
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D220-1
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
§22 55191*02
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
B21a) Nur zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse1:
• innenbelüftete Bremsscheibe Ø355x25 mm, 4-Kolben-Festsattel (Performance-Bremse)
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radmutter, Kegel 60°, Gewinde M14x1,5
Zubehörkit: DW402
Anzugsmoment: 175 Nm
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55191 nach §22 StVZO
Nr. : RA-001369-C0-347
Anlage-Nr. : AB8

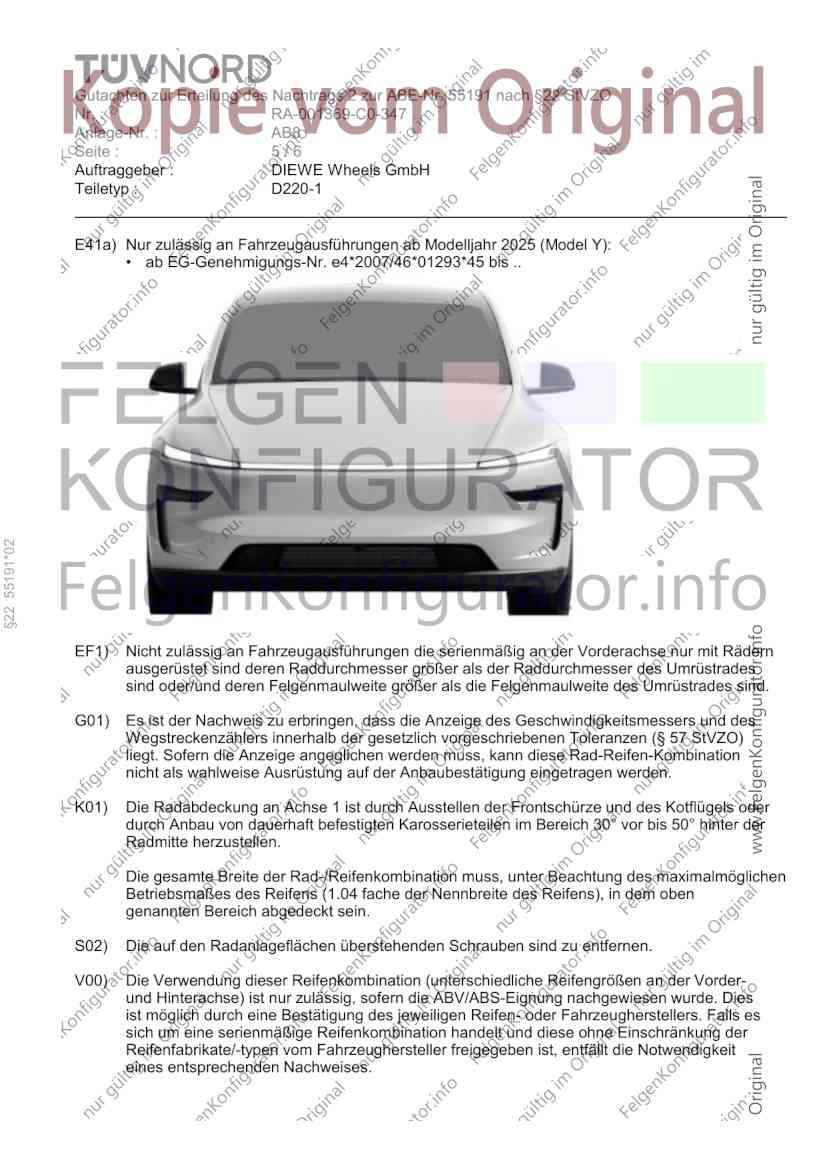

Seite : 5/6
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D220-1
E41a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2025 (Model Y):
• ab EG-Genehmigungs-Nr. e4*2007/46*01293*45 bis ..
§22 55191*02
EF1) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorderachse nur mit Rädern
ausgerüstet sind deren Raddurchmesser größer als der Raddurchmesser des Umrüstrades
sind oder/und deren Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
S02) Die auf den Radanlageflächen überstehenden Schrauben sind zu entfernen.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 55191 nach §22 StVZO
Nr. : RA-001369-C0-347
Anlage-Nr. : AB8
Seite : 6/6
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D220-1
Die Anlage AB8 mit den Seiten 1-6 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ D220-1 des Auftraggebers DIEWE Wheels GmbH
Geschäftsstelle Essen, 25.02.2026
§22 55191*02
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 55191*02
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
