Gutachten 366-0204-05-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 46217
ANLAGE: 21 FORD Radtyp: ORP
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 16.08.2016
__________________________________________________________________________________________________________________

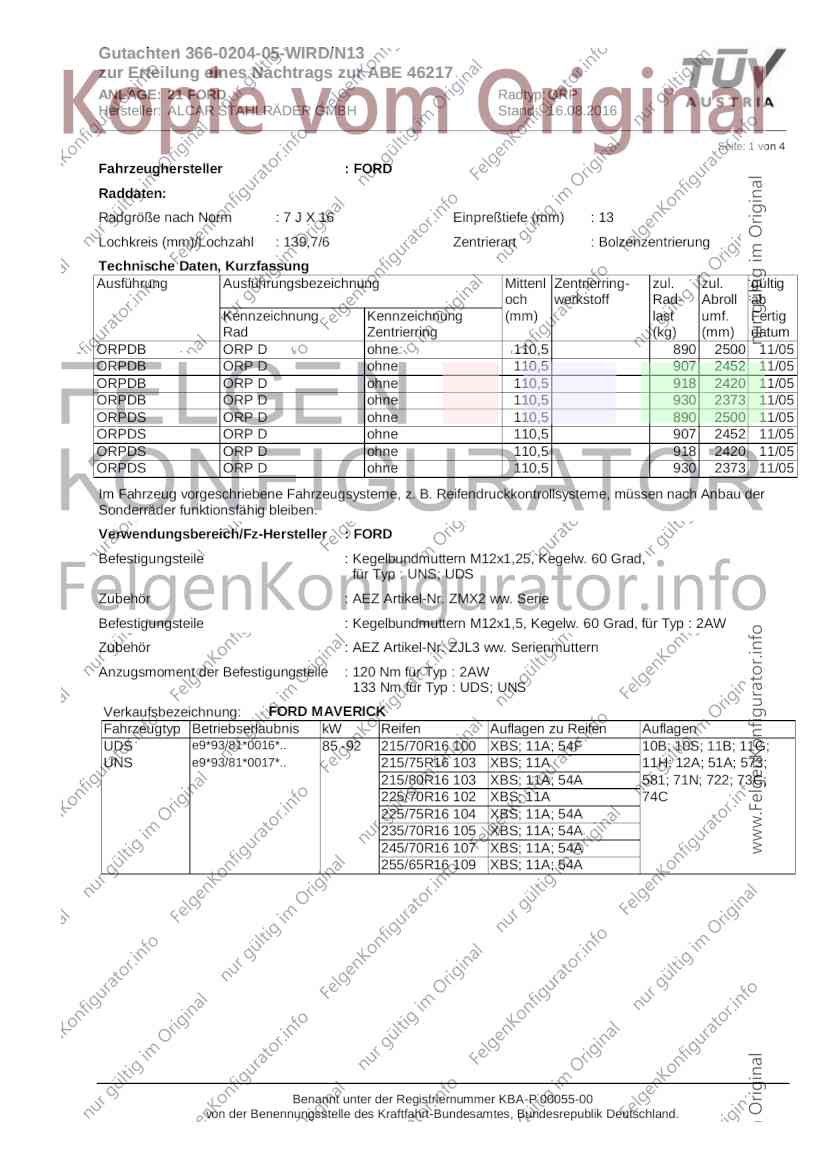

Seite: 1 von 4
Fahrzeughersteller : FORD
Raddaten:
Radgröße nach Norm : 7 J X 16 Einpreßtiefe (mm) : 13
Lochkreis (mm)/Lochzahl : 139,7/6 Zentrierart : Bolzenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
ORPDB ORP D ohne 110,5 890 2500 11/05
ORPDB ORP D ohne 110,5 907 2452 11/05
ORPDB ORP D ohne 110,5 918 2420 11/05
ORPDB ORP D ohne 110,5 930 2373 11/05
ORPDS ORP D ohne 110,5 890 2500 11/05
ORPDS ORP D ohne 110,5 907 2452 11/05
ORPDS ORP D ohne 110,5 918 2420 11/05
ORPDS ORP D ohne 110,5 930 2373 11/05
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : UNS; UDS
Zubehör : AEZ Artikel-Nr. ZMX2 ww. Serie
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad, für Typ : 2AW
Zubehör : AEZ Artikel-Nr. ZJL3 ww. Serienmuttern
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 2AW
133 Nm für Typ : UDS; UNS
Verkaufsbezeichnung: FORD MAVERICK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UDS e9*93/81*0016*.. 85 - 92 215/70R16 100 XBS; 11A; 54F 10B; 10S; 11B; 11G;
UNS e9*93/81*0017*.. 215/75R16 103 XBS; 11A 11H; 12A; 51A; 573;
215/80R16 103 XBS; 11A; 54A 581; 71N; 722; 73C;
225/70R16 102 XBS; 11A 74C
225/75R16 104 XBS; 11A; 54A
235/70R16 105 XBS; 11A; 54A
245/70R16 107 XBS; 11A; 54A
255/65R16 109 XBS; 11A; 54A
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0204-05-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 46217
ANLAGE: 21 FORD Radtyp: ORP
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 16.08.2016
__________________________________________________________________________________________________________________

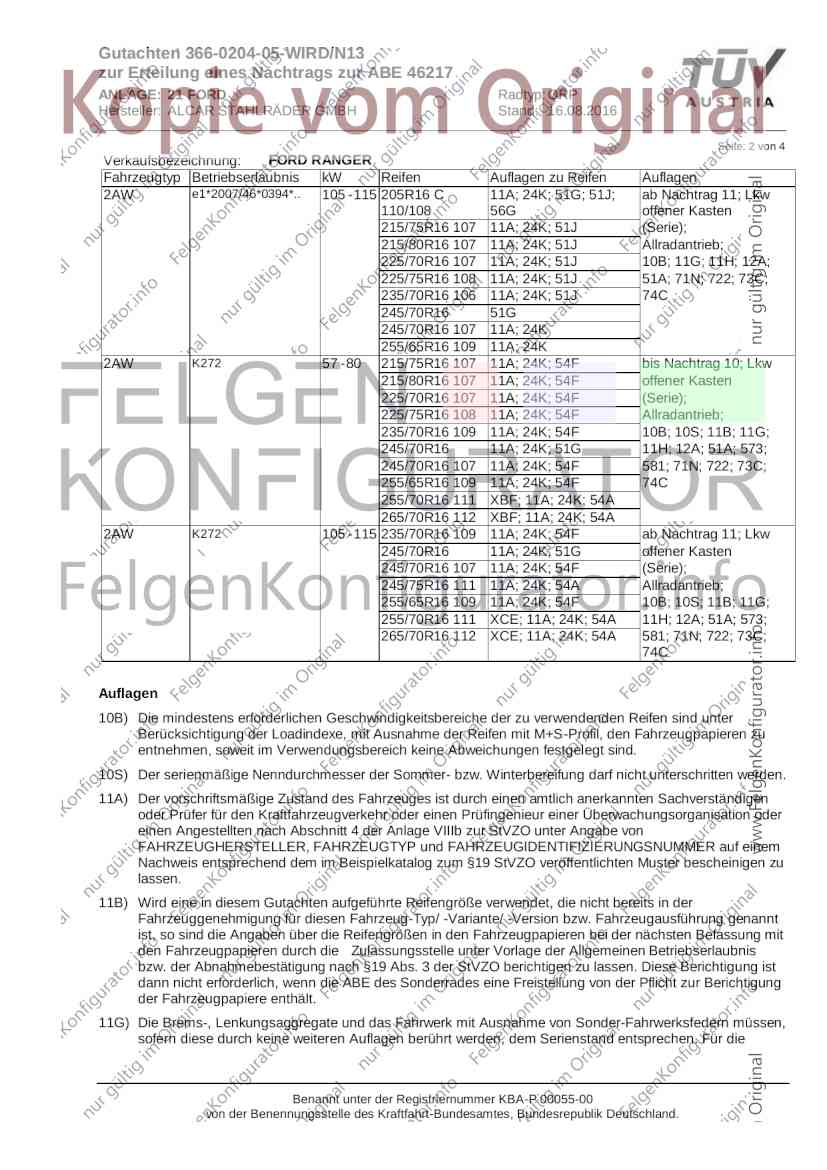

Seite: 2 von 4
Verkaufsbezeichnung: FORD RANGER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2AW e1*2007/46*0394*.. 105 - 115 205R16 C 11A; 24K; 51G; 51J; ab Nachtrag 11; Lkw
110/108 56G offener Kasten
215/75R16 107 11A; 24K; 51J (Serie);
215/80R16 107 11A; 24K; 51J Allradantrieb;
225/70R16 107 11A; 24K; 51J 10B; 11G; 11H; 12A;
225/75R16 108 11A; 24K; 51J 51A; 71N; 722; 73C;
235/70R16 106 11A; 24K; 51J 74C
245/70R16 51G
245/70R16 107 11A; 24K
255/65R16 109 11A; 24K
2AW K272 57 - 80 215/75R16 107 11A; 24K; 54F bis Nachtrag 10; Lkw
215/80R16 107 11A; 24K; 54F offener Kasten
225/70R16 107 11A; 24K; 54F (Serie);
225/75R16 108 11A; 24K; 54F Allradantrieb;
235/70R16 109 11A; 24K; 54F 10B; 10S; 11B; 11G;
245/70R16 11A; 24K; 51G 11H; 12A; 51A; 573;
245/70R16 107 11A; 24K; 54F 581; 71N; 722; 73C;
255/65R16 109 11A; 24K; 54F 74C
255/70R16 111 XBF; 11A; 24K; 54A
265/70R16 112 XBF; 11A; 24K; 54A
2AW K272 105 - 115 235/70R16 109 11A; 24K; 54F ab Nachtrag 11; Lkw
245/70R16 11A; 24K; 51G offener Kasten
245/70R16 107 11A; 24K; 54F (Serie);
245/75R16 111 11A; 24K; 54A Allradantrieb;
255/65R16 109 11A; 24K; 54F 10B; 10S; 11B; 11G;
255/70R16 111 XCE; 11A; 24K; 54A 11H; 12A; 51A; 573;
265/70R16 112 XCE; 11A; 24K; 54A 581; 71N; 722; 73C;
74C
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0204-05-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 46217
ANLAGE: 21 FORD Radtyp: ORP
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 16.08.2016
__________________________________________________________________________________________________________________

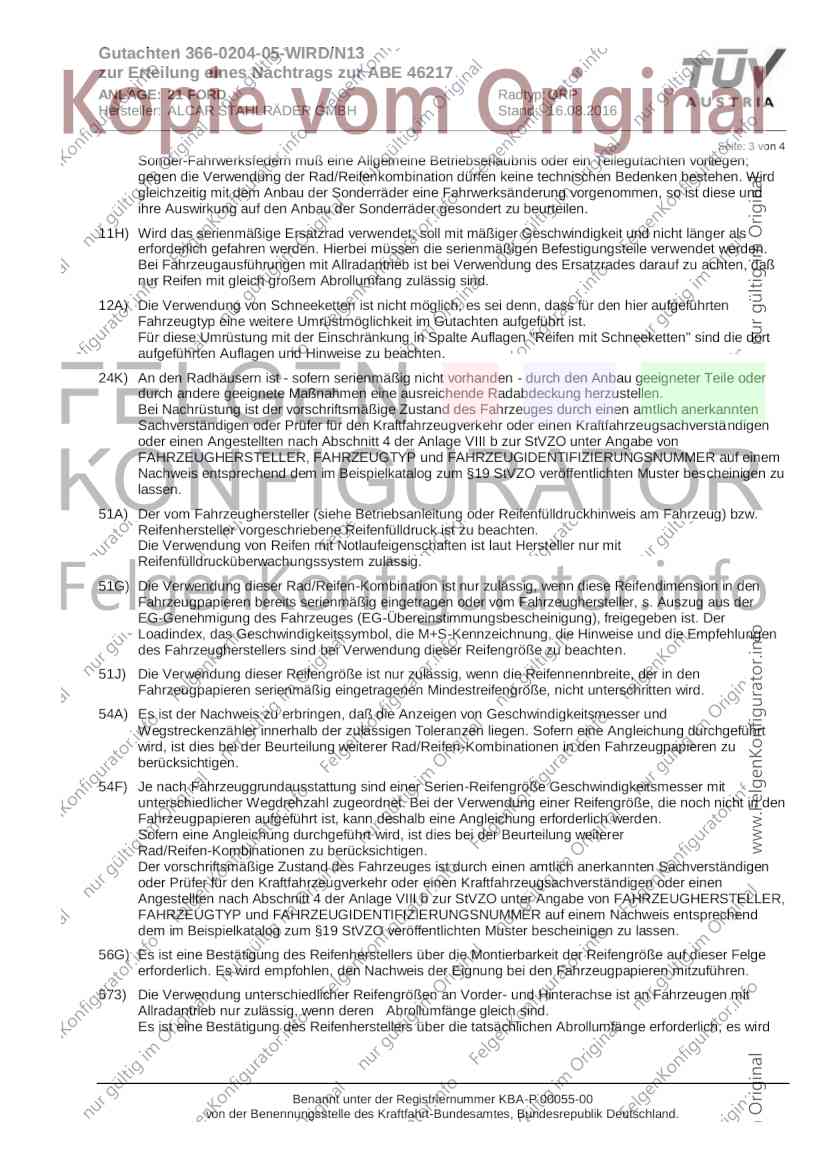

Seite: 3 von 4
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
24K) An den Radhäusern ist - sofern serienmäßig nicht vorhanden - durch den Anbau geeigneter Teile oder
durch andere geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0204-05-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 46217
ANLAGE: 21 FORD Radtyp: ORP
Hersteller: ALCAR STAHLRÄDER GMBH Stand: 16.08.2016
__________________________________________________________________________________________________________________

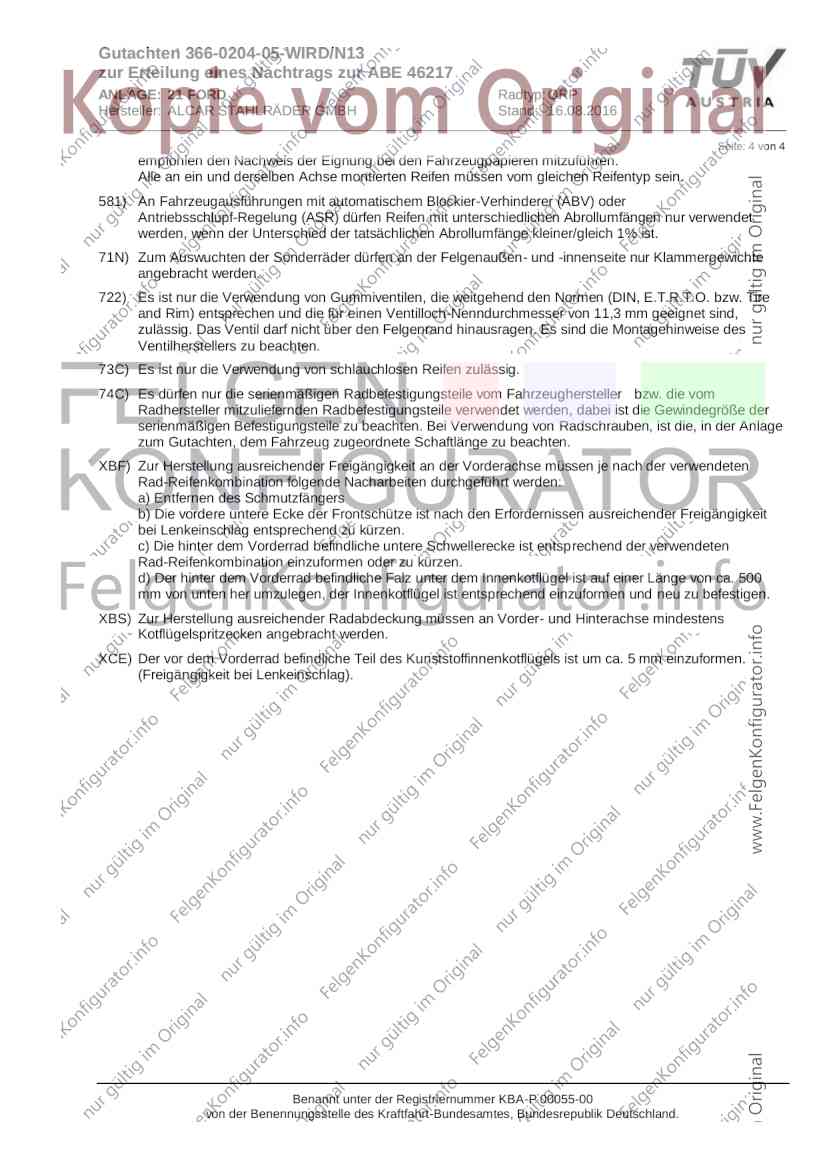

Seite: 4 von 4
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
581) An Fahrzeugausführungen mit automatischem Blockier-Verhinderer (ABV) oder
Antriebsschlupf-Regelung (ASR) dürfen Reifen mit unterschiedlichen Abrollumfängen nur verwendet
werden, wenn der Unterschied der tatsächlichen Abrollumfänge kleiner/gleich 1% ist.
71N) Zum Auswuchten der Sonderräder dürfen an der Felgenaußen- und -innenseite nur Klammergewichte
angebracht werden.
722) Es ist nur die Verwendung von Gummiventilen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire
and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind,
zulässig. Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
XBF) Zur Herstellung ausreichender Freigängigkeit an der Vorderachse müssen je nach der verwendeten
Rad-Reifenkombination folgende Nacharbeiten durchgeführt werden:
a) Entfernen des Schmutzfängers
b) Die vordere untere Ecke der Frontschütze ist nach den Erfordernissen ausreichender Freigängigkeit
bei Lenkeinschlag entsprechend zu kürzen.
c) Die hinter dem Vorderrad befindliche untere Schwellerecke ist entsprechend der verwendeten
Rad-Reifenkombination einzuformen oder zu kürzen.
d) Der hinter dem Vorderrad befindliche Falz unter dem Innenkotflügel ist auf einer Länge von ca. 500
mm von unten her umzulegen, der Innenkotflügel ist entsprechend einzuformen und neu zu befestigen.
XBS) Zur Herstellung ausreichender Radabdeckung müssen an Vorder- und Hinterachse mindestens
Kotflügelspritzecken angebracht werden.
XCE) Der vor dem Vorderrad befindliche Teil des Kunststoffinnenkotflügels ist um ca. 5 mm einzuformen.
(Freigängigkeit bei Lenkeinschlag).
