Gutachten 366-0004-22-WIRD_1K
zur Erteilung eines Nachtrags zur ABE 54331
ANLAGE: 1 FORD, FORD MOTOR Radtyp: OLO0M
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2023
______________________________________________________________________________________________________________
Seite: 1 von 19
Fahrzeughersteller FORD, FORD MOTOR
Raddaten:
Radgröße nach Norm : 9 J X 20 H2 Einpreßtiefe (mm) : 38,5
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
OLO0MHBA385ED6 PCD108 ET38.5 ohne 63,4 1045 2483 12/22
34
OLO0MHBL385ED6 PCD108 ET38.5 ohne 63,4 1045 2483 12/22
34
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
§22 54331*00, Korr. 01
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FORD, FORD MOTOR
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : BA7-HEV; BA7; DM2; J2K; DFK; DEH; BA7H; DFHK
Zubehör : OE-Mutter (nur TSB) ww. ZJC2
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : WAH6; SBF;
LSK; WA6
Zubehör : OE-Mutter (nur TSB) ww. ZJL1
Anzugsmoment der Befestigungsteile : 130 Nm ( Nur Kuga ab Modeljahr 2013 ) für Typ : DM2
130 Nm ( Nur Kuga bis Modeljahr 2012 ) für Typ : DM2
135 Nm für Typ : DEH; DFHK; DFK; J2K
140 Nm für Typ : BA7; BA7H; BA7-HEV
180 Nm für Typ : SBF
180 Nm ( ab e13*2001/116*0185*24 ) für Typ : WA6
204 Nm für Typ : LSK
220 Nm für Typ : WAH6
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0004-22-WIRD_1K
zur Erteilung eines Nachtrags zur ABE 54331
ANLAGE: 1 FORD, FORD MOTOR Radtyp: OLO0M
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2023
______________________________________________________________________________________________________________
Seite: 2 von 19

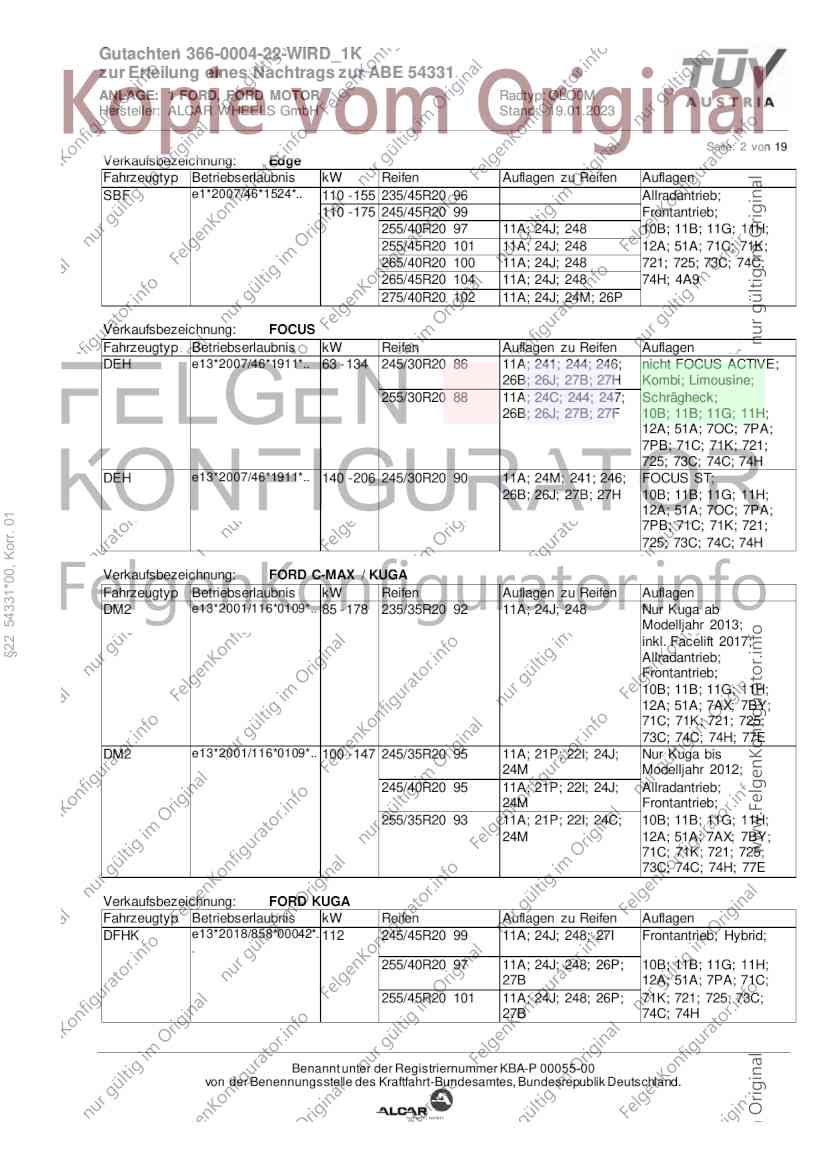

Verkaufsbezeichnung: Edge
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SBF e1*2007/46*1524*.. 110 - 155 235/45R20 96 Allradantrieb;
110 - 175 245/45R20 99 Frontantrieb;
255/40R20 97 11A; 24J; 248 10B; 11B; 11G; 11H;
255/45R20 101 11A; 24J; 248 12A; 51A; 71C; 71K;
265/40R20 100 11A; 24J; 248 721; 725; 73C; 74C;
265/45R20 104 11A; 24J; 248 74H; 4A9
275/40R20 102 11A; 24J; 24M; 26P
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DEH e13*2007/46*1911*.. 63 - 134 245/30R20 86 11A; 241; 244; 246; nicht FOCUS ACTIVE;
26B; 26J; 27B; 27H Kombi; Limousine;
255/30R20 88 11A; 24C; 244; 247; Schrägheck;
26B; 26J; 27B; 27F 10B; 11B; 11G; 11H;
12A; 51A; 7OC; 7PA;
7PB; 71C; 71K; 721;
725; 73C; 74C; 74H
DEH e13*2007/46*1911*.. 140 - 206 245/30R20 90 11A; 24M; 241; 246; FOCUS ST;
26B; 26J; 27B; 27H 10B; 11B; 11G; 11H;
12A; 51A; 7OC; 7PA;
§22 54331*00, Korr. 01
7PB; 71C; 71K; 721;
725; 73C; 74C; 74H
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 85 - 178 235/35R20 92 11A; 24J; 248 Nur Kuga ab
Modelljahr 2013;
inkl. Facelift 2017;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74C; 74H; 77E
DM2 e13*2001/116*0109*.. 100 - 147 245/35R20 95 11A; 21P; 22I; 24J; Nur Kuga bis
24M Modelljahr 2012;
245/40R20 95 11A; 21P; 22I; 24J; Allradantrieb;
24M Frontantrieb;
255/35R20 93 11A; 21P; 22I; 24C; 10B; 11B; 11G; 11H;
24M 12A; 51A; 7AX; 7BY;
71C; 71K; 721; 725;
73C; 74C; 74H; 77E
Verkaufsbezeichnung: FORD KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DFHK e13*2018/858*00042*. 112 245/45R20 99 11A; 24J; 248; 27I Frontantrieb; Hybrid;
.
255/40R20 97 11A; 24J; 248; 26P; 10B; 11B; 11G; 11H;
27B 12A; 51A; 7PA; 71C;
255/45R20 101 11A; 24J; 248; 26P; 71K; 721; 725; 73C;
27B 74C; 74H
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0004-22-WIRD_1K
zur Erteilung eines Nachtrags zur ABE 54331
ANLAGE: 1 FORD, FORD MOTOR Radtyp: OLO0M
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2023
______________________________________________________________________________________________________________
Seite: 3 von 19
Verkaufsbezeichnung: FORD KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DFK e13*2007/46*2188*.. 88 - 140 245/45R20 99 11A; 24J; 248; 27I Allradantrieb;
255/40R20 97 11A; 24J; 248; 26P; Frontantrieb; inkl.
27B Hybrid;
255/45R20 101 11A; 24J; 248; 26P; 10B; 11B; 11G; 11H;
27B 12A; 51A; 7PA; 71C;
71K; 721; 725; 73C;
74C; 74H
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 245/35R20 95 11A; 24J; 244; 26B; ab
26N; 27B e13*2001/116*0249*26;
Kombi; Stufenheck;
Schrägheck; Mit
Radhausverbreiterung
Serie;
10B; 11B; 11G; 11H;
12A; 51A; 7AD; 7AX;
7BY; 7OC; 71C; 71K;
721; 725; 73C; 74C;
§22 54331*00, Korr. 01
74H
BA7 e13*2001/116*0249*.. 85 - 177 245/35R20 95 11A; 24J; 244; 26B; ab
26N; 27B e13*2001/116*0249*26;
Kombi; Stufenheck;
Schrägheck; Ohne
Radhausverbreiter.
Serie;
10B; 11B; 11G; 11H;
12A; 51A; 7AD; 7AX;
7BY; 7OC; 71C; 71K;
721; 725; 73C; 74C;
74H

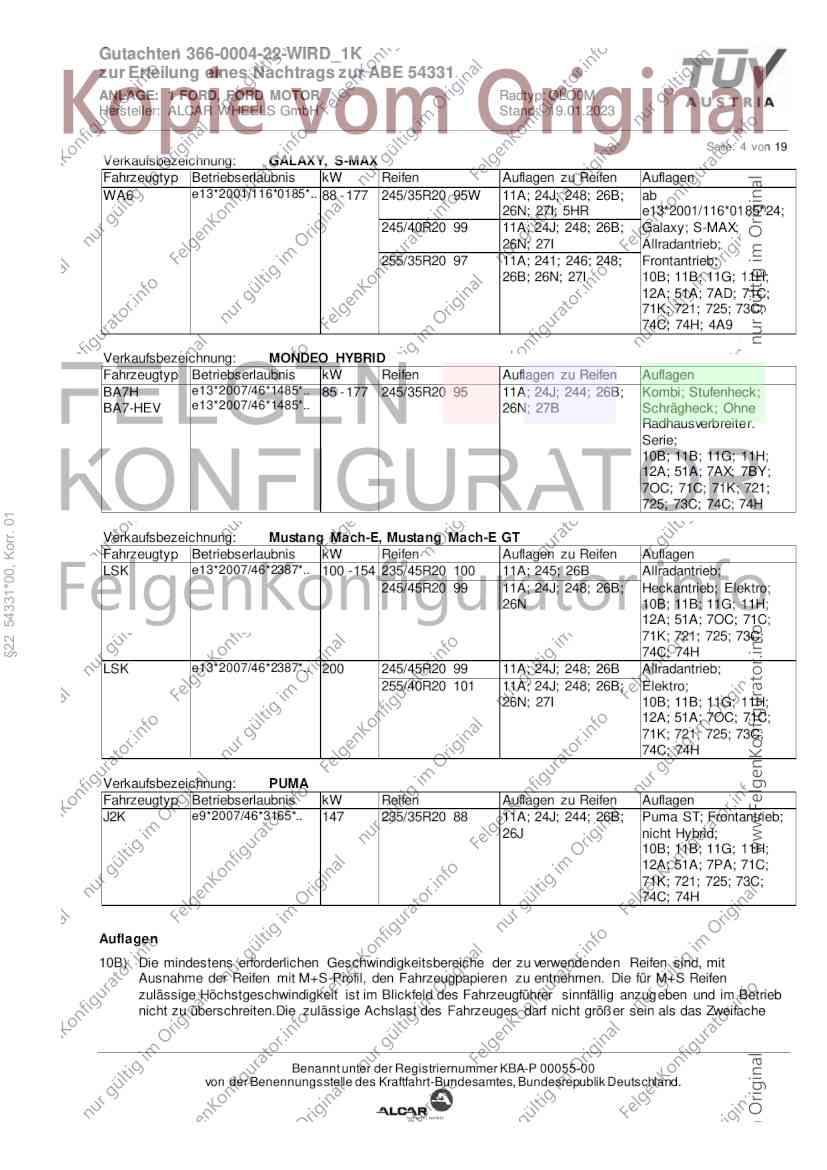

Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WAH6 e13*2007/46*2374*.. 110 - 121 245/40R20 99 11A; 245; 248; 26B; S-Max; Galaxy; inkl.
26N; 27H; 27I Hybrid;
255/35R20 97 11A; 24J; 248; 26B; 10B; 11B; 11G; 11H;
26N; 27B; 27H 12A; 51A; 7OC; 71C;
265/35R20 99 11A; 241; 244; 246; 71K; 721; 725; 73C;
26B; 26N; 27B; 27H 74C; 74H
275/30R20 97 11A; 241; 244; 246;
247; 26B; 26J; 27B;
27F
275/35R20 98 11A; 241; 244; 246;
247; 26B; 26J; 27B;
27F
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0004-22-WIRD_1K
zur Erteilung eines Nachtrags zur ABE 54331
ANLAGE: 1 FORD, FORD MOTOR Radtyp: OLO0M
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2023
______________________________________________________________________________________________________________
Seite: 4 von 19
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 88 - 177 245/35R20 95W 11A; 24J; 248; 26B; ab
26N; 27I; 5HR e13*2001/116*0185*24;
245/40R20 99 11A; 24J; 248; 26B; Galaxy; S-MAX;
26N; 27I Allradantrieb;
255/35R20 97 11A; 241; 246; 248; Frontantrieb;
26B; 26N; 27I 10B; 11B; 11G; 11H;
12A; 51A; 7AD; 71C;
71K; 721; 725; 73C;
74C; 74H; 4A9
Verkaufsbezeichnung: MONDEO HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7H e13*2007/46*1485*.. 85 - 177 245/35R20 95 11A; 24J; 244; 26B; Kombi; Stufenheck;
BA7-HEV e13*2007/46*1485*.. 26N; 27B Schrägheck; Ohne
Radhausverbreiter.
Serie;
10B; 11B; 11G; 11H;
12A; 51A; 7AX; 7BY;
7OC; 71C; 71K; 721;
725; 73C; 74C; 74H
§22 54331*00, Korr. 01
Verkaufsbezeichnung: Mustang Mach-E, Mustang Mach-E GT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LSK e13*2007/46*2387*.. 100 - 154 235/45R20 100 11A; 245; 26B Allradantrieb;
245/45R20 99 11A; 24J; 248; 26B; Heckantrieb; Elektro;
26N 10B; 11B; 11G; 11H;
12A; 51A; 7OC; 71C;
71K; 721; 725; 73C;
74C; 74H
LSK e13*2007/46*2387*.. 200 245/45R20 99 11A; 24J; 248; 26B Allradantrieb;
255/40R20 101 11A; 24J; 248; 26B; Elektro;
26N; 27I 10B; 11B; 11G; 11H;
12A; 51A; 7OC; 71C;
71K; 721; 725; 73C;
74C; 74H
Verkaufsbezeichnung: PUMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J2K e9*2007/46*3165*.. 147 235/35R20 88 11A; 24J; 244; 26B; Puma ST; Frontantrieb;
26J nicht Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 7PA; 71C;
71K; 721; 725; 73C;
74C; 74H
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0004-22-WIRD_1K
zur Erteilung eines Nachtrags zur ABE 54331
ANLAGE: 1 FORD, FORD MOTOR Radtyp: OLO0M
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2023
______________________________________________________________________________________________________________
Seite: 5 von 19
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.

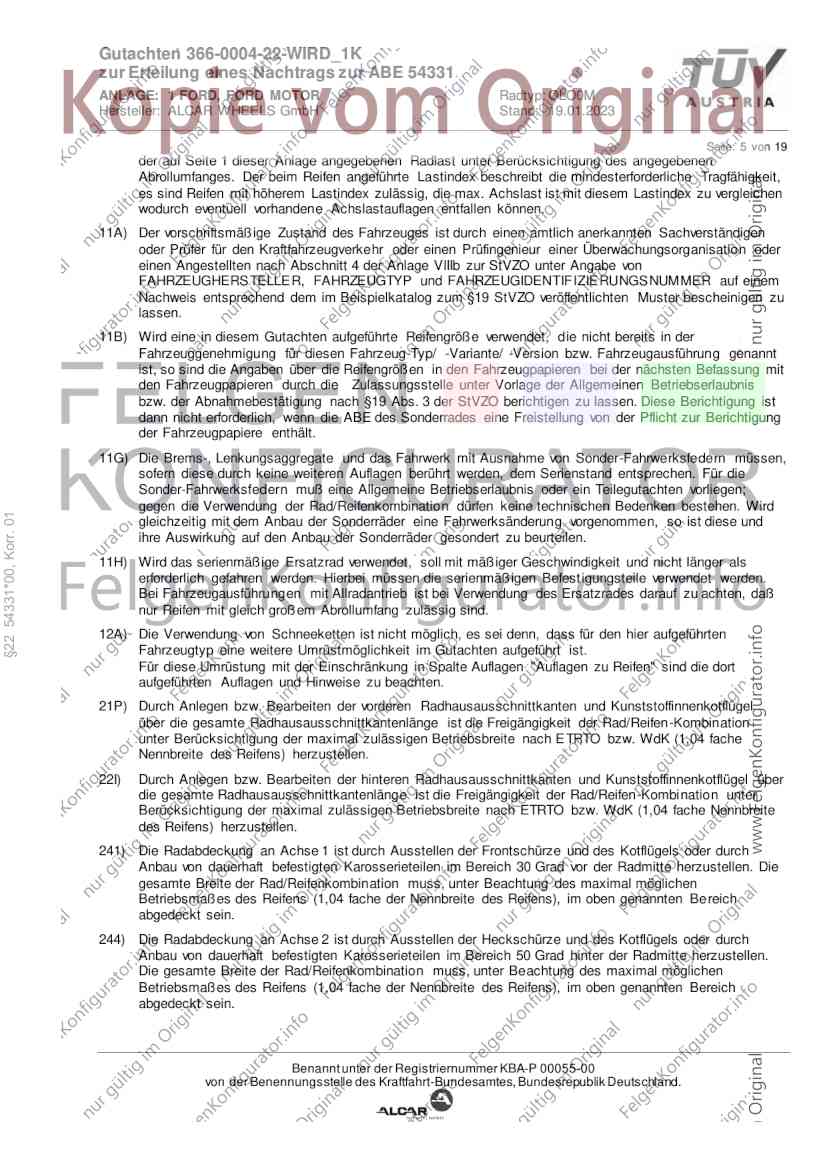

11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
§22 54331*00, Korr. 01
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befest igungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach E TRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.

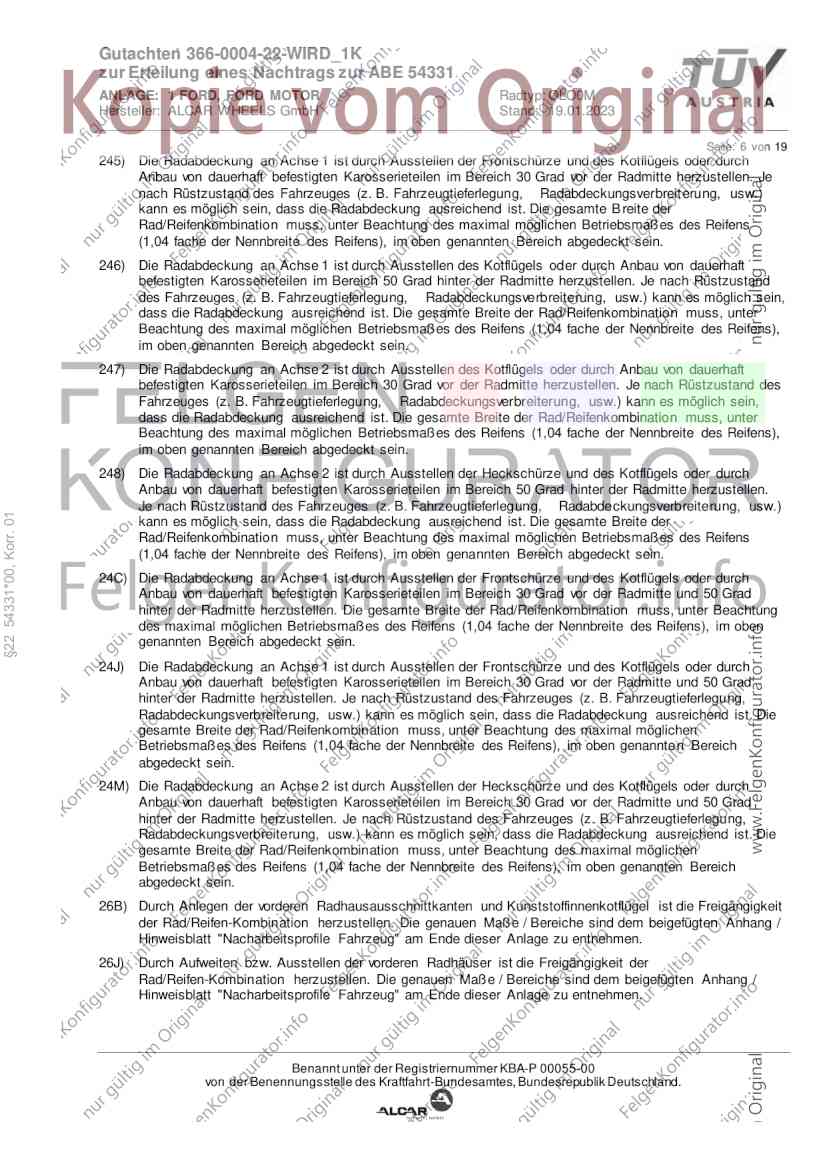

241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0004-22-WIRD_1K
zur Erteilung eines Nachtrags zur ABE 54331
ANLAGE: 1 FORD, FORD MOTOR Radtyp: OLO0M
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2023
______________________________________________________________________________________________________________
Seite: 6 von 19
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreit erung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte B reite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
§22 54331*00, Korr. 01
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0004-22-WIRD_1K
zur Erteilung eines Nachtrags zur ABE 54331
ANLAGE: 1 FORD, FORD MOTOR Radtyp: OLO0M
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2023
______________________________________________________________________________________________________________
Seite: 7 von 19
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehm en.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigke it
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
§22 54331*00, Korr. 01
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4A9) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: F2GT-1A180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0004-22-WIRD_1K
zur Erteilung eines Nachtrags zur ABE 54331
ANLAGE: 1 FORD, FORD MOTOR Radtyp: OLO0M
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2023
______________________________________________________________________________________________________________
Seite: 8 von 19
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radsc hrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7AD) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 8G92-1A-189-KB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7AX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: EV6T-1A-180-DB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: G1ET-1A-180-BA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7OC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: F2GT-1A180-CB (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
§22 54331*00, Korr. 01
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7PA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: JX7T-1A 180-CA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7PB) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: FR3V-1A180-DA (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0004-22-WIRD_1K
zur Erteilung eines Nachtrags zur ABE 54331
ANLAGE: 1 FORD, FORD MOTOR Radtyp: OLO0M
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2023
______________________________________________________________________________________________________________
Seite: 9 von 19
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DEH
Genehm.Nr.: e13*2007/46*1911*..
Handelsbez.: FOCUS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 300 VA
26B x = 200 y = 350 VA
27I x = 200 y = 250 HA
27B x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
§22 54331*00, Korr. 01
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 200 y = 350 8 VA
26J x = 200 y = 350 30 VA
27H x = 250 y = 300 8 HA
27F x = 250 y = 300 20 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0004-22-WIRD_1K
zur Erteilung eines Nachtrags zur ABE 54331
ANLAGE: 1 FORD, FORD MOTOR Radtyp: OLO0M
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2023
______________________________________________________________________________________________________________
Seite: 10 von 19
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DEH
Genehm.Nr.: e13*2007/46*1911*..
Handelsbez.: FOCUS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 295 y = 245 VA
26P x = 245 y = 195 VA
27B x = 290 y = 330 HA
27I x = 240 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
§22 54331*00, Korr. 01
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 295 y = 245 30 VA
26N x = 295 y = 245 8 VA
27F x = 290 y = 330 15 HA
27H x = 290 y = 330 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0004-22-WIRD_1K
zur Erteilung eines Nachtrags zur ABE 54331
ANLAGE: 1 FORD, FORD MOTOR Radtyp: OLO0M
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2023
______________________________________________________________________________________________________________
Seite: 11 von 19
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: WAH6
Genehm.Nr.: e13*2007/46*2374*..
Handelsbez.: GALAXY, S-MAX
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 285 VA
26P x = 260 y = 235 VA
27B x = 265 y = 360 HA
27I x = 215 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
§22 54331*00, Korr. 01
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 310 y = 285 15 VA
26N x = 310 y = 285 8 VA
27F x = 265 y = 360 15 HA
27H x = 265 y = 360 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0004-22-WIRD_1K
zur Erteilung eines Nachtrags zur ABE 54331
ANLAGE: 1 FORD, FORD MOTOR Radtyp: OLO0M
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2023
______________________________________________________________________________________________________________
Seite: 12 von 19
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: J2K
Genehm.Nr.: e9*2007/46*3165*..
Handelsbez.: PUMA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 240 y = 225 VA
26B x = 290 y = 275 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 54331*00, Korr. 01
von [mm] bis [mm] um [mm]
26J x = 290 y = 275 20 VA
26N x = 290 y = 275 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0004-22-WIRD_1K
zur Erteilung eines Nachtrags zur ABE 54331
ANLAGE: 1 FORD, FORD MOTOR Radtyp: OLO0M
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2023
______________________________________________________________________________________________________________
Seite: 13 von 19
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: BA7-HEV
Genehm.Nr.: e13*2007/46*1485*..
Handelsbez.: MONDEO HYBRID
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 150 y = 170 VA
26P x = 100 y = 120 VA
27B x = 270 y = 330 HA
27I x = 220 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
§22 54331*00, Korr. 01
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 150 y = 170 13 VA
26N x = 150 y = 170 8 VA
27F x = 270 y = 330 3 HA
27H x = 270 y = 330 3 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0004-22-WIRD_1K
zur Erteilung eines Nachtrags zur ABE 54331
ANLAGE: 1 FORD, FORD MOTOR Radtyp: OLO0M
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2023
______________________________________________________________________________________________________________

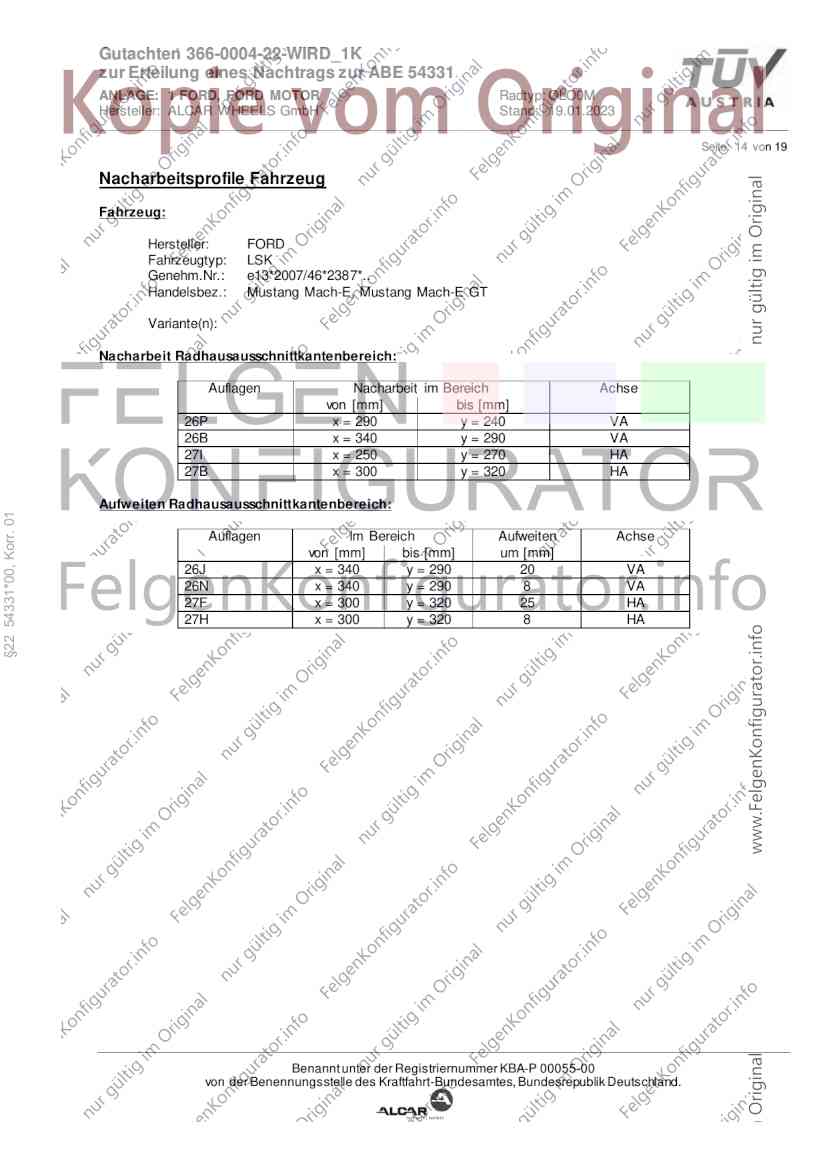

Seite: 14 von 19
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: LSK
Genehm.Nr.: e13*2007/46*2387*..
Handelsbez.: Mustang Mach-E, Mustang Mach-E GT
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 290 y = 240 VA
26B x = 340 y = 290 VA
27I x = 250 y = 270 HA
27B x = 300 y = 320 HA
Aufweiten Radhausausschnittkantenbereich:
§22 54331*00, Korr. 01
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 340 y = 290 20 VA
26N x = 340 y = 290 8 VA
27F x = 300 y = 320 25 HA
27H x = 300 y = 320 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0004-22-WIRD_1K
zur Erteilung eines Nachtrags zur ABE 54331
ANLAGE: 1 FORD, FORD MOTOR Radtyp: OLO0M
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2023
______________________________________________________________________________________________________________
Seite: 15 von 19
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: BA7H
Genehm.Nr.: e13*2007/46*1485*..
Handelsbez.: MONDEO HYBRID
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 150 y = 170 VA
26P x = 100 y = 120 VA
27B x = 270 y = 330 HA
27I x = 220 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
§22 54331*00, Korr. 01
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 150 y = 170 13 VA
26N x = 150 y = 170 8 VA
27F x = 270 y = 330 3 HA
27H x = 270 y = 330 3 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0004-22-WIRD_1K
zur Erteilung eines Nachtrags zur ABE 54331
ANLAGE: 1 FORD, FORD MOTOR Radtyp: OLO0M
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2023
______________________________________________________________________________________________________________
Seite: 16 von 19
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: BA7
Genehm.Nr.: e13*2001/116*0249*..
Handelsbez.: FORD MONDEO
Variante(n): ab e13*2001/116*0249*26, Kombi, Schrägheck, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 150 y = 170 VA
26P x = 100 y = 120 VA
27B x = 270 y = 330 HA
27I x = 220 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
§22 54331*00, Korr. 01
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 150 y = 170 13 VA
26N x = 150 y = 170 8 VA
27F x = 270 y = 330 3 HA
27H x = 270 y = 330 3 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0004-22-WIRD_1K
zur Erteilung eines Nachtrags zur ABE 54331
ANLAGE: 1 FORD, FORD MOTOR Radtyp: OLO0M
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2023
______________________________________________________________________________________________________________
Seite: 17 von 19
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: WA6
Genehm.Nr.: e13*2001/116*0185*..
Handelsbez.: GALAXY, S-MAX
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
§22 54331*00, Korr. 01
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 300 15 VA
26N x = 300 y = 250 8 VA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0004-22-WIRD_1K
zur Erteilung eines Nachtrags zur ABE 54331
ANLAGE: 1 FORD, FORD MOTOR Radtyp: OLO0M
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2023
______________________________________________________________________________________________________________
Seite: 18 von 19
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DFK
Genehm.Nr.: e13*2007/46*2188*..
Handelsbez.: FORD KUGA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 350 y = 270 VA
26B x = 400 y = 320 VA
27I x = 350 y = 380 HA
27B x = 400 y = 430 HA
§22 54331*00, Korr. 01
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0004-22-WIRD_1K
zur Erteilung eines Nachtrags zur ABE 54331
ANLAGE: 1 FORD, FORD MOTOR Radtyp: OLO0M
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2023
______________________________________________________________________________________________________________

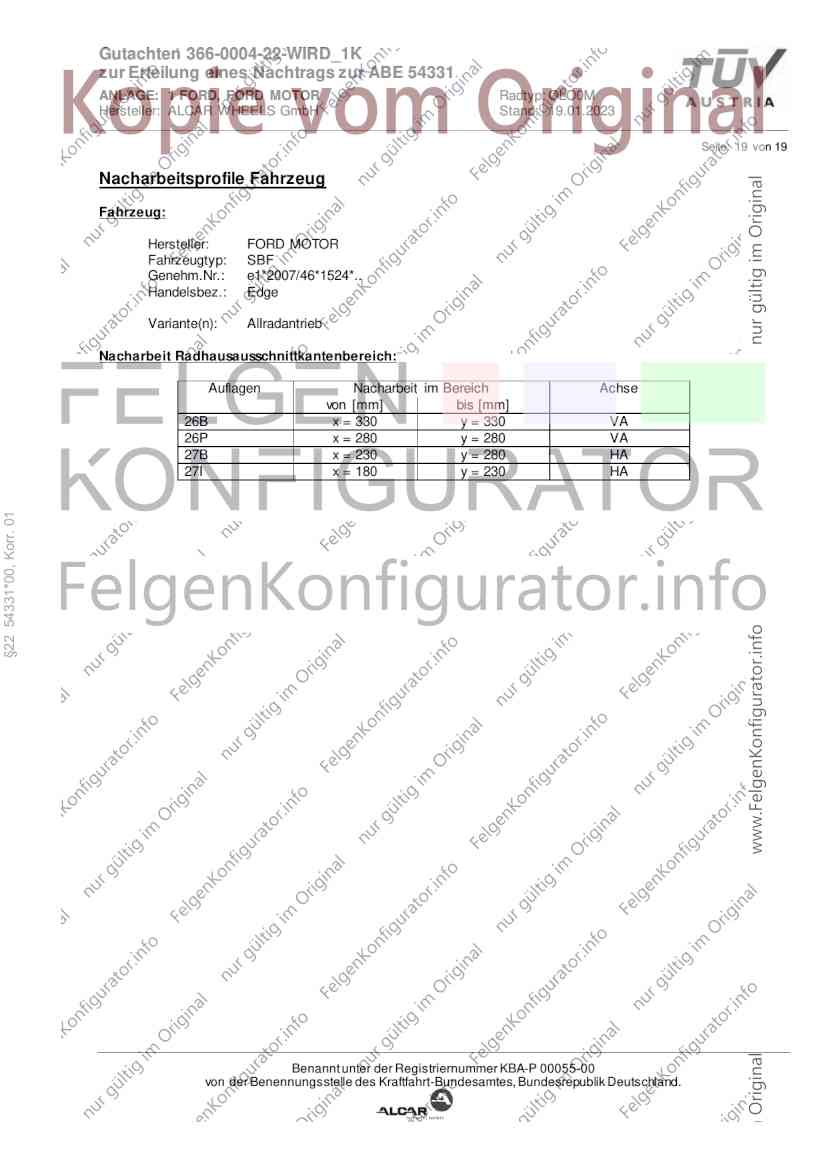

Seite: 19 von 19
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD MOTOR
Fahrzeugtyp: SBF
Genehm.Nr.: e1*2007/46*1524*..
Handelsbez.: Edge
Variante(n): Allradantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 330 y = 330 VA
26P x = 280 y = 280 VA
27B x = 230 y = 280 HA
27I x = 180 y = 230 HA
§22 54331*00, Korr. 01
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
