Prüfbericht / Test Report ECE R124 002157
Anlage 08 annex 08 Prüfbericht / Test Report Nr.55052022 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0Jx19H2 Typ / Type B43-809
Hersteller / Manufacturer Brock Alloy Wheels Deutschland GmbH
Seite 1 von 5
Prüfgegenstand / Test object Dimensionsgleiches PKW-Nachrüstrad/
Pattern part replacement wheel
Ausfüh- Kennzeichnung Rad Lochzahl/ Einpress- Radlast Abrollumfang
rung/ Marking wheel Lochkreis-ø (mm)/ tiefe Wheel circumference
Version Mittenloch-ø (mm) Inset (mm) load (kg) (mm)
Number of holes/
pcd (mm)/
center hole-Ø (mm)
V7 B43-809 V7 5/112/57,1 49 800 2200
Befestigungsmittel / Fixing elements
Nr. Art der Befestigungsmittel/ Bund Anzugsmoment Schaftlänge
Type of fixing parts Profile Torque (Nm) Length (mm)
R124 E1*124R00/03*2157*00
S01 Serien-Schraube M14x1,5 Kugel 120 27,5
D=25,6 mm
S02 Serien-Schraube M14x1,5 Kugel 140 27,5
D=25,6 mm
Verwendungsbereich / Application
Hersteller/Manufacturer Audi
Seat
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

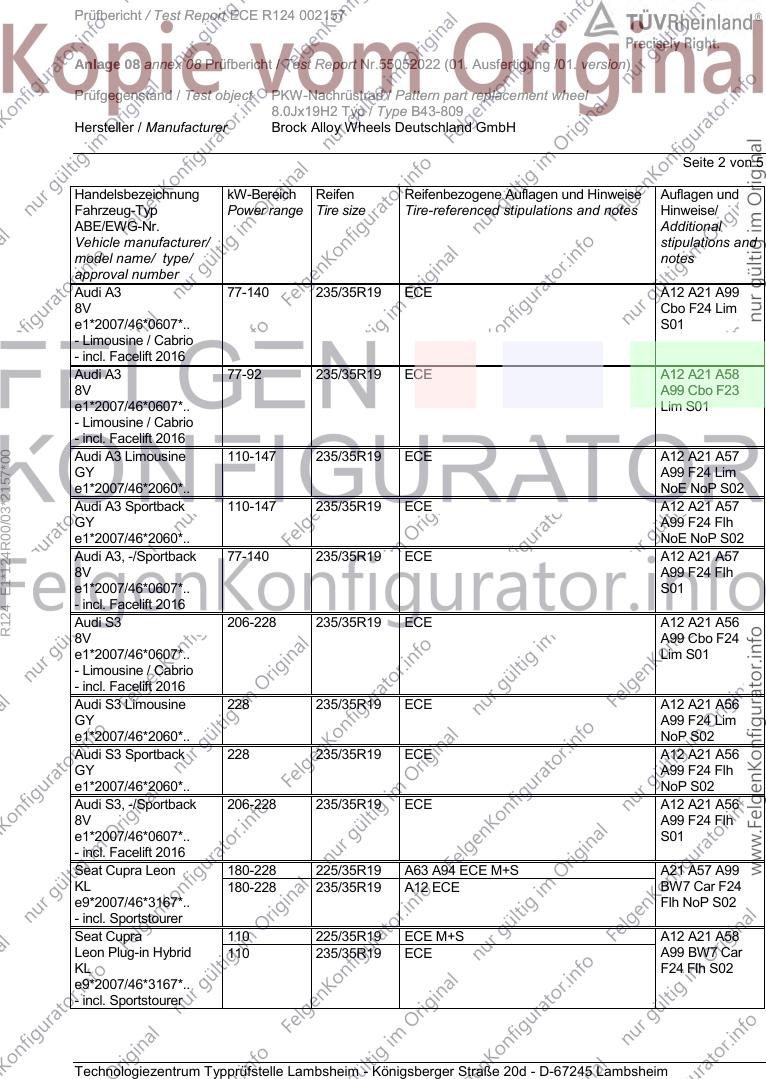

Prüfbericht / Test Report ECE R124 002157
Anlage 08 annex 08 Prüfbericht / Test Report Nr.55052022 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0Jx19H2 Typ / Type B43-809
Hersteller / Manufacturer Brock Alloy Wheels Deutschland GmbH
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Power range Tire size Tire-referenced stipulations and notes Hinweise/
ABE/EWG-Nr. Additional
Vehicle manufacturer/ stipulations and
model name/ type/ notes
approval number
Audi A3 77-140 235/35R19 ECE A12 A21 A99
8V Cbo F24 Lim
e1*2007/46*0607*.. S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 77-92 235/35R19 ECE A12 A21 A58
8V A99 Cbo F23
e1*2007/46*0607*.. Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Limousine 110-147 235/35R19 ECE A12 A21 A57
R124 E1*124R00/03*2157*00
GY A99 F24 Lim
e1*2007/46*2060*.. NoE NoP S02
Audi A3 Sportback 110-147 235/35R19 ECE A12 A21 A57
GY A99 F24 Flh
e1*2007/46*2060*.. NoE NoP S02
Audi A3, -/Sportback 77-140 235/35R19 ECE A12 A21 A57
8V A99 F24 Flh
e1*2007/46*0607*.. S01
- incl. Facelift 2016
Audi S3 206-228 235/35R19 ECE A12 A21 A56
8V A99 Cbo F24
e1*2007/46*0607*.. Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3 Limousine 228 235/35R19 ECE A12 A21 A56
GY A99 F24 Lim
e1*2007/46*2060*.. NoP S02
Audi S3 Sportback 228 235/35R19 ECE A12 A21 A56
GY A99 F24 Flh
e1*2007/46*2060*.. NoP S02
Audi S3, -/Sportback 206-228 235/35R19 ECE A12 A21 A56
8V A99 F24 Flh
e1*2007/46*0607*.. S01
- incl. Facelift 2016
Seat Cupra Leon 180-228 225/35R19 A63 A94 ECE M+S A21 A57 A99
KL 180-228 235/35R19 A12 ECE BW7 Car F24
e9*2007/46*3167*.. Flh NoP S02
- incl. Sportstourer
Seat Cupra 110 225/35R19 ECE M+S A12 A21 A58
Leon Plug-in Hybrid 110 235/35R19 ECE A99 BW7 Car
KL F24 Flh S02
e9*2007/46*3167*..
- incl. Sportstourer
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

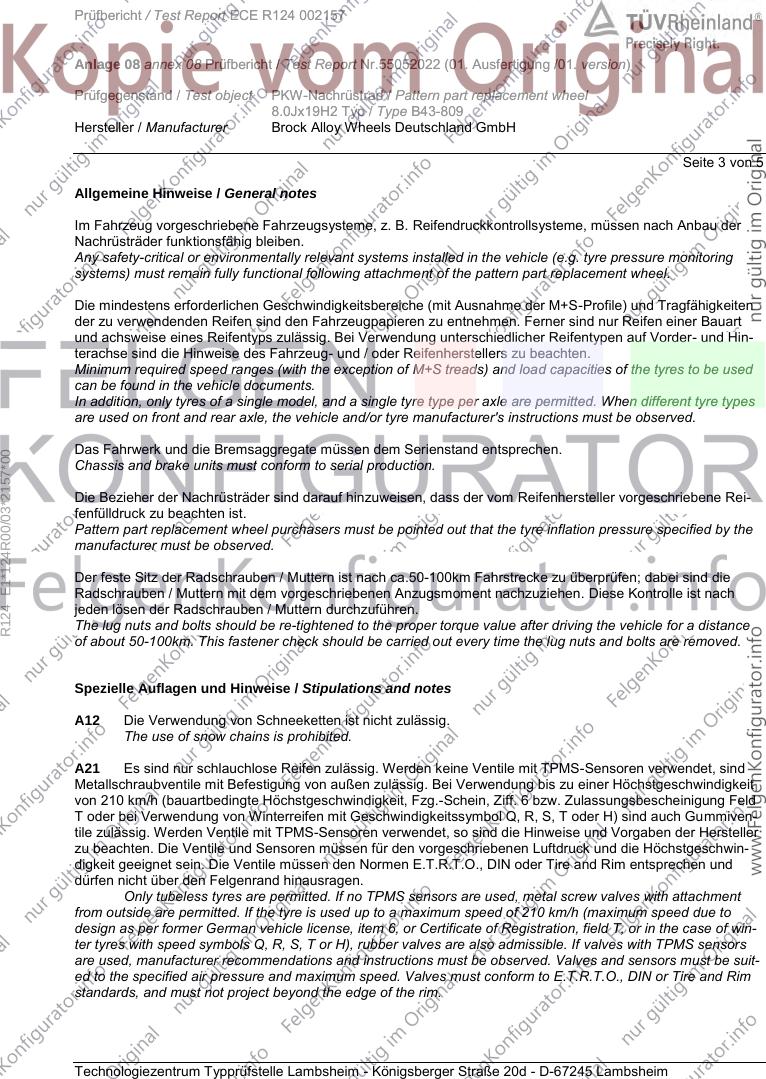

Prüfbericht / Test Report ECE R124 002157
Anlage 08 annex 08 Prüfbericht / Test Report Nr.55052022 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0Jx19H2 Typ / Type B43-809
Hersteller / Manufacturer Brock Alloy Wheels Deutschland GmbH
Seite 3 von 5
Allgemeine Hinweise / General notes
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Nachrüsträder funktionsfähig bleiben.
Any safety-critical or environmentally relevant systems installed in the vehicle (e.g. tyre pressure monitoring
systems) must remain fully functional following attachment of the pattern part replacement wheel.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Tragfähigkeiten
der zu verwendenden Reifen sind den Fahrzeugpapieren zu entnehmen. Ferner sind nur Reifen einer Bauart
und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hin-
terachse sind die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Minimum required speed ranges (with the exception of M+S treads) and load capacities of the tyres to be used
can be found in the vehicle documents.
In addition, only tyres of a single model, and a single tyre type per axle are permitted. When different tyre types
are used on front and rear axle, the vehicle and/or tyre manufacturer's instructions must be observed.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
R124 E1*124R00/03*2157*00
Chassis and brake units must conform to serial production.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene Rei-
fenfülldruck zu beachten ist.
Pattern part replacement wheel purchasers must be pointed out that the tyre inflation pressure specified by the
manufacturer must be observed.
Der feste Sitz der Radschrauben / Muttern ist nach ca.50-100km Fahrstrecke zu überprüfen; dabei sind die
Radschrauben / Muttern mit dem vorgeschriebenen Anzugsmoment nachzuziehen. Diese Kontrolle ist nach
jeden lösen der Radschrauben / Muttern durchzuführen.
The lug nuts and bolts should be re-tightened to the proper torque value after driving the vehicle for a distance
of about 50-100km. This fastener check should be carried out every time the lug nuts and bolts are removed.
Spezielle Auflagen und Hinweise / Stipulations and notes
A12 Die Verwendung von Schneeketten ist nicht zulässig.
The use of snow chains is prohibited.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet, sind
Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer Höchstgeschwindigkeit
von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld
T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiven-
tile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller
zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwin-
digkeit geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
Only tubeless tyres are permitted. If no TPMS sensors are used, metal screw valves with attachment
from outside are permitted. If the tyre is used up to a maximum speed of 210 km/h (maximum speed due to
design as per former German vehicle license, item 6, or Certificate of Registration, field T, or in the case of win-
ter tyres with speed symbols Q, R, S, T or H), rubber valves are also admissible. If valves with TPMS sensors
are used, manufacturer recommendations and instructions must be observed. Valves and sensors must be suit-
ed to the specified air pressure and maximum speed. Valves must conform to E.T.R.T.O., DIN or Tire and Rim
standards, and must not project beyond the edge of the rim.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

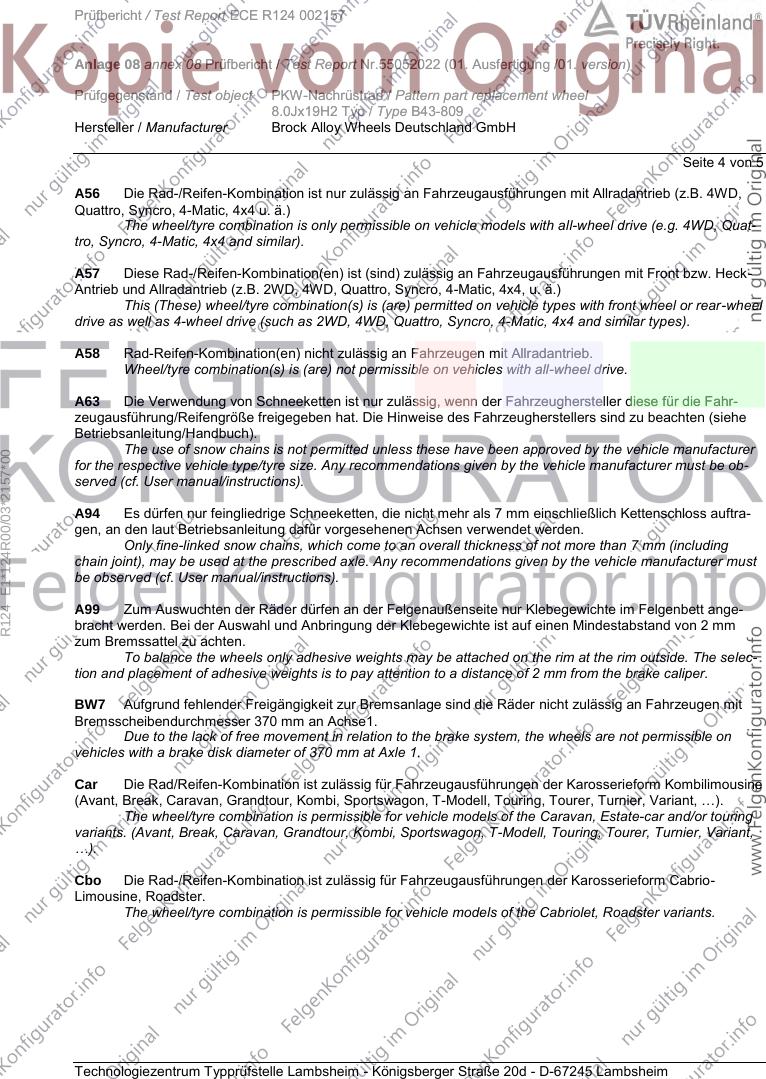

Prüfbericht / Test Report ECE R124 002157
Anlage 08 annex 08 Prüfbericht / Test Report Nr.55052022 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0Jx19H2 Typ / Type B43-809
Hersteller / Manufacturer Brock Alloy Wheels Deutschland GmbH
Seite 4 von 5
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B. 4WD,
Quattro, Syncro, 4-Matic, 4x4 u. ä.)
The wheel/tyre combination is only permissible on vehicle models with all-wheel drive (e.g. 4WD, Quat-
tro, Syncro, 4-Matic, 4x4 and similar).
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw. Heck-
Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
This (These) wheel/tyre combination(s) is (are) permitted on vehicle types with front wheel or rear-wheel
drive as well as 4-wheel drive (such as 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 and similar types).
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Wheel/tyre combination(s) is (are) not permissible on vehicles with all-wheel drive.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die Fahr-
zeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu beachten (siehe
Betriebsanleitung/Handbuch).
The use of snow chains is not permitted unless these have been approved by the vehicle manufacturer
R124 E1*124R00/03*2157*00
for the respective vehicle type/tyre size. Any recommendations given by the vehicle manufacturer must be ob-
served (cf. User manual/instructions).
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Kettenschloss auftra-
gen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Only fine-linked snow chains, which come to an overall thickness of not more than 7 mm (including
chain joint), may be used at the prescribed axle. Any recommendations given by the vehicle manufacturer must
be observed (cf. User manual/instructions).
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett ange-
bracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand von 2 mm
zum Bremssattel zu achten.
To balance the wheels only adhesive weights may be attached on the rim at the rim outside. The selec-
tion and placement of adhesive weights is to pay attention to a distance of 2 mm from the brake caliper.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen mit
Bremsscheibendurchmesser 370 mm an Achse1.
Due to the lack of free movement in relation to the brake system, the wheels are not permissible on
vehicles with a brake disk diameter of 370 mm at Axle 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kombilimousine
(Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier, Variant, …).
The wheel/tyre combination is permissible for vehicle models of the Caravan, Estate-car and/or touring
variants. (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier, Variant,
…).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
The wheel/tyre combination is permissible for vehicle models of the Cabriolet, Roadster variants.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

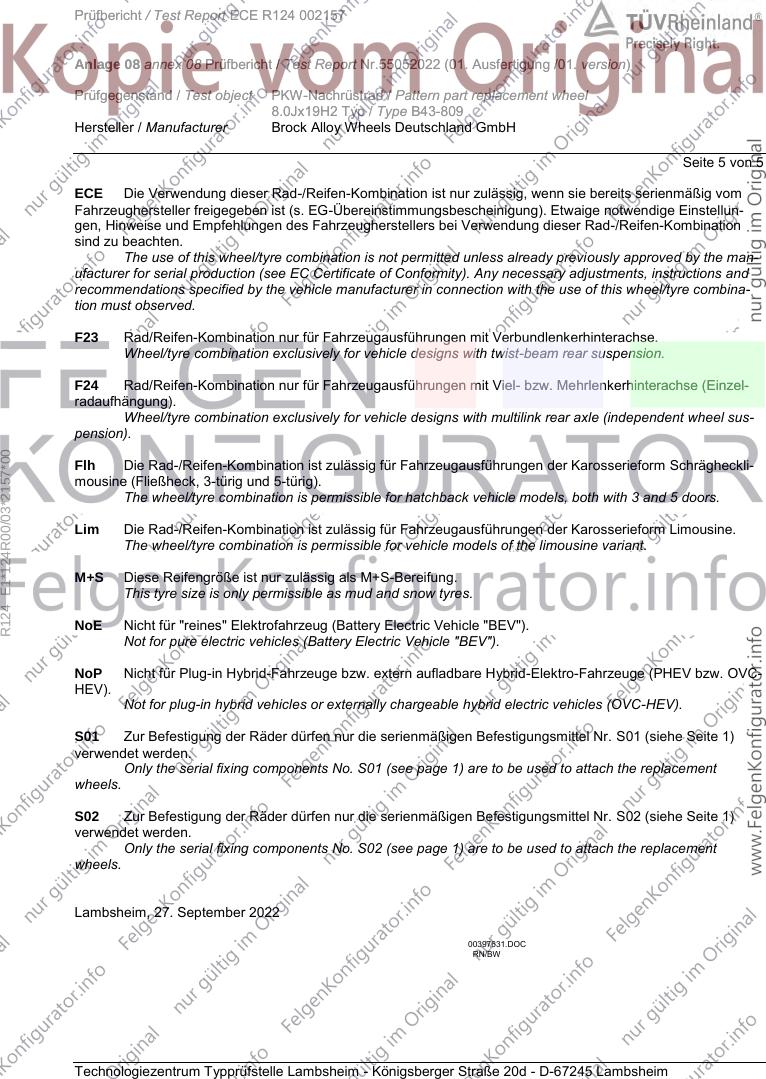

Prüfbericht / Test Report ECE R124 002157
Anlage 08 annex 08 Prüfbericht / Test Report Nr.55052022 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0Jx19H2 Typ / Type B43-809
Hersteller / Manufacturer Brock Alloy Wheels Deutschland GmbH
Seite 5 von 5
ECE Die Verwendung dieser Rad-/Reifen-Kombination ist nur zulässig, wenn sie bereits serienmäßig vom
Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung). Etwaige notwendige Einstellun-
gen, Hinweise und Empfehlungen des Fahrzeugherstellers bei Verwendung dieser Rad-/Reifen-Kombination
sind zu beachten.
The use of this wheel/tyre combination is not permitted unless already previously approved by the man-
ufacturer for serial production (see EC Certificate of Conformity). Any necessary adjustments, instructions and
recommendations specified by the vehicle manufacturer in connection with the use of this wheel/tyre combina-
tion must observed.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Wheel/tyre combination exclusively for vehicle designs with twist-beam rear suspension.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse (Einzel-
radaufhängung).
Wheel/tyre combination exclusively for vehicle designs with multilink rear axle (independent wheel sus-
pension).
R124 E1*124R00/03*2157*00
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Schrägheckli-
mousine (Fließheck, 3-türig und 5-türig).
The wheel/tyre combination is permissible for hatchback vehicle models, both with 3 and 5 doors.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
The wheel/tyre combination is permissible for vehicle models of the limousine variant.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
This tyre size is only permissible as mud and snow tyres.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
Not for pure electric vehicles (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-
HEV).
Not for plug-in hybrid vehicles or externally chargeable hybrid electric vehicles (OVC-HEV).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
Only the serial fixing components No. S01 (see page 1) are to be used to attach the replacement
wheels.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
Only the serial fixing components No. S02 (see page 1) are to be used to attach the replacement
wheels.
Lambsheim, 27. September 2022
00397631.DOC
RN/BW
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
