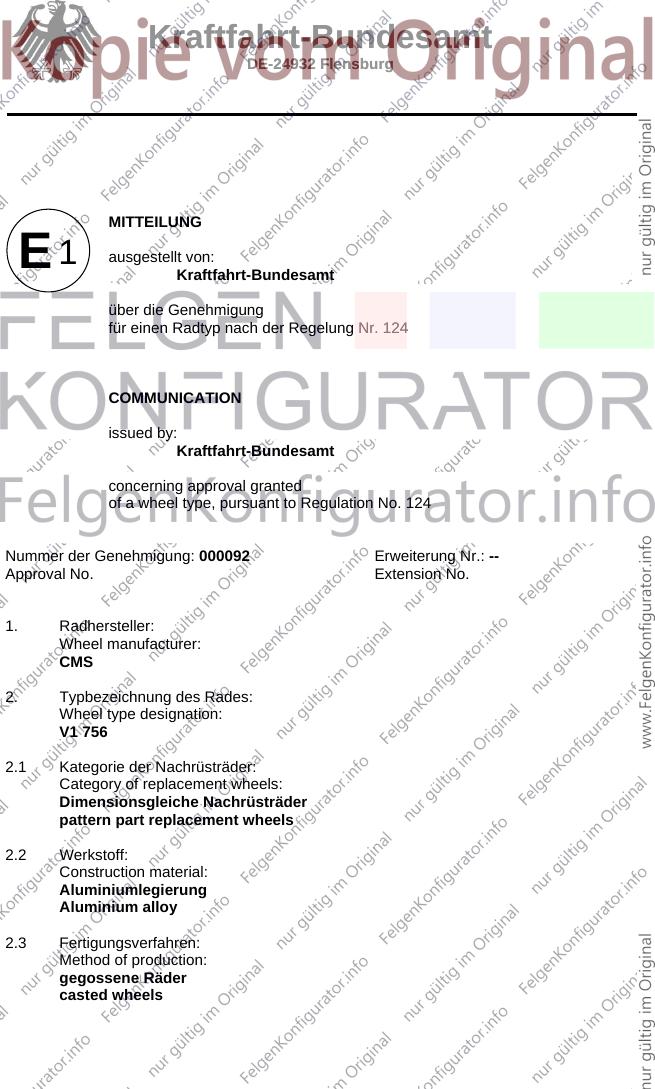

Kraftfahrt-Bundesamt
DE-24932 Flensburg
MITTEILUNG
E1 ausgestellt von:
Kraftfahrt-Bundesamt
über die Genehmigung
für einen Radtyp nach der Regelung Nr. 124
COMMUNICATION
issued by:
Kraftfahrt-Bundesamt
concerning approval granted
of a wheel type, pursuant to Regulation No. 124
Nummer der Genehmigung: 000092 Erweiterung Nr.: --
Approval No. Extension No.
1. Radhersteller:
Wheel manufacturer:
CMS
2. Typbezeichnung des Rades:
Wheel type designation:
V1 756
2.1 Kategorie der Nachrüsträder:
Category of replacement wheels:
Dimensionsgleiche Nachrüsträder
pattern part replacement wheels
2.2 Werkstoff:
Construction material:
Aluminiumlegierung
Aluminium alloy
2.3 Fertigungsverfahren:
Method of production:
gegossene Räder
casted wheels

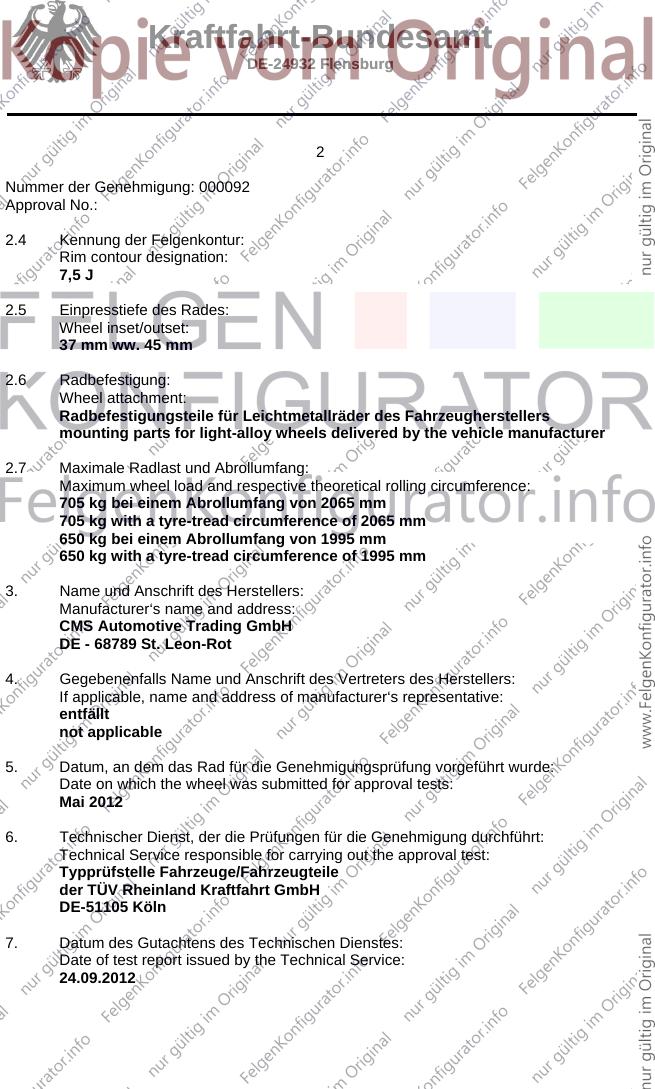

Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 000092
Approval No.:
2.4 Kennung der Felgenkontur:
Rim contour designation:
7,5 J
2.5 Einpresstiefe des Rades:
Wheel inset/outset:
37 mm ww. 45 mm
2.6 Radbefestigung:
Wheel attachment:
Radbefestigungsteile für Leichtmetallräder des Fahrzeugherstellers
mounting parts for light-alloy wheels delivered by the vehicle manufacturer
2.7 Maximale Radlast und Abrollumfang:
Maximum wheel load and respective theoretical rolling circumference:
705 kg bei einem Abrollumfang von 2065 mm
705 kg with a tyre-tread circumference of 2065 mm
650 kg bei einem Abrollumfang von 1995 mm
650 kg with a tyre-tread circumference of 1995 mm
3. Name und Anschrift des Herstellers:
Manufacturer‘s name and address:
CMS Automotive Trading GmbH
DE - 68789 St. Leon-Rot
4. Gegebenenfalls Name und Anschrift des Vertreters des Herstellers:
If applicable, name and address of manufacturer‘s representative:
entfällt
not applicable
5. Datum, an dem das Rad für die Genehmigungsprüfung vorgeführt wurde:
Date on which the wheel was submitted for approval tests:
Mai 2012
6. Technischer Dienst, der die Prüfungen für die Genehmigung durchführt:
Technical Service responsible for carrying out the approval test:
Typprüfstelle Fahrzeuge/Fahrzeugteile
der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Gutachtens des Technischen Dienstes:
Date of test report issued by the Technical Service:
24.09.2012

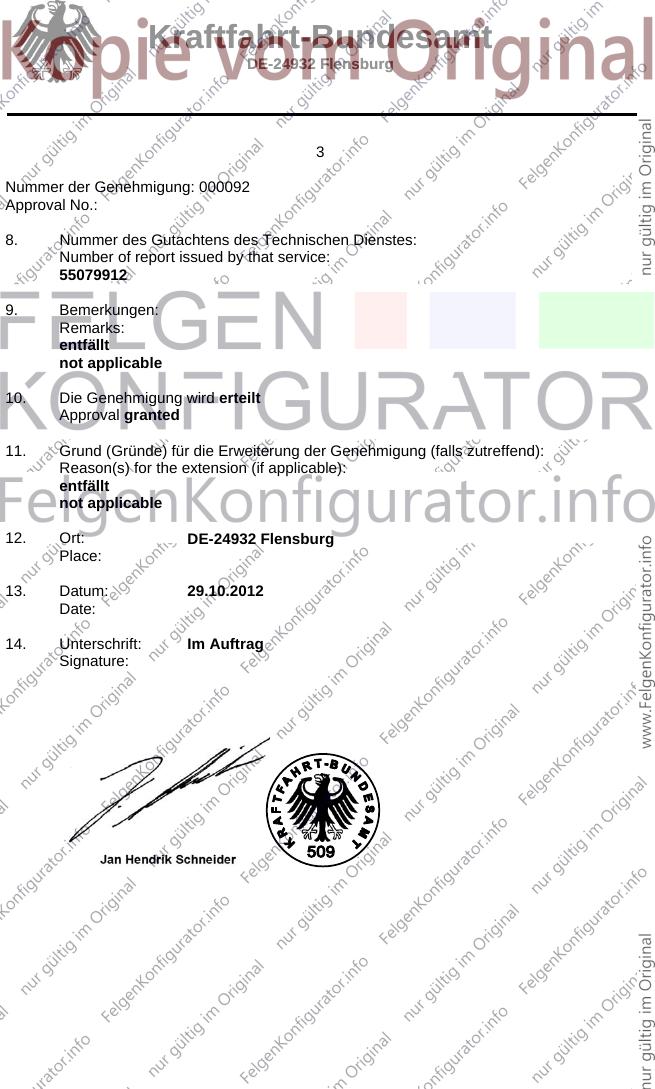

Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 000092
Approval No.:
8. Nummer des Gutachtens des Technischen Dienstes:
Number of report issued by that service:
55079912
9. Bemerkungen:
Remarks:
entfällt
not applicable
10. Die Genehmigung wird erteilt
Approval granted
11. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
12. Ort: DE-24932 Flensburg
Place:
13. Datum: 29.10.2012
Date:
14. Unterschrift: Im Auftrag
Signature:

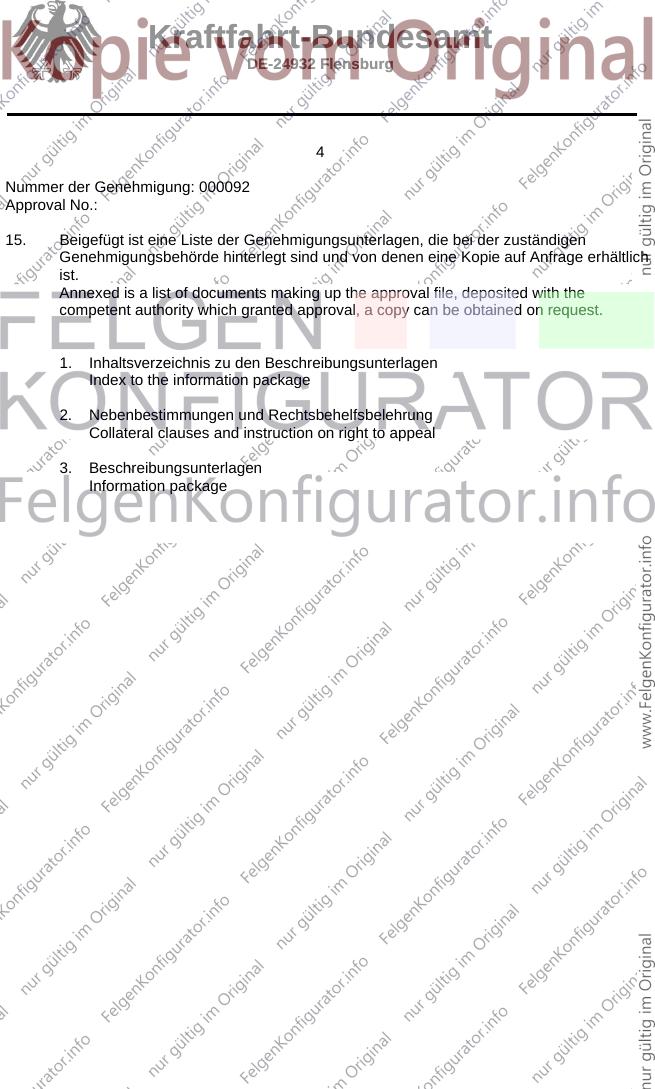

Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 000092
Approval No.:
15. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage erhältlich
ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
1. Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
2. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
3. Beschreibungsunterlagen
Information package

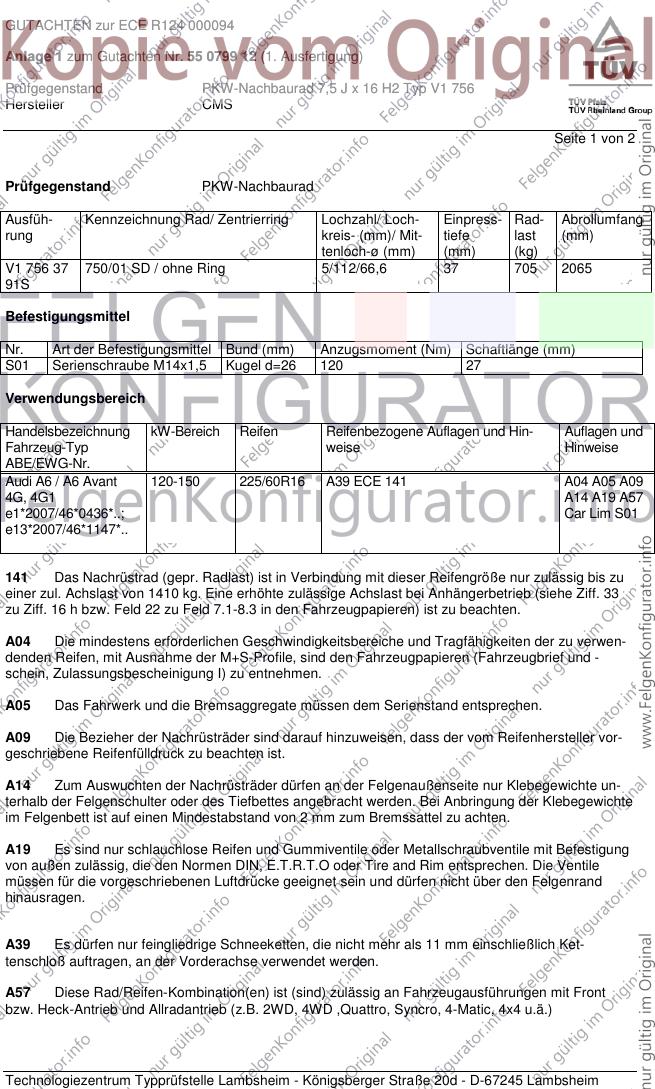

GUTACHTEN zur ECE R124 000094
Anlage 1 zum Gutachten Nr. 55 0799 12 (1. Ausfertigung)
Prüfgegenstand PKW-Nachbaurad 7,5 J x 16 H2 Typ V1 756
Hersteller CMS
Seite 1 von 2
Prüfgegenstand PKW-Nachbaurad
Ausfüh- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
rung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
V1 756 37 750/01 SD / ohne Ring 5/112/66,6 37 705 2065
91S
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund (mm) Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel d=26 120 27
Verwendungsbereich
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 120-150 225/60R16 A39 ECE 141 A04 A05 A09
4G, 4G1 A14 A19 A57
e1*2007/46*0436*..; Car Lim S01
e13*2007/46*1147*..
141 Das Nachrüstrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen.
A05 Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
A09 Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vor-
geschriebene Reifenfülldruck zu beachten ist.
A14 Zum Auswuchten der Nachrüsträder dürfen an der Felgenaußenseite nur Klebegewichte un-
terhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte
im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ket-
tenschloß auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

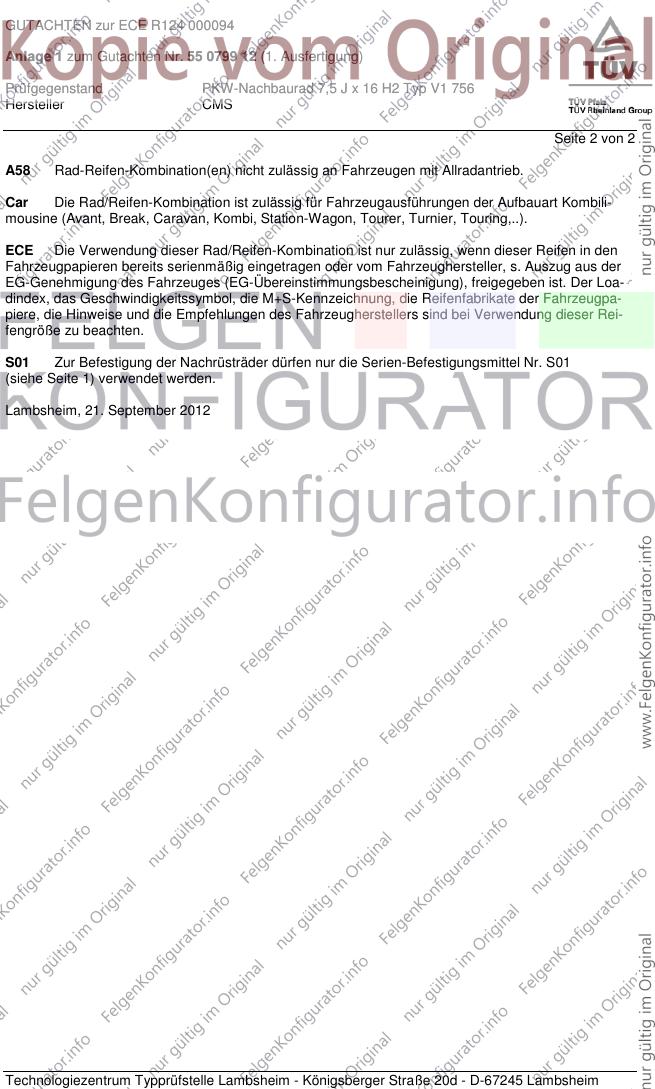

GUTACHTEN zur ECE R124 000094
Anlage 1 zum Gutachten Nr. 55 0799 12 (1. Ausfertigung)
Prüfgegenstand PKW-Nachbaurad 7,5 J x 16 H2 Typ V1 756
Hersteller CMS
Seite 2 von 2
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der Loa-
dindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der Fahrzeugpa-
piere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung dieser Rei-
fengröße zu beachten.
S01 Zur Befestigung der Nachrüsträder dürfen nur die Serien-Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Lambsheim, 21. September 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
