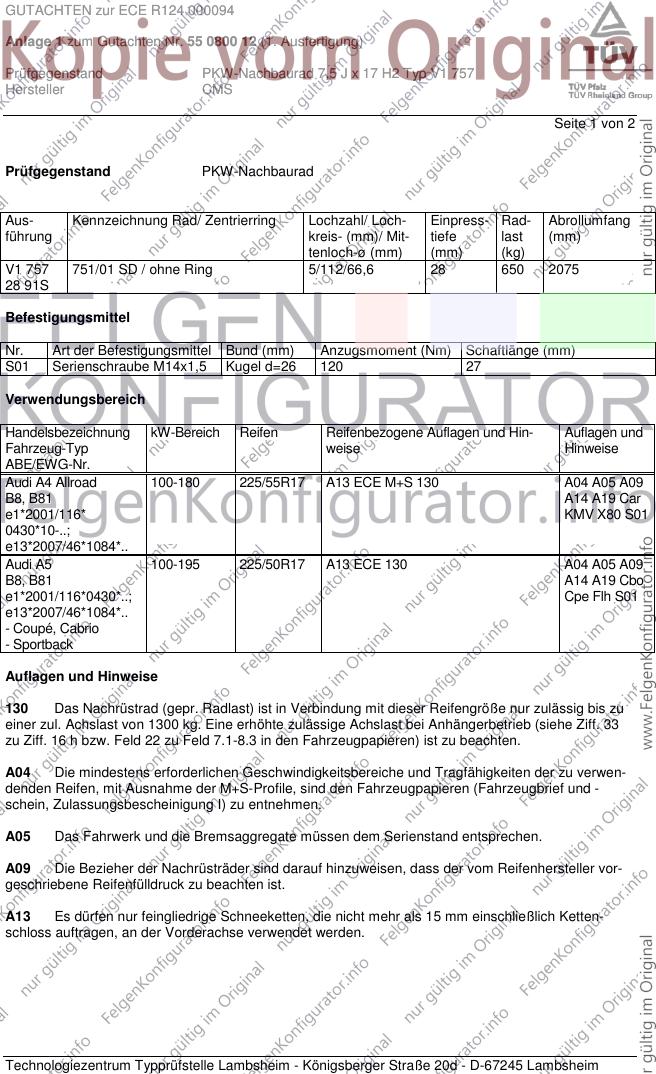

GUTACHTEN zur ECE R124 000094
Anlage 1 zum Gutachten Nr. 55 0800 12 (1. Ausfertigung)
Prüfgegenstand PKW-Nachbaurad 7,5 J x 17 H2 Typ V1 757
Hersteller CMS
Seite 1 von 2
Prüfgegenstand PKW-Nachbaurad
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
V1 757 751/01 SD / ohne Ring 5/112/66,6 28 650 2075
28 91S
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund (mm) Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel d=26 120 27
Verwendungsbereich
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 Allroad 100-180 225/55R17 A13 ECE M+S 130 A04 A05 A09
B8, B81 A14 A19 Car
e1*2001/116* KMV X80 S01
0430*10-..;
e13*2007/46*1084*..
Audi A5 100-195 225/50R17 A13 ECE 130 A04 A05 A09
B8, B81 A14 A19 Cbo
e1*2001/116*0430*..; Cpe Flh S01
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
Auflagen und Hinweise
130 Das Nachrüstrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen.
A05 Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
A09 Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vor-
geschriebene Reifenfülldruck zu beachten ist.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000094
Anlage 1 zum Gutachten Nr. 55 0800 12 (1. Ausfertigung)
Prüfgegenstand PKW-Nachbaurad 7,5 J x 17 H2 Typ V1 757
Hersteller CMS
Seite 2 von 2
A14 Zum Auswuchten der Nachrüsträder dürfen an der Felgenaußenseite nur Klebegewichte un-
terhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte
im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der Loa-
dindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der Fahrzeugpa-
piere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung dieser Rei-
fengröße zu beachten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
S01 Zur Befestigung der Nachrüsträder dürfen nur die Serien-Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
Lambsheim, 21. September 2012
