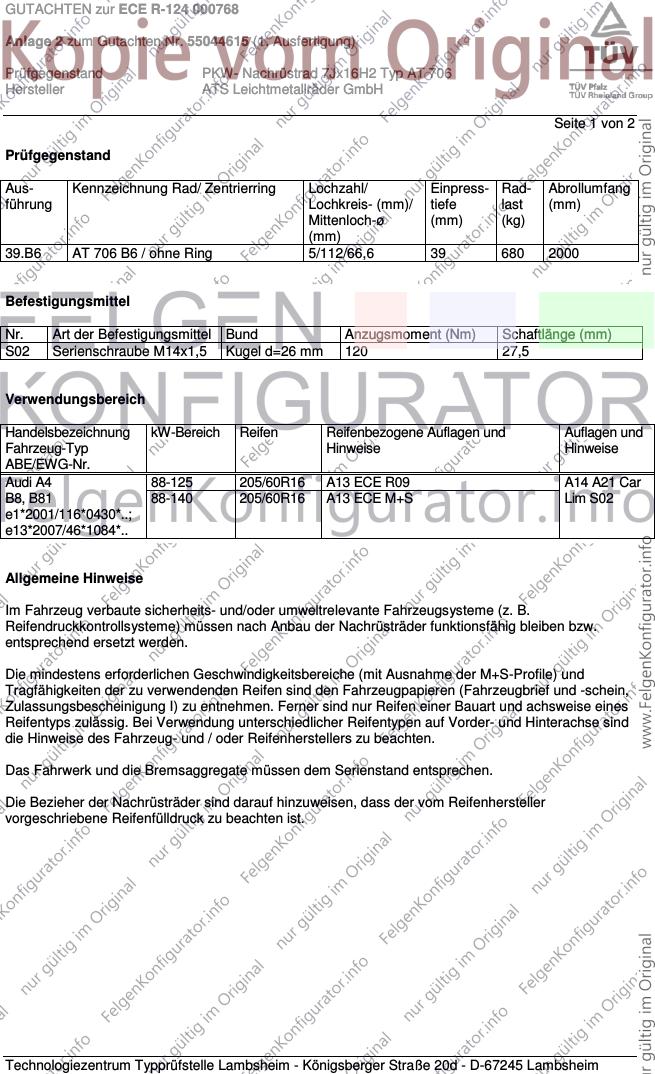

GUTACHTEN zur ECE R-124 000768

Anlage 2 zum Gutachten Nr. 55044615 (1. Ausfertigung)

Prüfgegenstand                     PKW- Nachrüstrad 7Jx16H2 Typ AT 706
Hersteller                         ATS Leichtmetallräder GmbH

                                                                                        Seite 1 von 2

Prüfgegenstand

Aus-         Kennzeichnung Rad/ Zentrierring        Lochzahl/          Einpress- Rad-   Abrollumfang
führung                                             Lochkreis- (mm)/   tiefe     last   (mm)
                                                    Mittenloch-ø       (mm)      (kg)
                                                    (mm)
39.B6        AT 706 B6 / ohne Ring                  5/112/66,6         39        680    2000


Befestigungsmittel

Nr.       Art der Befestigungsmittel   Bund              Anzugsmoment (Nm)       Schaftlänge (mm)
S02       Serienschraube M14x1,5       Kugel d=26 mm     120                     27,5


Verwendungsbereich

Handelsbezeichnung        kW-Bereich    Reifen         Reifenbezogene Auflagen und        Auflagen und
Fahrzeug-Typ                                           Hinweise                           Hinweise
ABE/EWG-Nr.
Audi A4                   88-125        205/60R16      A13 ECE R09                        A14 A21 Car
B8, B81                   88-140        205/60R16      A13 ECE M+S                        Lim S02
e1*2001/116*0430*..;
e13*2007/46*1084*..


Allgemeine Hinweise

Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Nachrüsträder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.

Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.

Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.

Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R-124 000768

Anlage 2 zum Gutachten Nr. 55044615 (1. Ausfertigung)

Prüfgegenstand                 PKW- Nachrüstrad 7Jx16H2 Typ AT 706
Hersteller                     ATS Leichtmetallräder GmbH

                                                                                        Seite 2 von 2

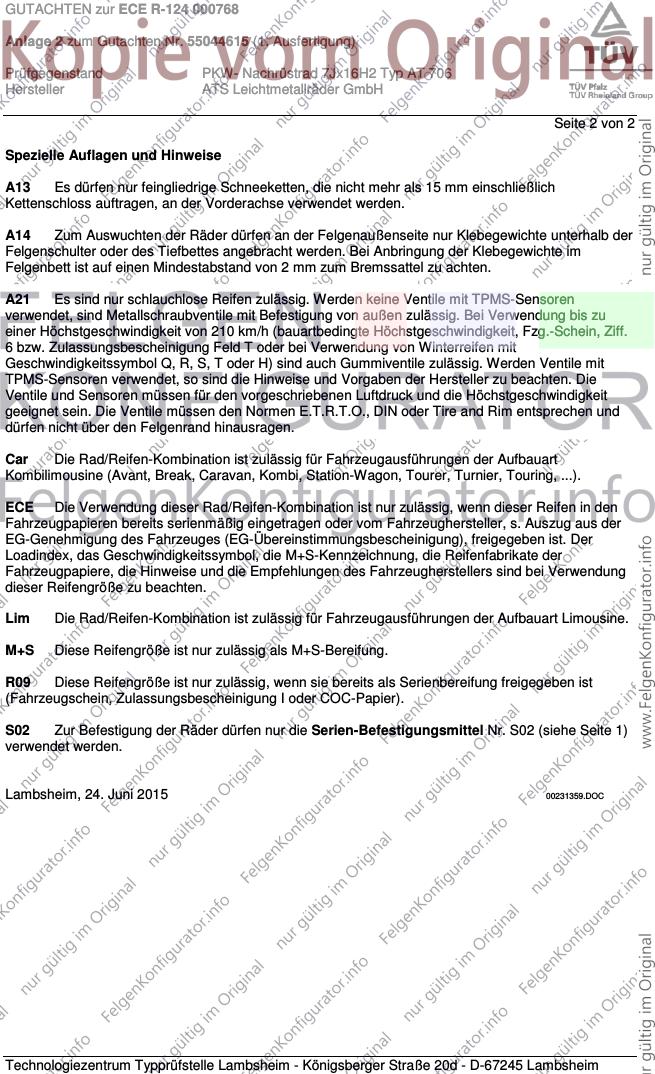

Spezielle Auflagen und Hinweise

A13    Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.

A14    Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

A21     Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.

Car    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).

ECE     Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.

Lim    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.

M+S    Diese Reifengröße ist nur zulässig als M+S-Bereifung.

R09    Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).

S02    Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.


Lambsheim, 24. Juni 2015                                                               00231359.DOC
