GUTACHTEN zur ECE R124 000653

Anlage 4 zum Gutachten Nr. 55055814 (1. Ausfertigung)

Prüfgegenstand                  PKW-Nachrüstrad 7.0Jx16H2 Typ SE7016
Hersteller                      AUTEC GmbH & Co. KG

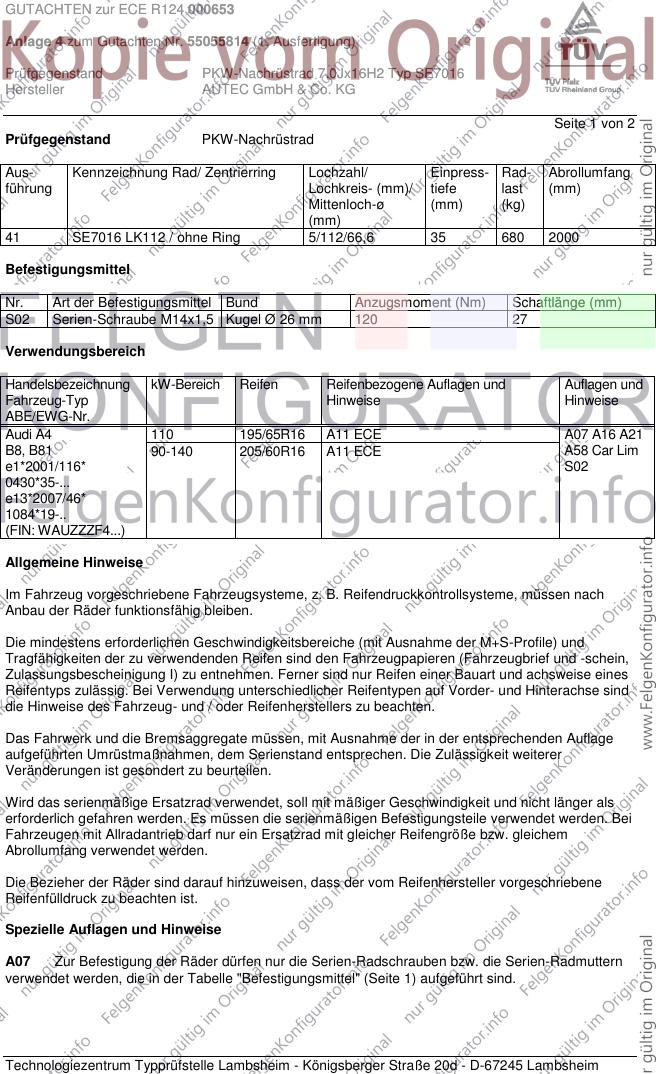

                                                                                       Seite 1 von 2
Prüfgegenstand                  PKW-Nachrüstrad

Aus-        Kennzeichnung Rad/ Zentrierring      Lochzahl/          Einpress- Rad-    Abrollumfang
führung                                          Lochkreis- (mm)/   tiefe     last    (mm)
                                                 Mittenloch-ø       (mm)      (kg)
                                                 (mm)
41          SE7016 LK112 / ohne Ring             5/112/66,6         35       680      2000

Befestigungsmittel

Nr.       Art der Befestigungsmittel Bund               Anzugsmoment (Nm)        Schaftlänge (mm)
S02       Serien-Schraube M14x1,5 Kugel Ø 26 mm         120                      27

Verwendungsbereich

Handelsbezeichnung     kW-Bereich    Reifen        Reifenbezogene Auflagen und          Auflagen und
Fahrzeug-Typ                                       Hinweise                             Hinweise
ABE/EWG-Nr.
Audi A4                110           195/65R16     A11 ECE                              A07 A16 A21
B8, B81                90-140        205/60R16     A11 ECE                              A58 Car Lim
e1*2001/116*                                                                            S02
0430*35-...
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)

Allgemeine Hinweise

Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.

Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.

Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.

Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.

Spezielle Auflagen und Hinweise

A07    Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000653

Anlage 4 zum Gutachten Nr. 55055814 (1. Ausfertigung)

Prüfgegenstand                 PKW-Nachrüstrad 7.0Jx16H2 Typ SE7016
Hersteller                     AUTEC GmbH & Co. KG

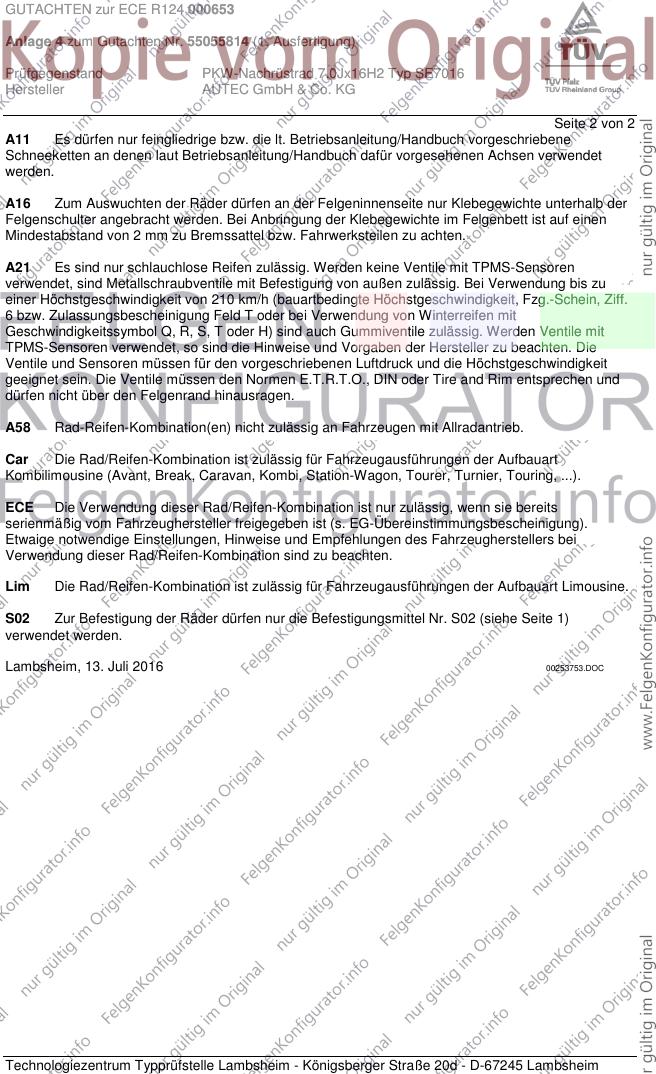

                                                                                        Seite 2 von 2
A11    Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.

A16    Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.

A21     Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.

A58    Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.

Car    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).

ECE    Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits
serienmäßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung).
Etwaige notwendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei
Verwendung dieser Rad/Reifen-Kombination sind zu beachten.

Lim    Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.

S02    Zur Befestigung der Räder dürfen nur die Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.

Lambsheim, 13. Juli 2016                                                              00253753.DOC




Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
