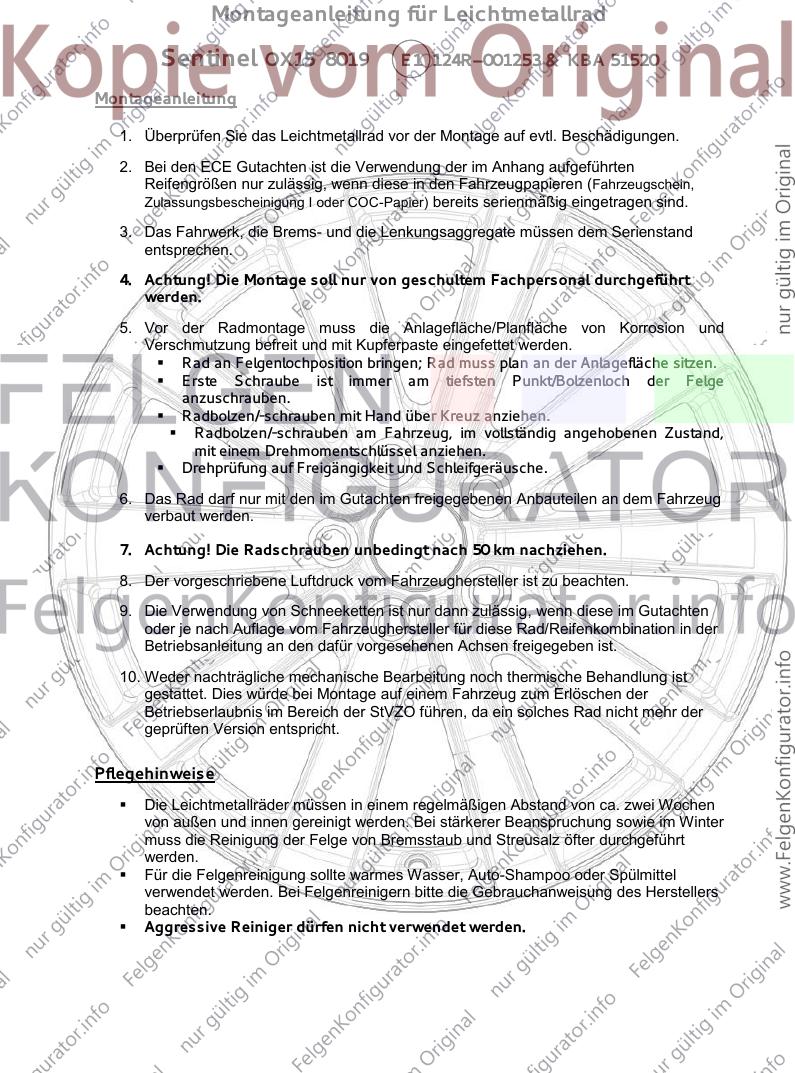

Montageanleitung für Leichtmetallrad
Sentinel OX15 8019 E1 124R–001253 & KBA 51520
Montageanleitung
1. Überprüfen Sie das Leichtmetallrad vor der Montage auf evtl. Beschädigungen.
2. Bei den ECE Gutachten ist die Verwendung der im Anhang aufgeführten
Reifengrößen nur zulässig, wenn diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) bereits serienmäßig eingetragen sind.
3. Das Fahrwerk, die Brems- und die Lenkungsaggregate müssen dem Serienstand
entsprechen.
4. Achtung! Die Montage soll nur von geschultem Fachpersonal durchgeführt
werden.
5. Vor der Radmontage muss die Anlagefläche/Planfläche von Korrosion und
Verschmutzung befreit und mit Kupferpaste eingefettet werden.
Rad an Felgenlochposition bringen; Rad muss plan an der Anlagefläche sitzen.
Erste Schraube ist immer am tiefsten Punkt/Bolzenloch der Felge
anzuschrauben.
Radbolzen/-schrauben mit Hand über Kreuz anziehen.
Radbolzen/-schrauben am Fahrzeug, im vollständig angehobenen Zustand,
mit einem Drehmomentschlüssel anziehen.
Drehprüfung auf Freigängigkeit und Schleifgeräusche.
6. Das Rad darf nur mit den im Gutachten freigegebenen Anbauteilen an dem Fahrzeug
verbaut werden.
7. Achtung! Die Radschrauben unbedingt nach 50 km nachziehen.
8. Der vorgeschriebene Luftdruck vom Fahrzeughersteller ist zu beachten.
9. Die Verwendung von Schneeketten ist nur dann zulässig, wenn diese im Gutachten
oder je nach Auflage vom Fahrzeughersteller für diese Rad/Reifenkombination in der
Betriebsanleitung an den dafür vorgesehenen Achsen freigegeben ist.
10. Weder nachträgliche mechanische Bearbeitung noch thermische Behandlung ist
gestattet. Dies würde bei Montage auf einem Fahrzeug zum Erlöschen der
Betriebserlaubnis im Bereich der StVZO führen, da ein solches Rad nicht mehr der
geprüften Version entspricht.
Pflegehinweise
Die Leichtmetallräder müssen in einem regelmäßigen Abstand von ca. zwei Wochen
von außen und innen gereinigt werden. Bei stärkerer Beanspruchung sowie im Winter
muss die Reinigung der Felge von Bremsstaub und Streusalz öfter durchgeführt
werden.
Für die Felgenreinigung sollte warmes Wasser, Auto-Shampoo oder Spülmittel
verwendet werden. Bei Felgenreinigern bitte die Gebrauchanweisung des Herstellers
beachten.
Aggressive Reiniger dürfen nicht verwendet werden.

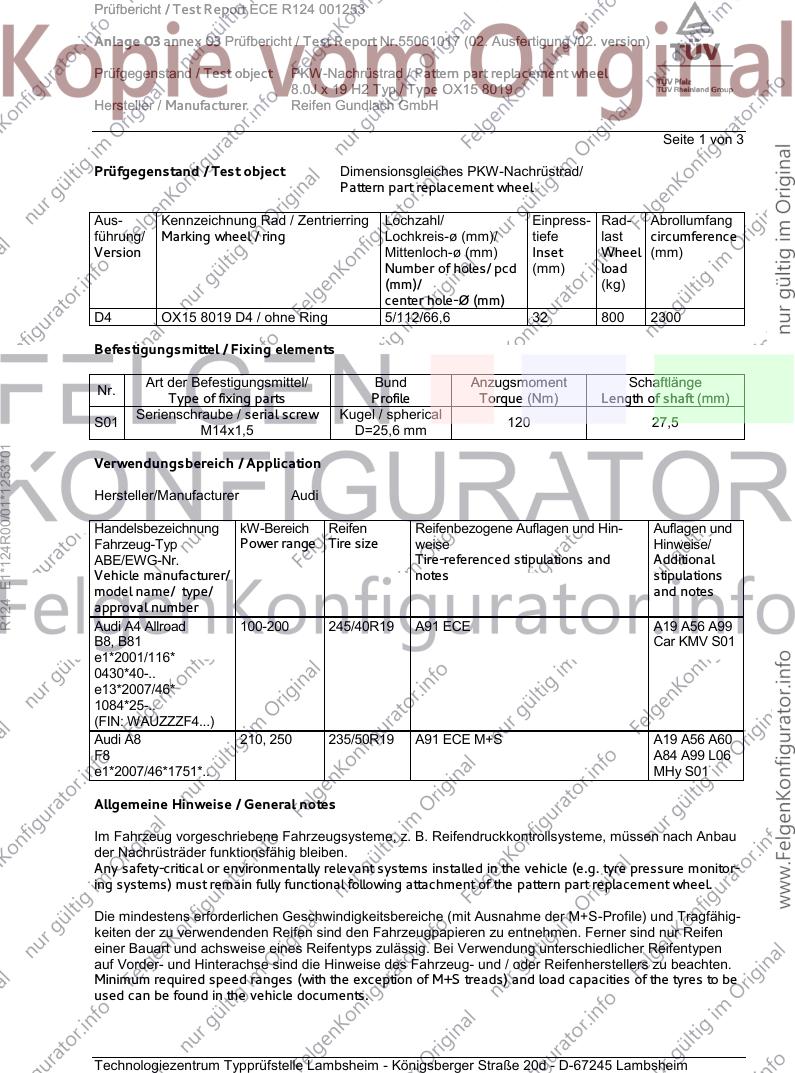

Prüfbericht / Test Report ECE R124 001253
Anlage 03 annex 03 Prüfbericht / Test Report Nr.55061017 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0J x 19 H2 Typ / Type OX15 8019
Hersteller / Manufacturer Reifen Gundlach GmbH
Seite 1 von 3
Prüfgegenstand / Test object Dimensionsgleiches PKW-Nachrüstrad/
Pattern part replacement wheel
Aus- Kennzeichnung Rad / Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung/ Marking wheel / ring Lochkreis-ø (mm)/ tiefe last circumference
Version Mittenloch-ø (mm) Inset Wheel (mm)
Number of holes/ pcd (mm) load
(mm)/ (kg)
center hole-Ø (mm)
D4 OX15 8019 D4 / ohne Ring 5/112/66,6 32 800 2300
Befestigungsmittel / Fixing elements
Art der Befestigungsmittel/ Bund Anzugsmoment Schaftlänge
Nr.
Type of fixing parts Profile Torque (Nm) Length of shaft (mm)
Serienschraube / serial screw Kugel / spherical
S01 120 27,5
M14x1,5 D=25,6 mm
R124 E1*124R00/01*1253*01
Verwendungsbereich / Application
Hersteller/Manufacturer Audi
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Power range Tire size weise Hinweise/
ABE/EWG-Nr. Tire-referenced stipulations and Additional
Vehicle manufacturer/ notes stipulations
model name/ type/ and notes
approval number
Audi A4 Allroad 100-200 245/40R19 A91 ECE A19 A56 A99
B8, B81 Car KMV S01
e1*2001/116*
0430*40-..
e13*2007/46*
1084*25-..
(FIN: WAUZZZF4...)
Audi A8 210, 250 235/50R19 A91 ECE M+S A19 A56 A60
F8 A84 A99 L06
e1*2007/46*1751*.. MHy S01
Allgemeine Hinweise / General notes
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau
der Nachrüsträder funktionsfähig bleiben.
Any safety-critical or environmentally relevant systems installed in the vehicle (e.g. tyre pressure monitor-
ing systems) must remain fully functional following attachment of the pattern part replacement wheel.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Tragfähig-
keiten der zu verwendenden Reifen sind den Fahrzeugpapieren zu entnehmen. Ferner sind nur Reifen
einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen
auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Minimum required speed ranges (with the exception of M+S treads) and load capacities of the tyres to be
used can be found in the vehicle documents.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001253
Anlage 03 annex 03 Prüfbericht / Test Report Nr.55061017 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0J x 19 H2 Typ / Type OX15 8019
Hersteller / Manufacturer Reifen Gundlach GmbH
Seite 2 von 3
In addition, only tyres of a single model, and a single tyre type per axle are permitted. When different tyre
types are used on front and rear axle, the vehicle and/or tyre manufacturer's instructions must be ob-
served.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Chassis and brake units must conform to serial production.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Pattern part replacement wheel purchasers must be pointed out that the tyre inflation pressure specified
by the manufacturer must be observed.
Der feste Sitz der Radschrauben / Muttern ist nach ca.50-100km Fahrstrecke zu überprüfen; dabei sind
die Radschrauben / Muttern mit dem vorgeschriebenen Anzugsmoment nachzuziehen. Diese Kontrolle ist
nach jeden lösen der Radschrauben / Muttern durchzuführen.
The lug nuts and bolts should be re-tightened to the proper torque value after driving the vehicle for a
distance of about 50-100km. This fastener check should be carried out every time the lug nuts and bolts
are removed.
R124 E1*124R00/01*1253*01
Spezielle Auflagen und Hinweise / Stipulations and notes
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
Only tubeless tyres are permitted. If no TPMS sensors are used, rubber-covered and metal screw
valves with attachment from outside are permitted. If valves with TPMS sensors are used, manufacturer
recommendations and instructions must be observed. Valves and sensors must be suited to the specified
air pressure and maximum speed. Valves must conform to E.T.R.T.O., DIN or Tire and Rim standards,
and must not project beyond the edge of the rim.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
The wheel/tyre combination is only permissible on vehicle models with all-wheel drive (e.g. 4WD,
Quattro, Syncro, 4-Matic, 4x4 and similar).
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Also permissible for vehicle models with extended bodywork.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winterreifen
(M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
Any recommendations given by the vehicle manufacturer relating to the use of snow tires and
snow chains must be observed (cf. User manual/instructions).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Only fine-linked snow chains, which come to an overall thickness of not more than 10 mm (includ-
ing chain joint), may be used at the prescribed axle. Any recommendations given by the vehicle manufac-
turer must be observed (cf. User manual/instructions).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001253
Anlage 03 annex 03 Prüfbericht / Test Report Nr.55061017 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0J x 19 H2 Typ / Type OX15 8019
Hersteller / Manufacturer Reifen Gundlach GmbH
Seite 3 von 3
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
To balance the wheels only adhesive weights may be attached on the rim at the rim outside. The
selection and placement of adhesive weights is to pay attention to a distance of 2 mm from the brake
caliper.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
The wheel/tyre combination is permissible for vehicle models of the Avant, Caravan, estate-car
and/or touring variants.
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits serienmäßig
vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung). Etwaige notwendige
Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei Verwendung dieser Rad/Reifen-
Kombination sind zu beachten.
The use of this wheel/tyre combination is not permitted unless already previously approved by the
manufacturer for serial production (see EC Certificate of Conformity). Any necessary adjustments, in-
structions and recommendations specified by the vehicle manufacturer in connection with the use of this
R124 E1*124R00/01*1253*01
wheel/tyre combination must observed.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
Only refers to vehicle variants with standard plastic extensions and/or mud-guard extensions.
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
This wheel / tire combination (s) is (are) permitted on vehicle versions with and without four-wheel
steering (4WS).
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
This tyre size is only permissible as mud and snow tyres.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
Also permissible for vehicle models with Hybriddrive (hybrid electric vehicle).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite
1) verwendet werden.
Only the serial fixing components No. S01 (see page 1) are to be used to attach the replacement
wheels.
Lambsheim, 2. Dezember 2019
00333899.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
