Ministero delle infrastrutture e dei trasporti
Dipartimento per i Trasporti e la Navigazione
Direzione Generale Territoriale del Nord-Ovest
Centro Prova Autoveicoli di MILANO con sezione di BRESCIA

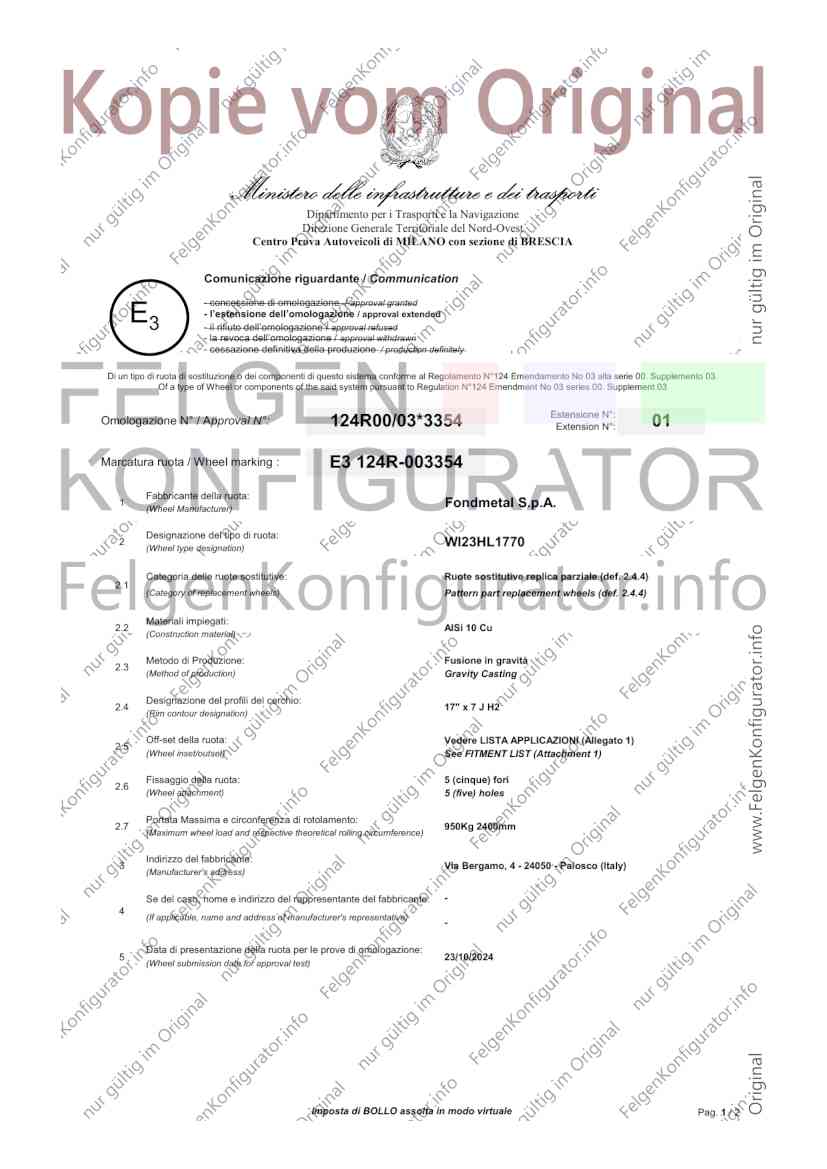

Comunicazione riguardante / Communication
E3
- concessione di omologazione / approval granted
- l’estensione dell’omologazione / approval extended
- il rifiuto dell’omologazione / approval refused
- la revoca dell’omologazione / approval withdrawn
- cessazione definitiva della produzione / production definitely
Di un tipo di ruota di sostituzione o dei componenti di questo sistema conforme al Regolamento N°124 Emendamento No 03 alla serie 00. Supplemento 03.
Of a type of Wheel or components of the said system pursuant to Regulation N°124 Emendment No 03 series 00. Supplement 03
Estensione N°:
Omologazione N° / Approval N°: 124R00/03*3354 Extension N°: 01
Marcatura ruota / Wheel marking : E3 124R-003354
Fabbricante della ruota:
1
(Wheel Manufacturer)
Fondmetal S.p.A.
Designazione del tipo di ruota:
2
(Wheel type designation)
WI23HL1770
Categoria delle ruote sostitutive: Ruote sostitutive replica parziale (def. 2.4.4)
2.1
(Category of replacement wheels) Pattern part replacement wheels (def. 2.4.4)
Materiali impiegati:
2.2 AlSi 10 Cu
(Construction material)
Metodo di Produzione: Fusione in gravità
2.3
(Method of production) Gravity Casting
Designazione del profili del cerchio:
2.4 17" x 7 J H2
(Rim contour designation)
Off-set della ruota: Vedere LISTA APPLICAZIONI (Allegato 1)
2.5
(Wheel inset/outset) See FITMENT LIST (Attachment 1)
Fissaggio della ruota: 5 (cinque) fori
2.6
(Wheel attachment) 5 (five) holes
Portata Massima e circonferenza di rotolamento:
2.7 950Kg 2400mm
(Maximum wheel load and respective theoretical rolling circumference)
Indirizzo del fabbricante:
3 Via Bergamo, 4 - 24050 - Palosco (Italy)
(Manufacturer's address)
Se del caso, nome e indirizzo del rappresentante del fabbricante: -
4
(If applicable, name and address of manufacturer's representative)
-
Data di presentazione della ruota per le prove di omologazione:
5 23/10/2024
(Wheel submission date for approval test)
Imposta di BOLLO assolta in modo virtuale Pag. 1 / 2

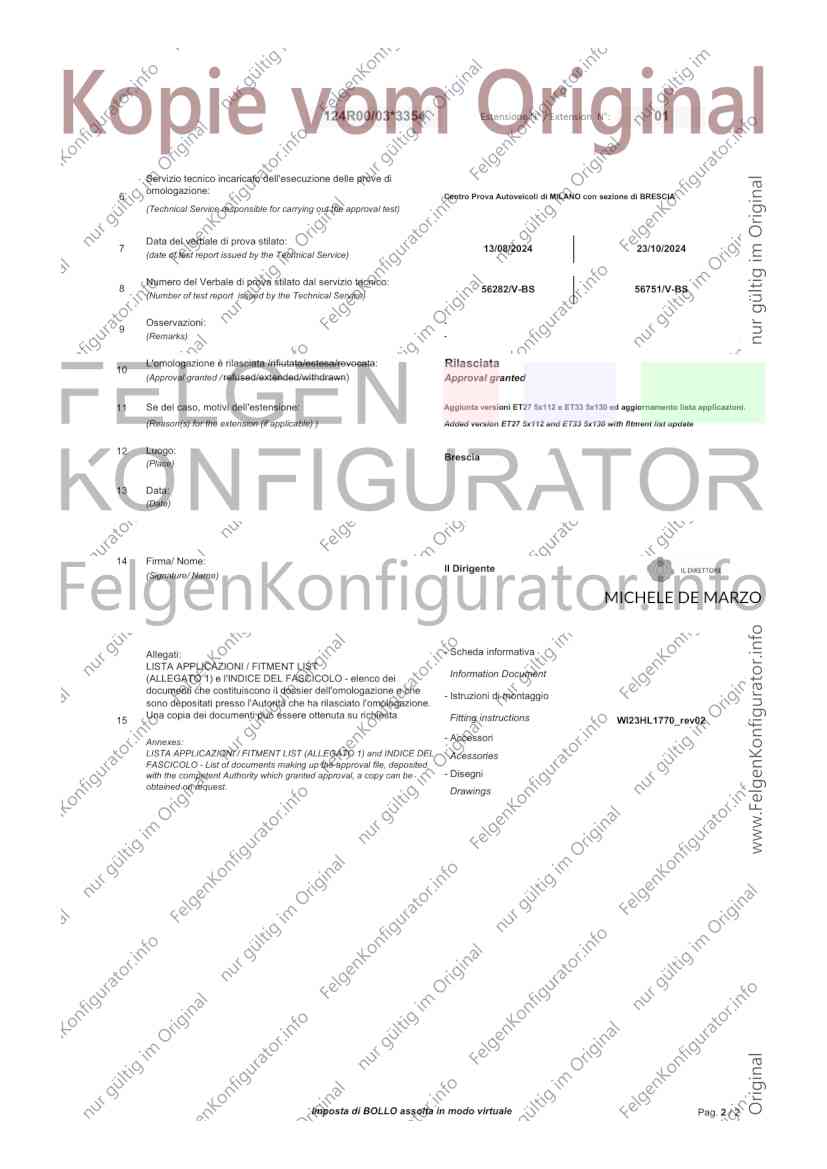

124R00/03*3354 Estensione N° / Extension N°: 01
Servizio tecnico incaricato dell'esecuzione delle prove di
omologazione:
6 Centro Prova Autoveicoli di MILANO con sezione di BRESCIA
(Technical Service responsible for carrying out the approval test)
Data del verbale di prova stilato:
7 13/08/2024 23/10/2024
(date of test report issued by the Technical Service)
Numero del Verbale di prova stilato dal servizio tecnico:
8 56282/V-BS 56751/V-BS
(Number of test report issued by the Technical Service)
Osservazioni: -
9
(Remarks) -
10
L'omologazione è rilasciata /rifiutata/estesa/revocata: Rilasciata
(Approval granted / refused/extended/withdrawn) Approval granted
11 Se del caso, motivi dell'estensione: Aggiunta versioni ET27 5x112 e ET33 5x130 ed aggiornamento lista applicazioni.
(Reason(s) for the extension (if applicable) ) Added version ET27 5x112 and ET33 5x130 with fitment list update
12 Luogo:
Brescia
(Place)
13 Data:
(Date)
14 Firma/ Nome:
Il Dirigente
(Signature/ Name)
DCA D E
Allegati: - Scheda informativa
LISTA APPLICAZIONI / FITMENT LIST
Information Document
(ALLEGATO 1) e l'INDICE DEL FASCICOLO - elenco dei
documenti che costituiscono il dossier dell'omologazione e che
- Istruzioni di montaggio
sono depositati presso l'Autorità che ha rilasciato l'omologazione.
Una copia dei documenti può essere ottenuta su richiesta Fitting instructions
15 WI23HL1770_rev02
Annexes: - Accessori
LISTA APPLICAZIONI / FITMENT LIST (ALLEGATO 1) and INDICE DEL Acessories
FASCICOLO - List of documents making up the approval file, deposited
with the competent Authority which granted approval, a copy can be - Disegni
obtained on request.
Drawings
Imposta di BOLLO assolta in modo virtuale Pag. 2 / 2
Approval n°: E3 124R-00/03*3354*01
LISTA APPLICAZIONI / FITMENT LIST (ALLEGATO 1)
Wheel marking: E3 124R-003354
Ministero delle infrastrutture e dei trasporti Il Dirigente
Dipartimento per i Trasporti e la Navigazione
Direzione Generale Territoriale del Nord-Ovest Documento firmato digitalmente
Centro Prova Autoveicoli di MILANO con sezione di BRESCIA Digitally signed document
Omologazione globale Pneumatico e
Anello
Costruttore Tipo Centra Offset Vite / Dado
Denominazione Commerciale 3.1.3. Europea Codice del Cerchio PCD realtive note Note
3.1.3. 3.1.3. ggio 3.1.2.2 3.1.2.5
3.1.3. 3.1.2.12.
Manufacturer Car model From 2019 Type Eu Homologation Wheel part number C.B. ET Rings Bolt / Nut Tyre Note
Audi Q5 2025 FY (GUB) e1*2007/46*1550*.. WI23HL1770 27_5_112P 5x112 66.5 27 - OE BOLT OE 215/70 R 17
639/2, e1*2007/46*0457*..,
Mercedes-Benz EQV 2020 WI23HL1770 51_5_112 5x112 66.5 51 - OE BOLT OE 245/55 R17
639/4 e1*2007/46*0458*..
639/2, e1*2007/46*0457*..;
OE 225/55 R17
Mercedes-Benz V-Classe (W447) 2014 639/4, e1*2007/46*0458*..; WI23HL1770 51_5_112 5x112 66.5 51 - OE BOLT
OE 235/55 R17
639/5 e1*2007/46*0459*..
639/2, e1*2007/46*0457*..,
Mercedes-Benz Vito 2011 2014 639/4, e1*2007/46*0458*.., WI23HL1770 51_5_112 5x112 66.5 51 - OE BOLT OE 225/55 R17
639/5 e1*2007/46*0459*..
Ssangyong / e9*2007/46*6620*..
Musso 2018 QK;QKA WI23HL1770 33_5_130 5x130 84.1 33 - OE NUT OE 235/70 R17
KGMobility e6*KS07/46*0278*..
e9*2007/46*6541*..
Ssangyong / YK, YKA,
Rexton Y400 2017 e11*2007/46*4188*.. WI23HL1770 33_5_130 5x130 84.1 33 - OE NUT OE 235/70 R17
KGMobility YKUK
e6*2007/46*0237*..
CONDIZIONI e NOTE GENERALI / GENERIC CONDITION and NOTE
NOTA PRELIMINARE Solo se indicato come equipaggiamento originale (previsto dal costruttore) sulla carta di circolazione del veicolo.
PRELIMINARY NOTE Only if mentioned as original equipment (allowed by vehicle manufacturer) on the vehicle documents.
CATENABILITA' In merito alla catenabilità delle configurazioni indicate fare riferimento alle prescrizioni del costruttore del veicolo.
CHAINABILITY For the chainability of the listed configurations, please refer to the vehicle manufacturer’s prescriptions.
In caso di bulloneria originale del costruttore del veicolo utilizzare la coppia di serraggio prevista dallo stesso costruttore del veicolo.
BULLONERIA - COPPIA DI SERRAGGIO In caso di bulloneria aftermarket fornita da FONDMETAL S.p.A. fare riferiemnto alla prescrizioni di montaggio indicate nell'apposito opuscolo informativo all'interno della
scatola ruota.
In the case of original bolts/nuts, please follow the vehicle manufacturer’s tightening torque recommendations.
BOLT TIGHTENING TORQUE
In the case of aftermarket bolts/nuts supplied by FONDMETAL S.p.A., please make reference to the prescriptions in the leaflet supplied with the wheel.
Fare riferimento alle prescrizioni del costruttore del veicolo normalmente riportate tramite etichette sulle portiere, o all’interno del tappo della benzina o riportate sul
PRESSIONE PNEUMATICI CONSIGLIATA
manuale uso e istruzioni
Please make reference to the vehicle manufacturer’s recommendations, which are normally specified through labels on the vehicle doors or inside the petrol tank plug,
RECOMMENDED TYRE PRESSURE
or mentioned in the vehicle instructions manual.
COMPATIBILITA' TPMS Fare riferimento alla specifica FONDMETAL - TPMS Compatibility
TPMS COMPATIBILITY Please make reference to the speficic FONDMETAL - TPMS Compatibility
Pag. 1 di 1
