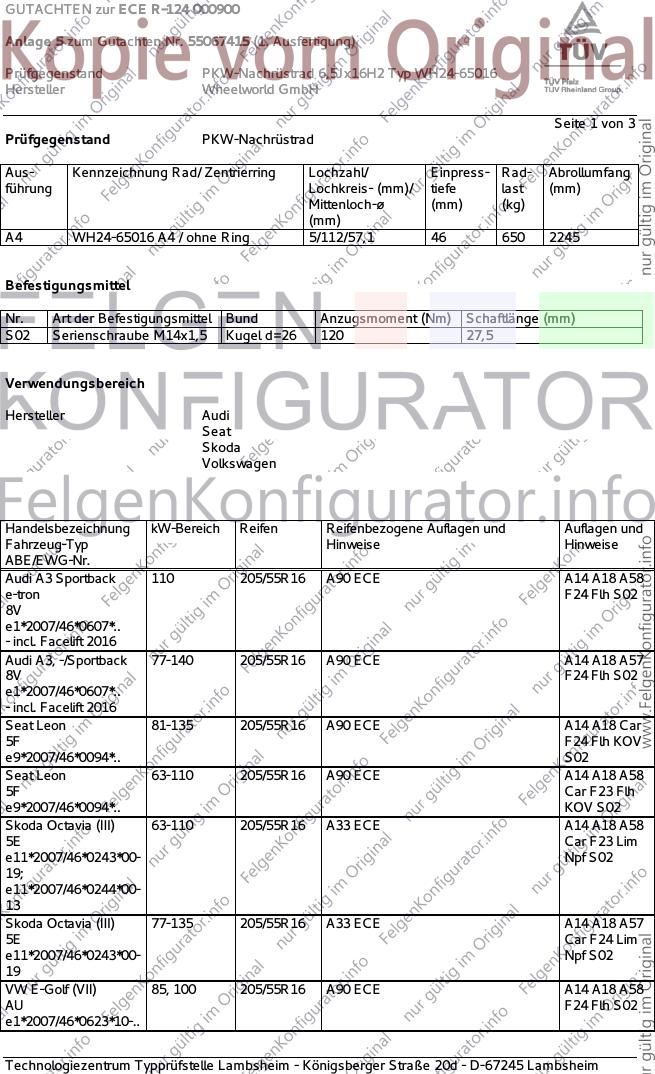

GUTACHTEN zur ECE R-124 000900
Anlage 5 zum Gutachten Nr. 55067415 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,5Jx16H2 Typ WH24-65016
Hersteller Wheelworld GmbH
Seite 1 von 3
Prüfgegenstand PKW-Nachrüstrad
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A4 WH24-65016 A4 / ohne Ring 5/112/57,1 46 650 2245
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kugel d=26 120 27,5
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Sportback 110 205/55R16 A90 ECE A14 A18 A58
e-tron F24 Flh S02
8V
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 77-140 205/55R16 A90 ECE A14 A18 A57
8V F24 Flh S02
e1*2007/46*0607*..
- incl. Facelift 2016
Seat Leon 81-135 205/55R16 A90 ECE A14 A18 Car
5F F24 Flh KOV
e9*2007/46*0094*.. S02
Seat Leon 63-110 205/55R16 A90 ECE A14 A18 A58
5F Car F23 Flh
e9*2007/46*0094*.. KOV S02
Skoda Octavia (III) 63-110 205/55R16 A33 ECE A14 A18 A58
5E Car F23 Lim
e11*2007/46*0243*00- Npf S02
19;
e11*2007/46*0244*00-
13
Skoda Octavia (III) 77-135 205/55R16 A33 ECE A14 A18 A57
5E Car F24 Lim
e11*2007/46*0243*00- Npf S02
19
VW E-Golf (VII) 85, 100 205/55R16 A90 ECE A14 A18 A58
AU F24 Flh S02
e1*2007/46*0623*10-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R-124 000900
Anlage 5 zum Gutachten Nr. 55067415 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,5Jx16H2 Typ WH24-65016
Hersteller Wheelworld GmbH

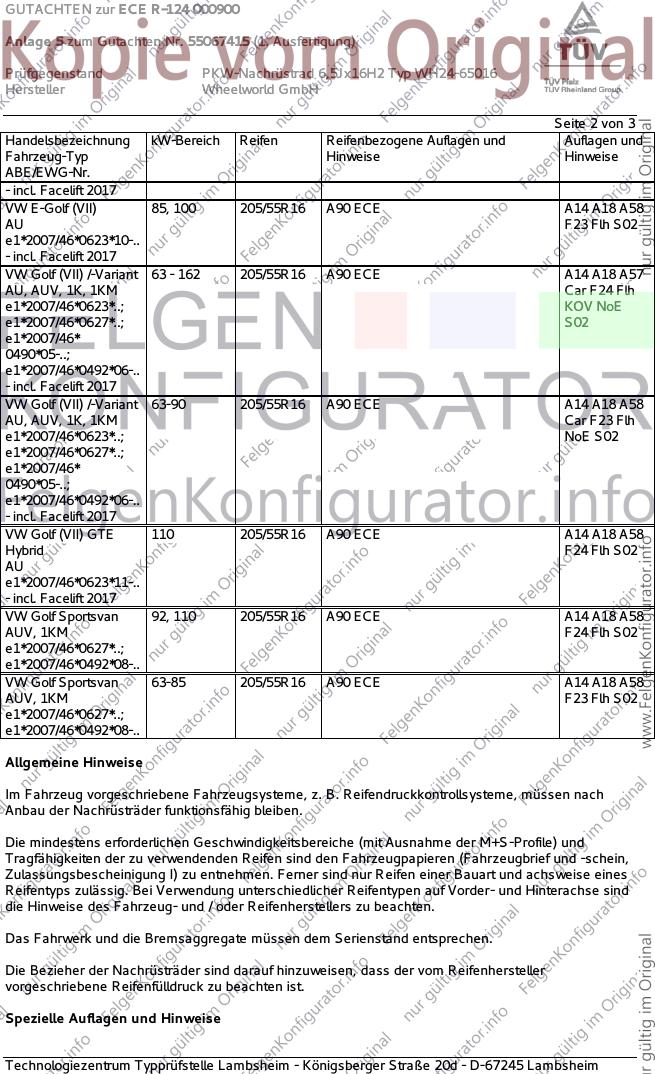

Seite 2 von 3
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 205/55R16 A90 ECE A14 A18 A58
AU F23 Flh S02
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63 - 162 205/55R16 A90 ECE A14 A18 A57
AU, AUV, 1K, 1KM Car F24 Flh
e1*2007/46*0623*..; KOV NoE
e1*2007/46*0627*..; S02
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-90 205/55R16 A90 ECE A14 A18 A58
AU, AUV, 1K, 1KM Car F23 Flh
e1*2007/46*0623*..; NoE S02
e1*2007/46*0627*..;
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) GTE 110 205/55R16 A90 ECE A14 A18 A58
Hybrid F24 Flh S02
AU
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf Sportsvan 92, 110 205/55R16 A90 ECE A14 A18 A58
AUV, 1KM F24 Flh S02
e1*2007/46*0627*..;
e1*2007/46*0492*08-..
VW Golf Sportsvan 63-85 205/55R16 A90 ECE A14 A18 A58
AUV, 1KM F23 Flh S02
e1*2007/46*0627*..;
e1*2007/46*0492*08-..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Nachrüsträder funktionsfähig bleiben.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R-124 000900
Anlage 5 zum Gutachten Nr. 55067415 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,5Jx16H2 Typ WH24-65016
Hersteller Wheelworld GmbH

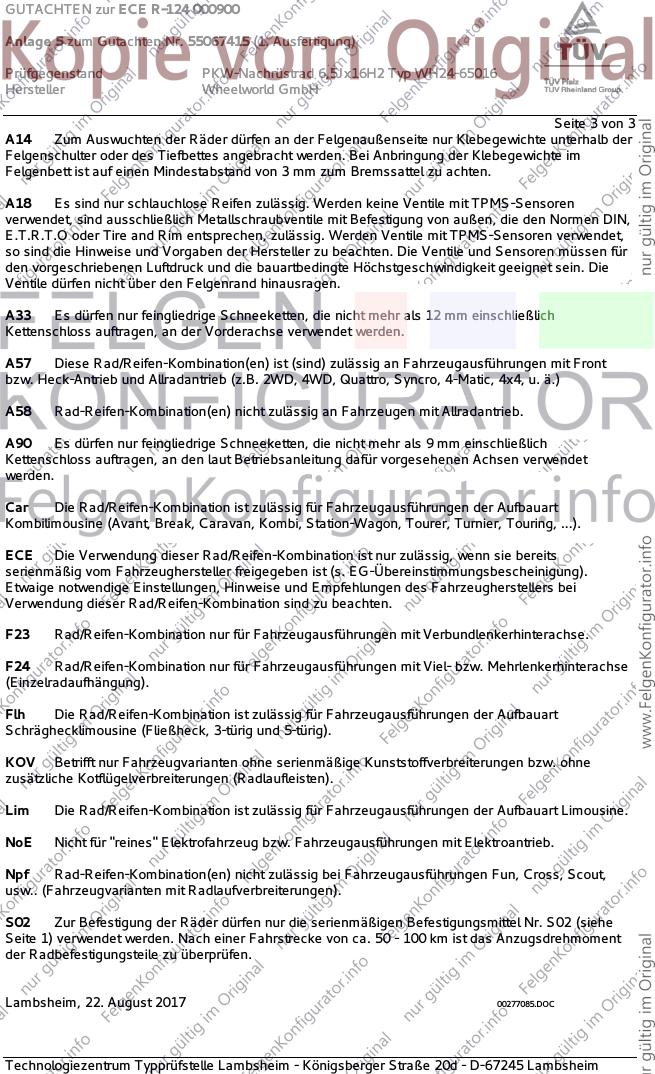

Seite 3 von 3
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 3 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits
serienmäßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung).
Etwaige notwendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei
Verwendung dieser Rad/Reifen-Kombination sind zu beachten.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden. Nach einer Fahrstrecke von ca. 50 - 100 km ist das Anzugsdrehmoment
der Radbefestigungsteile zu überprüfen.
Lambsheim, 22. August 2017 00277085.DOC
