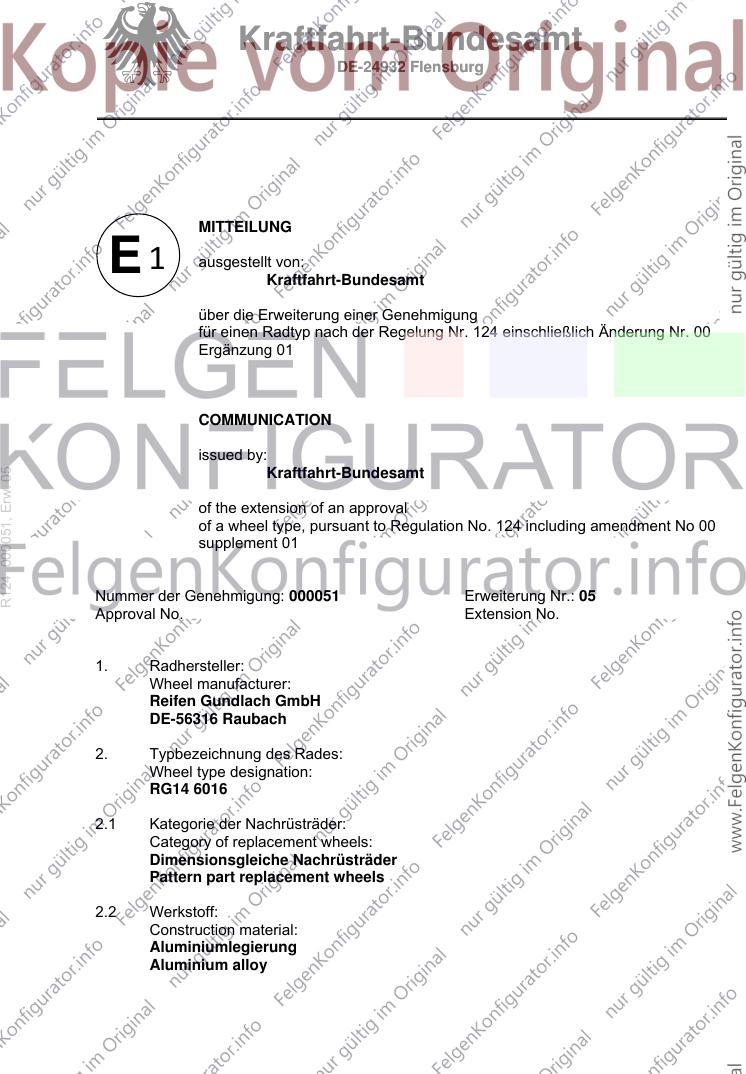

Kraftfahrt-Bundesamt
DE-24932 Flensburg
MITTEILUNG
E1 ausgestellt von:
Kraftfahrt-Bundesamt
über die Erweiterung einer Genehmigung
für einen Radtyp nach der Regelung Nr. 124 einschließlich Änderung Nr. 00
Ergänzung 01
COMMUNICATION
issued by:
R124 000051, Erw. 05
Kraftfahrt-Bundesamt
of the extension of an approval
of a wheel type, pursuant to Regulation No. 124 including amendment No 00
supplement 01

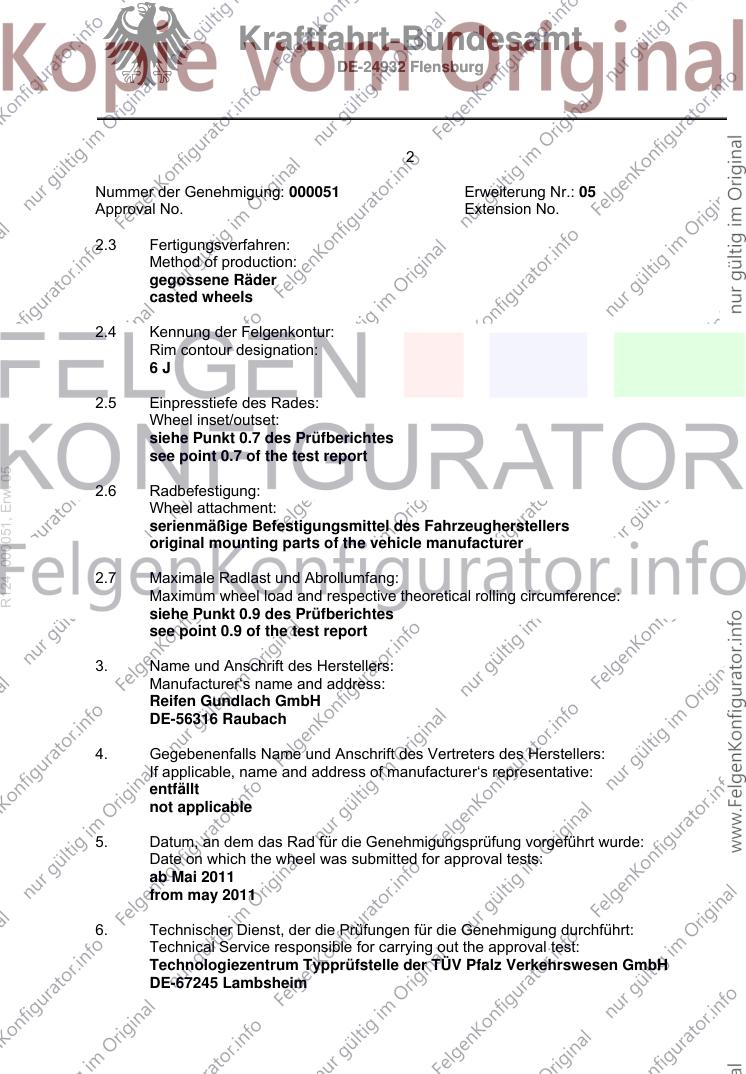

Nummer der Genehmigung: 000051 Erweiterung Nr.: 05
Approval No. Extension No.
1. Radhersteller:
Wheel manufacturer:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Typbezeichnung des Rades:
Wheel type designation:
RG14 6016
2.1 Kategorie der Nachrüsträder:
Category of replacement wheels:
Dimensionsgleiche Nachrüsträder
Pattern part replacement wheels
2.2 Werkstoff:
Construction material:
Aluminiumlegierung
Aluminium alloy
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 000051 Erweiterung Nr.: 05
Approval No. Extension No.
2.3 Fertigungsverfahren:
Method of production:
gegossene Räder
casted wheels
2.4 Kennung der Felgenkontur:
Rim contour designation:
6J
2.5 Einpresstiefe des Rades:
Wheel inset/outset:
siehe Punkt 0.7 des Prüfberichtes
see point 0.7 of the test report
R124 000051, Erw. 05
2.6 Radbefestigung:
Wheel attachment:
serienmäßige Befestigungsmittel des Fahrzeugherstellers
original mounting parts of the vehicle manufacturer
2.7 Maximale Radlast und Abrollumfang:
Maximum wheel load and respective theoretical rolling circumference:
siehe Punkt 0.9 des Prüfberichtes
see point 0.9 of the test report
3. Name und Anschrift des Herstellers:
Manufacturer‘s name and address:
Reifen Gundlach GmbH
DE-56316 Raubach
4. Gegebenenfalls Name und Anschrift des Vertreters des Herstellers:
If applicable, name and address of manufacturer‘s representative:
entfällt
not applicable
5. Datum, an dem das Rad für die Genehmigungsprüfung vorgeführt wurde:
Date on which the wheel was submitted for approval tests:
ab Mai 2011
from may 2011
6. Technischer Dienst, der die Prüfungen für die Genehmigung durchführt:
Technical Service responsible for carrying out the approval test:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 000051 Erweiterung Nr.: 05
Approval No. Extension No.
7. Datum des Gutachtens des Technischen Dienstes:
Date of test report issued by the Technical Service:
22.06.2017
8. Nummer des Gutachtens des Technischen Dienstes:
Number of report issued by that service:
55 0640 11 (6. Ausfertigung)
9. Bemerkungen:
Remarks:
entfällt
not applicable
10. Die Genehmigung wird erweitert
R124 000051, Erw. 05
Approval extended
11. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
siehe Anlage 1 des Prüfberichtes
see appendix 1 of the test report
12. Ort: DE-24932 Flensburg
Place:
13. Datum: 03.07.2017
Date:
14. Unterschrift: Im Auftrag
Signature:

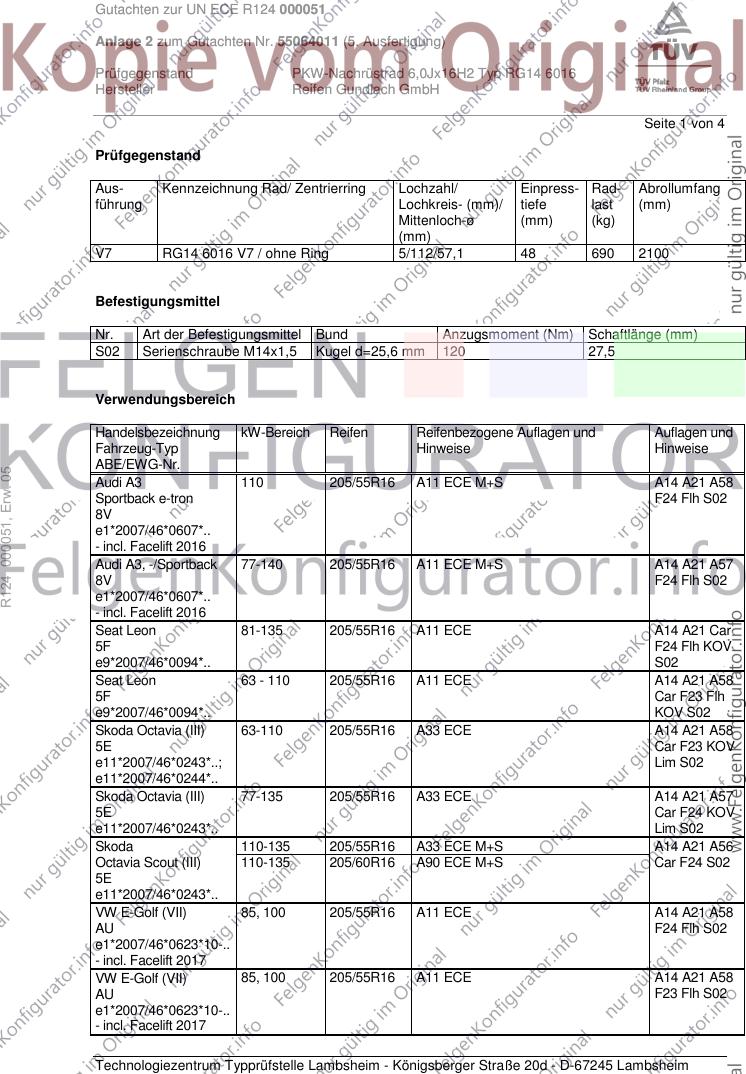

Gutachten zur UN ECE R124 000051
Anlage 2 zum Gutachten Nr. 55064011 (5. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,0Jx16H2 Typ RG14 6016
Hersteller Reifen Gundlach GmbH
Seite 1 von 4
Prüfgegenstand
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
V7 RG14 6016 V7 / ohne Ring 5/112/57,1 48 690 2100
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kugel d=25,6 mm 120 27,5
Verwendungsbereich

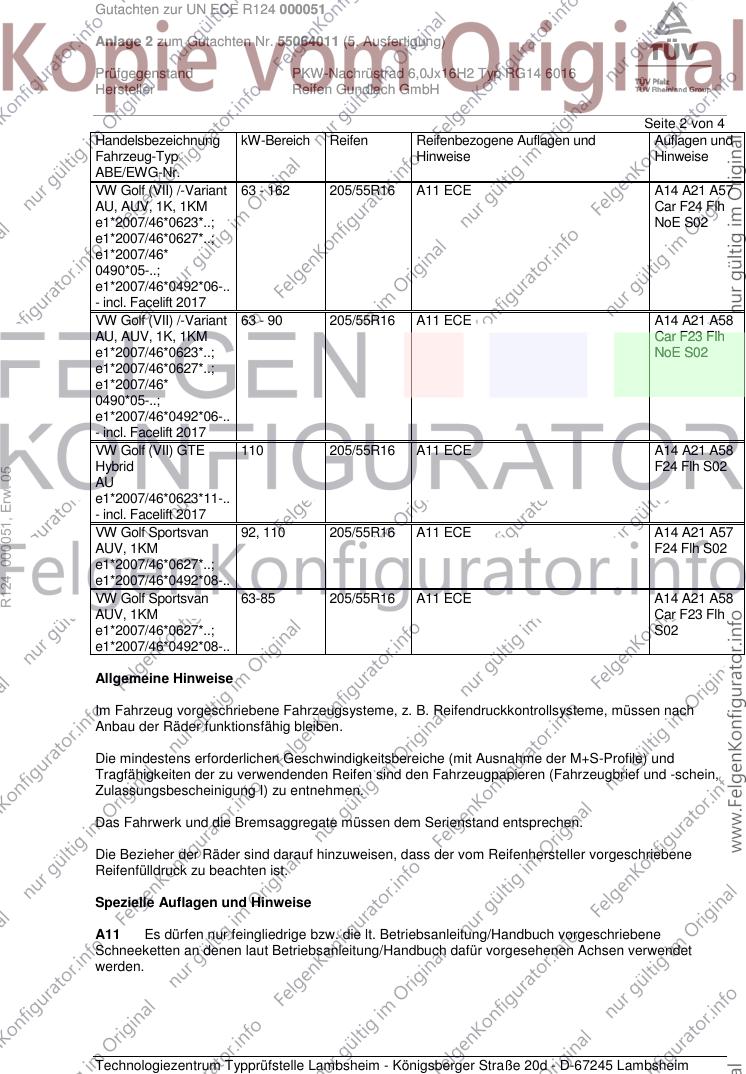

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
R124 000051, Erw. 05
Audi A3 110 205/55R16 A11 ECE M+S A14 A21 A58
Sportback e-tron F24 Flh S02
8V
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 77-140 205/55R16 A11 ECE M+S A14 A21 A57
8V F24 Flh S02
e1*2007/46*0607*..
- incl. Facelift 2016
Seat Leon 81-135 205/55R16 A11 ECE A14 A21 Car
5F F24 Flh KOV
e9*2007/46*0094*.. S02
Seat Leon 63 - 110 205/55R16 A11 ECE A14 A21 A58
5F Car F23 Flh
e9*2007/46*0094*.. KOV S02
Skoda Octavia (III) 63-110 205/55R16 A33 ECE A14 A21 A58
5E Car F23 KOV
e11*2007/46*0243*..; Lim S02
e11*2007/46*0244*..
Skoda Octavia (III) 77-135 205/55R16 A33 ECE A14 A21 A57
5E Car F24 KOV
e11*2007/46*0243*.. Lim S02
Skoda 110-135 205/55R16 A33 ECE M+S A14 A21 A56
Octavia Scout (III) 110-135 205/60R16 A90 ECE M+S Car F24 S02
5E
e11*2007/46*0243*..
VW E-Golf (VII) 85, 100 205/55R16 A11 ECE A14 A21 A58
AU F24 Flh S02
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 205/55R16 A11 ECE A14 A21 A58
AU F23 Flh S02
e1*2007/46*0623*10-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Gutachten zur UN ECE R124 000051
Anlage 2 zum Gutachten Nr. 55064011 (5. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,0Jx16H2 Typ RG14 6016
Hersteller Reifen Gundlach GmbH
Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63 - 162 205/55R16 A11 ECE A14 A21 A57
AU, AUV, 1K, 1KM Car F24 Flh
e1*2007/46*0623*..; NoE S02
e1*2007/46*0627*..;
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63 - 90 205/55R16 A11 ECE A14 A21 A58
AU, AUV, 1K, 1KM Car F23 Flh
e1*2007/46*0623*..; NoE S02
e1*2007/46*0627*..;
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) GTE 110 205/55R16 A11 ECE A14 A21 A58
Hybrid F24 Flh S02
R124 000051, Erw. 05
AU
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf Sportsvan 92, 110 205/55R16 A11 ECE A14 A21 A57
AUV, 1KM F24 Flh S02
e1*2007/46*0627*..;
e1*2007/46*0492*08-..
VW Golf Sportsvan 63-85 205/55R16 A11 ECE A14 A21 A58
AUV, 1KM Car F23 Flh
e1*2007/46*0627*..; S02
e1*2007/46*0492*08-..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Gutachten zur UN ECE R124 000051
Anlage 2 zum Gutachten Nr. 55064011 (5. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,0Jx16H2 Typ RG14 6016
Hersteller Reifen Gundlach GmbH
Seite 3 von 4

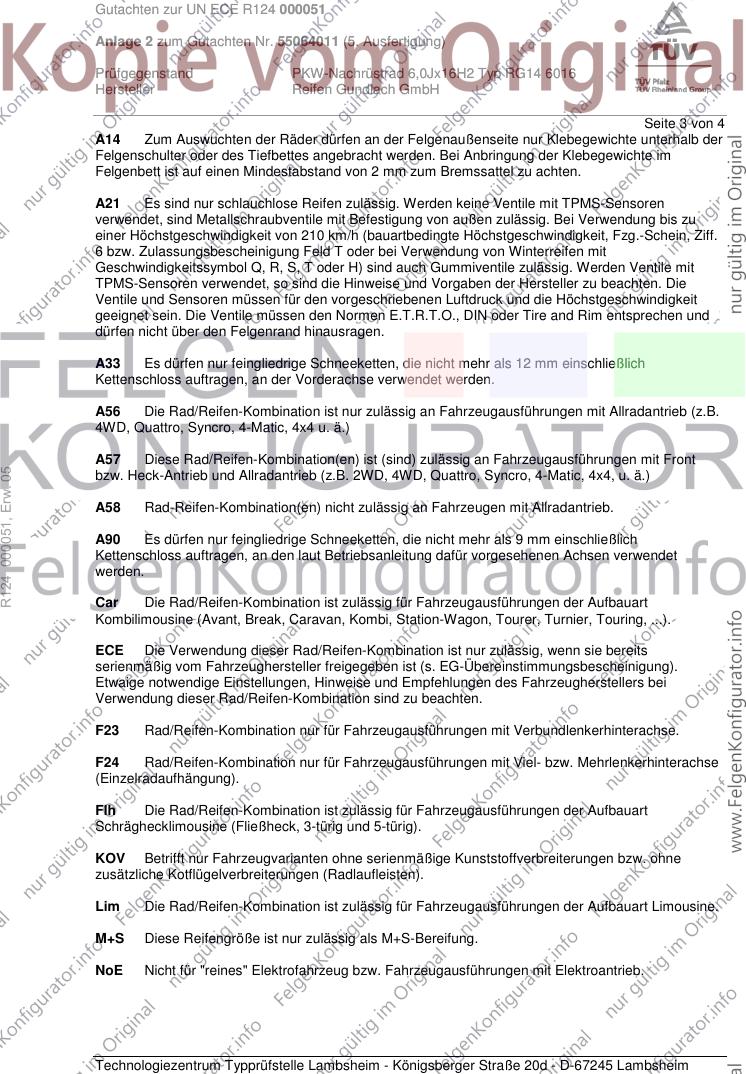

A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
R124 000051, Erw. 05
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits
serienmäßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung).
Etwaige notwendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei
Verwendung dieser Rad/Reifen-Kombination sind zu beachten.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Gutachten zur UN ECE R124 000051
Anlage 2 zum Gutachten Nr. 55064011 (5. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,0Jx16H2 Typ RG14 6016
Hersteller Reifen Gundlach GmbH
Seite 4 von 4

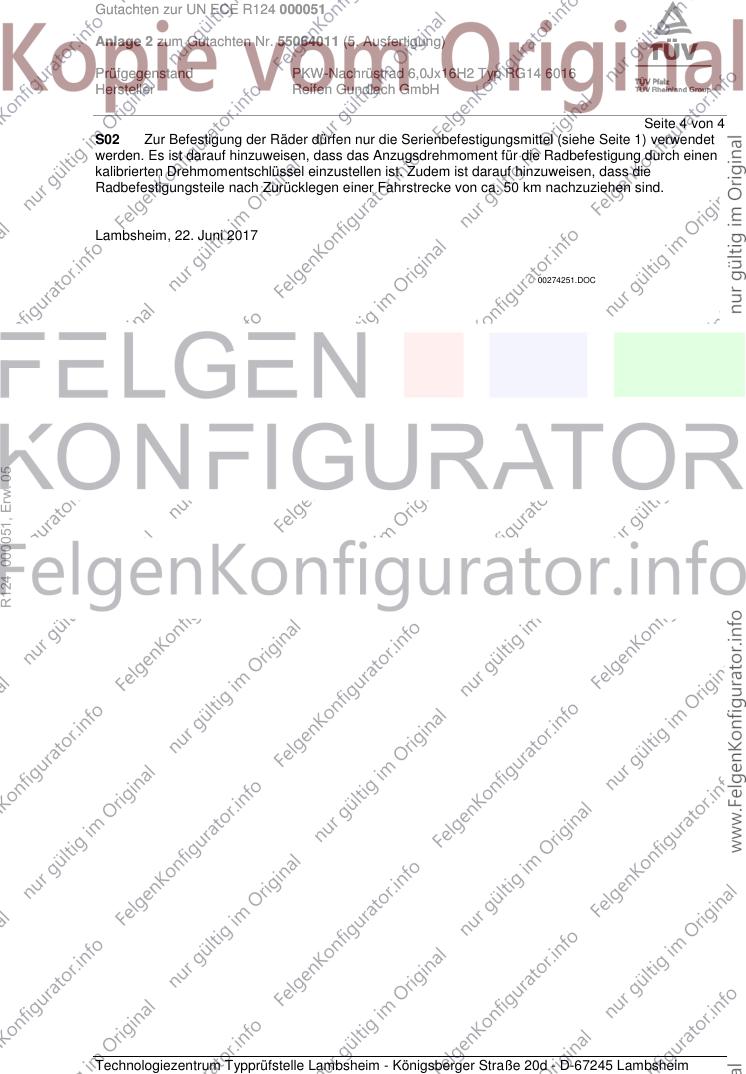

S02 Zur Befestigung der Räder dürfen nur die Serienbefestigungsmittel (siehe Seite 1) verwendet
werden. Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radbefestigung durch einen
kalibrierten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die
Radbefestigungsteile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
Lambsheim, 22. Juni 2017
00274251.DOC
R124 000051, Erw. 05
