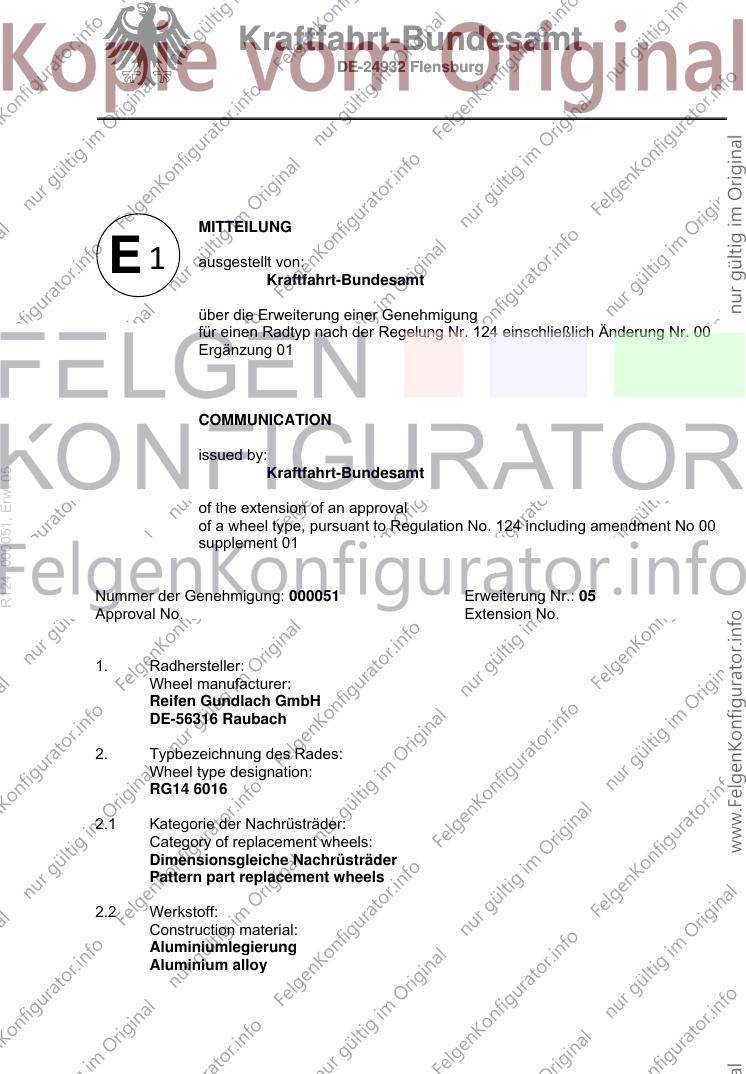

Kraftfahrt-Bundesamt
DE-24932 Flensburg
MITTEILUNG
E1 ausgestellt von:
Kraftfahrt-Bundesamt
über die Erweiterung einer Genehmigung
für einen Radtyp nach der Regelung Nr. 124 einschließlich Änderung Nr. 00
Ergänzung 01
COMMUNICATION
issued by:
R124 000051, Erw. 05
Kraftfahrt-Bundesamt
of the extension of an approval
of a wheel type, pursuant to Regulation No. 124 including amendment No 00
supplement 01
Nummer der Genehmigung: 000051 Erweiterung Nr.: 05
Approval No. Extension No.
1. Radhersteller:
Wheel manufacturer:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Typbezeichnung des Rades:
Wheel type designation:
RG14 6016
2.1 Kategorie der Nachrüsträder:
Category of replacement wheels:
Dimensionsgleiche Nachrüsträder
Pattern part replacement wheels
2.2 Werkstoff:
Construction material:
Aluminiumlegierung
Aluminium alloy
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 000051 Erweiterung Nr.: 05
Approval No. Extension No.

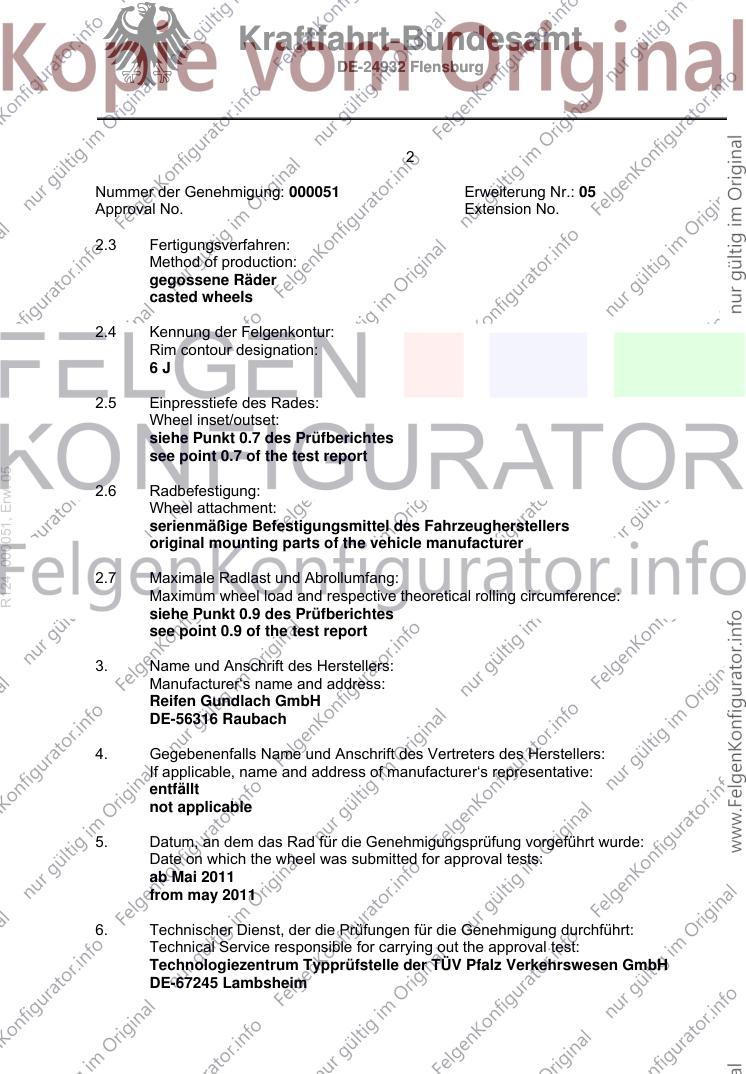

2.3 Fertigungsverfahren:
Method of production:
gegossene Räder
casted wheels
2.4 Kennung der Felgenkontur:
Rim contour designation:
6J
2.5 Einpresstiefe des Rades:
Wheel inset/outset:
siehe Punkt 0.7 des Prüfberichtes
see point 0.7 of the test report
R124 000051, Erw. 05
2.6 Radbefestigung:
Wheel attachment:
serienmäßige Befestigungsmittel des Fahrzeugherstellers
original mounting parts of the vehicle manufacturer
2.7 Maximale Radlast und Abrollumfang:
Maximum wheel load and respective theoretical rolling circumference:
siehe Punkt 0.9 des Prüfberichtes
see point 0.9 of the test report
3. Name und Anschrift des Herstellers:
Manufacturer‘s name and address:
Reifen Gundlach GmbH
DE-56316 Raubach
4. Gegebenenfalls Name und Anschrift des Vertreters des Herstellers:
If applicable, name and address of manufacturer‘s representative:
entfällt
not applicable
5. Datum, an dem das Rad für die Genehmigungsprüfung vorgeführt wurde:
Date on which the wheel was submitted for approval tests:
ab Mai 2011
from may 2011
6. Technischer Dienst, der die Prüfungen für die Genehmigung durchführt:
Technical Service responsible for carrying out the approval test:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 000051 Erweiterung Nr.: 05
Approval No. Extension No.

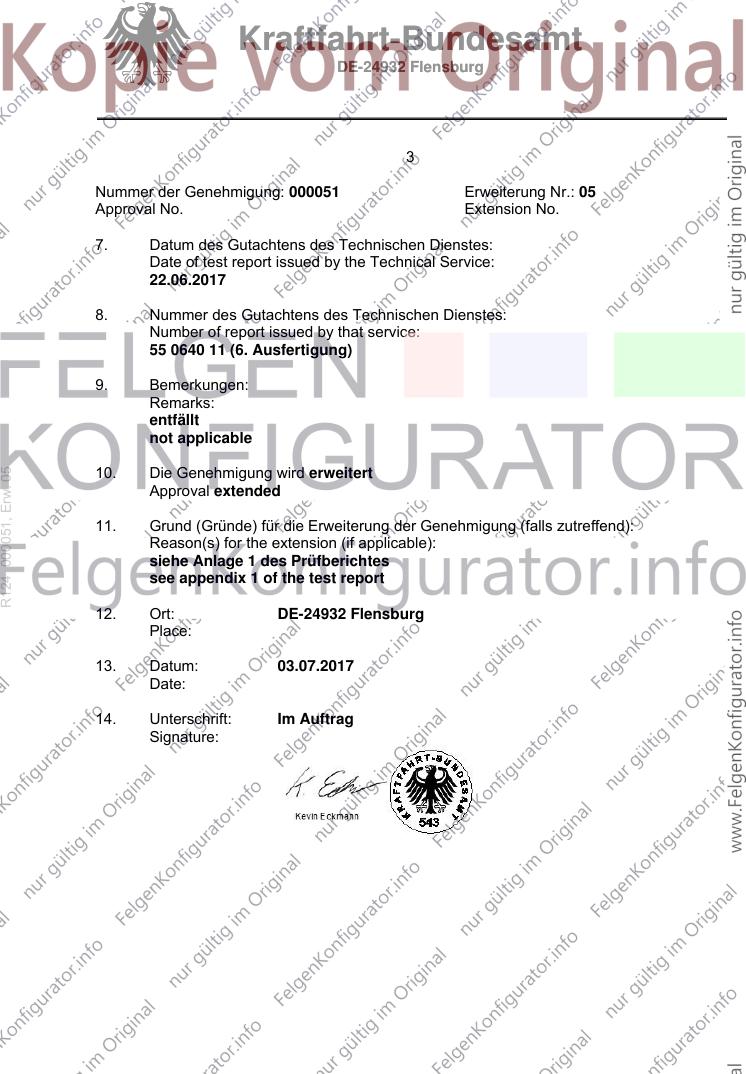

7. Datum des Gutachtens des Technischen Dienstes:
Date of test report issued by the Technical Service:
22.06.2017
8. Nummer des Gutachtens des Technischen Dienstes:
Number of report issued by that service:
55 0640 11 (6. Ausfertigung)
9. Bemerkungen:
Remarks:
entfällt
not applicable
10. Die Genehmigung wird erweitert
R124 000051, Erw. 05
Approval extended
11. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
siehe Anlage 1 des Prüfberichtes
see appendix 1 of the test report
12. Ort: DE-24932 Flensburg
Place:
13. Datum: 03.07.2017
Date:
14. Unterschrift: Im Auftrag
Signature:
Gutachten zur UN ECE R124 000051
Anlage 1 zum Gutachten Nr. 55064011 (4. Ausfertigung)

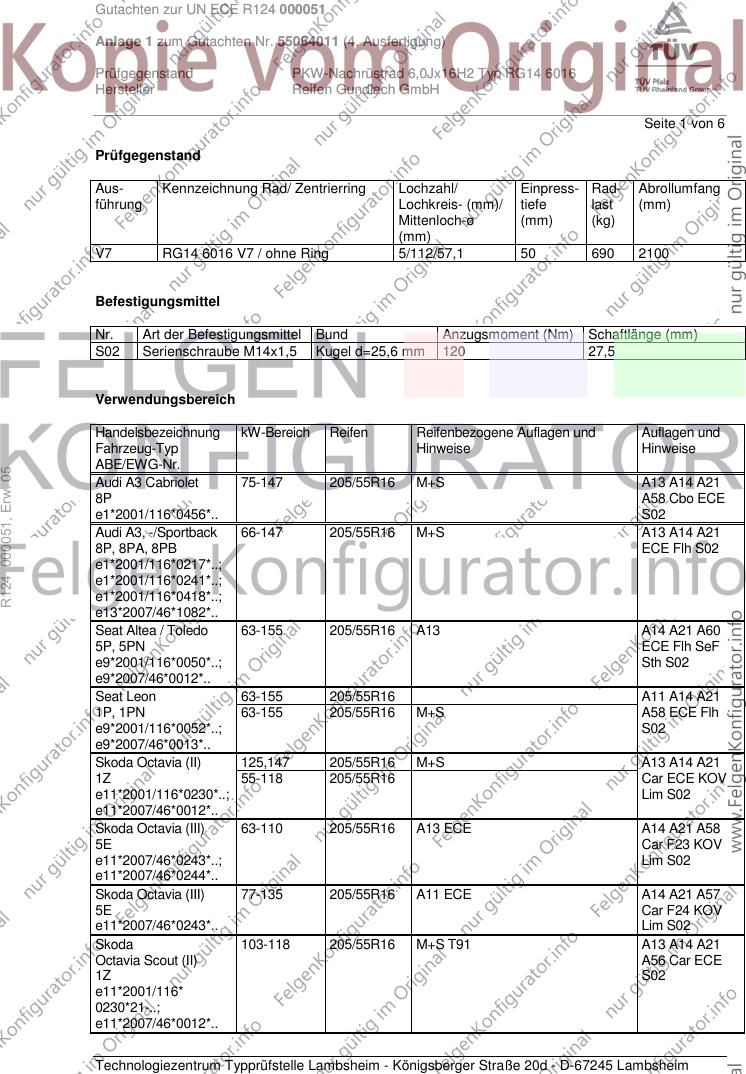

Prüfgegenstand PKW-Nachrüstrad 6,0Jx16H2 Typ RG14 6016
Hersteller Reifen Gundlach GmbH
Seite 1 von 6
Prüfgegenstand
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
V7 RG14 6016 V7 / ohne Ring 5/112/57,1 50 690 2100
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kugel d=25,6 mm 120 27,5
Verwendungsbereich

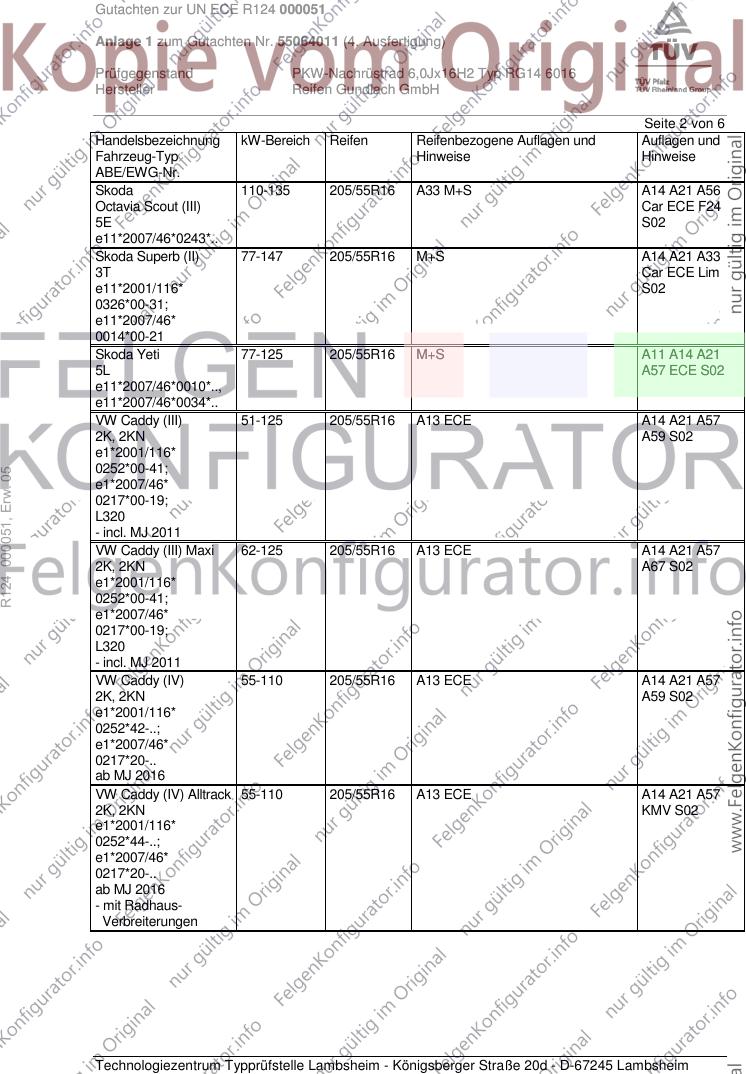

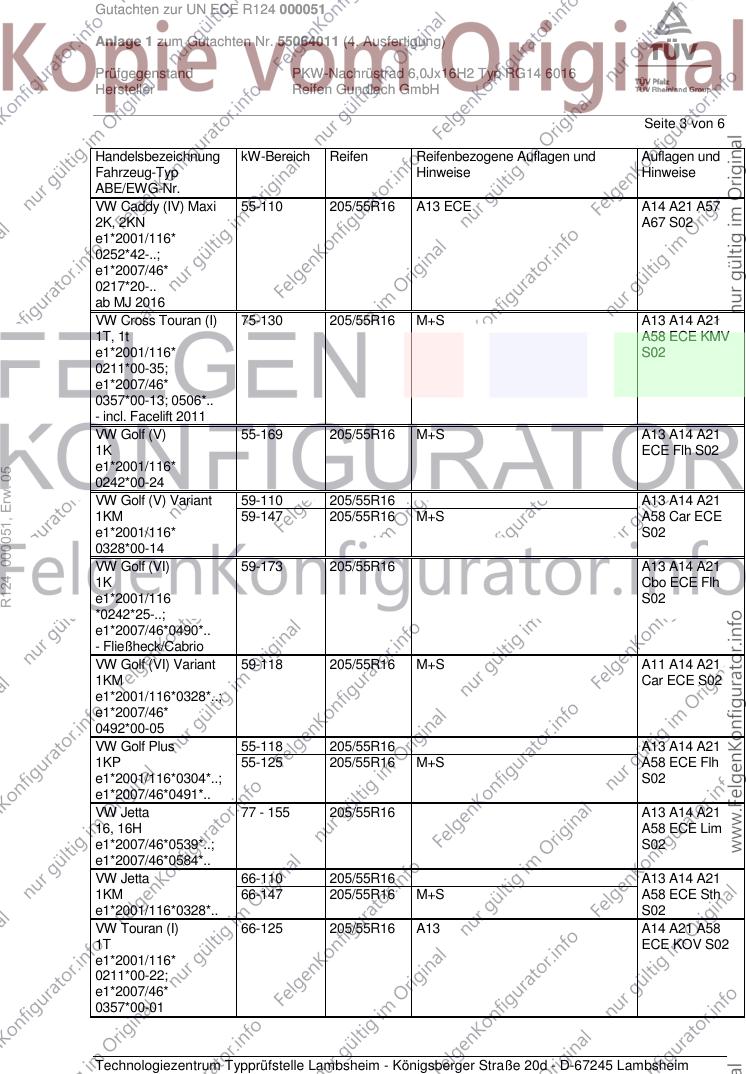

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
R124 000051, Erw. 05
Audi A3 Cabriolet 75-147 205/55R16 M+S A13 A14 A21
8P A58 Cbo ECE
e1*2001/116*0456*.. S02
Audi A3, -/Sportback 66-147 205/55R16 M+S A13 A14 A21
8P, 8PA, 8PB ECE Flh S02
e1*2001/116*0217*..;
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Seat Altea / Toledo 63-155 205/55R16 A13 A14 A21 A60
5P, 5PN ECE Flh SeF
e9*2001/116*0050*..; Sth S02
e9*2007/46*0012*..
Seat Leon 63-155 205/55R16 A11 A14 A21
1P, 1PN 63-155 205/55R16 M+S A58 ECE Flh
e9*2001/116*0052*..; S02
e9*2007/46*0013*..
Skoda Octavia (II) 125,147 205/55R16 M+S A13 A14 A21
1Z 55-118 205/55R16 Car ECE KOV
e11*2001/116*0230*..; Lim S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/55R16 A13 ECE A14 A21 A58
5E Car F23 KOV
e11*2007/46*0243*..; Lim S02
e11*2007/46*0244*..
Skoda Octavia (III) 77-135 205/55R16 A11 ECE A14 A21 A57
5E Car F24 KOV
e11*2007/46*0243*.. Lim S02
Skoda 103-118 205/55R16 M+S T91 A13 A14 A21
Octavia Scout (II) A56 Car ECE
1Z S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Gutachten zur UN ECE R124 000051
Anlage 1 zum Gutachten Nr. 55064011 (4. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,0Jx16H2 Typ RG14 6016
Hersteller Reifen Gundlach GmbH
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda 110-135 205/55R16 A33 M+S A14 A21 A56
Octavia Scout (III) Car ECE F24
5E S02
e11*2007/46*0243*..
Skoda Superb (II) 77-147 205/55R16 M+S A14 A21 A33
3T Car ECE Lim
e11*2001/116* S02
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Yeti 77-125 205/55R16 M+S A11 A14 A21
5L A57 ECE S02
e11*2007/46*0010*..,
e11*2007/46*0034*..
VW Caddy (III) 51-125 205/55R16 A13 ECE A14 A21 A57
2K, 2KN A59 S02
e1*2001/116*
0252*00-41;
R124 000051, Erw. 05
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 205/55R16 A13 ECE A14 A21 A57
2K, 2KN A67 S02
e1*2001/116*
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) 55-110 205/55R16 A13 ECE A14 A21 A57
2K, 2KN A59 S02
e1*2001/116*
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Caddy (IV) Alltrack 55-110 205/55R16 A13 ECE A14 A21 A57
2K, 2KN KMV S02
e1*2001/116*
0252*44-..;
e1*2007/46*
0217*20-..
ab MJ 2016
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Gutachten zur UN ECE R124 000051
Anlage 1 zum Gutachten Nr. 55064011 (4. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,0Jx16H2 Typ RG14 6016
Hersteller Reifen Gundlach GmbH
Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy (IV) Maxi 55-110 205/55R16 A13 ECE A14 A21 A57
2K, 2KN A67 S02
e1*2001/116*
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 205/55R16 M+S A13 A14 A21
1T, 1t A58 ECE KMV
e1*2001/116* S02
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW Golf (V) 55-169 205/55R16 M+S A13 A14 A21
1K ECE Flh S02
e1*2001/116*
R124 000051, Erw. 05
0242*00-24
VW Golf (V) Variant 59-110 205/55R16 A13 A14 A21
1KM 59-147 205/55R16 M+S A58 Car ECE
e1*2001/116* S02
0328*00-14
VW Golf (VI) 59-173 205/55R16 A13 A14 A21
1K Cbo ECE Flh
e1*2001/116 S02
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 M+S A11 A14 A21
1KM Car ECE S02
e1*2001/116*0328*..;
e1*2007/46*
0492*00-05
VW Golf Plus 55-118 205/55R16 A13 A14 A21
1KP 55-125 205/55R16 M+S A58 ECE Flh
e1*2001/116*0304*..; S02
e1*2007/46*0491*..
VW Jetta 77 - 155 205/55R16 A13 A14 A21
16, 16H A58 ECE Lim
e1*2007/46*0539*..; S02
e1*2007/46*0584*..
VW Jetta 66-110 205/55R16 A13 A14 A21
1KM 66-147 205/55R16 M+S A58 ECE Sth
e1*2001/116*0328*.. S02
VW Touran (I) 66-125 205/55R16 A13 A14 A21 A58
1T ECE KOV S02
e1*2001/116*
0211*00-22;
e1*2007/46*
0357*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Gutachten zur UN ECE R124 000051
Anlage 1 zum Gutachten Nr. 55064011 (4. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,0Jx16H2 Typ RG14 6016
Hersteller Reifen Gundlach GmbH
Seite 4 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran (I) 66-130 205/55R16 A13 A14 A21
1T, 1t A58 ECE KOV
e1*2001/116* S02
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011

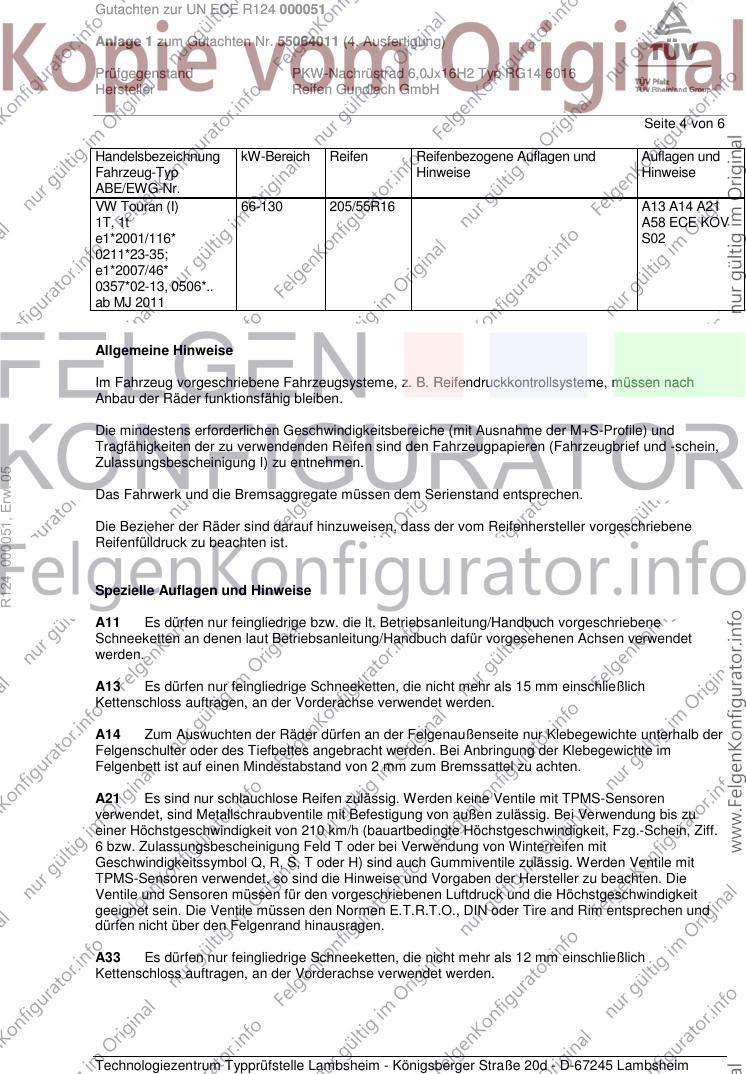

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen.
R124 000051, Erw. 05
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Gutachten zur UN ECE R124 000051
Anlage 1 zum Gutachten Nr. 55064011 (4. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,0Jx16H2 Typ RG14 6016
Hersteller Reifen Gundlach GmbH
Seite 5 von 6

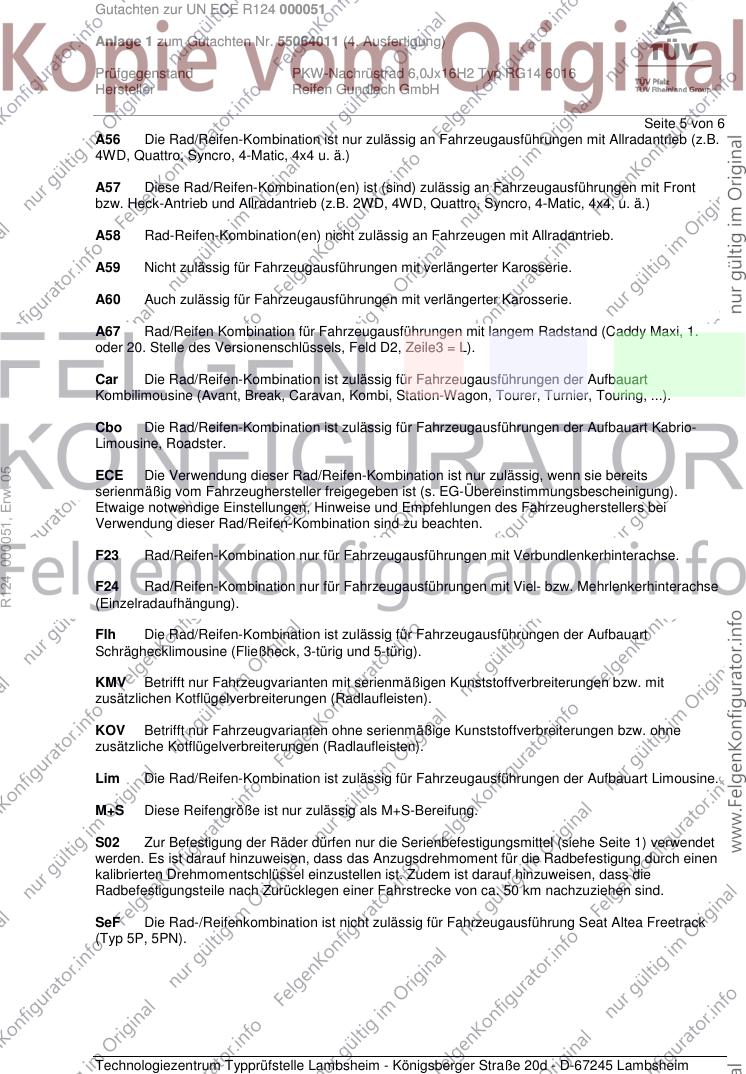

A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kabrio-
Limousine, Roadster.
R124 000051, Erw. 05
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits
serienmäßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung).
Etwaige notwendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei
Verwendung dieser Rad/Reifen-Kombination sind zu beachten.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
S02 Zur Befestigung der Räder dürfen nur die Serienbefestigungsmittel (siehe Seite 1) verwendet
werden. Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radbefestigung durch einen
kalibrierten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die
Radbefestigungsteile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

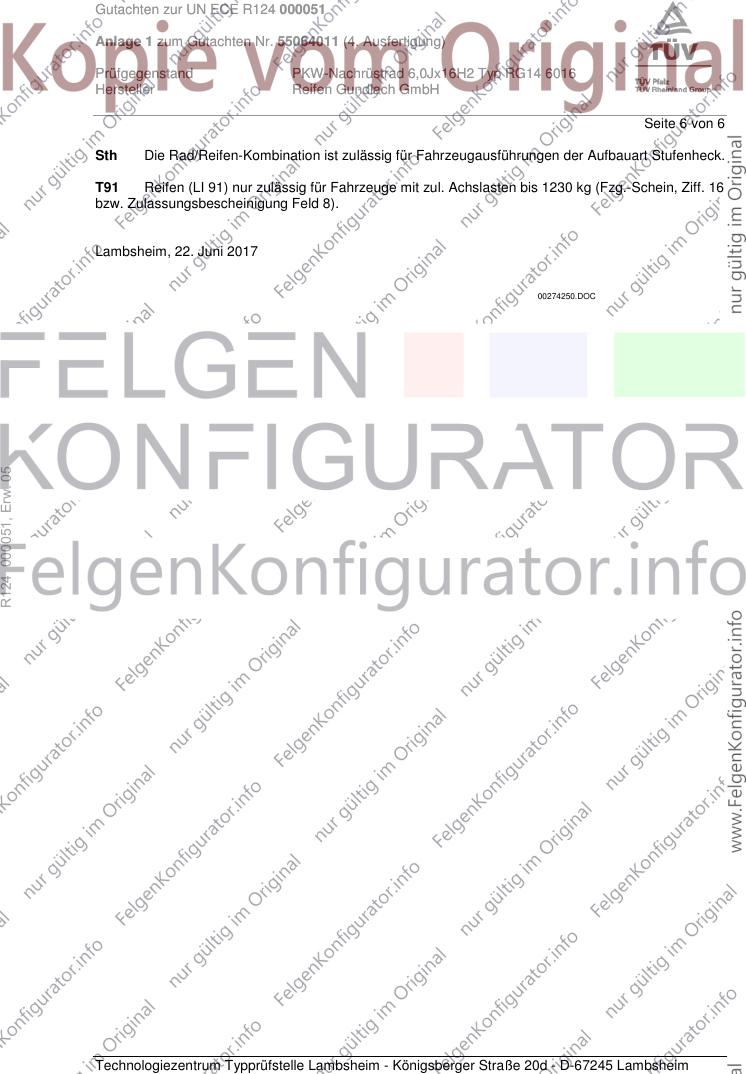

Gutachten zur UN ECE R124 000051
Anlage 1 zum Gutachten Nr. 55064011 (4. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,0Jx16H2 Typ RG14 6016
Hersteller Reifen Gundlach GmbH
Seite 6 von 6
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Lambsheim, 22. Juni 2017
00274250.DOC
R124 000051, Erw. 05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
