Anlage 9 - Verwendungsbereich
Prüfbericht 366-0281-15-WIRD/N8
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000878
ANLAGE: 9.14 Radtyp: TTXY_5
Hersteller: ALCAR WHEELS GmbH Stand: 20.09.2018
__________________________________________________________________________________________________________________

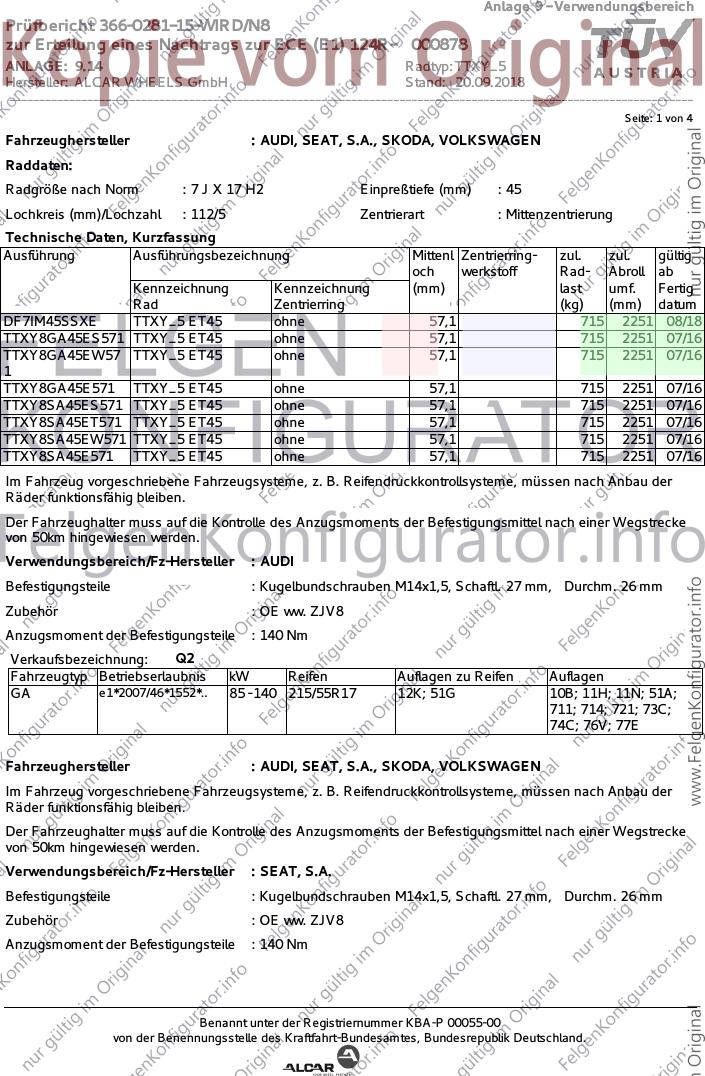

Seite: 1 von 4
Fahrzeughersteller : AUDI, SEAT, S.A., SKODA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
DF7IM45SSXE TTXY_5 ET45 ohne 57,1 715 2251 08/18
TTXY8GA45ES571 TTXY_5 ET45 ohne 57,1 715 2251 07/16
TTXY8GA45EW57 TTXY_5 ET45 ohne 57,1 715 2251 07/16
1
TTXY8GA45E571 TTXY_5 ET45 ohne 57,1 715 2251 07/16
TTXY8SA45ES571 TTXY_5 ET45 ohne 57,1 715 2251 07/16
TTXY8SA45ET571 TTXY_5 ET45 ohne 57,1 715 2251 07/16
TTXY8SA45EW571 TTXY_5 ET45 ohne 57,1 715 2251 07/16
TTXY8SA45E571 TTXY_5 ET45 ohne 57,1 715 2251 07/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm
Zubehör : OE ww. ZJV8
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: Q2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GA e1*2007/46*1552*.. 85 - 140 215/55R17 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E
Fahrzeughersteller : AUDI, SEAT, S.A., SKODA, VOLKSWAGEN
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : SEAT, S.A.
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm
Zubehör : OE ww. ZJV8
Anzugsmoment der Befestigungsteile : 140 Nm
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0281-15-WIRD/N8
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000878
ANLAGE: 9.14 Radtyp: TTXY_5
Hersteller: ALCAR WHEELS GmbH Stand: 20.09.2018
__________________________________________________________________________________________________________________

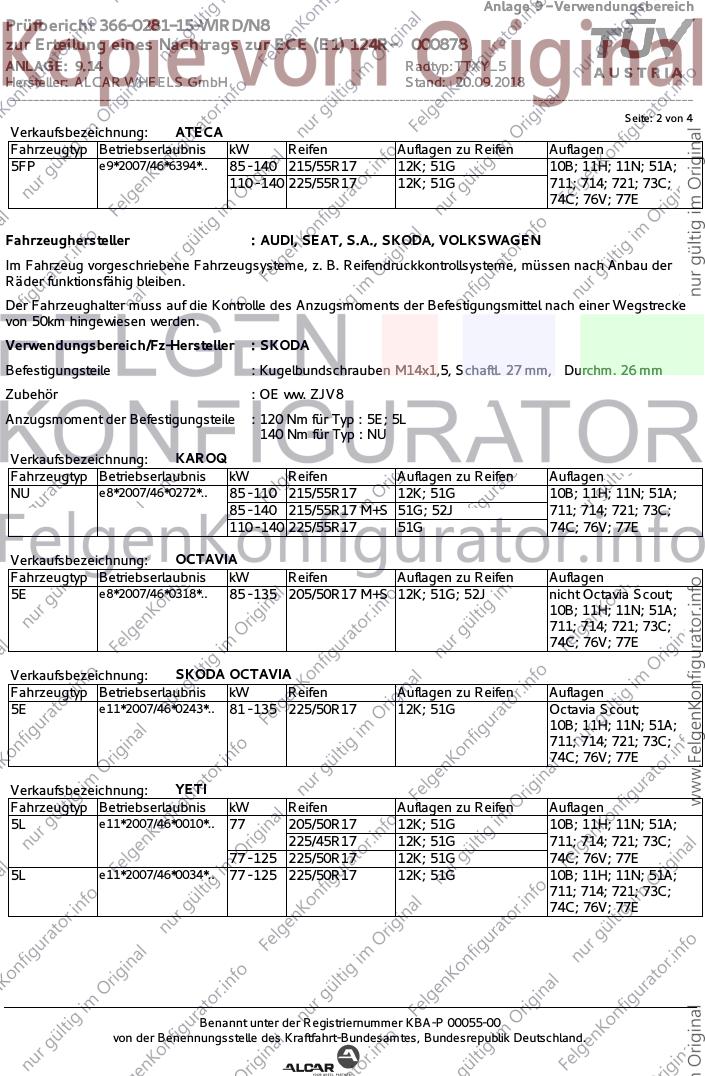

Seite: 2 von 4
Verkaufsbezeichnung: ATECA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5FP e9*2007/46*6394*.. 85 - 140 215/55R17 12K; 51G 10B; 11H; 11N; 51A;
110 - 140 225/55R17 12K; 51G 711; 714; 721; 73C;
74C; 76V; 77E
Fahrzeughersteller : AUDI, SEAT, S.A., SKODA, VOLKSWAGEN
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm
Zubehör : OE ww. ZJV8
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 5E; 5L
140 Nm für Typ : NU
Verkaufsbezeichnung: KAROQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NU e8*2007/46*0272*.. 85 - 110 215/55R17 12K; 51G 10B; 11H; 11N; 51A;
85 - 140 215/55R17 M+S 51G; 52J 711; 714; 721; 73C;
110 - 140 225/55R17 51G 74C; 76V; 77E
Verkaufsbezeichnung: OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5E e8*2007/46*0318*.. 85 - 135 205/50R17 M+S 12K; 51G; 52J nicht Octavia Scout;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5E e11*2007/46*0243*.. 81 - 135 225/50R17 12K; 51G Octavia Scout;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E
Verkaufsbezeichnung: YETI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5L e11*2007/46*0010*.. 77 205/50R17 12K; 51G 10B; 11H; 11N; 51A;
225/45R17 12K; 51G 711; 714; 721; 73C;
77 - 125 225/50R17 12K; 51G 74C; 76V; 77E
5L e11*2007/46*0034*.. 77 - 125 225/50R17 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0281-15-WIRD/N8
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000878
ANLAGE: 9.14 Radtyp: TTXY_5
Hersteller: ALCAR WHEELS GmbH Stand: 20.09.2018
__________________________________________________________________________________________________________________

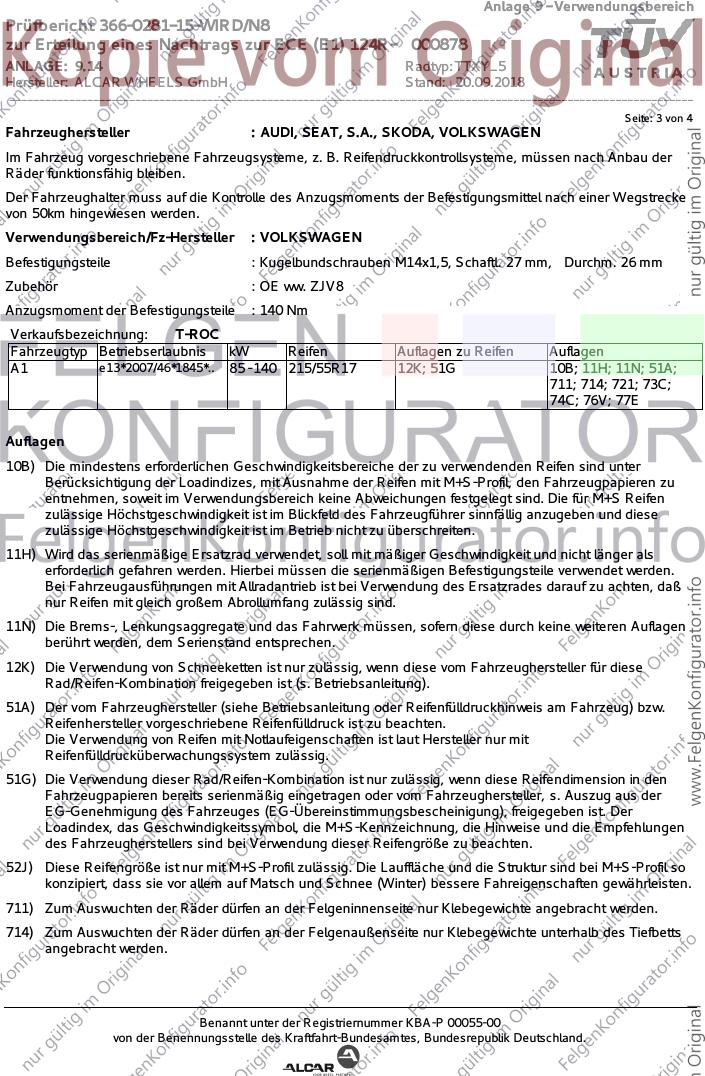

Seite: 3 von 4
Fahrzeughersteller : AUDI, SEAT, S.A., SKODA, VOLKSWAGEN
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm
Zubehör : OE ww. ZJV8
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: T-ROC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A1 e13*2007/46*1845*.. 85 - 140 215/55R17 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0281-15-WIRD/N8
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000878
ANLAGE: 9.14 Radtyp: TTXY_5
Hersteller: ALCAR WHEELS GmbH Stand: 20.09.2018
__________________________________________________________________________________________________________________
Seite: 4 von 4
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
