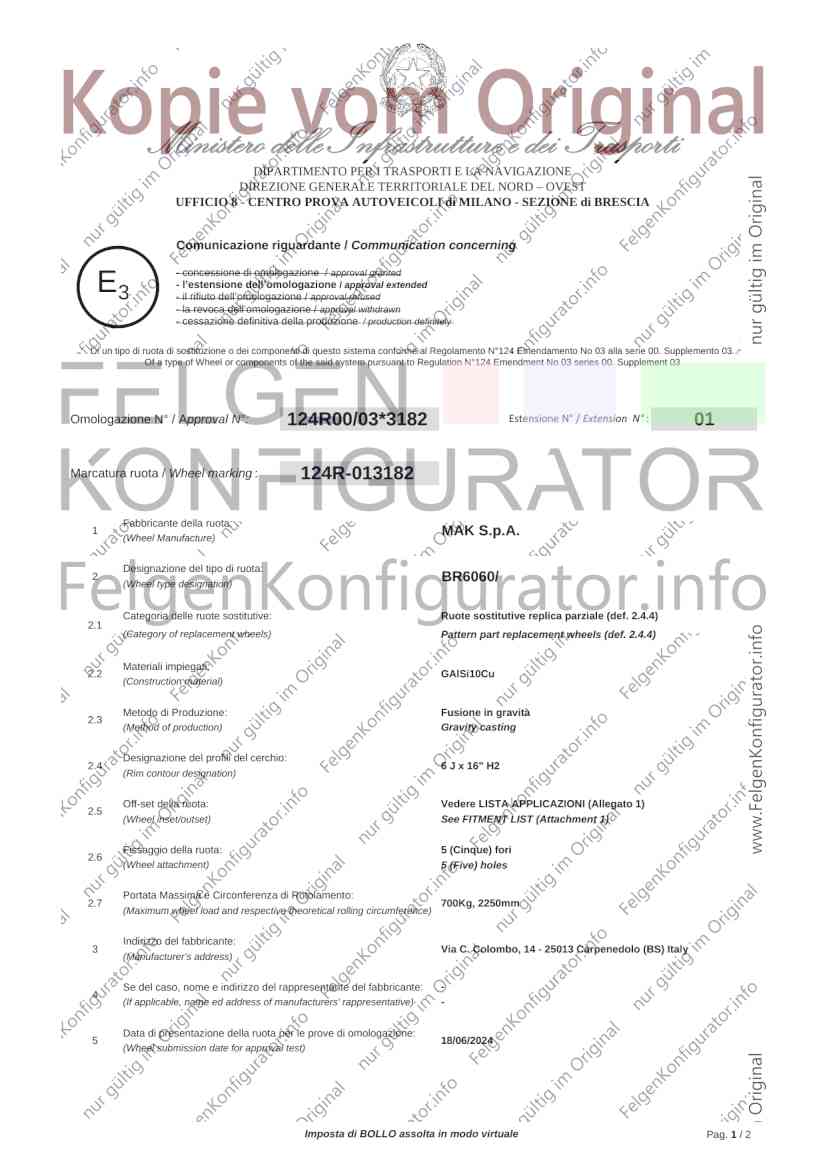

Ministero delle Infrastrutture e dei Trasporti
DIPARTIMENTO PER I TRASPORTI E LA NAVIGAZIONE
DIREZIONE GENERALE TERRITORIALE DEL NORD – OVEST
UFFICIO 8 - CENTRO PROVA AUTOVEICOLI di MILANO - SEZIONE di BRESCIA
Comunicazione riguardante / Communication concerning
- concessione di omologazione / approval granted
E3 - l’estensione dell’omologazione / approval extended
- il rifiuto dell’omologazione / approval refused
- la revoca dell’omologazione / approval withdrawn
- cessazione definitiva della produzione / production definitely
Di un tipo di ruota di sostituzione o dei componenti di questo sistema conforme al Regolamento N°124 Emendamento No 03 alla serie 00. Supplemento 03.
Of a type of Wheel or components of the said system pursuant to Regulation N°124 Emendment No 03 series 00. Supplement 03
Omologazione N° / Approval N°: 124R00/03*3182 EstensioneN°/ExtensionN° : 01
Marcatura ruota / Wheel marking : 124R-013182
Fabbricante della ruota:
1
(Wheel Manufacture)
MAK S.p.A.
Designazione del tipo di ruota:
2
(Wheel type designation)
BR6060/
Categoria delle ruote sostitutive: Ruote sostitutive replica parziale (def. 2.4.4)
2.1
(Category of replacement wheels) Pattern part replacement wheels (def. 2.4.4)
Materiali impiegati:
2.2 GAlSi10Cu
(Construction material)
Metodo di Produzione: Fusione in gravità
2.3
(Method of production) Gravity casting
Designazione del profili del cerchio:
2.4 6 J x 16" H2
(Rim contour designation)
Off-set della ruota: Vedere LISTA APPLICAZIONI (Allegato 1)
2.5
(Wheel inset/outset) See FITMENT LIST (Attachment 1)
Fissaggio della ruota: 5 (Cinque) fori
2.6
(Wheel attachment) 5 (Five) holes
Portata Massima e Circonferenza di Rotolamento:
2.7 700Kg, 2250mm
(Maximum wheel load and respective theoretical rolling circumference)
Indirizzo del fabbricante:
3 Via C. Colombo, 14 - 25013 Carpenedolo (BS) Italy
(Manufacturer's address)
Se del caso, nome e indirizzo del rappresentante del fabbricante: -
4
(If applicable, name ed address of manufacturers' rappresentative) -
Data di presentazione della ruota per le prove di omologazione:
5 18/06/2024
(Wheel submission date for approval test)
Imposta di BOLLO assolta in modo virtuale Pag. 1 / 2

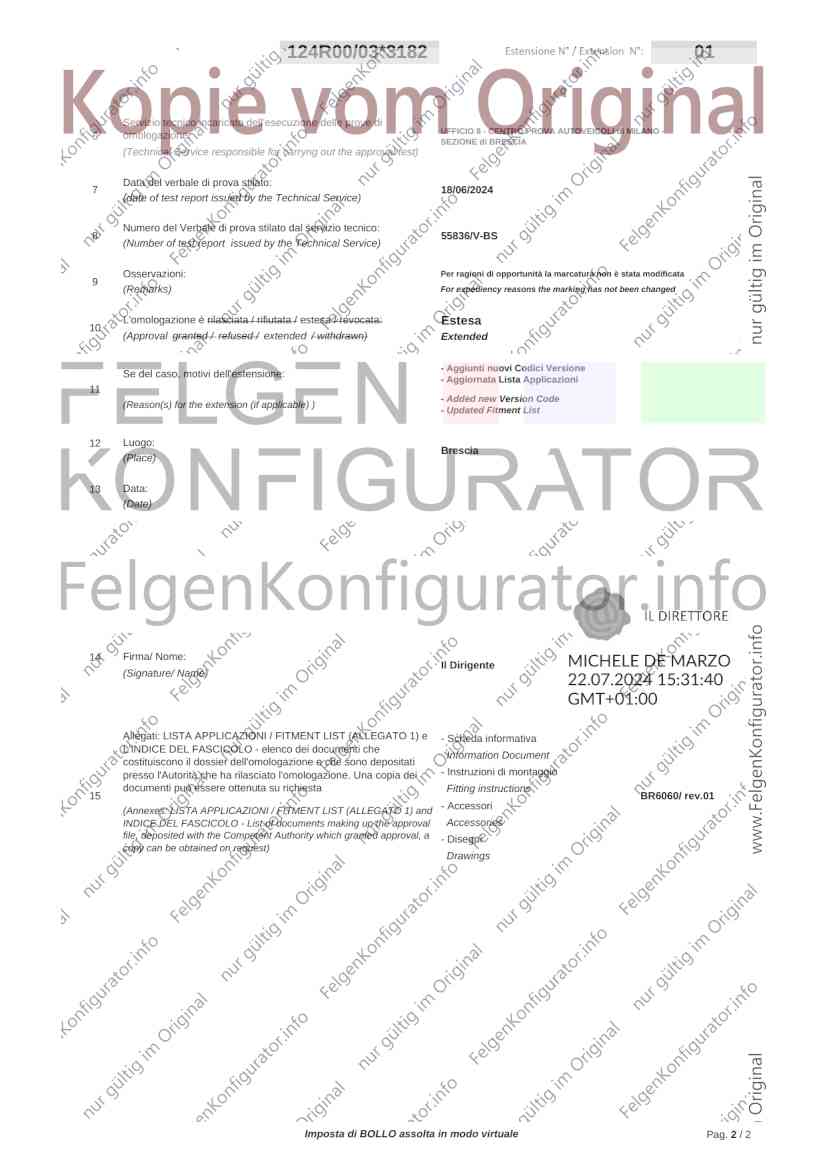

124R00/03*3182 EstensioneN°/ExtensionN°: 01
Servizio tecnico incaricato dell'esecuzione delle prove di
UFFICIO 8 - CENTRO PROVA AUTOVEICOLI di MILANO -
6 omologazione:
SEZIONE di BRESCIA
(Technical Service responsible for carryng out the approval test)
Data del verbale di prova stilato:
7 18/06/2024
(date of test report issued by the Technical Service)
Numero del Verbale di prova stilato dal servizio tecnico:
8 55836/V-BS
(Number of test report issued by the Technical Service)
Osservazioni: Per ragioni di opportunità la marcatura non è stata modificata
9
(Remarks) For expediency reasons the marking has not been changed
L'omologazione è rilasciata / rifiutata / estesa / revocata: Estesa
10
(Approval granted / refused / extended / withdrawn) Extended
- Aggiunti nuovi Codici Versione
Se del caso, motivi dell'estensione:
- Aggiornata Lista Applicazioni
11
- Added new Version Code
(Reason(s) for the extension (if applicable) )
- Updated Fitment List
12 Luogo:
Brescia
(Place)
13 Data:
(Date)
14 Firma/ Nome:
Il Dirigente
(Signature/ Name)
Allegati: LISTA APPLICAZIONI / FITMENT LIST (ALLEGATO 1) e - Scheda informativa
L'INDICE DEL FASCICOLO - elenco dei documenti che
Information Document
costituiscono il dossier dell'omologazione e che sono depositati
presso l'Autorità che ha rilasciato l'omologazione. Una copia dei - Instruzioni di montaggio
documenti può essere ottenuta su richiesta Fitting instructions
15 BR6060/ rev.01
(Annexes: LISTA APPLICAZIONI / FITMENT LIST (ALLEGATO 1) and
- Accessori
INDICE DEL FASCICOLO - List of documents making up the approval Accessories
file, deposited with the Competent Authority which granted approval, a - Disegni
copy can be obtained on request)
Drawings
Imposta di BOLLO assolta in modo virtuale Pag. 2 / 2
Approval n°: E3 124R00/03*3182*01
LISTA APPLICAZIONI / FITMENT LIST (ALLEGATO 1 al Certificato) Wheel marking: E3 124R-013182
Ministero delle Infrastrutture e dei Trasporti Il Dirigente
DIPARTIMENTO PER I TRASPORTI E LA NAVIGAZIONE
DIREZIONE GENERALE TERRITORIALE DEL NORD – OVEST Documento firmato digitalmente
UFFICIO 8 - CENTRO PROVA AUTOVEICOLI di MILANO - SEZIONE di BRESCIA Digitally signed document
Omologazione globale Pneumatico e
Anello
Costruttore Denominazione Tipo Centrag Offset Vite / Dado
KW Europea Codice del Cerchio PCD realtive note Note
3.1.3. Commerciale 3.1.3. 3.1.3. gio 3.1.2.2 3.1.2.5
3.1.3. 3.1.2.12.
Manufacturer Car model Type Eu Homologation Wheel part number C.B. ET Ring Bolt / Nut Tyre Note
Audi A2 8Z 55-81 e1*98/14*0131*.. BR6060/ PEX 5x100 Ø 57,1 35 - O.E. Bolts 195/45R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Audi A2 8Z 55-81 e1*98/14*0131*.. BR6060/ PEX 5x100 Ø 57,1 35 - O.E. Bolts 185/50R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Audi A2 8Z 55-81 e1*2001/116*0131*.. BR6060/ PEX 5x100 Ø 57,1 35 - O.E. Bolts 195/45R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Audi A2 8Z 55-81 e1*2001/116*0131*.. BR6060/ PEX 5x100 Ø 57,1 35 - O.E. Bolts 185/50R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Skoda Kamiq NW 66-110 e8*2007/46*0349*.. BR6060/ PEX 5x100 Ø 57,1 35 - O.E. Bolts 195/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Skoda Kamiq NW 66-110 e8*2007/46*0349*.. BR6060/ PEX 5x100 Ø 57,1 35 - O.E. Bolts 205/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Skoda Scala NW 66-110 e8*2007/46*0349*.. BR6060/ PEX 5x100 Ø 57,1 35 - O.E. Bolts 195/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Volkswagen T-Cross C1 66-110 e13*2007/46*1985*.. BR6060/ PEX 5x100 Ø 57,1 35 - O.E. Bolts 195/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Volkswagen T-Cross C1 66-110 e13*2007/46*1985*.. BR6060/ PEX 5x100 Ø 57,1 35 - O.E. Bolts 205/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Volkswagen Taigo CS 66-110 e13*2018/858*00140*.. BR6060/ PEX 5x100 Ø 57,1 35 - O.E. Bolts 195/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Volkswagen Taigo CS 66-110 e13*2018/858*00140*.. BR6060/ PEX 5x100 Ø 57,1 35 - O.E. Bolts 205/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Seat Arona KJ 48-110 e9*2007/46*3134*02-.. BR6060/ PE3 5x100 Ø 57,1 45 - O.E. Bolts 195/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Seat Arona KJ 48-110 e9*2007/46*3134*02-.. BR6060/ PE3 5x100 Ø 57,1 45 - O.E. Bolts 205/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Seat Ibiza KJ 48-110 e9*2007/46*3134*.. BR6060/ PE3 5x100 Ø 57,1 45 - O.E. Bolts 195/55R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Seat Ibiza KJ 48-110 e9*2007/46*3134*.. BR6060/ PE3 5x100 Ø 57,1 45 - O.E. Bolts 185/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Skoda Fabia PJ 48-110 e8*2018/858*00014*.. BR6060/ PE3 5x100 Ø 57,1 45 - O.E. Bolts 195/55R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Volkswagen Polo (VI) AW 48-110 e1*2007/46*1783*.. BR6060/ PE3 5x100 Ø 57,1 45 - O.E. Bolts 185/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Volkswagen Polo GTI (VI) AW 147 e1*2007/46*1783*.. BR6060/ PE3 5x100 Ø 57,1 45 - O.E. Bolts 185/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Audi Q2 GA 81-110 e1*2007/46*1552*.. BR6060/ VE3 5x112 Ø 57,1 43 - O.E. Bolts 205/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Audi Q2 Quattro GA 110-140 e1*2007/46*1552*01-.. BR6060/ VE3 5x112 Ø 57,1 43 - O.E. Bolts 205/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Seat Ateca 5FP 81-110 e9*2007/46*6394*.. BR6060/ VE3 5x112 Ø 57,1 43 - O.E. Bolts 215/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Seat Ateca 4drive 5FP 110-140 e9*2007/46*6394*.. BR6060/ VE3 5x112 Ø 57,1 43 - O.E. Bolts 215/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Seat Ateca 4drive 5FP 110-140 e9*2007/46*6394*.. BR6060/ VE3 5x112 Ø 57,1 43 - O.E. Bolts 225/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Skoda Karoq NU 81-110 e8*2007/46*0272*.. BR6060/ VE3 5x112 Ø 57,1 43 - O.E. Bolts 215/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Skoda Karoq 4x4 NU 110-140 e8*2007/46*0272*.. BR6060/ VE3 5x112 Ø 57,1 43 - O.E. Bolts 215/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Skoda Karoq 4x4 NU 110-140 e8*2007/46*0272*.. BR6060/ VE3 5x112 Ø 57,1 43 - O.E. Bolts 225/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Skoda Karoq Scout NU 81-110 e8*2007/46*0272*.. BR6060/ VE3 5x112 Ø 57,1 43 - O.E. Bolts 215/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Skoda Karoq Scout 4x4 NU 110-140 e8*2007/46*0272*.. BR6060/ VE3 5x112 Ø 57,1 43 - O.E. Bolts 215/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Skoda Karoq Scout 4x4 NU 110-140 e8*2007/46*0272*.. BR6060/ VE3 5x112 Ø 57,1 43 - O.E. Bolts 225/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Volkswagen Passat (VIII) 3C 140 e1*2001/116* 0307*37-.. BR6060/ VE3 5x112 Ø 57,1 43 - O.E. Bolts 215/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Volkswagen T-ROC A1 81-140 e13*2007/46*1845*.. BR6060/ VE3 5x112 Ø 57,1 43 - O.E. Bolts 205/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
1/2
Per una corretta installazione consultare le condizioni generali a pagina 2 del presente allegato.
Approval n°: E3 124R00/03*3182*01
LISTA APPLICAZIONI / FITMENT LIST (ALLEGATO 1 al Certificato) Wheel marking: E3 124R-013182
Ministero delle Infrastrutture e dei Trasporti Il Dirigente
DIPARTIMENTO PER I TRASPORTI E LA NAVIGAZIONE
DIREZIONE GENERALE TERRITORIALE DEL NORD – OVEST Documento firmato digitalmente
UFFICIO 8 - CENTRO PROVA AUTOVEICOLI di MILANO - SEZIONE di BRESCIA Digitally signed document
Omologazione globale Pneumatico e
Anello
Costruttore Denominazione Tipo Centrag Offset Vite / Dado
KW Europea Codice del Cerchio PCD realtive note Note
3.1.3. Commerciale 3.1.3. 3.1.3. gio 3.1.2.2 3.1.2.5
3.1.3. 3.1.2.12.
Manufacturer Car model Type Eu Homologation Wheel part number C.B. ET Ring Bolt / Nut Tyre Note
Volkswagen T-ROC A1 81-140 e13*2007/46*1845*.. BR6060/ VE3 5x112 Ø 57,1 43 - O.E. Bolts 215/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Volkswagen T-ROC Cabriolet A1 81-140 e13*2007/46*1845*.. BR6060/ VE3 5x112 Ø 57,1 43 - O.E. Bolts 205/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
Volkswagen T-ROC Cabriolet A1 81-140 e13*2007/46*1845*.. BR6060/ VE3 5x112 Ø 57,1 43 - O.E. Bolts 215/60R16 O.E. Bolts (Spherical Ø25,6 M14x1,5x28 K17)
DFSK GLORY 500 FENGON500 78 e4*KS18/858*00016*.. BR6060/ LO 5x110 Ø 67,1 40 - O.E. Nuts 205/65R16 O.E. Nuts (Conical 60° M12x1,25 K21)
SERES GLORY 500 FENGON500 78 e4*KS18/858*00016*.. BR6060/ LO 5x110 Ø 67,1 40 - O.E. Nuts 205/65R16 O.E. Nuts (Conical 60° M12x1,25 K21)
SOKON GLORY 500 FENGON500 78 e4*KS18/858*00016*.. BR6060/ LO 5x110 Ø 67,1 40 - O.E. Nuts 205/65R16 O.E. Nuts (Conical 60° M12x1,25 K21)
DFSK FENGON 500 FENGON500 78 e4*KS18/858*00016*.. BR6060/ LO 5x110 Ø 67,1 40 - O.E. Nuts 205/65R16 O.E. Nuts (Conical 60° M12x1,25 K21)
SERES FENGON 500 FENGON500 78 e4*KS18/858*00016*.. BR6060/ LO 5x110 Ø 67,1 40 - O.E. Nuts 205/65R16 O.E. Nuts (Conical 60° M12x1,25 K21)
SOKON FENGON 500 FENGON500 78 e4*KS18/858*00016*.. BR6060/ LO 5x110 Ø 67,1 40 - O.E. Nuts 205/65R16 O.E. Nuts (Conical 60° M12x1,25 K21)
CONDIZIONI e NOTE GENERALI / GENERIC CONDITION and NOTE
NOTA PRELIMINARE Solo se indicato come equipaggiamento originale (previsto dal costruttore) sulla carta di circolazione del veicolo.
PRELIMINARY NOTE Only if mentioned as original equipment (allowed by vehicle manufacturer) on the vehicle documents.
CATENABILITÀ In merito alla catenabilità delle configurazioni indicate fare riferimento alle prescrizioni del costruttore del veicolo.
CHAINABILITY For the chainability of the listed configurations, please refer to the vehicle manufacturer’s prescriptions.
In caso di bulloneria originale del costruttore del veicolo utilizzare la coppia di serraggio prevista dallo stesso costruttore del veicolo.
BULLONERIA - COPPIA DI SERRAGGIO
In caso di bulloneria aftermarket fornita da MAK S.p.A. fare riferiemnto alla prescrizioni di montaggio indicate nell'apposito opuscolo informativo all'interno della scatola ruota.
In the case of original bolts/nuts, please follow the vehicle manufacturer’s tightening torque recommendations.
BOLT TIGHTENING TORQUE
In the case of aftermarket bolts/nuts supplied by MAK S.p.A., please make reference to the prescriptions in the leaflet supplied with the wheel.
PRESSIONE PNEUMATICI CONSIGLIATA Fare riferimento alle prescrizioni del costruttore del veicolo normalmente riportate tramite etichette sulle portiere, o all’interno del tappo della benzina o riportate sul manuale uso e istruzioni
Please make reference to the vehicle manufacturer’s recommendations, which are normally specified through labels on the vehicle doors or inside the petrol tank plug, or mentioned in the vehicle
RECOMMENDED TYRE PRESSURE
instructions manual.
COMPATIBILITÀ TPMS Fare riferimento alle prescrizioni del costruttore del veicolo
TPMS COMPATIBILITY Please make reference to the vehicle manufacturer’s recommendations
2/2
Per una corretta installazione consultare le condizioni generali a pagina 2 del presente allegato.
