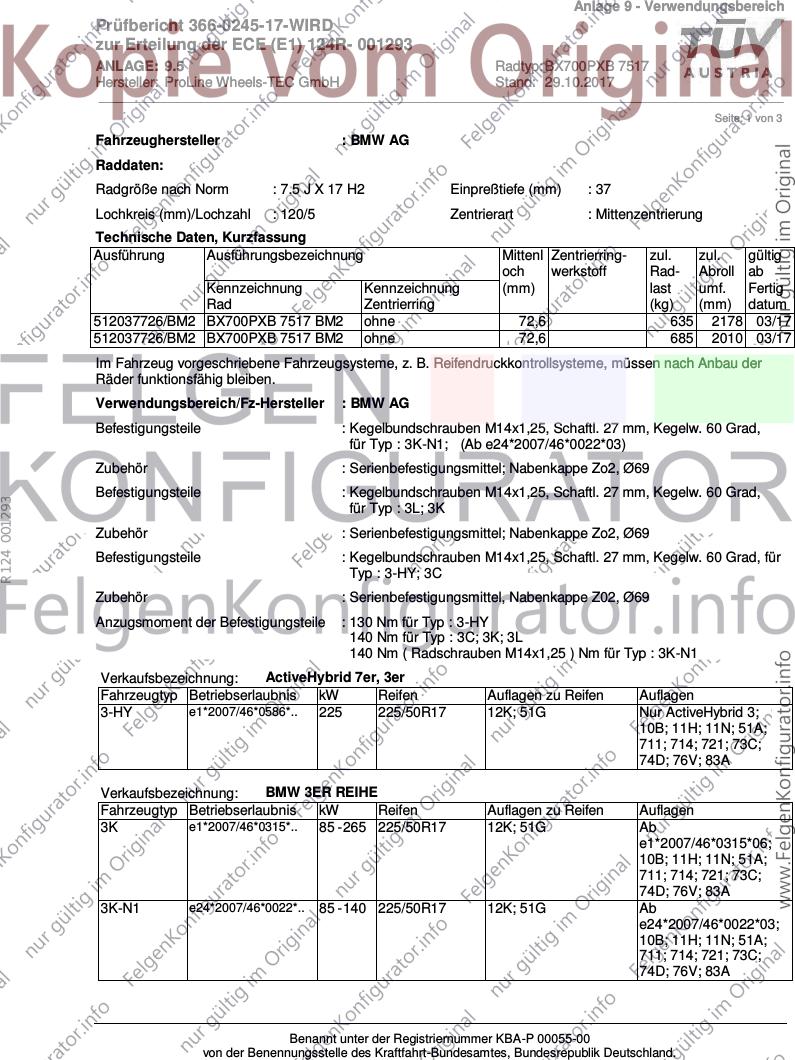

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0245-17-WIRD
zur Erteilung der ECE (E1) 124R- 001293
ANLAGE: 9.5 Radtyp: BX700PXB 7517
Hersteller: ProLine Wheels-TEC GmbH Stand: 29.10.2017
__________________________________________________________________________________________________________________
Seite: 1 von 3
Fahrzeughersteller : BMW AG
Raddaten:
Radgröße nach Norm : 7.5 J X 17 H2 Einpreßtiefe (mm) : 37
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
512037726/BM2 BX700PXB 7517 BM2 ohne 72,6 635 2178 03/17
512037726/BM2 BX700PXB 7517 BM2 ohne 72,6 685 2010 03/17
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : BMW AG
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : 3K-N1; (Ab e24*2007/46*0022*03)
Zubehör : Serienbefestigungsmittel; Nabenkappe Zo2, Ø69
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad,
R124 001293
für Typ : 3L; 3K
Zubehör : Serienbefestigungsmittel; Nabenkappe Zo2, Ø69
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad, für
Typ : 3-HY; 3C
Zubehör : Serienbefestigungsmittel, Nabenkappe Z02, Ø69
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : 3-HY
140 Nm für Typ : 3C; 3K; 3L
140 Nm ( Radschrauben M14x1,25 ) Nm für Typ : 3K-N1
Verkaufsbezeichnung: ActiveHybrid 7er, 3er
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3-HY e1*2007/46*0586*.. 225 225/50R17 12K; 51G Nur ActiveHybrid 3;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74D; 76V; 83A
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3K e1*2007/46*0315*.. 85 - 265 225/50R17 12K; 51G Ab
e1*2007/46*0315*06;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74D; 76V; 83A
3K-N1 e24*2007/46*0022*.. 85 - 140 225/50R17 12K; 51G Ab
e24*2007/46*0022*03;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74D; 76V; 83A
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0245-17-WIRD
zur Erteilung der ECE (E1) 124R- 001293
ANLAGE: 9.5 Radtyp: BX700PXB 7517
Hersteller: ProLine Wheels-TEC GmbH Stand: 29.10.2017
__________________________________________________________________________________________________________________
Seite: 2 von 3
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3L e1*2007/46*0314*.. 85 - 265 225/50R17 12K; 51G Ab
e1*2007/46*0314*05;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74D; 76V; 83A
Verkaufsbezeichnung: BMW 4ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2007/46*0316*.. 120 - 250 225/50R17 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74D; 76V; 83A
3C e1*2007/46*0316*.. 100 - 265 225/50R17 12K; 51G 4er Gran Coupe
(F36); 4er Cabrio
(F33); 4er Coupe
(F32);
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74D; 76V; 83A
Auflagen
R124 001293
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0245-17-WIRD
zur Erteilung der ECE (E1) 124R- 001293
ANLAGE: 9.5 Radtyp: BX700PXB 7517
Hersteller: ProLine Wheels-TEC GmbH Stand: 29.10.2017
__________________________________________________________________________________________________________________
Seite: 3 von 3
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
83A) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 370mm an der
Vorderachse nicht zulässig.
R124 001293
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
