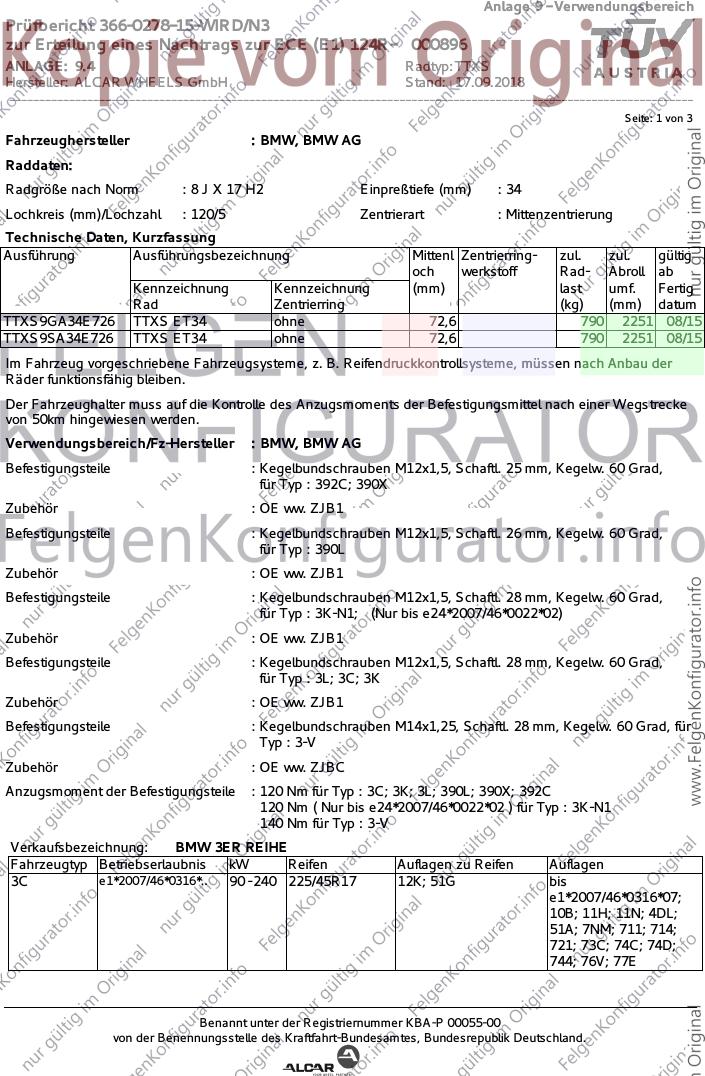

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0278-15-WIRD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000896
ANLAGE: 9.4 Radtyp: TTXS
Hersteller: ALCAR WHEELS GmbH Stand: 17.09.2018
__________________________________________________________________________________________________________________
Seite: 1 von 3
Fahrzeughersteller : BMW, BMW AG
Raddaten:
Radgröße nach Norm : 8 J X 17 H2 Einpreßtiefe (mm) : 34
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTXS9GA34E726 TTXS ET34 ohne 72,6 790 2251 08/15
TTXS9SA34E726 TTXS ET34 ohne 72,6 790 2251 08/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : BMW, BMW AG
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 25 mm, Kegelw. 60 Grad,
für Typ : 392C; 390X
Zubehör : OE ww. ZJB1
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : 390L
Zubehör : OE ww. ZJB1
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 3K-N1; (Nur bis e24*2007/46*0022*02)
Zubehör : OE ww. ZJB1
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 3L; 3C; 3K
Zubehör : OE ww. ZJB1
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : 3-V
Zubehör : OE ww. ZJBC
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 3C; 3K; 3L; 390L; 390X; 392C
120 Nm ( Nur bis e24*2007/46*0022*02 ) für Typ : 3K-N1
140 Nm für Typ : 3-V
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2007/46*0316*.. 90 - 240 225/45R17 12K; 51G bis
e1*2007/46*0316*07;
10B; 11H; 11N; 4DL;
51A; 7NM; 711; 714;
721; 73C; 74C; 74D;
744; 76V; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0278-15-WIRD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000896
ANLAGE: 9.4 Radtyp: TTXS
Hersteller: ALCAR WHEELS GmbH Stand: 17.09.2018
__________________________________________________________________________________________________________________
Seite: 2 von 3
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3K e1*2007/46*0315*.. 85 - 240 225/45R17 12K; 51G Nur bis
e1*2007/46*0315*05;
10B; 11H; 11N; 4DL;
51A; 7NM; 711; 714;
721; 73C; 74C; 74D;
744; 76V; 77E
3K-N1 e24*2007/46*0022*.. 100 - 210 225/45R17 M+S 12K; 51G; 52J Nur bis
e24*2007/46*0022*02;
10B; 11H; 11N; 4DL;
51A; 7NM; 711; 714;
721; 73C; 74C; 74D;
744; 76V; 77E
3L e1*2007/46*0314*.. 85 - 240 225/45R17 12K; 51G Nur bis
e1*2007/46*0314*04;
10B; 11H; 11N; 4DL;
51A; 7NM; 711; 714;
721; 73C; 74C; 74D;
744; 76V; 77E
3-V e1*2007/46*0559*.. 100 - 250 225/55R17 12K; 51G ab
e1*2007/46*0559*01;
Limousine;
10B; 11H; 11N; 4DL;
51A; 7NM; 711; 714;
721; 73C; 74C; 74D;
744; 76V; 77E
390L e1*2001/116*0308*.. 85 - 240 225/45R17 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 74D; 744; 76V;
77E
390X e1*2001/116*0344*.. 155 - 240 225/45R17 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 74D; 744; 76V;
77E
392C e1*2001/116*0346*.. 90 - 240 225/45R17 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 74D; 744; 76V;
77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0278-15-WIRD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000896
ANLAGE: 9.4 Radtyp: TTXS
Hersteller: ALCAR WHEELS GmbH Stand: 17.09.2018
__________________________________________________________________________________________________________________
Seite: 3 von 3
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
4DL) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 6 856 209 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7NM) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 6 881 890 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
