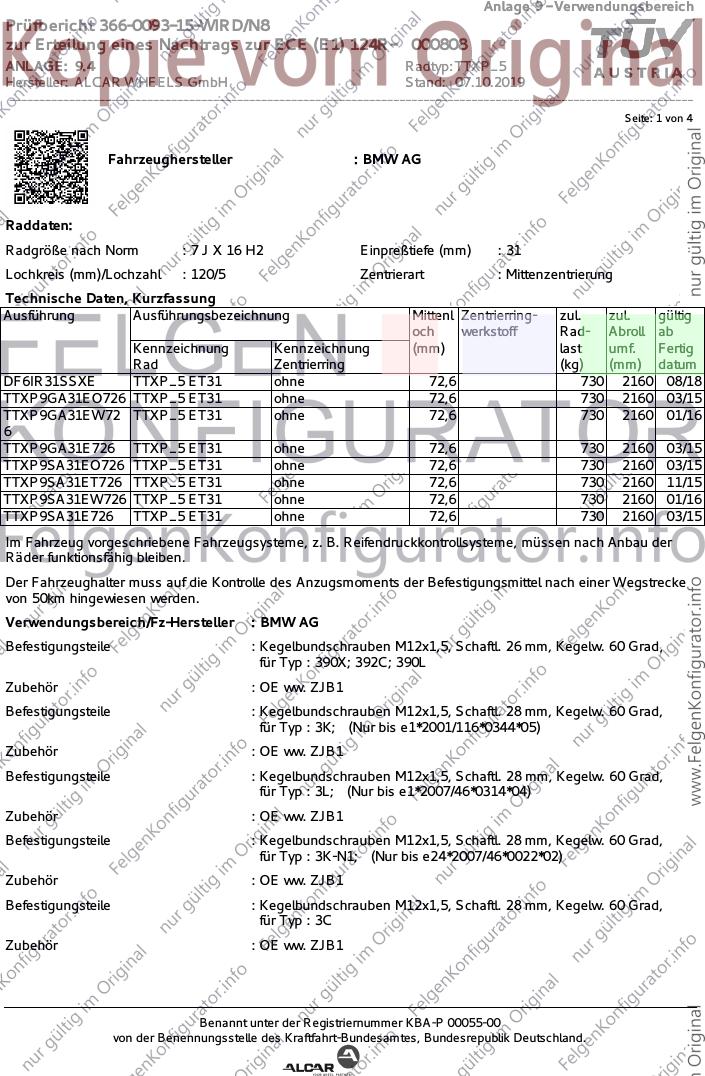

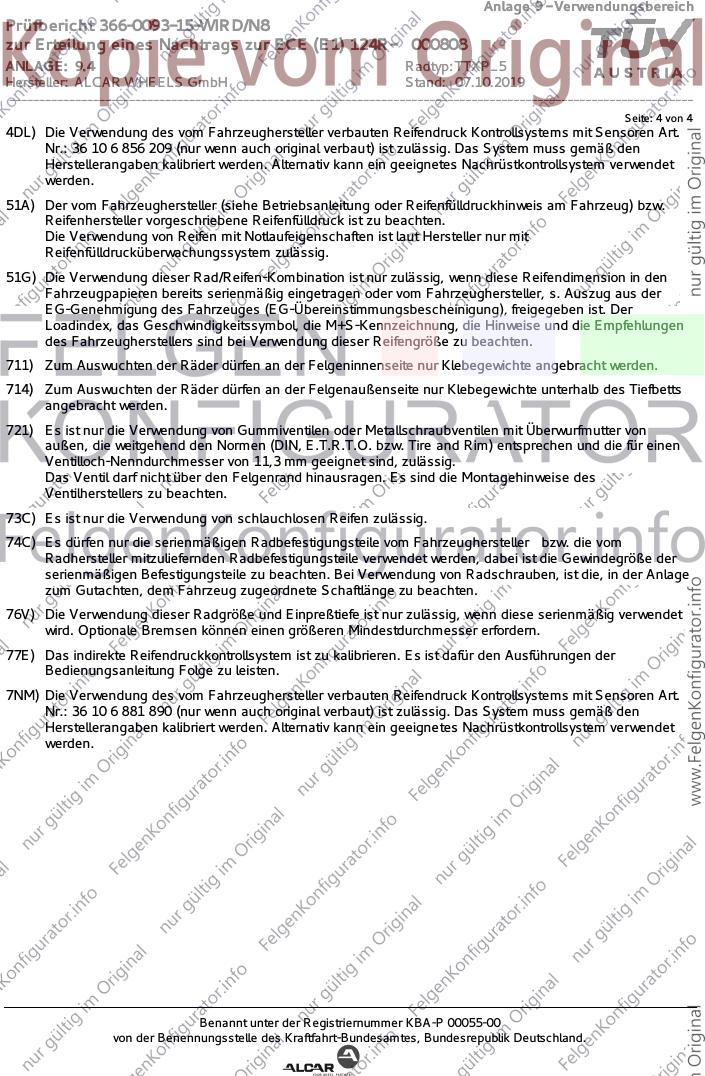

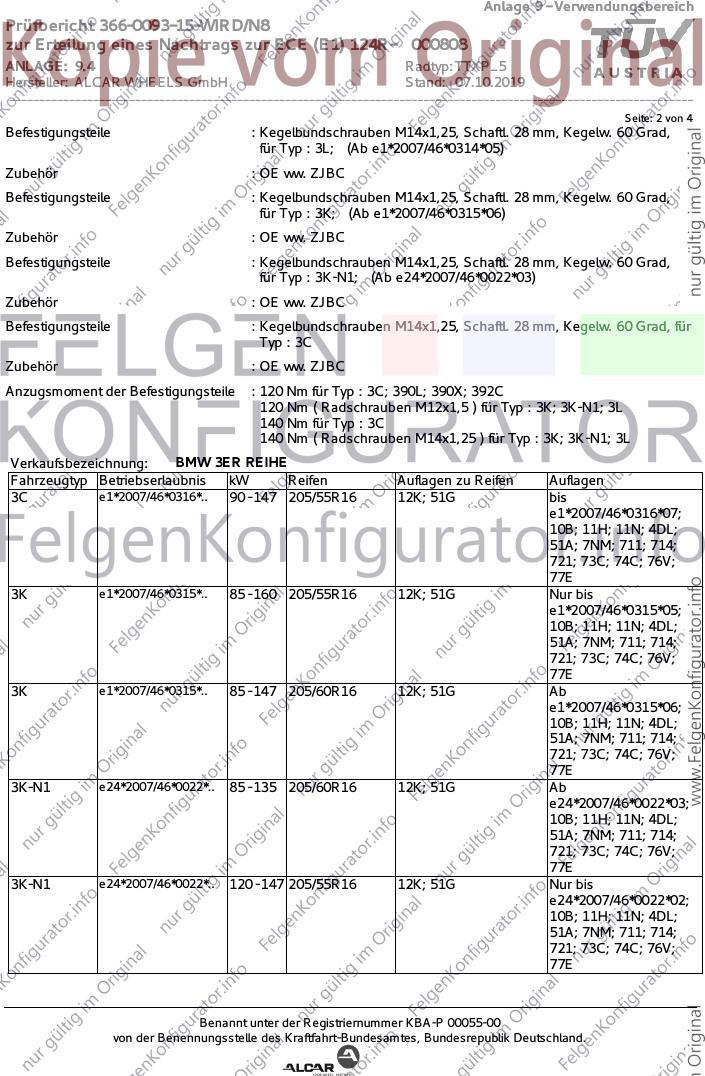

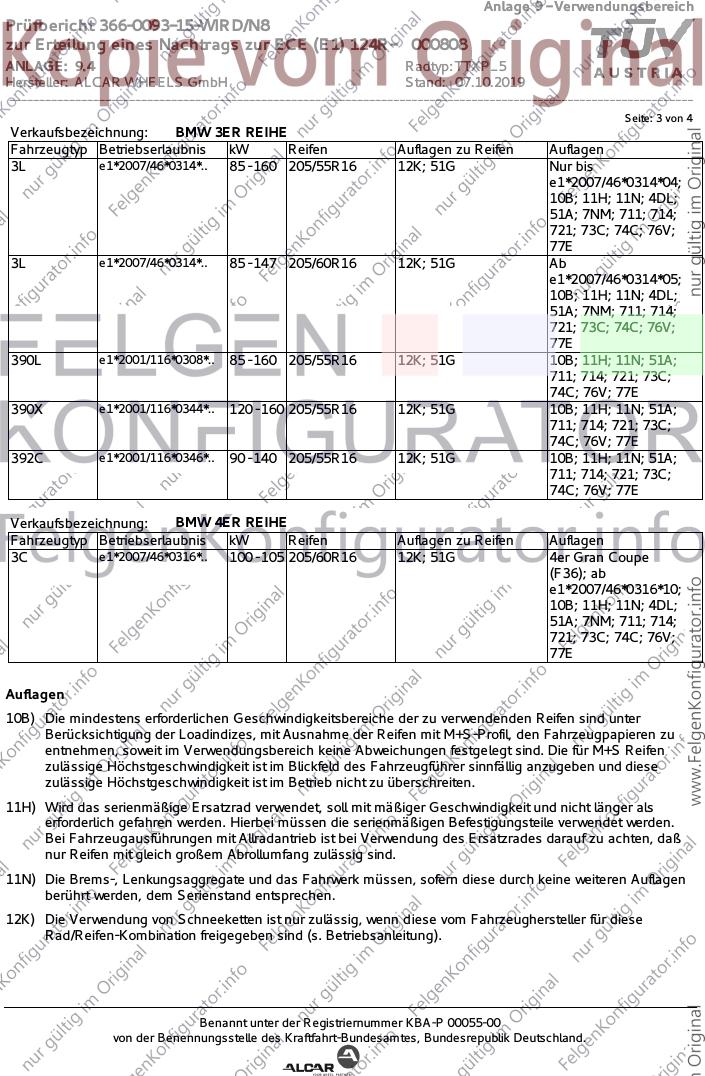

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0093-15-WIRD/N8
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000808
ANLAGE: 9.4 Radtyp: TTXP_5
Hersteller: ALCAR WHEELS GmbH Stand: 07.10.2019
__________________________________________________________________________________________________________________
Seite: 1 von 4
Fahrzeughersteller : BMW AG
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 31
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
DF6IR31SSXE TTXP_5 ET31 ohne 72,6 730 2160 08/18
TTXP9GA31EO726 TTXP_5 ET31 ohne 72,6 730 2160 03/15
TTXP9GA31EW72 TTXP_5 ET31 ohne 72,6 730 2160 01/16
6
TTXP9GA31E726 TTXP_5 ET31 ohne 72,6 730 2160 03/15
TTXP9SA31EO726 TTXP_5 ET31 ohne 72,6 730 2160 03/15
TTXP9SA31ET726 TTXP_5 ET31 ohne 72,6 730 2160 11/15
TTXP9SA31EW726 TTXP_5 ET31 ohne 72,6 730 2160 01/16
TTXP9SA31E726 TTXP_5 ET31 ohne 72,6 730 2160 03/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : BMW AG
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : 390X; 392C; 390L
Zubehör : OE ww. ZJB1
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 3K; (Nur bis e1*2001/116*0344*05)
Zubehör : OE ww. ZJB1
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 3L; (Nur bis e1*2007/46*0314*04)
Zubehör : OE ww. ZJB1
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 3K-N1; (Nur bis e24*2007/46*0022*02)
Zubehör : OE ww. ZJB1
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 3C
Zubehör : OE ww. ZJB1
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0093-15-WIRD/N8
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000808
ANLAGE: 9.4 Radtyp: TTXP_5
Hersteller: ALCAR WHEELS GmbH Stand: 07.10.2019
__________________________________________________________________________________________________________________
Seite: 2 von 4
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 3L; (Ab e1*2007/46*0314*05)
Zubehör : OE ww. ZJBC
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 3K; (Ab e1*2007/46*0315*06)
Zubehör : OE ww. ZJBC
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 3K-N1; (Ab e24*2007/46*0022*03)
Zubehör : OE ww. ZJBC
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : 3C
Zubehör : OE ww. ZJBC
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 3C; 390L; 390X; 392C
120 Nm ( Radschrauben M12x1,5 ) für Typ : 3K; 3K-N1; 3L
140 Nm für Typ : 3C
140 Nm ( Radschrauben M14x1,25 ) für Typ : 3K; 3K-N1; 3L
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2007/46*0316*.. 90 - 147 205/55R16 12K; 51G bis
e1*2007/46*0316*07;
10B; 11H; 11N; 4DL;
51A; 7NM; 711; 714;
721; 73C; 74C; 76V;
77E
3K e1*2007/46*0315*.. 85 - 160 205/55R16 12K; 51G Nur bis
e1*2007/46*0315*05;
10B; 11H; 11N; 4DL;
51A; 7NM; 711; 714;
721; 73C; 74C; 76V;
77E
3K e1*2007/46*0315*.. 85 - 147 205/60R16 12K; 51G Ab
e1*2007/46*0315*06;
10B; 11H; 11N; 4DL;
51A; 7NM; 711; 714;
721; 73C; 74C; 76V;
77E
3K-N1 e24*2007/46*0022*.. 85 - 135 205/60R16 12K; 51G Ab
e24*2007/46*0022*03;
10B; 11H; 11N; 4DL;
51A; 7NM; 711; 714;
721; 73C; 74C; 76V;
77E
3K-N1 e24*2007/46*0022*.. 120 - 147 205/55R16 12K; 51G Nur bis
e24*2007/46*0022*02;
10B; 11H; 11N; 4DL;
51A; 7NM; 711; 714;
721; 73C; 74C; 76V;
77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0093-15-WIRD/N8
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000808
ANLAGE: 9.4 Radtyp: TTXP_5
Hersteller: ALCAR WHEELS GmbH Stand: 07.10.2019
__________________________________________________________________________________________________________________
Seite: 3 von 4
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3L e1*2007/46*0314*.. 85 - 160 205/55R16 12K; 51G Nur bis
e1*2007/46*0314*04;
10B; 11H; 11N; 4DL;
51A; 7NM; 711; 714;
721; 73C; 74C; 76V;
77E
3L e1*2007/46*0314*.. 85 - 147 205/60R16 12K; 51G Ab
e1*2007/46*0314*05;
10B; 11H; 11N; 4DL;
51A; 7NM; 711; 714;
721; 73C; 74C; 76V;
77E
390L e1*2001/116*0308*.. 85 - 160 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E
390X e1*2001/116*0344*.. 120 - 160 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E
392C e1*2001/116*0346*.. 90 - 140 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74C; 76V; 77E
Verkaufsbezeichnung: BMW 4ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2007/46*0316*.. 100 - 105 205/60R16 12K; 51G 4er Gran Coupe
(F36); ab
e1*2007/46*0316*10;
10B; 11H; 11N; 4DL;
51A; 7NM; 711; 714;
721; 73C; 74C; 76V;
77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0093-15-WIRD/N8
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000808
ANLAGE: 9.4 Radtyp: TTXP_5
Hersteller: ALCAR WHEELS GmbH Stand: 07.10.2019
__________________________________________________________________________________________________________________
Seite: 4 von 4
4DL) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 6 856 209 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7NM) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 6 881 890 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
