Prüfbericht / Test Report ECE R124 001690
Anlage 04 annex 04 Prüfbericht / Test Report Nr.55070119 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8Jx19 H2 Typ / Type EVO 809
Hersteller / Manufacturer ATS Leichtmetallräder GmbH

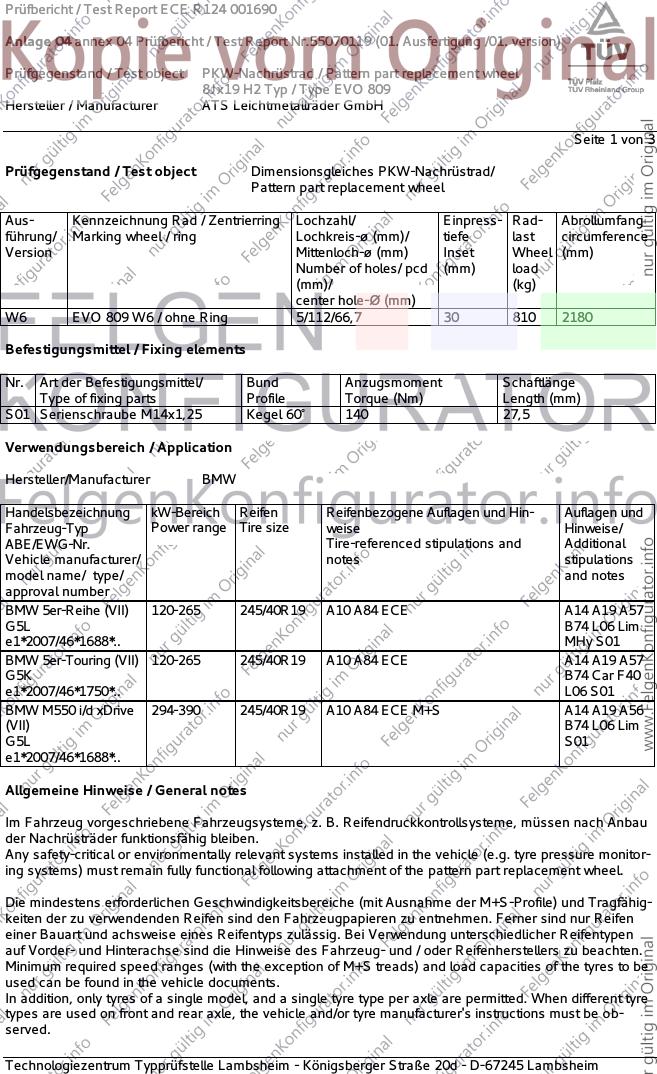

Seite 1 von 3
Prüfgegenstand / Test object Dimensionsgleiches PKW-Nachrüstrad/
Pattern part replacement wheel
Aus- Kennzeichnung Rad / Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung/ Marking wheel / ring Lochkreis-ø (mm)/ tiefe last circumference
Version Mittenloch-ø (mm) Inset Wheel (mm)
Number of holes/ pcd (mm) load
(mm)/ (kg)
center hole-Ø (mm)
W6 EVO 809 W6 / ohne Ring 5/112/66,7 30 810 2180
Befestigungsmittel / Fixing elements
Nr. Art der Befestigungsmittel/ Bund Anzugsmoment Schaftlänge
Type of fixing parts Profile Torque (Nm) Length (mm)
S01 Serienschraube M14x1,25 Kegel 60° 140 27,5
Verwendungsbereich / Application
Hersteller/Manufacturer BMW
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Power range Tire size weise Hinweise/
ABE/EWG-Nr. Tire-referenced stipulations and Additional
Vehicle manufacturer/ notes stipulations
model name/ type/ and notes
approval number
BMW 5er-Reihe (VII) 120-265 245/40R19 A10 A84 ECE A14 A19 A57
G5L B74 L06 Lim
e1*2007/46*1688*.. MHy S01
BMW 5er-Touring (VII) 120-265 245/40R19 A10 A84 ECE A14 A19 A57
G5K B74 Car F40
e1*2007/46*1750*.. L06 S01
BMW M550 i/d xDrive 294-390 245/40R19 A10 A84 ECE M+S A14 A19 A56
(VII) B74 L06 Lim
G5L S01
e1*2007/46*1688*..
Allgemeine Hinweise / General notes
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau
der Nachrüsträder funktionsfähig bleiben.
Any safety-critical or environmentally relevant systems installed in the vehicle (e.g. tyre pressure monitor-
ing systems) must remain fully functional following attachment of the pattern part replacement wheel.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Tragfähig-
keiten der zu verwendenden Reifen sind den Fahrzeugpapieren zu entnehmen. Ferner sind nur Reifen
einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen
auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Minimum required speed ranges (with the exception of M+S treads) and load capacities of the tyres to be
used can be found in the vehicle documents.
In addition, only tyres of a single model, and a single tyre type per axle are permitted. When different tyre
types are used on front and rear axle, the vehicle and/or tyre manufacturer's instructions must be ob-
served.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001690
Anlage 04 annex 04 Prüfbericht / Test Report Nr.55070119 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8Jx19 H2 Typ / Type EVO 809
Hersteller / Manufacturer ATS Leichtmetallräder GmbH

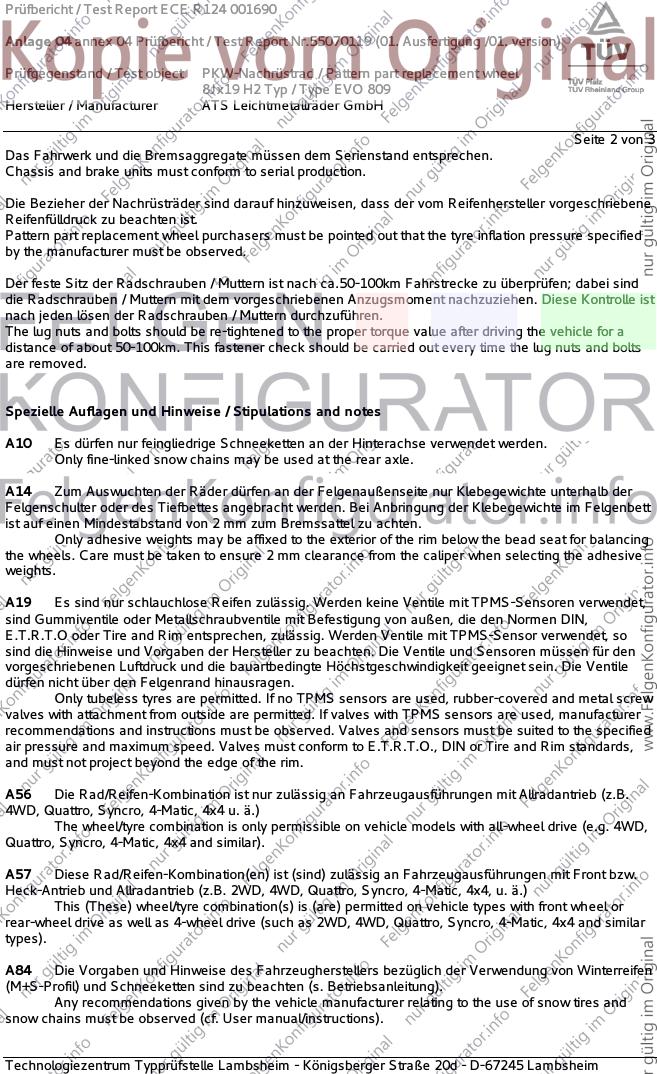

Seite 2 von 3
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Chassis and brake units must conform to serial production.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Pattern part replacement wheel purchasers must be pointed out that the tyre inflation pressure specified
by the manufacturer must be observed.
Der feste Sitz der Radschrauben / Muttern ist nach ca.50-100km Fahrstrecke zu überprüfen; dabei sind
die Radschrauben / Muttern mit dem vorgeschriebenen Anzugsmoment nachzuziehen. Diese Kontrolle ist
nach jeden lösen der Radschrauben / Muttern durchzuführen.
The lug nuts and bolts should be re-tightened to the proper torque value after driving the vehicle for a
distance of about 50-100km. This fastener check should be carried out every time the lug nuts and bolts
are removed.
Spezielle Auflagen und Hinweise / Stipulations and notes
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
Only fine-linked snow chains may be used at the rear axle.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Only adhesive weights may be affixed to the exterior of the rim below the bead seat for balancing
the wheels. Care must be taken to ensure 2 mm clearance from the caliper when selecting the adhesive
weights.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
Only tubeless tyres are permitted. If no TPMS sensors are used, rubber-covered and metal screw
valves with attachment from outside are permitted. If valves with TPMS sensors are used, manufacturer
recommendations and instructions must be observed. Valves and sensors must be suited to the specified
air pressure and maximum speed. Valves must conform to E.T.R.T.O., DIN or Tire and Rim standards,
and must not project beyond the edge of the rim.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
The wheel/tyre combination is only permissible on vehicle models with all-wheel drive (e.g. 4WD,
Quattro, Syncro, 4-Matic, 4x4 and similar).
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
This (These) wheel/tyre combination(s) is (are) permitted on vehicle types with front wheel or
rear-wheel drive as well as 4-wheel drive (such as 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 and similar
types).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winterreifen
(M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
Any recommendations given by the vehicle manufacturer relating to the use of snow tires and
snow chains must be observed (cf. User manual/instructions).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 001690
Anlage 04 annex 04 Prüfbericht / Test Report Nr.55070119 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8Jx19 H2 Typ / Type EVO 809
Hersteller / Manufacturer ATS Leichtmetallräder GmbH
Seite 3 von 3
B74 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 395 mm an Achse 1.
Due to the lack of free movement in relation to the brake system, the wheels are not permissible
on vehicles with a brake disk diameter of 395 mm at Axle 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
The wheel/tyre combination is permissible for vehicle models of the Avant, Caravan, estate-car
and/or touring variants.
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits serienmäßig
vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung). Etwaige notwendige
Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei Verwendung dieser Rad/Reifen-
Kombination sind zu beachten.
The use of this wheel/tyre combination is not permitted unless already previously approved by the
manufacturer for serial production (see EC Certificate of Conformity). Any necessary adjustments, in-
structions and recommendations specified by the vehicle manufacturer in connection with the use of this
wheel/tyre combination must observed.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Wheel/tyre combination only permissible on vehicle models with air suspension at Axle 2.
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
This wheel / tire combination (s) is (are) permitted on vehicle versions with and without four-wheel
steering (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousi-
ne.
The wheel/tyre combination is permissible for vehicle models of the limousine variant.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
This tyre size is only permissible as mud and snow tyres.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
Also permissible for vehicle models with Hybriddrive (hybrid electric vehicle).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite
1) verwendet werden.
Only the serial fixing components No. S01 (see page 1) are to be used to attach the replacement
wheels.
Lambsheim, 29. Oktober 2019
00331122.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
