Musterdokument Nr.374305

Kraftfahrt-Bundesamt
DE-24932 Flensburg

MITTEILUNG

E1 ausgestellt von:
Kraftfahrt-Bundesamt

über die Genehmigung
für einen Radtyp nach der Regelung Nr. 124

COMMUNICATION

issued by:
Kraftfahrt-Bundesamt

concerning approval granted
of a wheel type, pursuant to Regulation No. 124

Nummer der Genehmigung: 000547 Erweiterung Nr.: --
Approval No. Extension No.

1. Radhersteller:
Wheel manufacturer:
Reifen Gundlach GmbH

2. Typbezeichnung des Rades:
Wheel type designation:
OX02 8018

2.1 Kategorie der Nachrüsträder:
Category of replacement wheels:
Dimensionsgleiche Nachrüsträder
pattern part replacement wheels

2.2 Werkstoff:
Construction material:
Aluminiumlegierung
Aluminium alloy

2.3 Fertigungsverfahren:
Method of production:
gegossene Räder
casted wheels
Kraftfahrt-Bundesamt
DE-24932 Flensburg

2

Nummer der Genehmigung: 000547
Approval No.:

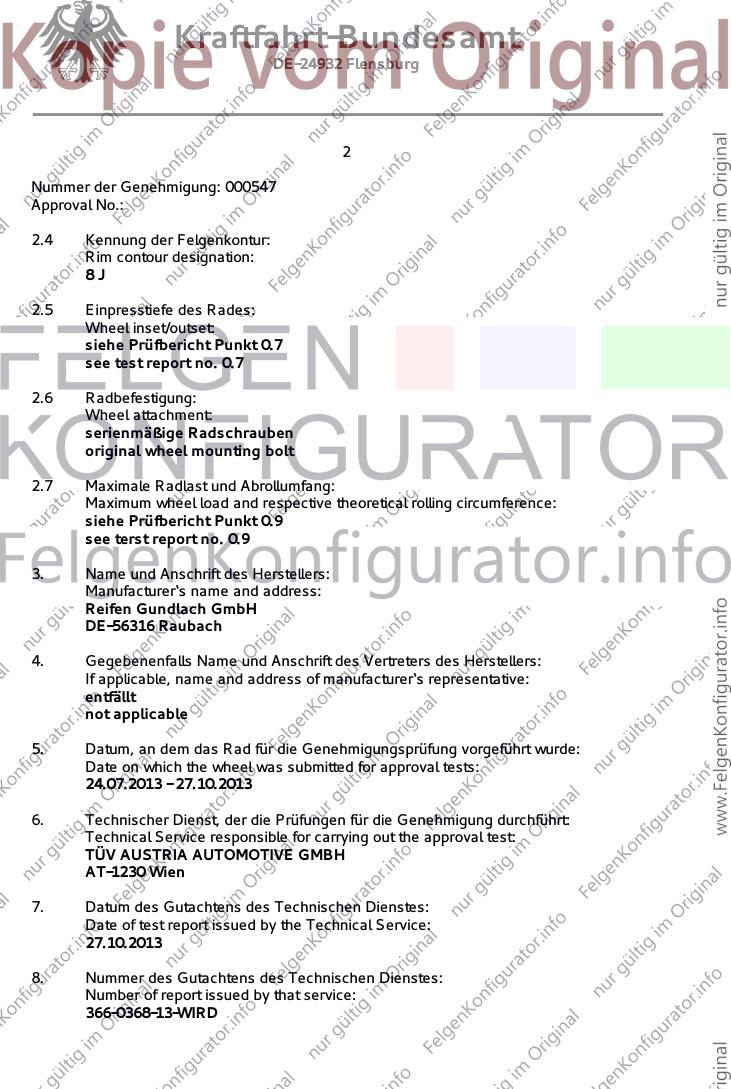

2.4 Kennung der Felgenkontur:
Rim contour designation:
8J

2.5 Einpresstiefe des Rades:
Wheel inset/outset:
siehe Prüfbericht Punkt 0.7
see test report no. 0.7

2.6 Radbefestigung:
Wheel attachment:
serienmäßige Radschrauben
original wheel mounting bolt

2.7 Maximale Radlast und Abrollumfang:
Maximum wheel load and respective theoretical rolling circumference:
siehe Prüfbericht Punkt 0.9
see terst report no. 0.9

3. Name und Anschrift des Herstellers:
Manufacturer‘s name and address:
Reifen Gundlach GmbH
DE-56316 Raubach

4. Gegebenenfalls Name und Anschrift des Vertreters des Herstellers:
If applicable, name and address of manufacturer‘s representative:
entfällt
not applicable

5. Datum, an dem das Rad für die Genehmigungsprüfung vorgeführt wurde:
Date on which the wheel was submitted for approval tests:
24.07.2013 - 27.10.2013

6. Technischer Dienst, der die Prüfungen für die Genehmigung durchführt:
Technical Service responsible for carrying out the approval test:
TÜV AUSTRIA AUTOMOTIVE GMBH
AT-1230 Wien

7. Datum des Gutachtens des Technischen Dienstes:
Date of test report issued by the Technical Service:
27.10.2013

8. Nummer des Gutachtens des Technischen Dienstes:
Number of report issued by that service:
366-0368-13-WIRD
Kraftfahrt-Bundesamt
DE-24932 Flensburg

3

Nummer der Genehmigung: 000547
Approval No.:

9. Bemerkungen:
Remarks:
entfällt
not applicable

10. Die Genehmigung wird erteilt
Approval granted

11. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable

12. Ort: DE-24932 Flensburg
Place:

13. Datum: 24.04.2014
Date:

14. Unterschrift: Im Auftrag
Signature:

Frederik Maß
Kraftfahrt-Bundesamt
DE-24932 Flensburg

4

Nummer der Genehmigung: 000547
Approval No.:

15. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage erhältlich
ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.

1. Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package

2. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal

3. Beschreibungsunterlagen
Information package

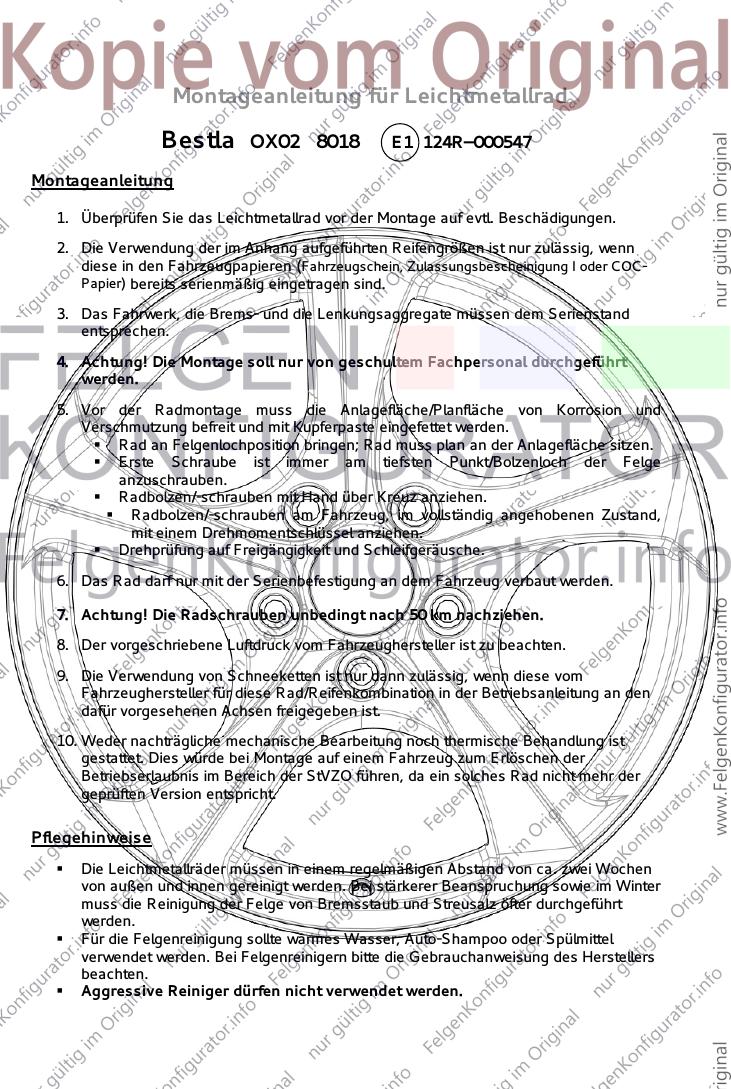

Montageanleitung für Leichtmetallrad

Bestla OX02 8018 E1 124R–000547

Montageanleitung

1. Überprüfen Sie das Leichtmetallrad vor der Montage auf evtl. Beschädigungen.
2. Die Verwendung der im Anhang aufgeführten Reifengrößen ist nur zulässig, wenn
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bereits serienmäßig eingetragen sind.

3. Das Fahrwerk, die Brems- und die Lenkungsaggregate müssen dem Serienstand
entsprechen.
4. Achtung! Die Montage soll nur von geschultem Fachpersonal durchgeführt
werden.
5. Vor der Radmontage muss die Anlagefläche/Planfläche von Korrosion und
Verschmutzung befreit und mit Kupferpaste eingefettet werden.
 Rad an Felgenlochposition bringen; Rad muss plan an der Anlagefläche sitzen.
 Erste Schraube ist immer am tiefsten Punkt/Bolzenloch der Felge
anzuschrauben.
 Radbolzen/-schrauben mit Hand über Kreuz anziehen.
 Radbolzen/-schrauben am Fahrzeug, im vollständig angehobenen Zustand,
mit einem Drehmomentschlüssel anziehen.
 Drehprüfung auf Freigängigkeit und Schleifgeräusche.
6. Das Rad darf nur mit der Serienbefestigung an dem Fahrzeug verbaut werden.

7. Achtung! Die Radschrauben unbedingt nach 50 km nachziehen.
8. Der vorgeschriebene Luftdruck vom Fahrzeughersteller ist zu beachten.
9. Die Verwendung von Schneeketten ist nur dann zulässig, wenn diese vom
Fahrzeughersteller für diese Rad/Reifenkombination in der Betriebsanleitung an den
dafür vorgesehenen Achsen freigegeben ist.
10. Weder nachträgliche mechanische Bearbeitung noch thermische Behandlung ist
gestattet. Dies würde bei Montage auf einem Fahrzeug zum Erlöschen der
Betriebserlaubnis im Bereich der StVZO führen, da ein solches Rad nicht mehr der
geprüften Version entspricht.

Pflegehinweise
 Die Leichtmetallräder müssen in einem regelmäßigen Abstand von ca. zwei Wochen
von außen und innen gereinigt werden. Bei stärkerer Beanspruchung sowie im Winter
muss die Reinigung der Felge von Bremsstaub und Streusalz öfter durchgeführt
werden.
 Für die Felgenreinigung sollte warmes Wasser, Auto-Shampoo oder Spülmittel
verwendet werden. Bei Felgenreinigern bitte die Gebrauchanweisung des Herstellers
beachten.
 Aggressive Reiniger dürfen nicht verwendet werden.
Anlage 9 - Verwendungsbereich
Gutachten 366-0368-13-WIRD
zur Erteilung der ECE (E1) 124R- 000547
ANLAGE: 9.3 Radtyp: OX02 8018
Hersteller: Reifen Gundlach GmbH Stand: 27.10.2013
_______________________________________________________________________________________________________________
Seite: 1 von 3

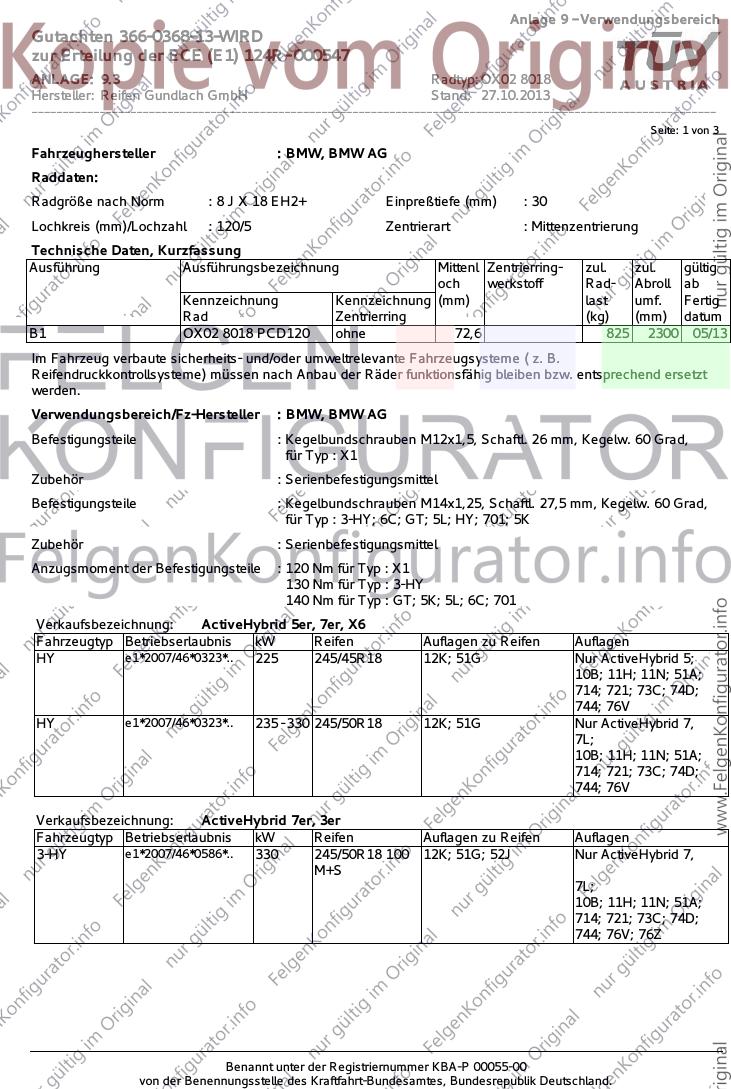

Fahrzeughersteller : BMW, BMW AG
Raddaten:
Radgröße nach Norm : 8 J X 18 EH2+ Einpreßtiefe (mm) : 30
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
B1 OX02 8018 PCD120 ohne 72,6 825 2300 05/13
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Räder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Verwendungsbereich/Fz-Hersteller : BMW, BMW AG
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad,
für Typ : X1
Zubehör : Serienbefestigungsmittel
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27,5 mm, Kegelw. 60 Grad,
für Typ : 3-HY; 6C; GT; 5L; HY; 701; 5K
Zubehör : Serienbefestigungsmittel
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : X1
130 Nm für Typ : 3-HY
140 Nm für Typ : GT; 5K; 5L; 6C; 701
Verkaufsbezeichnung: ActiveHybrid 5er, 7er, X6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
HY e1*2007/46*0323*.. 225 245/45R18 12K; 51G Nur ActiveHybrid 5;
10B; 11H; 11N; 51A;
714; 721; 73C; 74D;
744; 76V
HY e1*2007/46*0323*.. 235 - 330 245/50R18 12K; 51G Nur ActiveHybrid 7,
7L;
10B; 11H; 11N; 51A;
714; 721; 73C; 74D;
744; 76V

Verkaufsbezeichnung: ActiveHybrid 7er, 3er
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3-HY e1*2007/46*0586*.. 330 245/50R18 100 12K; 51G; 52J Nur ActiveHybrid 7,
M+S
7L;
10B; 11H; 11N; 51A;
714; 721; 73C; 74D;
744; 76V; 76Z

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Gutachten 366-0368-13-WIRD
zur Erteilung der ECE (E1) 124R- 000547
ANLAGE: 9.3 Radtyp: OX02 8018
Hersteller: Reifen Gundlach GmbH Stand: 27.10.2013
_______________________________________________________________________________________________________________
Seite: 2 von 3
Verkaufsbezeichnung: X-REIHE (X1)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X1 e1*2007/46*0275*.. 100 - 190 225/45R18 12K; 51G bis
e1*2007/46*0275*06;
10B; 11H; 11N; 51A;
714; 721; 73C; 74D;
76V
X1 e1*2007/46*0275*.. 85 - 180 225/45R18 91V 12K; 51G ab
e1*2007/46*0275*07;
10B; 11H; 11N; 51A;
714; 721; 73C; 74D;
76V

Verkaufsbezeichnung: X-REIHE (X1, X3, X5, X6)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X-N1 e1*2007/46*0454*.. 120 - 150 225/45R18 12K; 51G Nur BMW X1;
10B; 11H; 11N; 51A;
714; 721; 73C; 74D;
744; 76V

Verkaufsbezeichnung: 5er Gran Turismo Reihe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GT e1*2007/46*0215*.. 120 - 330 245/50R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 73C; 74D;
76V

Verkaufsbezeichnung: 5ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5K e1*2007/46*0455*.. 100 - 300 245/45R18 12K; 51G 10B; 11H; 11N; 51A;
280 - 330 245/45R18 100 12K; 51G; 52J 714; 721; 73C; 74D;
M+S
76V
5L e1*2007/46*0363*.. 100 - 330 245/45R18 12K; 51G 10B; 11H; 11N; 51A;
280 245/45R18 M+S 12K; 51G; 52J 714; 721; 73C; 74D;
76V

Verkaufsbezeichnung: 5ER REIHE ,GRAN TURISMO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
K-N1 e1*2007/46*0508*.. 105 - 230 245/45R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 73C; 74D;
76V
K-N1 e1*2007/46*0508*.. 135 - 230 245/50R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 73C; 74D;
744; 76V

Verkaufsbezeichnung: 6ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6C e1*2007/46*0562*.. 230 - 330 245/45R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 73C; 74D;
76V

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Gutachten 366-0368-13-WIRD
zur Erteilung der ECE (E1) 124R- 000547
ANLAGE: 9.3 Radtyp: OX02 8018
Hersteller: Reifen Gundlach GmbH Stand: 27.10.2013
_______________________________________________________________________________________________________________
Seite: 3 von 3
Verkaufsbezeichnung: 7er Reihe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7L e1*2007/46*0276*.. 155 - 400 245/50R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 73C; 74D;
76V
701 e1*2001/116*0490*.. 155 - 300 245/50R18 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 73C; 74D;
76V

Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
