Anlage 9 - Verwendungsbereich
Prüfbericht 366-0347-13-WIRD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000594
ANLAGE: 9.1 Radtyp: TTBP
Hersteller: Alu-Design GmbH & Co. KG Stand: 17.03.2015
__________________________________________________________________________________________________________________
Seite: 1 von 4
Fahrzeughersteller : BMW AG
Raddaten:
Radgröße nach Norm : 7 J X 16 EH2+ Einpreßtiefe (mm) : 31
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTBP9GA31E72 TTBP ET31 ohne 72,6 673 1995 10/13
6
TTBP9KA31E72 TTBP ET31 ohne 72,6 673 1995 10/13
6
TTBP9SA31E72 TTBP ET31 ohne 72,6 673 1995 10/13
6
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Räder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Verwendungsbereich/Fz-Hersteller : BMW AG
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 25 mm, Kegelw. 60 Grad,
für Typ : 3K; (Nur bis e1*2001/116*0344*05)
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 25 mm, Kegelw. 60 Grad,
für Typ : 3L; (Nur bis e1*2007/46*0314*04)
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 25 mm, Kegelw. 60 Grad,
für Typ : 3K-N1; (Nur bis e24*2007/46*0022*02)
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 25 mm, Kegelw. 60 Grad,
für Typ : 3C; 390X; 392C; 390L
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 3L; (Ab e1*2007/46*0314*05)
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 3K; (Ab e1*2007/46*0315*06)
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 3K-N1; (Ab e24*2007/46*0022*03)
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : 3C
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 3C; 390L; 390X; 392C
120 Nm ( Radschrauben M12x1,5 ) Nm für Typ : 3K; 3K-N1; 3L
140 Nm für Typ : 3C
140 Nm ( Radschrauben M14x1,25 ) Nm für Typ : 3K; 3K-N1; 3L
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0347-13-WIRD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000594
ANLAGE: 9.1 Radtyp: TTBP
Hersteller: Alu-Design GmbH & Co. KG Stand: 17.03.2015
__________________________________________________________________________________________________________________

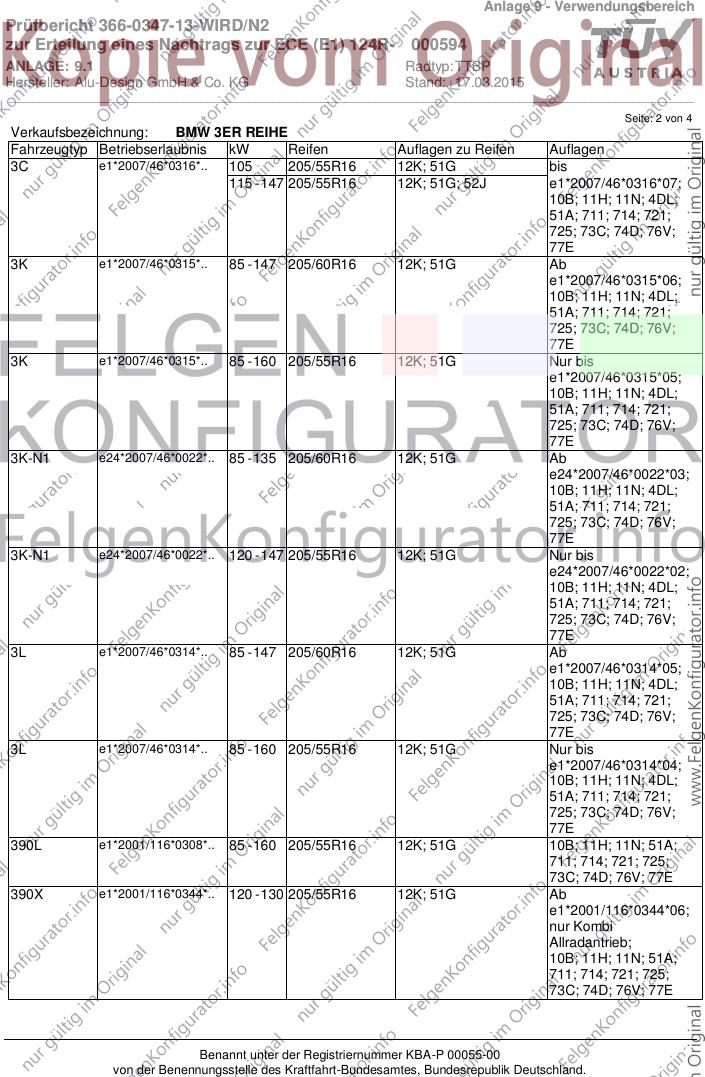

Seite: 2 von 4
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2007/46*0316*.. 105 205/55R16 12K; 51G bis
115 - 147 205/55R16 12K; 51G; 52J e1*2007/46*0316*07;
10B; 11H; 11N; 4DL;
51A; 711; 714; 721;
725; 73C; 74D; 76V;
77E
3K e1*2007/46*0315*.. 85 - 147 205/60R16 12K; 51G Ab
e1*2007/46*0315*06;
10B; 11H; 11N; 4DL;
51A; 711; 714; 721;
725; 73C; 74D; 76V;
77E
3K e1*2007/46*0315*.. 85 - 160 205/55R16 12K; 51G Nur bis
e1*2007/46*0315*05;
10B; 11H; 11N; 4DL;
51A; 711; 714; 721;
725; 73C; 74D; 76V;
77E
3K-N1 e24*2007/46*0022*.. 85 - 135 205/60R16 12K; 51G Ab
e24*2007/46*0022*03;
10B; 11H; 11N; 4DL;
51A; 711; 714; 721;
725; 73C; 74D; 76V;
77E
3K-N1 e24*2007/46*0022*.. 120 - 147 205/55R16 12K; 51G Nur bis
e24*2007/46*0022*02;
10B; 11H; 11N; 4DL;
51A; 711; 714; 721;
725; 73C; 74D; 76V;
77E
3L e1*2007/46*0314*.. 85 - 147 205/60R16 12K; 51G Ab
e1*2007/46*0314*05;
10B; 11H; 11N; 4DL;
51A; 711; 714; 721;
725; 73C; 74D; 76V;
77E
3L e1*2007/46*0314*.. 85 - 160 205/55R16 12K; 51G Nur bis
e1*2007/46*0314*04;
10B; 11H; 11N; 4DL;
51A; 711; 714; 721;
725; 73C; 74D; 76V;
77E
390L e1*2001/116*0308*.. 85 - 160 205/55R16 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 725;
73C; 74D; 76V; 77E
390X e1*2001/116*0344*.. 120 - 130 205/55R16 12K; 51G Ab
e1*2001/116*0344*06;
nur Kombi
Allradantrieb;
10B; 11H; 11N; 51A;
711; 714; 721; 725;
73C; 74D; 76V; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0347-13-WIRD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000594
ANLAGE: 9.1 Radtyp: TTBP
Hersteller: Alu-Design GmbH & Co. KG Stand: 17.03.2015
__________________________________________________________________________________________________________________

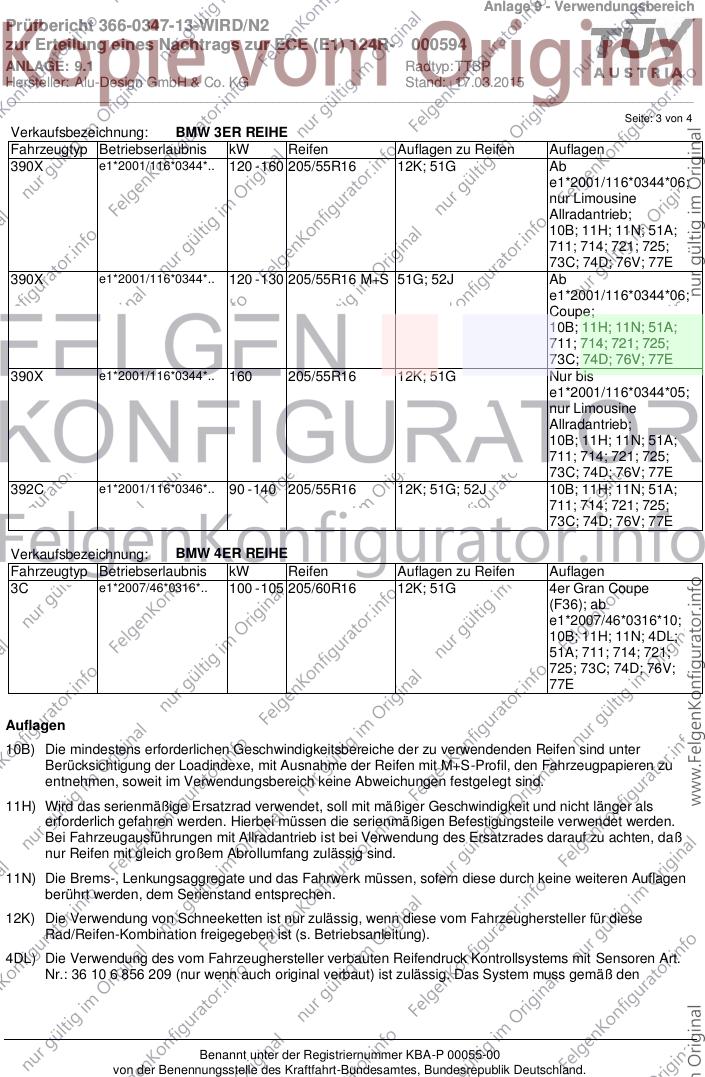

Seite: 3 von 4
Verkaufsbezeichnung: BMW 3ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
390X e1*2001/116*0344*.. 120 - 160 205/55R16 12K; 51G Ab
e1*2001/116*0344*06;
nur Limousine
Allradantrieb;
10B; 11H; 11N; 51A;
711; 714; 721; 725;
73C; 74D; 76V; 77E
390X e1*2001/116*0344*.. 120 - 130 205/55R16 M+S 51G; 52J Ab
e1*2001/116*0344*06;
Coupe;
10B; 11H; 11N; 51A;
711; 714; 721; 725;
73C; 74D; 76V; 77E
390X e1*2001/116*0344*.. 160 205/55R16 12K; 51G Nur bis
e1*2001/116*0344*05;
nur Limousine
Allradantrieb;
10B; 11H; 11N; 51A;
711; 714; 721; 725;
73C; 74D; 76V; 77E
392C e1*2001/116*0346*.. 90 - 140 205/55R16 12K; 51G; 52J 10B; 11H; 11N; 51A;
711; 714; 721; 725;
73C; 74D; 76V; 77E
Verkaufsbezeichnung: BMW 4ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2007/46*0316*.. 100 - 105 205/60R16 12K; 51G 4er Gran Coupe
(F36); ab
e1*2007/46*0316*10;
10B; 11H; 11N; 4DL;
51A; 711; 714; 721;
725; 73C; 74D; 76V;
77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
4DL) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 6 856 209 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0347-13-WIRD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000594
ANLAGE: 9.1 Radtyp: TTBP
Hersteller: Alu-Design GmbH & Co. KG Stand: 17.03.2015
__________________________________________________________________________________________________________________

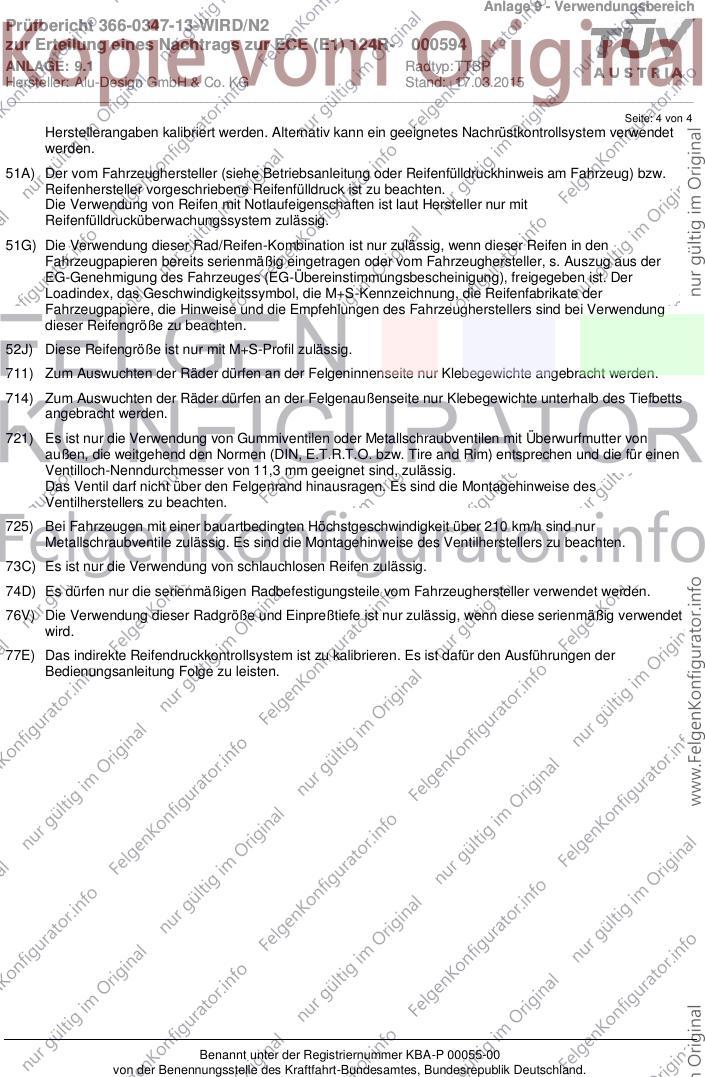

Seite: 4 von 4
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
