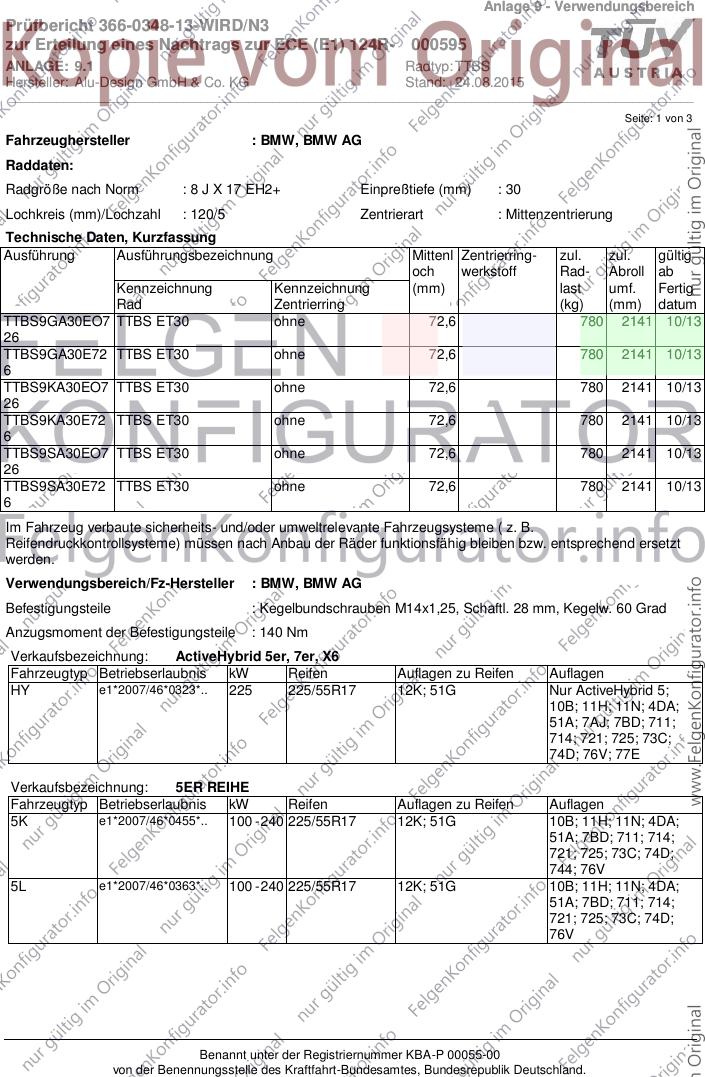

Musterdokument Nr.121948

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0348-13-WIRD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000595
ANLAGE: 9.1 Radtyp: TTBS
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.08.2015
__________________________________________________________________________________________________________________
Seite: 1 von 3

Fahrzeughersteller : BMW, BMW AG
Raddaten:
Radgröße nach Norm : 8 J X 17 EH2+ Einpreßtiefe (mm) : 30
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTBS9GA30EO7 TTBS ET30 ohne 72,6 780 2141 10/13
26
TTBS9GA30E72 TTBS ET30 ohne 72,6 780 2141 10/13
6
TTBS9KA30EO7 TTBS ET30 ohne 72,6 780 2141 10/13
26
TTBS9KA30E72 TTBS ET30 ohne 72,6 780 2141 10/13
6
TTBS9SA30EO7 TTBS ET30 ohne 72,6 780 2141 10/13
26
TTBS9SA30E72 TTBS ET30 ohne 72,6 780 2141 10/13
6
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Räder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Verwendungsbereich/Fz-Hersteller : BMW, BMW AG
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 28 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: ActiveHybrid 5er, 7er, X6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
HY e1*2007/46*0323*.. 225 225/55R17 12K; 51G Nur ActiveHybrid 5;
10B; 11H; 11N; 4DA;
51A; 7AJ; 7BD; 711;
714; 721; 725; 73C;
74D; 76V; 77E

Verkaufsbezeichnung: 5ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5K e1*2007/46*0455*.. 100 - 240 225/55R17 12K; 51G 10B; 11H; 11N; 4DA;
51A; 7BD; 711; 714;
721; 725; 73C; 74D;
744; 76V
5L e1*2007/46*0363*.. 100 - 240 225/55R17 12K; 51G 10B; 11H; 11N; 4DA;
51A; 7BD; 711; 714;
721; 725; 73C; 74D;
76V

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0348-13-WIRD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000595
ANLAGE: 9.1 Radtyp: TTBS
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.08.2015
__________________________________________________________________________________________________________________
Seite: 2 von 3
Verkaufsbezeichnung: 5ER REIHE ,GRAN TURISMO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
K-N1 e1*2007/46*0508*.. 105 - 230 225/55R17 12K; 51G Nur BMW 5er Touring;
10B; 11H; 11N; 4DA;
51A; 7BD; 711; 714;
721; 725; 73C; 74D;
76V

Verkaufsbezeichnung: 6ER REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6C e1*2007/46*0562*.. 230 - 235 225/55R17 12K; 51G 10B; 11H; 11N; 4CG;
4DA; 4IL; 51A; 7BD;
711; 714; 721; 725;
73C; 74D; 76V

Verkaufsbezeichnung: 7er Reihe
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7L e1*2007/46*0276*.. 155 - 190 245/55R17 12K; 51G bis
e1*2007/46*0276*09;
10B; 11H; 11N; 4CG;
4DA; 51A; 7BD; 711;
714; 721; 725; 73C;
74D; 76V
701 e1*2001/116*0490*.. 155 - 180 245/55R17 12K; 51G 10B; 11H; 11N; 4CG;
4DA; 51A; 7BD; 711;
714; 721; 725; 73C;
74D; 76V

Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
4CG) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 67 90 054 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4DA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 6 856 227 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0348-13-WIRD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000595
ANLAGE: 9.1 Radtyp: TTBS
Hersteller: Alu-Design GmbH & Co. KG Stand: 24.08.2015
__________________________________________________________________________________________________________________
Seite: 3 von 3

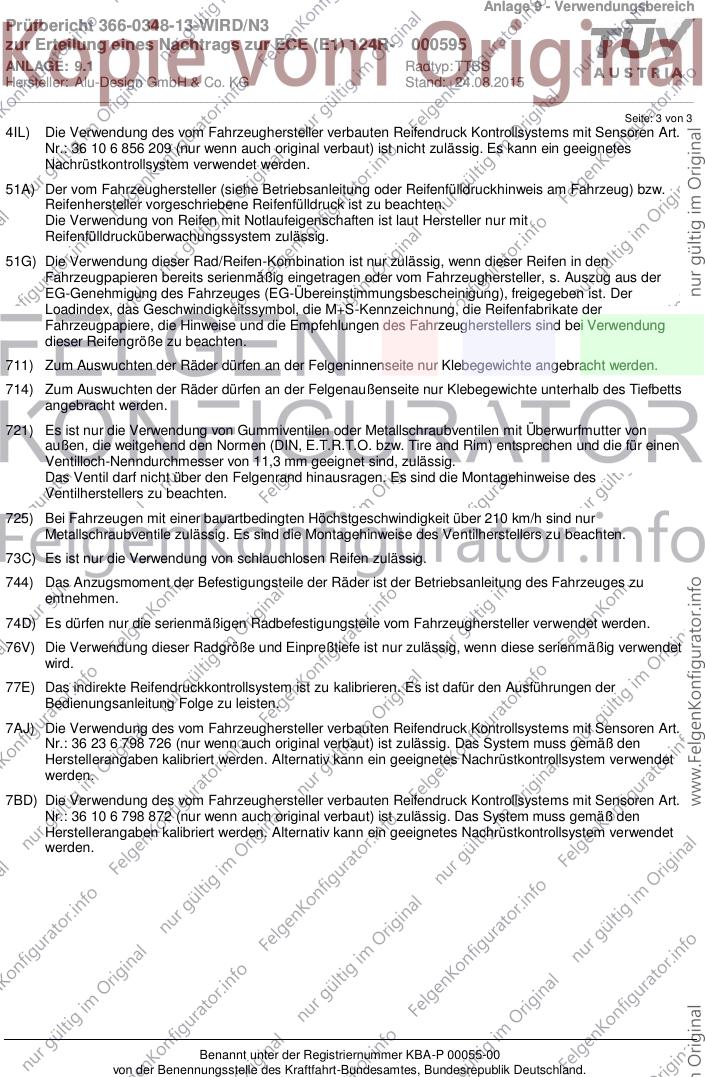

4IL) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 6 856 209 (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7AJ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 23 6 798 726 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BD) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 6 798 872 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
