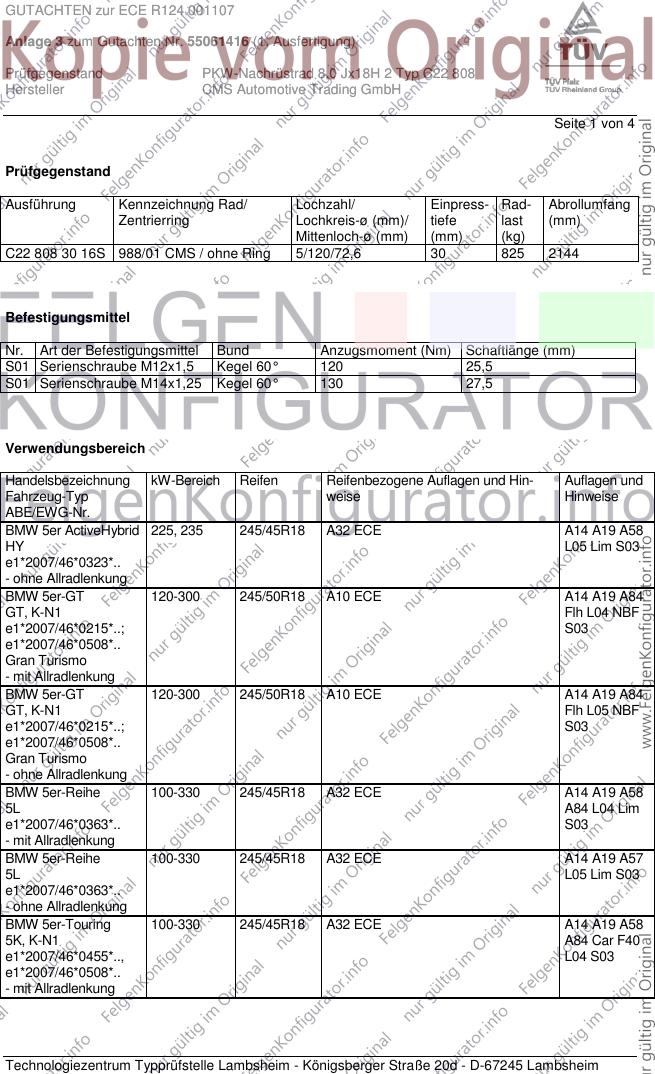

GUTACHTEN zur ECE R124 001107
Anlage 3 zum Gutachten Nr. 55061416 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 8.0 Jx18H 2 Typ C22 808
Hersteller CMS Automotive Trading GmbH
Seite 1 von 4
Prüfgegenstand
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
C22 808 30 16S 988/01 CMS / ohne Ring 5/120/72,6 30 825 2144
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M12x1,5 Kegel 60° 120 25,5
S01 Serienschraube M14x1,25 Kegel 60° 130 27,5
Verwendungsbereich
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 5er ActiveHybrid 225, 235 245/45R18 A32 ECE A14 A19 A58
HY L05 Lim S03
e1*2007/46*0323*..
- ohne Allradlenkung
BMW 5er-GT 120-300 245/50R18 A10 ECE A14 A19 A84
GT, K-N1 Flh L04 NBF
e1*2007/46*0215*..; S03
e1*2007/46*0508*..
Gran Turismo
- mit Allradlenkung
BMW 5er-GT 120-300 245/50R18 A10 ECE A14 A19 A84
GT, K-N1 Flh L05 NBF
e1*2007/46*0215*..; S03
e1*2007/46*0508*..
Gran Turismo
- ohne Allradlenkung
BMW 5er-Reihe 100-330 245/45R18 A32 ECE A14 A19 A58
5L A84 L04 Lim
e1*2007/46*0363*.. S03
- mit Allradlenkung
BMW 5er-Reihe 100-330 245/45R18 A32 ECE A14 A19 A57
5L L05 Lim S03
e1*2007/46*0363*..
- ohne Allradlenkung
BMW 5er-Touring 100-330 245/45R18 A32 ECE A14 A19 A58
5K, K-N1 A84 Car F40
e1*2007/46*0455*.., L04 S03
e1*2007/46*0508*..
- mit Allradlenkung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 001107
Anlage 3 zum Gutachten Nr. 55061416 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 8.0 Jx18H 2 Typ C22 808
Hersteller CMS Automotive Trading GmbH
Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 5er-Touring 100-330 245/45R18 A32 ECE A14 A19 A57
5K, K-N1 Car F40 L05
e1*2007/46*0455*.., S03
e1*2007/46*0508*..
- ohne Allradlenkung
BMW 6er-Reihe 230-330 245/45R18 A32 ECE A14 A19 A84
6C Cbo Cpe L06
e1*2007/46*0562*.. S03
BMW 7er (V) Ac- 235 245/50R18 A10 ECE A14 A19 A84
tiveHybrid 235, 330 245/50R18 A10 ECE M+S NBF S03
HY, 3-HY, 7L
e1*2007/46*0323*..;
e1*2007/46*0586*..;
e1*2007/46*
0276*00-09
BMW 7er-Reihe (V) 155-400 245/50R18 A10 ECE A14 A19 A84
701, 7L L04 NBF S03
e1*2001/116*0490*..;
e1*2007/46*
0276*00-09
- mit Allradlenkung
BMW 7er-Reihe (V) 155-400 245/50R18 A10 ECE A14 A19 L05
701, 7L NBF S03
e1*2001/116*0490*..;
e1*2007/46*
0276*00-09
- ohne Allradlenkung
BMW X1 85-190 225/45R18 A32 ECE A14 A19 A84
X1, X-N1, X1-N1 S02
e1*2007/46*0275*..;
e1*2007/46*0454*..;
e24*2007/46*0024*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Nachrüsträder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschrie-
bene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 001107
Anlage 3 zum Gutachten Nr. 55061416 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 8.0 Jx18H 2 Typ C22 808
Hersteller CMS Automotive Trading GmbH
Seite 3 von 4
Spezielle Auflagen und Hinweise
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winter-
reifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits serienmä-
ßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung). Etwaige not-
wendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei Verwendung dieser
Rad/Reifen-Kombination sind zu beachten.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 001107
Anlage 3 zum Gutachten Nr. 55061416 (1. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 8.0 Jx18H 2 Typ C22 808
Hersteller CMS Automotive Trading GmbH
Seite 4 von 4
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
S02 Zur Befestigung der Räder dürfen nur die Serienschrauben (siehe Seite 1) verwendet werden.
Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radschrauben durch einen kalibrier-
ten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die Radbefestigungs-
teile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
S03 Zur Befestigung der Räder dürfen nur die Serienschrauben (siehe Seite 1) verwendet werden.
Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radschrauben durch einen kalibrier-
ten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die Radbefestigungs-
teile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
Lambsheim, 6. Juli 2016
00253114.DOC
