Anlage 9 - Verwendungsbereich
Prüfbericht 366-0154-18-WIRD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 001430
ANLAGE: 9.1 Radtyp: APA1P
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2022
______________________________________________________________________________________________________________

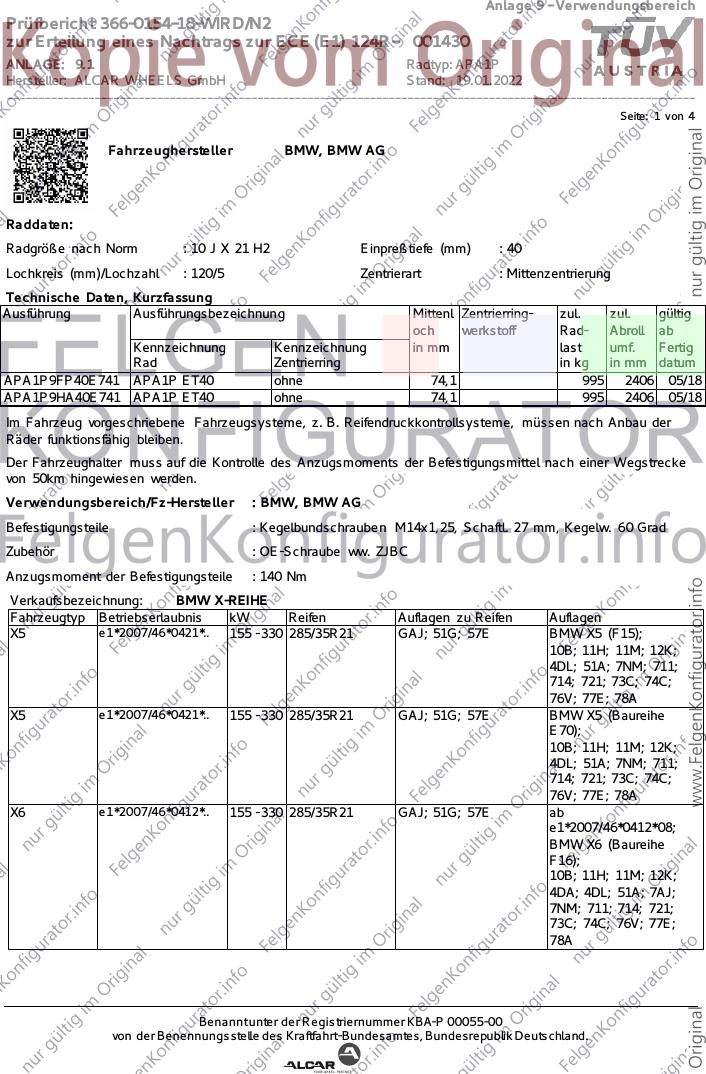

Seite: 1 von 4
Fahrzeughersteller BMW, BMW AG
Raddaten:
Radgröße nach Norm : 10 J X 21 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
APA1P9FP40E741 APA1P ET40 ohne 74,1 995 2406 05/18
APA1P9HA40E741 APA1P ET40 ohne 74,1 995 2406 05/18
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : BMW, BMW AG
Befestigungsteile : Kegelbundschrauben M14x1,25, Schaftl. 27 mm, Kegelw. 60 Grad
Zubehör : OE-Schraube ww. ZJBC
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: BMW X-REIHE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X5 e1*2007/46*0421*.. 155 - 330 285/35R21 GAJ; 51G; 57E BMW X5 (F15);
10B; 11H; 11M; 12K;
4DL; 51A; 7NM; 711;
714; 721; 73C; 74C;
76V; 77E; 78A
X5 e1*2007/46*0421*.. 155 - 330 285/35R21 GAJ; 51G; 57E BMW X5 (Baureihe
E70);
10B; 11H; 11M; 12K;
4DL; 51A; 7NM; 711;
714; 721; 73C; 74C;
76V; 77E; 78A
X6 e1*2007/46*0412*.. 155 - 330 285/35R21 GAJ; 51G; 57E ab
e1*2007/46*0412*08;
BMW X6 (Baureihe
F16);
10B; 11H; 11M; 12K;
4DA; 4DL; 51A; 7AJ;
7NM; 711; 714; 721;
73C; 74C; 76V; 77E;
78A
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0154-18-WIRD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 001430
ANLAGE: 9.1 Radtyp: APA1P
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2022
______________________________________________________________________________________________________________
Seite: 2 von 4
Verkaufsbezeichnung: BMW X-REIHE (X1, X3, X4, X5, X6)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X-N1 e1*2007/46*0454*.. 155 - 330 285/35R21 GAJ; 51G; 57E ab
e1*2007/46*0454*14;
BMW X6 (Baureihe
F16);
10B; 11H; 11N; 4DA;
4DL; 51A; 7AJ; 7BD;
7NM; 711; 714; 721;
73C; 74C; 76V; 77E;
78A
X-N1 e1*2007/46*0454*.. 155 - 330 285/35R21 GAJ; 51G; 57E BMW X5 (Baureihe
E70); bis
e1*2007/46*0454*10;
10B; 11H; 11M; 12K;
4DA; 4DL; 51A; 7AJ;
7BD; 7NM; 711; 714;
721; 73C; 74C; 76D;
76V; 77E; 78A
X-N1 e1*2007/46*0454*.. 155 - 330 285/35R21 GAJ; 51G; 57E ab
e1*2007/46*0454*11;
BMW X5 (F15);
10B; 11H; 11N; 4DA;
4DL; 51A; 7AJ; 7BD;
7NM; 711; 714; 721;
73C; 74C; 76V; 77E;
78A
Verkaufsbezeichnung: BMW X5 / X6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X70 e1*2001/116*0420*.. 155 - 330 285/35R21 GAJ; 51G; 57E BMW X5 (Baureihe
E70);
10B; 11H; 11M; 12K;
4DA; 51A; 7AJ; 711;
714; 721; 73C; 74C;
76V; 77E; 78A
Verkaufsbezeichnung: BMW X5 M,X6 M
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M7X e1*2007/46*0172*.. 423 285/35R21 GAJ; 12K; 51G; 57E BMW X5 M (Baureihe
F15); BMW X6 M
(Baureihe F16); ab
e1*2007/46*0172*06;
10B; 11H; 11N; 4DA;
4DL; 51A; 7AJ; 7NM;
711; 714; 721; 73C;
74C; 76V; 77E; 78A
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0154-18-WIRD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 001430
ANLAGE: 9.1 Radtyp: APA1P
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2022
______________________________________________________________________________________________________________

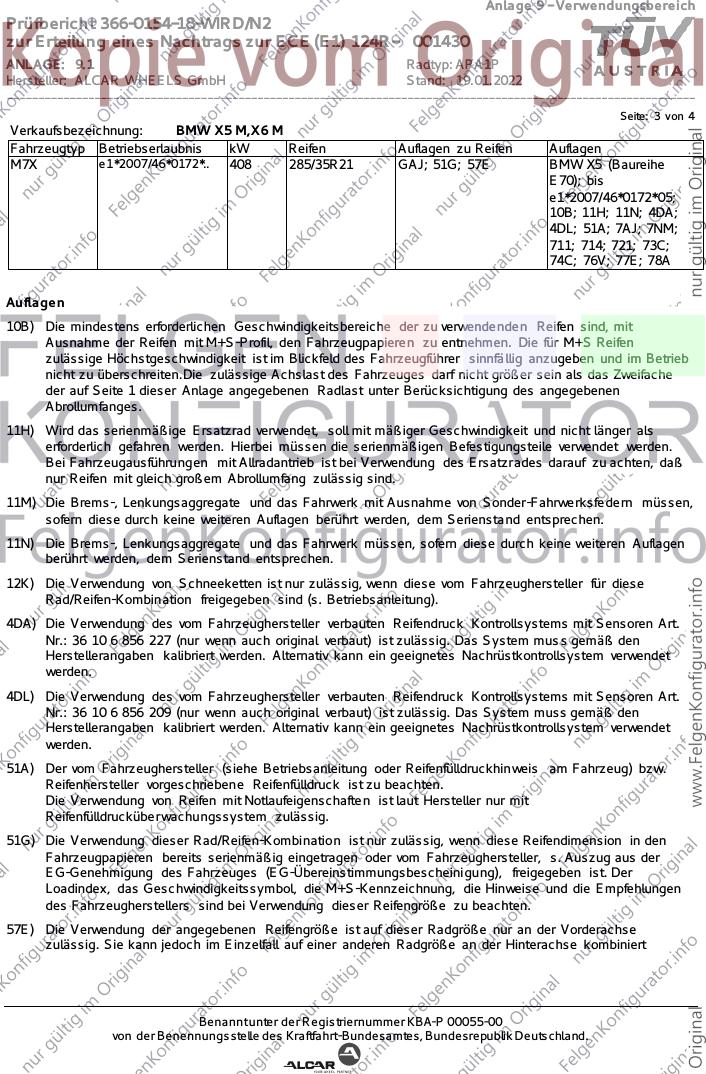

Seite: 3 von 4
Verkaufsbezeichnung: BMW X5 M,X6 M
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M7X e1*2007/46*0172*.. 408 285/35R21 GAJ; 51G; 57E BMW X5 (Baureihe
E70); bis
e1*2007/46*0172*05;
10B; 11H; 11N; 4DA;
4DL; 51A; 7AJ; 7NM;
711; 714; 721; 73C;
74C; 76V; 77E; 78A
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11M) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
4DA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 6 856 227 (nur wenn auch original verbaut) ist zulässig. Das System mus s gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
4DL) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 6 856 209 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
57E) Die Verwendung der angegebenen Reifengröße ist auf dieser Radgröße nur an der Vorderachse
zulässig. Sie kann jedoch im Einzelfall auf einer anderen Radgröße an der Hinterachse kombiniert
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0154-18-WIRD/N2
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 001430
ANLAGE: 9.1 Radtyp: APA1P
Hersteller: ALCAR WHEELS GmbH Stand: 19.01.2022
______________________________________________________________________________________________________________

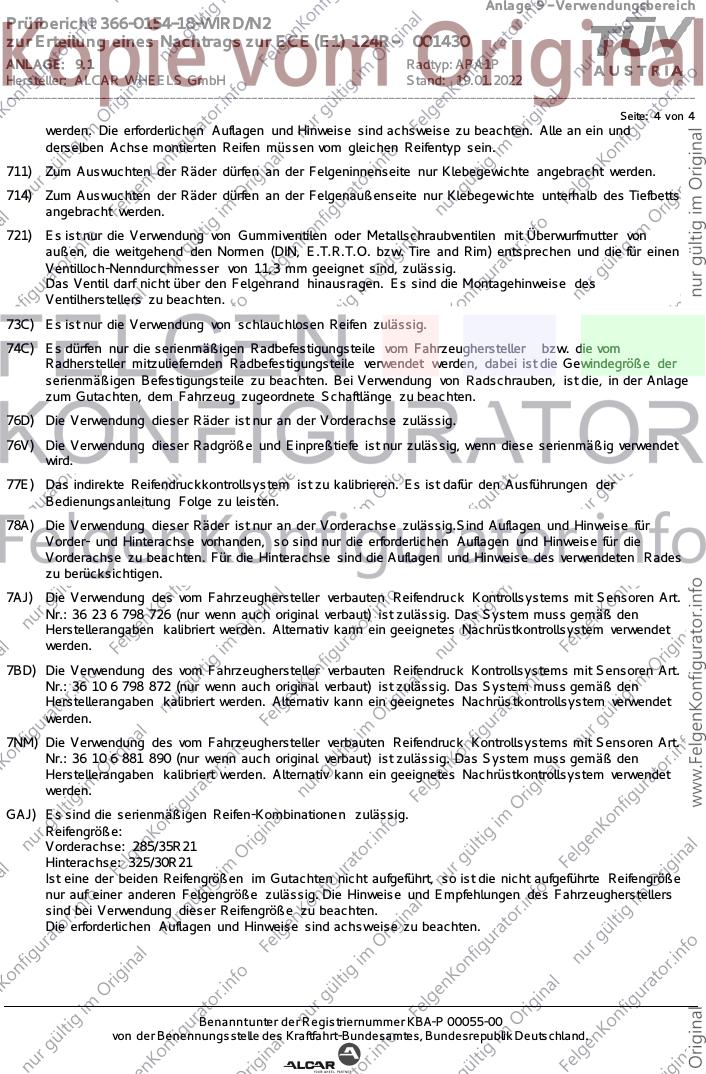

Seite: 4 von 4
werden. Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten. Alle an ein und
derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76D) Die Verwendung dieser Räder ist nur an der Vorderachse zulässig.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
78A) Die Verwendung dieser Räder ist nur an der Vorderachse zulässig.Sind Auflagen und Hinweise für
Vorder- und Hinterachse vorhanden, so sind nur die erforderlichen Auflagen und Hinweise für die
Vorderachse zu beachten. Für die Hinterachse sind die Auflagen und Hinweise des verwendeten Rades
zu berücksichtigen.
7AJ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 23 6 798 726 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7BD) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 6 798 872 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüs tkontrollsystem verwendet
werden.
7NM) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 36 10 6 881 890 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
GAJ) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 285/35R21
Hinterachse: 325/30R21
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
