Anlage 9 - Verwendungsbereich
Prüfbericht 366-0380-17-WIRD
zur Erteilung der ECE (E1) 124R- 001301
ANLAGE: 9.9 Radtyp: CARMANI CA15 7017
Hersteller: AD VIMOTION GmbH Stand: 10.09.2017
__________________________________________________________________________________________________________________

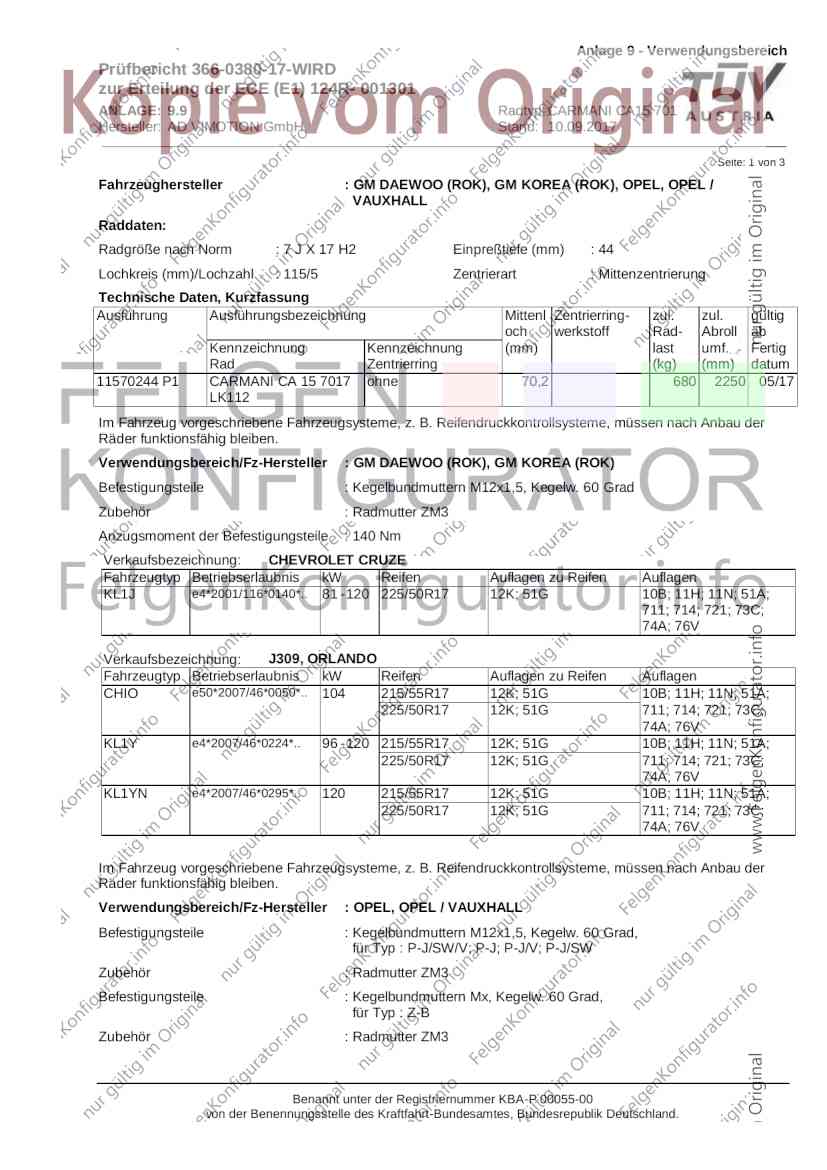

Seite: 1 von 3
Fahrzeughersteller : GM DAEWOO (ROK), GM KOREA (ROK), OPEL, OPEL /
VAUXHALL
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 44
Lochkreis (mm)/Lochzahl : 115/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
11570244 P1 CARMANI CA 15 7017 ohne 70,2 680 2250 05/17
LK112
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : GM DAEWOO (ROK), GM KOREA (ROK)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Radmutter ZM3
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: CHEVROLET CRUZE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KL1J e4*2001/116*0140*.. 81 - 120 225/50R17 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74A; 76V
Verkaufsbezeichnung: J309, ORLANDO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CHIO e50*2007/46*0050*.. 104 215/55R17 12K; 51G 10B; 11H; 11N; 51A;
225/50R17 12K; 51G 711; 714; 721; 73C;
74A; 76V
KL1Y e4*2007/46*0224*.. 96 - 120 215/55R17 12K; 51G 10B; 11H; 11N; 51A;
225/50R17 12K; 51G 711; 714; 721; 73C;
74A; 76V
KL1YN e4*2007/46*0295*.. 120 215/55R17 12K; 51G 10B; 11H; 11N; 51A;
225/50R17 12K; 51G 711; 714; 721; 73C;
74A; 76V
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : OPEL, OPEL / VAUXHALL
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : P-J/SW/V; P-J; P-J/V; P-J/SW
Zubehör : Radmutter ZM3
Befestigungsteile : Kegelbundmuttern Mx, Kegelw. 60 Grad,
für Typ : Z-B
Zubehör : Radmutter ZM3
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0380-17-WIRD
zur Erteilung der ECE (E1) 124R- 001301
ANLAGE: 9.9 Radtyp: CARMANI CA15 7017
Hersteller: AD VIMOTION GmbH Stand: 10.09.2017
__________________________________________________________________________________________________________________

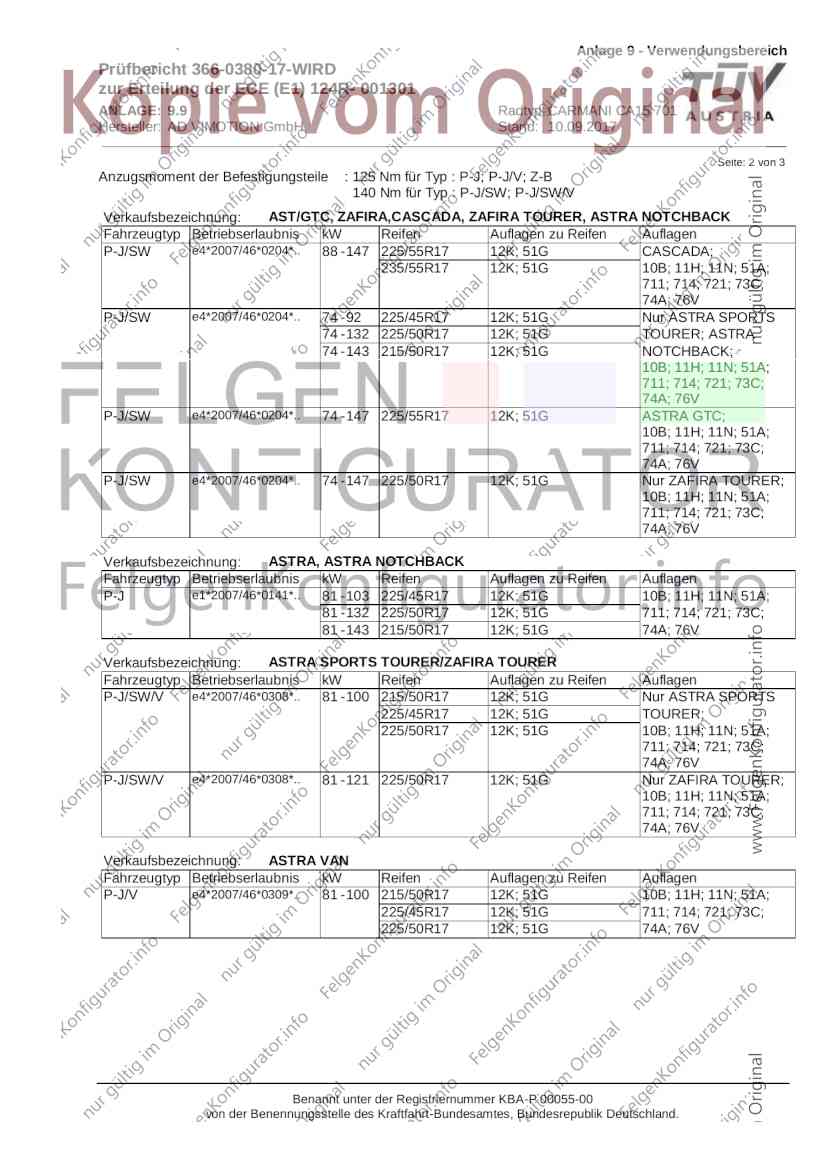

Seite: 2 von 3
Anzugsmoment der Befestigungsteile : 125 Nm für Typ : P-J; P-J/V; Z-B
140 Nm für Typ : P-J/SW; P-J/SW/V
Verkaufsbezeichnung: AST/GTC, ZAFIRA,CASCADA, ZAFIRA TOURER, ASTRA NOTCHBACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/SW e4*2007/46*0204*.. 88 - 147 225/55R17 12K; 51G CASCADA;
235/55R17 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74A; 76V
P-J/SW e4*2007/46*0204*.. 74 - 92 225/45R17 12K; 51G Nur ASTRA SPORTS
74 - 132 225/50R17 12K; 51G TOURER; ASTRA
74 - 143 215/50R17 12K; 51G NOTCHBACK;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74A; 76V
P-J/SW e4*2007/46*0204*.. 74 - 147 225/55R17 12K; 51G ASTRA GTC;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74A; 76V
P-J/SW e4*2007/46*0204*.. 74 - 147 225/50R17 12K; 51G Nur ZAFIRA TOURER;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74A; 76V
Verkaufsbezeichnung: ASTRA, ASTRA NOTCHBACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J e1*2007/46*0141*.. 81 - 103 225/45R17 12K; 51G 10B; 11H; 11N; 51A;
81 - 132 225/50R17 12K; 51G 711; 714; 721; 73C;
81 - 143 215/50R17 12K; 51G 74A; 76V
Verkaufsbezeichnung: ASTRA SPORTS TOURER/ZAFIRA TOURER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/SW/V e4*2007/46*0308*.. 81 - 100 215/50R17 12K; 51G Nur ASTRA SPORTS
225/45R17 12K; 51G TOURER;
225/50R17 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74A; 76V
P-J/SW/V e4*2007/46*0308*.. 81 - 121 225/50R17 12K; 51G Nur ZAFIRA TOURER;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74A; 76V
Verkaufsbezeichnung: ASTRA VAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/V e4*2007/46*0309*.. 81 - 100 215/50R17 12K; 51G 10B; 11H; 11N; 51A;
225/45R17 12K; 51G 711; 714; 721; 73C;
225/50R17 12K; 51G 74A; 76V
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0380-17-WIRD
zur Erteilung der ECE (E1) 124R- 001301
ANLAGE: 9.9 Radtyp: CARMANI CA15 7017
Hersteller: AD VIMOTION GmbH Stand: 10.09.2017
__________________________________________________________________________________________________________________

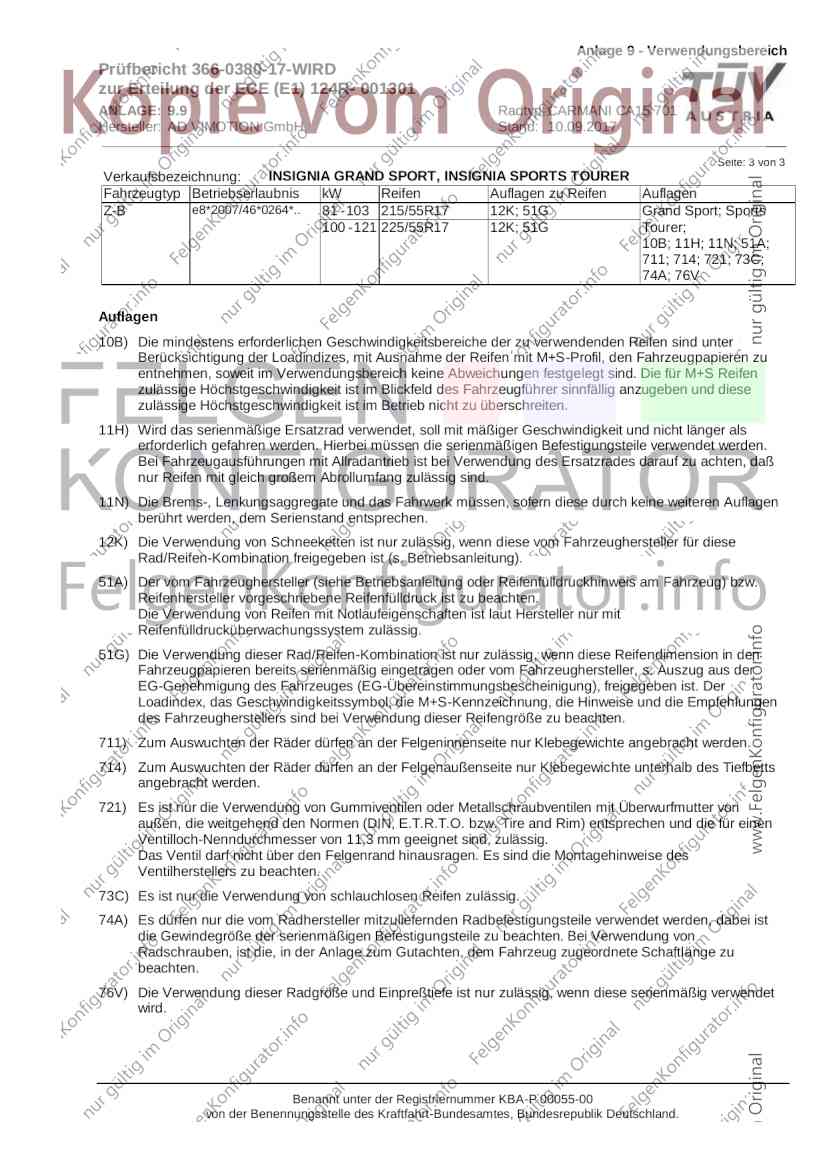

Seite: 3 von 3
Verkaufsbezeichnung: INSIGNIA GRAND SPORT, INSIGNIA SPORTS TOURER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z-B e8*2007/46*0264*.. 81 - 103 215/55R17 12K; 51G Grand Sport; Sports
100 - 121 225/55R17 12K; 51G Tourer;
10B; 11H; 11N; 51A;
711; 714; 721; 73C;
74A; 76V
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
