Anlage 9 - Verwendungsbereich
Prüfbericht 366-0322-17-WIRD/N15
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 001343
ANLAGE: 9.4 Radtyp: TTZZ_5
Hersteller: ALCAR WHEELS GmbH Stand: 06.02.2023
______________________________________________________________________________________________________________

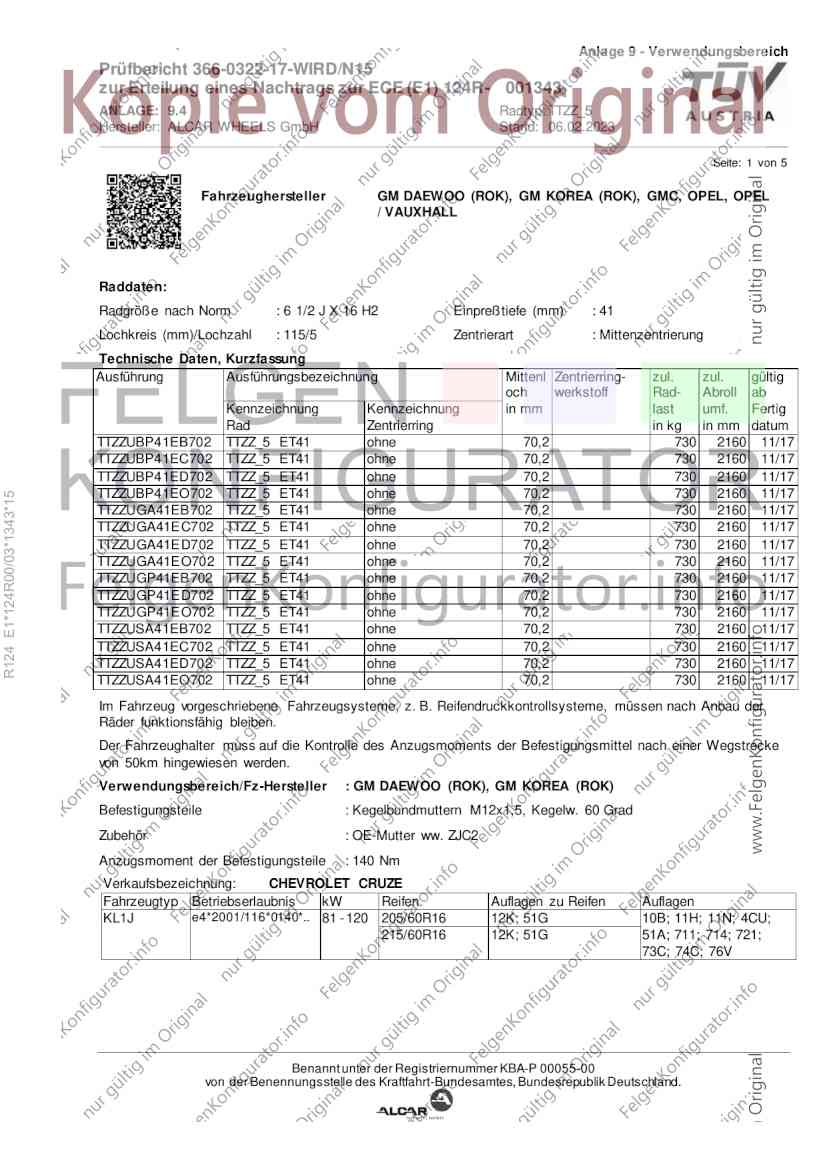

Seite: 1 von 5
Fahrzeughersteller GM DAEWOO (ROK), GM KOREA (ROK), GMC, OPEL, OPEL
/ VAUXHALL
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 41
Lochkreis (mm)/Lochzahl : 115/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TTZZUBP41EB702 TTZZ_5 ET41 ohne 70,2 730 2160 11/17
TTZZUBP41EC702 TTZZ_5 ET41 ohne 70,2 730 2160 11/17
TTZZUBP41ED702 TTZZ_5 ET41 ohne 70,2 730 2160 11/17
TTZZUBP41EO702 TTZZ_5 ET41 ohne 70,2 730 2160 11/17
R124 E1*124R00/03*1343*15
TTZZUGA41EB 702 TTZZ_5 ET41 ohne 70,2 730 2160 11/17
TTZZUGA41E C702 TTZZ_5 ET41 ohne 70,2 730 2160 11/17
TTZZUGA41E D702 TTZZ_5 ET41 ohne 70,2 730 2160 11/17
TTZZUGA41E O702 TTZZ_5 ET41 ohne 70,2 730 2160 11/17
TTZZUGP41EB 702 TTZZ_5 ET41 ohne 70,2 730 2160 11/17
TTZZUGP41E D702 TTZZ_5 ET41 ohne 70,2 730 2160 11/17
TTZZUGP41E O702 TTZZ_5 ET41 ohne 70,2 730 2160 11/17
TTZZUSA41EB702 TTZZ_5 ET41 ohne 70,2 730 2160 11/17
TTZZUSA41EC702 TTZZ_5 ET41 ohne 70,2 730 2160 11/17
TTZZUSA41ED702 TTZZ_5 ET41 ohne 70,2 730 2160 11/17
TTZZUSA41EO702 TTZZ_5 ET41 ohne 70,2 730 2160 11/17
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : GM DAEWOO (ROK), GM KOREA (ROK)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : OE-Mutter ww. ZJC2
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: CHEVROLET CRUZE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KL1J e4*2001/116*0140*.. 81 - 120 205/60R16 12K; 51G 10B; 11H; 11N; 4CU;
215/60R16 12K; 51G 51A; 711; 714; 721;
73C; 74C; 76V
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0322-17-WIRD/N15
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 001343
ANLAGE: 9.4 Radtyp: TTZZ_5
Hersteller: ALCAR WHEELS GmbH Stand: 06.02.2023
______________________________________________________________________________________________________________

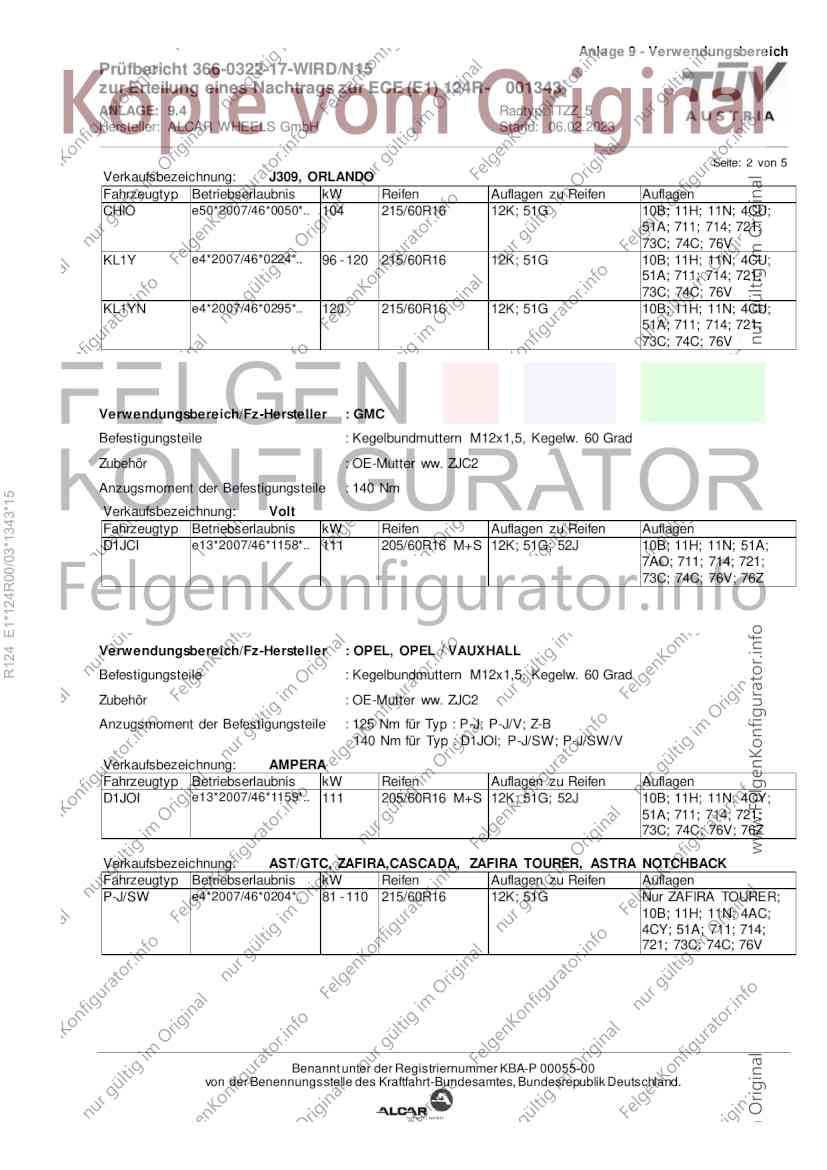

Seite: 2 von 5
Verkaufsbezeichnung: J309, ORLANDO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CHIO e50*2007/46*0050*.. 104 215/60R16 12K; 51G 10B; 11H; 11N; 4CU;
51A; 711; 714; 721;
73C; 74C; 76V
KL1Y e4*2007/46*0224*.. 96 - 120 215/60R16 12K; 51G 10B; 11H; 11N; 4CU;
51A; 711; 714; 721;
73C; 74C; 76V
KL1YN e4*2007/46*0295*.. 120 215/60R16 12K; 51G 10B; 11H; 11N; 4CU;
51A; 711; 714; 721;
73C; 74C; 76V
Verwendungsbereich/Fz-Hersteller : GMC
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : OE-Mutter ww. ZJC2
Anzugsmoment der Befestigungsteile : 140 Nm
R124 E1*124R00/03*1343*15
Verkaufsbezeichnung: Volt
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D1JCI e13*2007/46*1158*.. 111 205/60R16 M+S 12K; 51G; 52J 10B; 11H; 11N; 51A;
7AO; 711; 714; 721;
73C; 74C; 76V; 76Z
Verwendungsbereich/Fz-Hersteller : OPEL, OPEL / VAUXHALL
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : OE-Mutter ww. ZJC2
Anzugsmoment der Befestigungsteile : 125 Nm für Typ : P-J; P-J/V; Z-B
140 Nm für Typ : D1JOI; P-J/SW; P-J/SW/V
Verkaufsbezeichnung: AMPERA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D1JOI e13*2007/46*1159*.. 111 205/60R16 M+S 12K; 51G; 52J 10B; 11H; 11N; 4CY;
51A; 711; 714; 721;
73C; 74C; 76V; 76Z
Verkaufsbezeichnung: AST/GTC, ZAFIRA,CASCADA, ZAFIRA TOURER, ASTRA NOTCHBACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/SW e4*2007/46*0204*.. 81 - 110 215/60R16 12K; 51G Nur ZAFIRA TOURER;
10B; 11H; 11N; 4AC;
4CY; 51A; 711; 714;
721; 73C; 74C; 76V
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0322-17-WIRD/N15
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 001343
ANLAGE: 9.4 Radtyp: TTZZ_5
Hersteller: ALCAR WHEELS GmbH Stand: 06.02.2023
______________________________________________________________________________________________________________

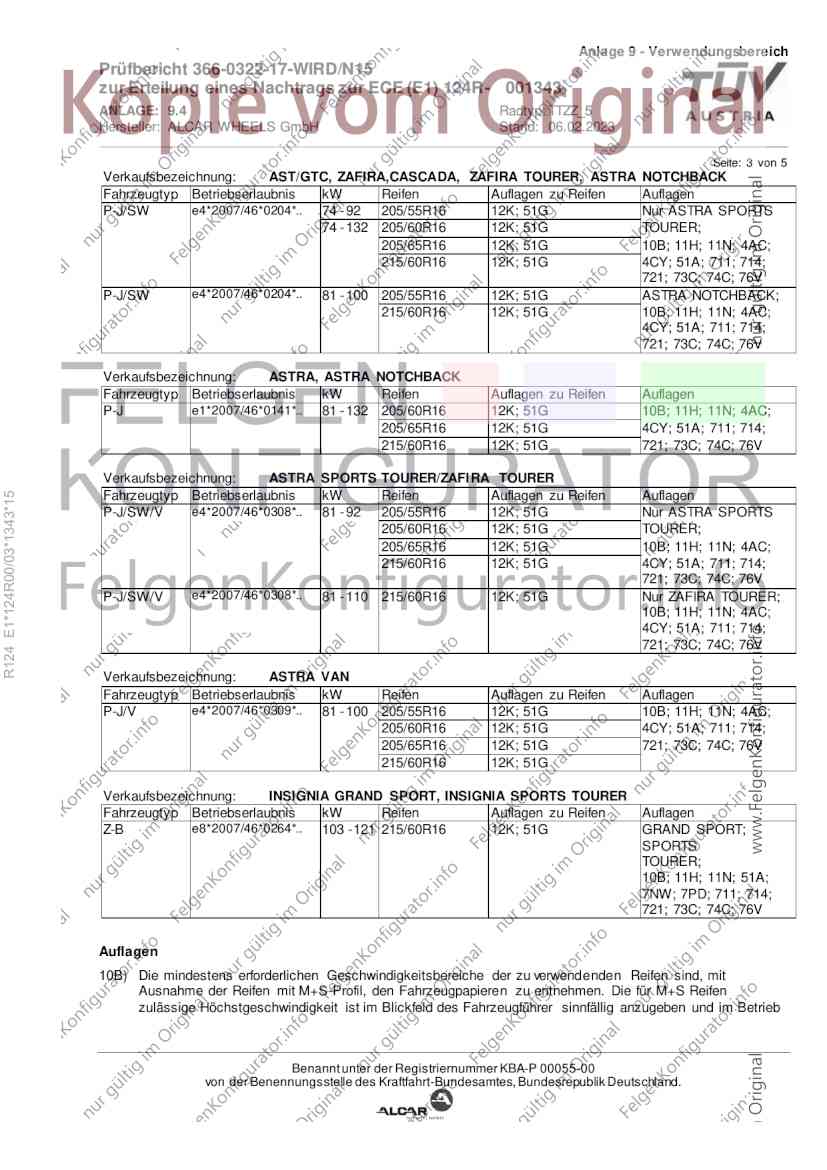

Seite: 3 von 5
Verkaufsbezeichnung: AST/GTC, ZAFIRA,CASCADA, ZAFIRA TOURER, ASTRA NOTCHBACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/SW e4*2007/46*0204*.. 74 - 92 205/55R16 12K; 51G Nur ASTRA SPORTS
74 - 132 205/60R16 12K; 51G TOURER;
205/65R16 12K; 51G 10B; 11H; 11N; 4AC;
215/60R16 12K; 51G 4CY; 51A; 711; 714;
721; 73C; 74C; 76V
P-J/SW e4*2007/46*0204*.. 81 - 100 205/55R16 12K; 51G ASTRA NOTCHBACK;
215/60R16 12K; 51G 10B; 11H; 11N; 4AC;
4CY; 51A; 711; 714;
721; 73C; 74C; 76V
Verkaufsbezeichnung: ASTRA, ASTRA NOTCHBACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J e1*2007/46*0141*.. 81 - 132 205/60R16 12K; 51G 10B; 11H; 11N; 4AC;
205/65R16 12K; 51G 4CY; 51A; 711; 714;
215/60R16 12K; 51G 721; 73C; 74C; 76V
Verkaufsbezeichnung: ASTRA SPORTS TOURER/ZAFI RA TOURER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R124 E1*124R00/03*1343*15
P-J/SW/V e4*2007/46*0308*.. 81 - 92 205/55R16 12K; 51G Nur ASTRA SPORTS
205/60R16 12K; 51G TOURER;
205/65R16 12K; 51G 10B; 11H; 11N; 4AC;
215/60R16 12K; 51G 4CY; 51A; 711; 714;
721; 73C; 74C; 76V
P-J/SW/V e4*2007/46*0308*.. 81 - 110 215/60R16 12K; 51G Nur ZAFIRA TOURER;
10B; 11H; 11N; 4AC;
4CY; 51A; 711; 714;
721; 73C; 74C; 76V
Verkaufsbezeichnung: ASTRA VAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P-J/V e4*2007/46*0309*.. 81 - 100 205/55R16 12K; 51G 10B; 11H; 11N; 4AC;
205/60R16 12K; 51G 4CY; 51A; 711; 714;
205/65R16 12K; 51G 721; 73C; 74C; 76V
215/60R16 12K; 51G
Verkaufsbezeichnung: INSIGNIA GRAND SPORT, INSIGNIA SPORTS TOURER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z-B e8*2007/46*0264*.. 103 - 121 215/60R16 12K; 51G GRAND SPORT;
SPORTS
TOURER;
10B; 11H; 11N; 51A;
7NW; 7PD; 711; 714;
721; 73C; 74C; 76V
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0322-17-WIRD/N15
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 001343
ANLAGE: 9.4 Radtyp: TTZZ_5
Hersteller: ALCAR WHEELS GmbH Stand: 06.02.2023
______________________________________________________________________________________________________________

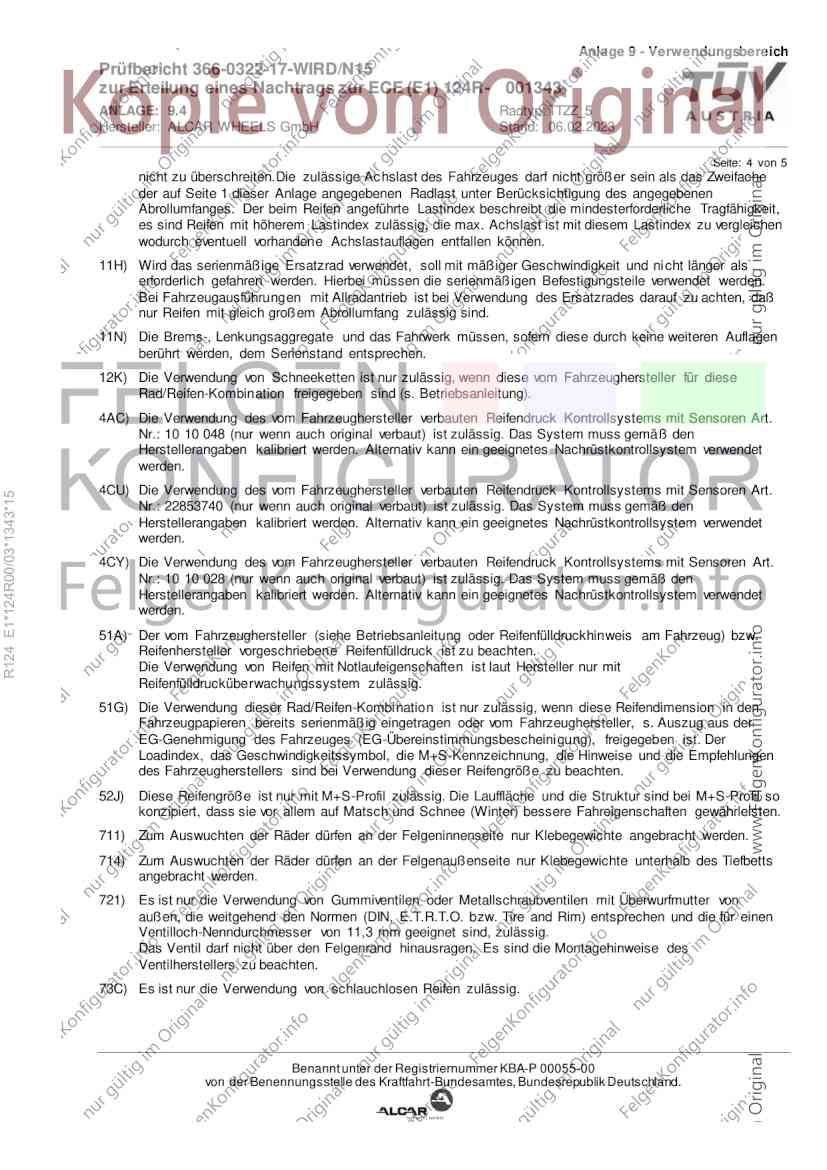

Seite: 4 von 5
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und ni cht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
4AC) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 10 10 048 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
4CU) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
R124 E1*124R00/03*1343*15
Nr.: 22853740 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
4CY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 10 10 028 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0322-17-WIRD/N15
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 001343
ANLAGE: 9.4 Radtyp: TTZZ_5
Hersteller: ALCAR WHEELS GmbH Stand: 06.02.2023
______________________________________________________________________________________________________________

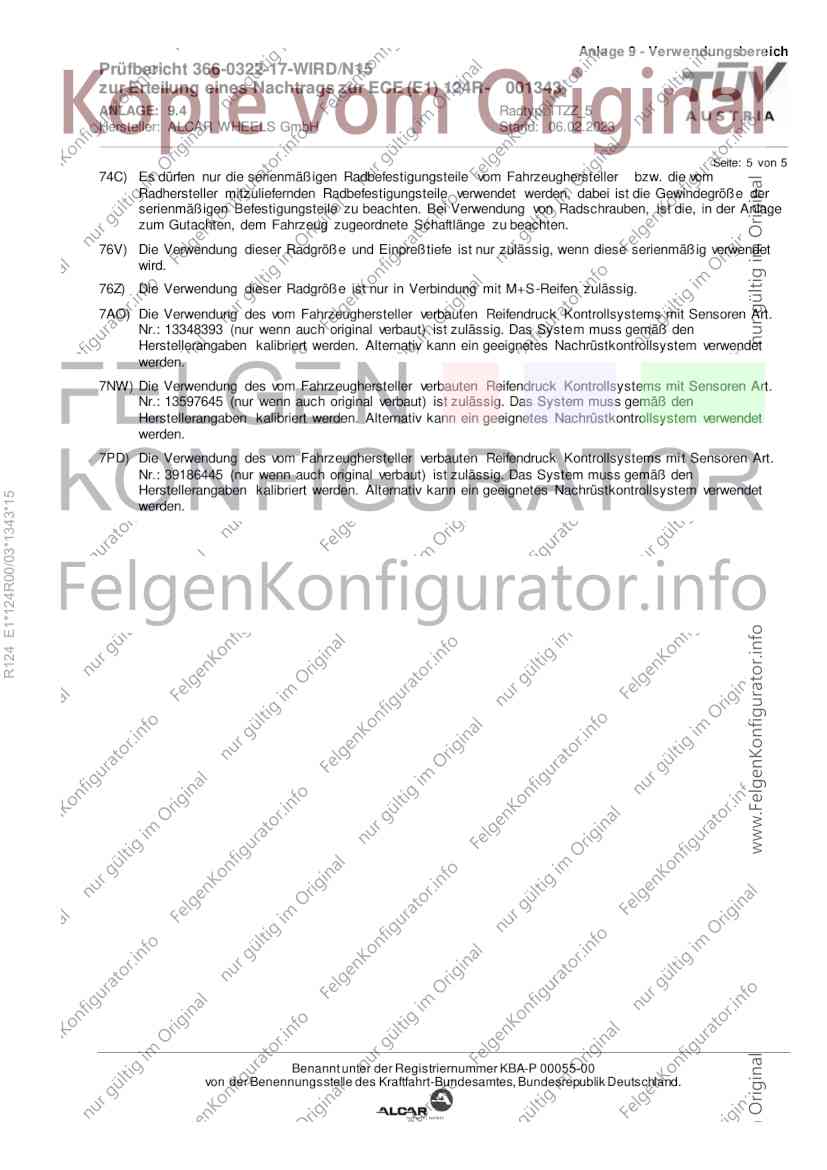

Seite: 5 von 5
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
7AO) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 13348393 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7NW) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 13597645 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7PD) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mi t Sensoren Art.
Nr.: 39186445 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
R124 E1*124R00/03*1343*15
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
