Anlage 9 - Verwendungsbereich
Prüfbericht 15-00654-CX-GBM-06
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000908
ANLAGE: 9.3 Radtyp: D917
Hersteller: DIEWE GmbH Stand: 12.05.2020
_______________________________________________________________________________________________________________
Seite: 1 von 3

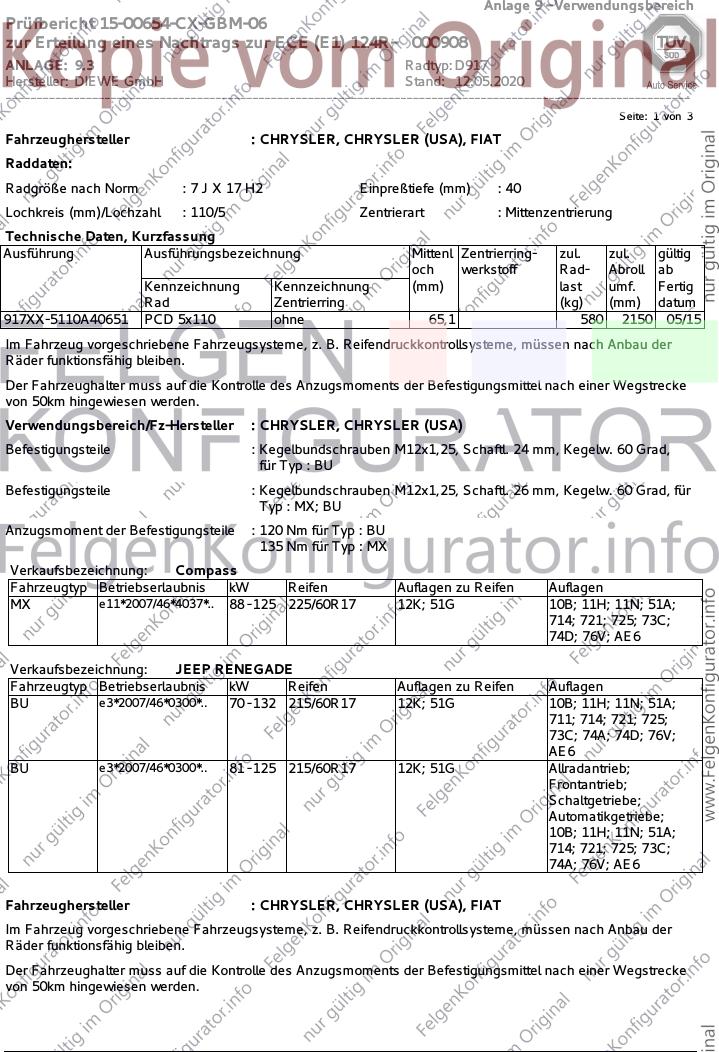

Fahrzeughersteller : CHRYSLER, CHRYSLER (USA), FIAT
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 110/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
917XX-5110A40651 PCD 5x110 ohne 65,1 580 2150 05/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : CHRYSLER, CHRYSLER (USA)
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 24 mm, Kegelw. 60 Grad,
für Typ : BU
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 26 mm, Kegelw. 60 Grad, für
Typ : MX; BU
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : BU
135 Nm für Typ : MX
Verkaufsbezeichnung: Compass
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MX e11*2007/46*4037*.. 88 - 125 225/60R17 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74D; 76V; AE6
Verkaufsbezeichnung: JEEP RENEGADE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BU e3*2007/46*0300*.. 70 - 132 215/60R17 12K; 51G 10B; 11H; 11N; 51A;
711; 714; 721; 725;
73C; 74A; 74D; 76V;
AE6
BU e3*2007/46*0300*.. 81 - 125 215/60R17 12K; 51G Allradantrieb;
Frontantrieb;
Schaltgetriebe;
Automatikgetriebe;
10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74A; 76V; AE6
Fahrzeughersteller : CHRYSLER, CHRYSLER (USA), FIAT
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Anlage 9 - Verwendungsbereich
Prüfbericht 15-00654-CX-GBM-06
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000908
ANLAGE: 9.3 Radtyp: D917
Hersteller: DIEWE GmbH Stand: 12.05.2020
_______________________________________________________________________________________________________________
Seite: 2 von 3

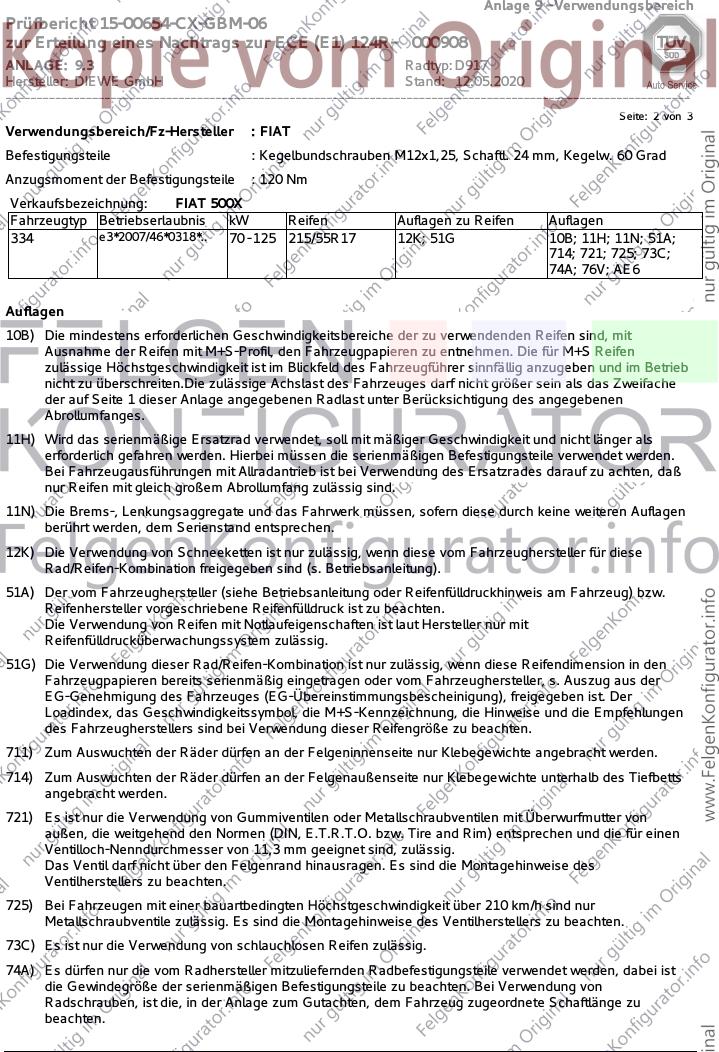

Verwendungsbereich/Fz-Hersteller : FIAT
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 24 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: FIAT 500X
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
334 e3*2007/46*0318*.. 70 - 125 215/55R17 12K; 51G 10B; 11H; 11N; 51A;
714; 721; 725; 73C;
74A; 76V; AE6
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
Anlage 9 - Verwendungsbereich
Prüfbericht 15-00654-CX-GBM-06
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000908
ANLAGE: 9.3 Radtyp: D917
Hersteller: DIEWE GmbH Stand: 12.05.2020
_______________________________________________________________________________________________________________
Seite: 3 von 3

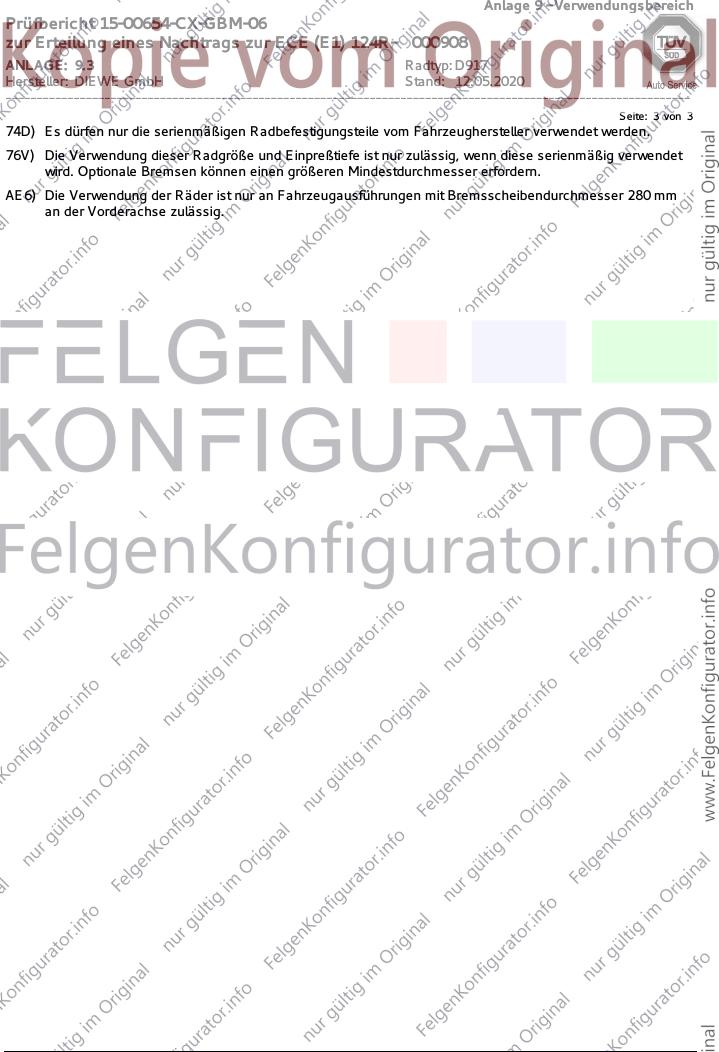

74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
AE6) Die Verwendung der Räder ist nur an Fahrzeugausführungen mit Bremsscheibendurchmesser 280 mm
an der Vorderachse zulässig.
