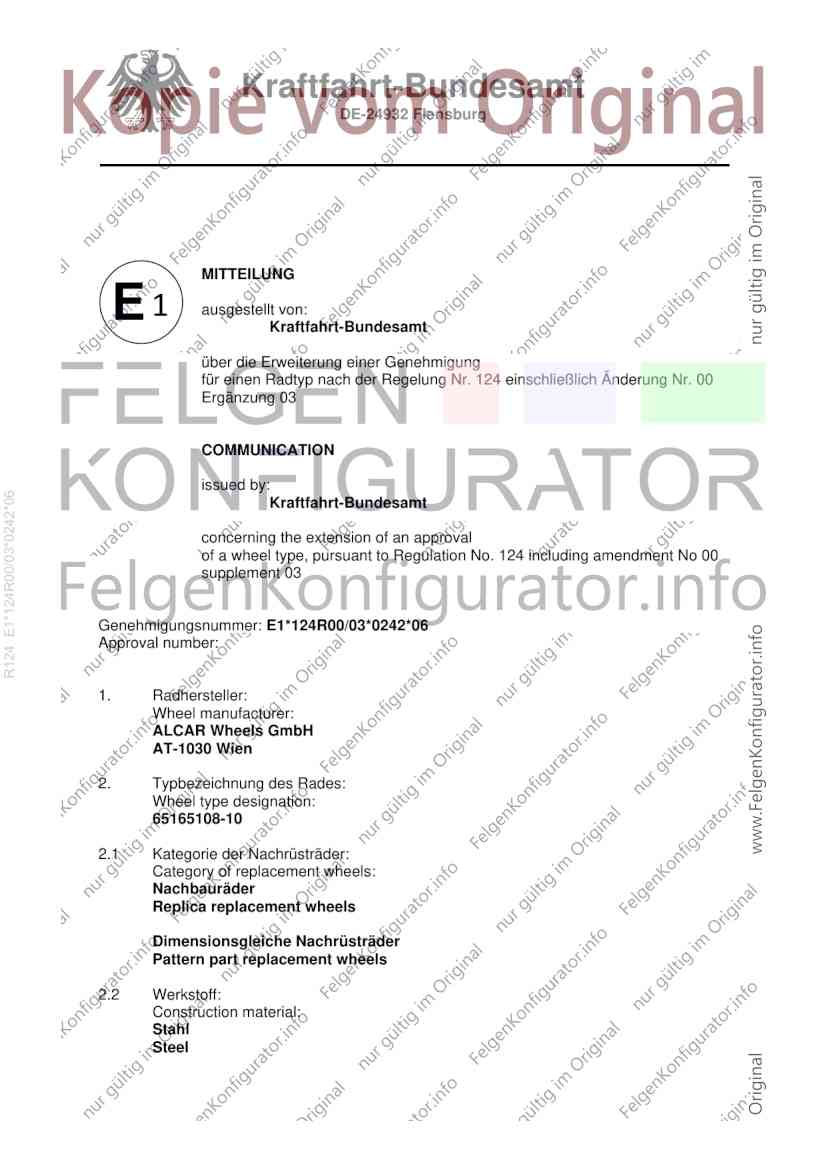

Kraftfahrt-Bundesamt
DE-24932 Flensburg
MITTEILUNG
E1 ausgestellt von:
Kraftfahrt-Bundesamt
über die Erweiterung einer Genehmigung
für einen Radtyp nach der Regelung Nr. 124 einschließlich Änderung Nr. 00
Ergänzung 03
COMMUNICATION
issued by:
R124 E1*124R00/03*0242*06
Kraftfahrt-Bundesamt
concerning the extension of an approval
of a wheel type, pursuant to Regulation No. 124 including amendment No 00
supplement 03

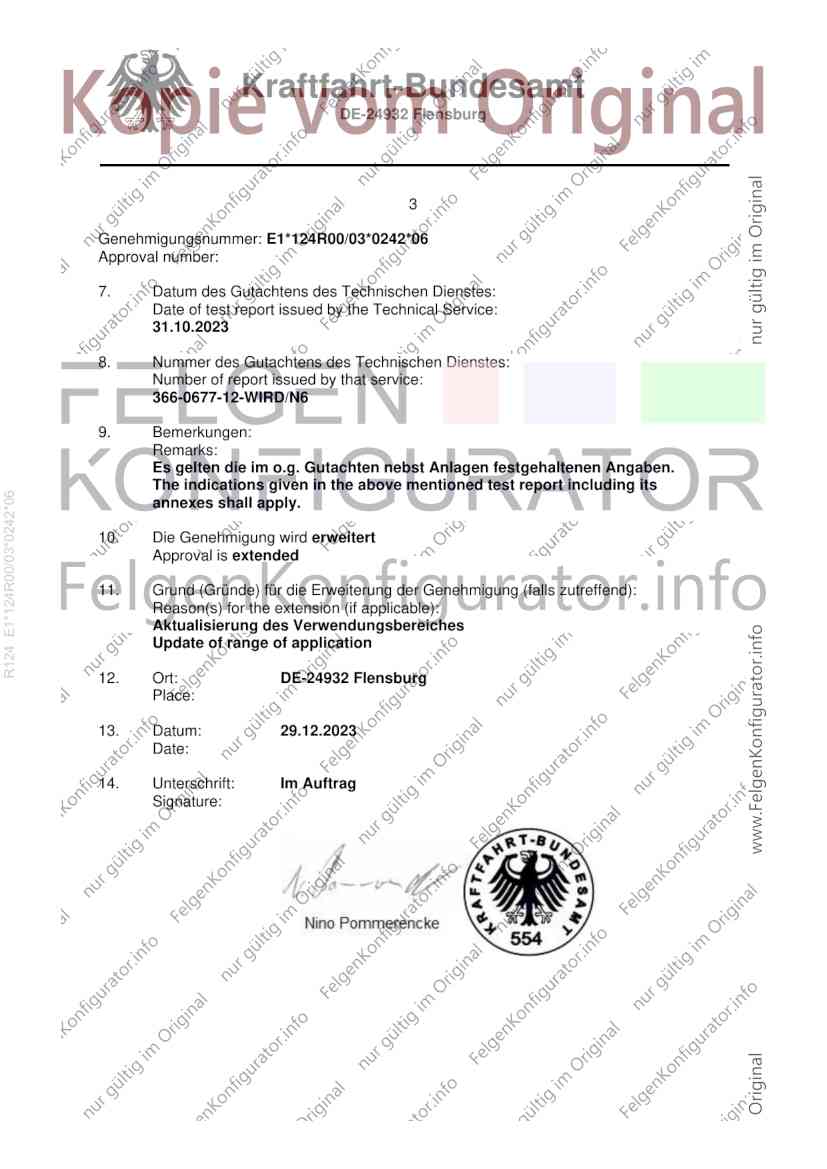

Genehmigungsnummer: E1*124R00/03*0242*06
Approval number:
1. Radhersteller:
Wheel manufacturer:
ALCAR Wheels GmbH
AT-1030 Wien
2. Typbezeichnung des Rades:
Wheel type designation:
65165108-10
2.1 Kategorie der Nachrüsträder:
Category of replacement wheels:
Nachbauräder
Replica replacement wheels
Dimensionsgleiche Nachrüsträder
Pattern part replacement wheels
2.2 Werkstoff:
Construction material:
Stahl
Steel
Kraftfahrt-Bundesamt
DE-24932 Flensburg

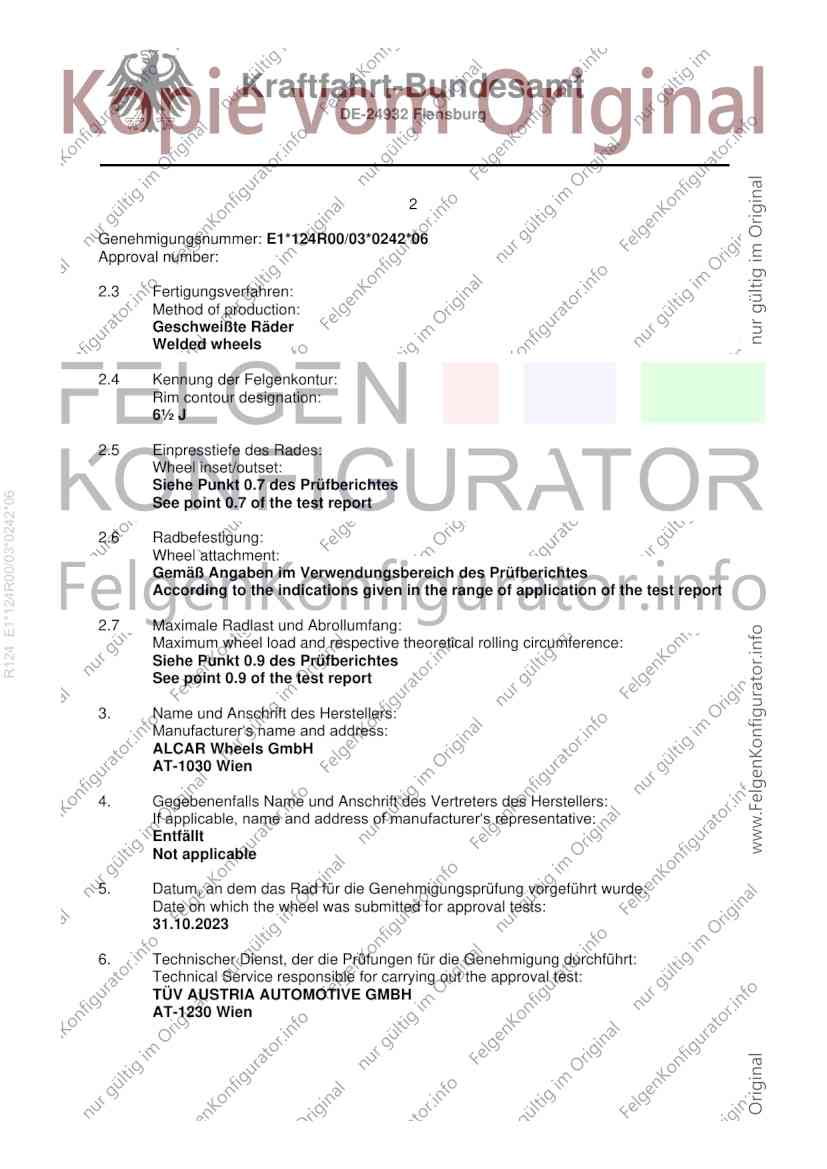

2
Genehmigungsnummer: E1*124R00/03*0242*06
Approval number:
2.3 Fertigungsverfahren:
Method of production:
Geschweißte Räder
Welded wheels
2.4 Kennung der Felgenkontur:
Rim contour designation:
6½ J
2.5 Einpresstiefe des Rades:
Wheel inset/outset:
Siehe Punkt 0.7 des Prüfberichtes
R124 E1*124R00/03*0242*06
See point 0.7 of the test report
2.6 Radbefestigung:
Wheel attachment:
Gemäß Angaben im Verwendungsbereich des Prüfberichtes
According to the indications given in the range of application of the test report
2.7 Maximale Radlast und Abrollumfang:
Maximum wheel load and respective theoretical rolling circumference:
Siehe Punkt 0.9 des Prüfberichtes
See point 0.9 of the test report
3. Name und Anschrift des Herstellers:
Manufacturer‘s name and address:
ALCAR Wheels GmbH
AT-1030 Wien
4. Gegebenenfalls Name und Anschrift des Vertreters des Herstellers:
If applicable, name and address of manufacturer‘s representative:
Entfällt
Not applicable
5. Datum, an dem das Rad für die Genehmigungsprüfung vorgeführt wurde:
Date on which the wheel was submitted for approval tests:
31.10.2023
6. Technischer Dienst, der die Prüfungen für die Genehmigung durchführt:
Technical Service responsible for carrying out the approval test:
TÜV AUSTRIA AUTOMOTIVE GMBH
AT-1230 Wien
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: E1*124R00/03*0242*06
Approval number:
7. Datum des Gutachtens des Technischen Dienstes:
Date of test report issued by the Technical Service:
31.10.2023
8. Nummer des Gutachtens des Technischen Dienstes:
Number of report issued by that service:
366-0677-12-WIRD/N6
9. Bemerkungen:
Remarks:
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
R124 E1*124R00/03*0242*06
annexes shall apply.
10. Die Genehmigung wird erweitert
Approval is extended
11. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of range of application
12. Ort: DE-24932 Flensburg
Place:
13. Datum: 29.12.2023
Date:
14. Unterschrift: Im Auftrag
Signature:
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: E1*124R00/03*0242*06
Approval number:
15. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage erhältlich
ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
R124 E1*124R00/03*0242*06
Kraftfahrt-Bundesamt
DE-24932 Flensburg

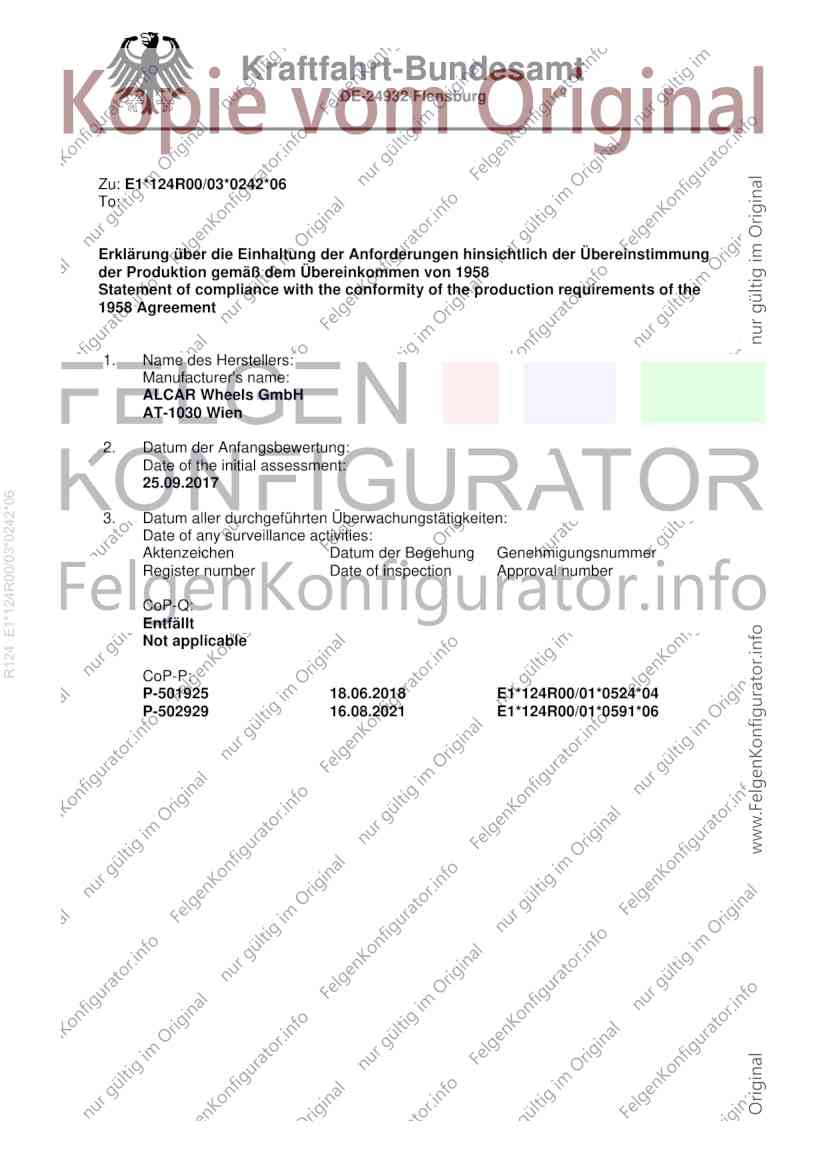

Zu: E1*124R00/03*0242*06
To:
Erklärung über die Einhaltung der Anforderungen hinsichtlich der Übereinstimmung
der Produktion gemäß dem Übereinkommen von 1958
Statement of compliance with the conformity of the production requirements of the
1958 Agreement
1. Name des Herstellers:
Manufacturer's name:
ALCAR Wheels GmbH
AT-1030 Wien
2. Datum der Anfangsbewertung:
Date of the initial assessment:
25.09.2017
R124 E1*124R00/03*0242*06
3. Datum aller durchgeführten Überwachungstätigkeiten:
Date of any surveillance activities:
Aktenzeichen Datum der Begehung Genehmigungsnummer
Register number Date of inspection Approval number
CoP-Q:
Entfällt
Not applicable
CoP-P:
P-501925 18.06.2018 E1*124R00/01*0524*04
P-502929 16.08.2021 E1*124R00/01*0591*06
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Zu: E1*124R00/03*0242*06
To:
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Ausgabedatum: 16.11.2018 Letztes Änderungsdatum: 29.12.2023
Date of issue: Last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date:
366-0677-12-WIRD 29.10.2018
366-0677-12-WIRD/N1 13.06.2019
R124 E1*124R00/03*0242*06
366-0677-12-WIRD/N2 22.04.2020
366-0677-12-WIRD/N3 26.05.2020
366-0677-12-WIRD/N4 24.11.2021
366-0677-12-WIRD/N5 02.12.2022
366-0677-12-WIRD/N6 31.10.2023
Beschreibungsbogen Nr.: Datum:
Information document No.: Date:
65165108-10-0 23.10.2018
65165108-10-3 26.05.2020
Liste der Änderungen: Datum:
List of modifications: Date:
Siehe Anlage "Liste der Änderungen" des Prüfberichtes
See appendix "List of modifications" of the test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: E1*124R00/03*0242*06

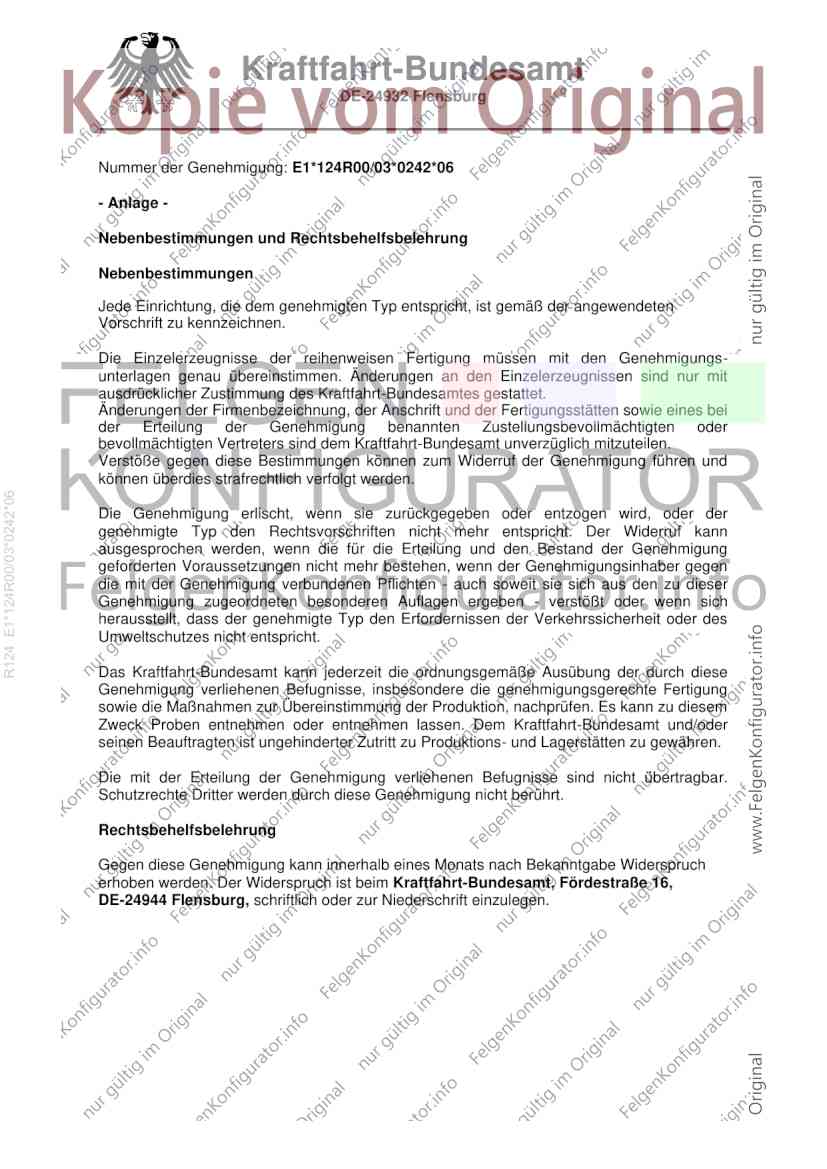

- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
R124 E1*124R00/03*0242*06
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: E1*124R00/03*0242*06
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
R124 E1*124R00/03*0242*06
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0677-12-WIRD/N6 Technical Service
D-Nr. / D-No.: TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer ALCAR WHEELS GmbH
Typ / Type 65165108-10 Seite: 1 von 8

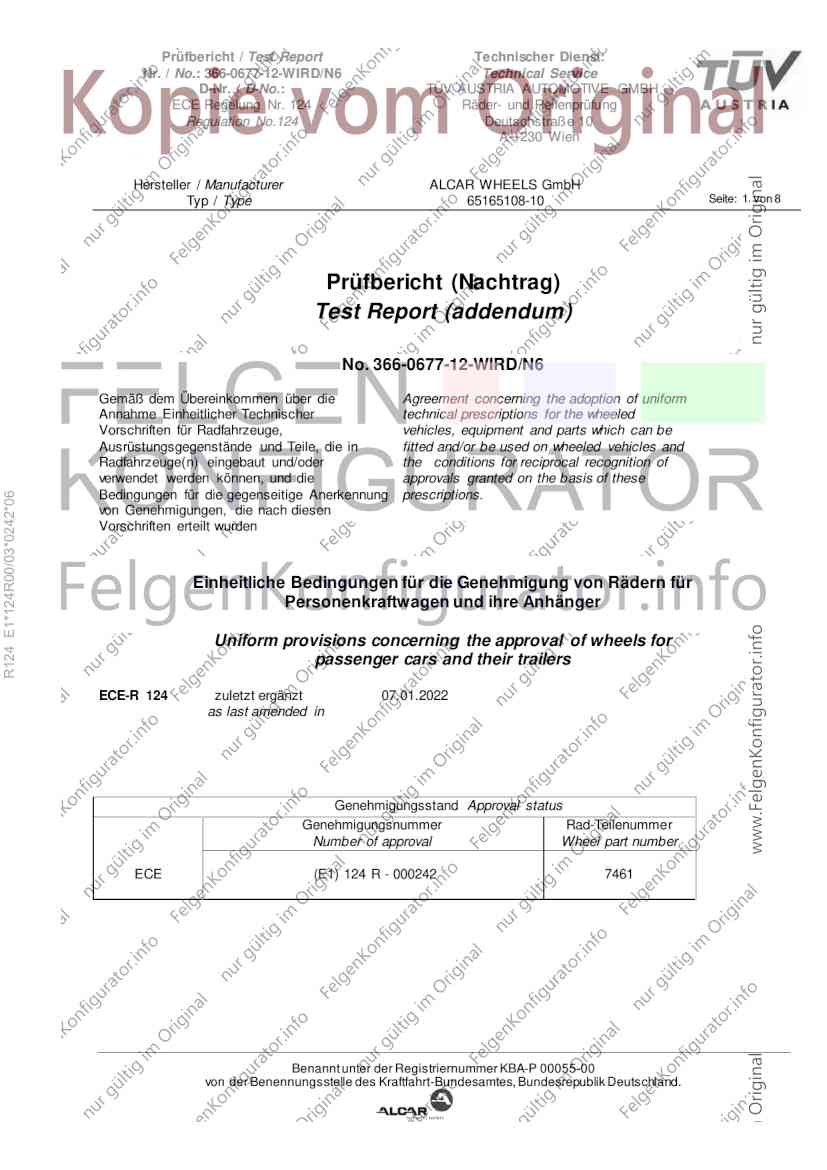

Prüfbericht (Nachtrag)
Test Report (addendum)
No. 366-0677-12-WIRD/N6
Gemäß dem Übereinkommen über die Agreement concerning the adoption of uniform
Annahme Einheitlicher Technischer technical prescriptions for the wheeled
Vorschriften für Radfahrzeuge, vehicles, equipment and parts which can be
Ausrüstungsgegenstände und Teile, die in fitted and/or be used on wheeled vehicles and
Radfahrzeuge(n) eingebaut und/oder the conditions for reciprocal recognition of
verwendet werden können, und die approvals granted on the basis of these
Bedingungen für die gegenseitige Anerkennung prescriptions.
R124 E1*124R00/03*0242*06
von Genehmigungen, die nach diesen
Vorschriften erteilt wurden
Einheitliche Bedingungen für die Genehmigung von Rädern für
Personenkraftwagen und ihre Anhänger
Uniform provisions concerning the approval of wheels for
passenger cars and their trailers
ECE-R 124 zuletzt ergänzt 07.01.2022
as last amended in
Genehmigungsstand Approval status
Genehmigungsnummer Rad-Teilenummer
Number of approval Wheel part number
ECE (E1) 124 R - 000242 7461
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0677-12-WIRD/N6 Technical Service
D-Nr. / D-No.: TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer ALCAR WHEELS GmbH
Typ / Type 65165108-10 Seite: 2 von 8
0. Allgemeine Angaben
General
0.1 Fabrikmarke ALCAR WHEELS GmbH
(Firmenname des Herstellers)
Mak e (trade name of manufacturer)
0.2 0.3 0.6 0.7 0.9
Rad- Ausführung Kategorie der Kennung d. Einpress- Maximale Radlast u.
Teilenr Version Nachrüsträder Felgenkont. tiefe des zugeordneter
Wheel part Category of Rim contour Rades theoretischer
No. replacement designation Wheel Abrollumfang
R124 E1*124R00/03*0242*06
wheels inset Max. load capacity and
respective theoretical
rolling circumference
Ident Nach DimN in mm in kg in mm
bau
7461 00-7461 X 6 1/2 J X 16 H2 47 700 2092
7461 00-7461 X 6 1/2 J X 16 H2 47 700 2092
0.4 Werkstoff Stahl
Construction material
0.5 Fertigungsverfahren Kaltumformverfahren (Einzelheiten siehe
Method of production Technische Beschreibung)
cold forming process (for details see technical
description)
0.8 Radbefestigung Es werden die vom Fahrzeughersteller für
Wheel attachment Stahlräder vorgesehenen
Radbefestigungselemente verwendet. Das
Anzugsdrehmoment ist der Betriebsanleitung des
Fahrzeuges zu entnehmen.
0.10 Name und Anschrift des Herstellers ALCAR WHEELS GmbH
Manufacturer's name and address
Esteplatz 4/17
A-1030 Wien
0.11 Gegebenfalls Name und Anschrift des Entfällt
Vertreters des Herstellers
If applicable, name and address of
Manufacturer's representative
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0677-12-WIRD/N6 Technical Service
D-Nr. / D-No.: TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer ALCAR WHEELS GmbH
Typ / Type 65165108-10 Seite: 3 von 8

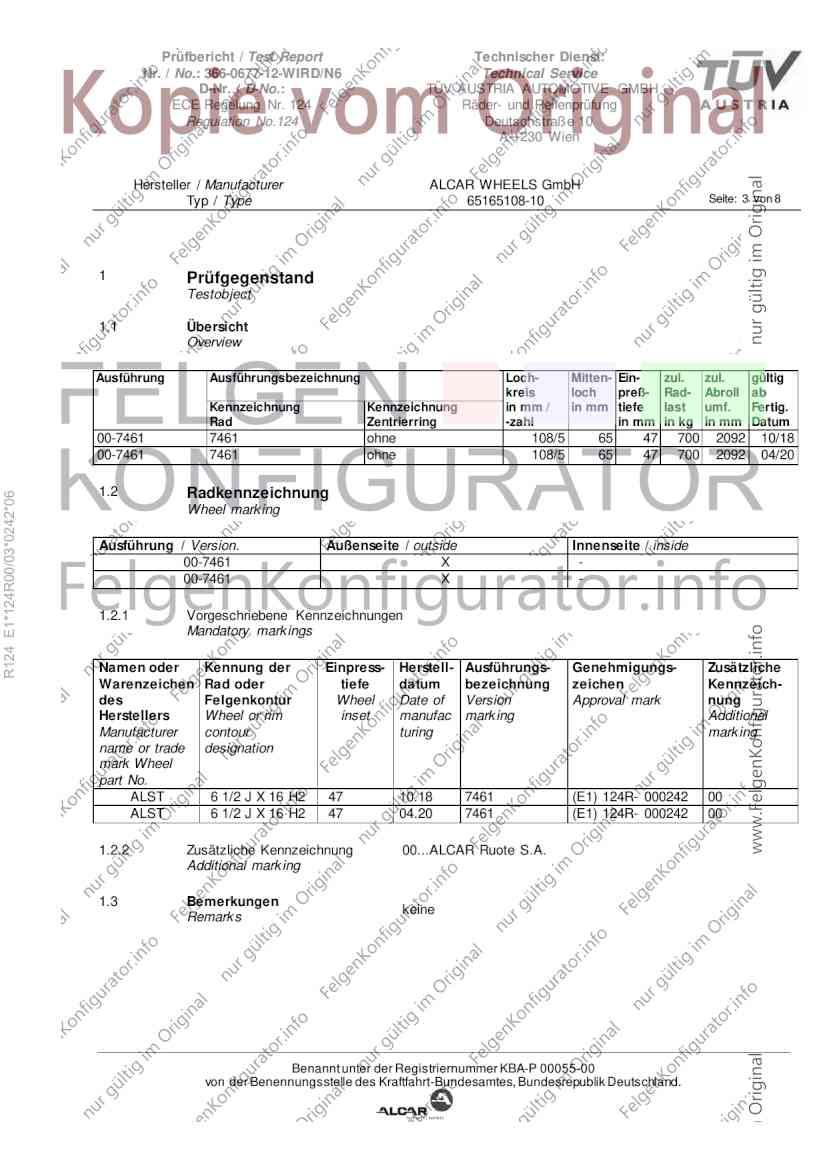

1 Prüfgegenstand
Testobject
1.1 Übersicht
Overview
Ausführung Ausführungsbezeichnung Loch- Mitten- Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm / in mm tiefe last umf. Fertig.
Rad Zentrierring -zahl in mm in kg in mm Datum
00-7461 7461 ohne 108/5 65 47 700 2092 10/18
00-7461 7461 ohne 108/5 65 47 700 2092 04/20
1.2 Radkennzeichnung
R124 E1*124R00/03*0242*06
Wheel mark ing
Ausführung / Version. Außenseite / outside Innenseite / inside
00-7461 X -
00-7461 X -
1.2.1 Vorgeschriebene Kennzeichnungen
Mandatory mark ings
Namen oder Kennung der Einpress- Herstell- Ausführungs- Genehmigungs- Zusätzliche
Warenzeichen Rad oder tiefe datum bezeichnung zeichen Kennzeich-
des Felgenkontur Wheel Date of Version Approval mark nung
Herstellers Wheel or rim inset manufac mark ing Additional
Manufacturer contour turing mark ing
name or trade designation
mark Wheel
part No.
ALST 6 1/2 J X 16 H2 47 10.18 7461 (E1) 124R- 000242 00
ALST 6 1/2 J X 16 H2 47 04.20 7461 (E1) 124R- 000242 00
1.2.2 Zusätzliche Kennzeichnung 00...ALCAR Ruote S.A.
Additional mark ing
1.3 Bemerkungen
keine
Remark s
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0677-12-WIRD/N6 Technical Service
D-Nr. / D-No.: TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer ALCAR WHEELS GmbH
Typ / Type 65165108-10 Seite: 4 von 8

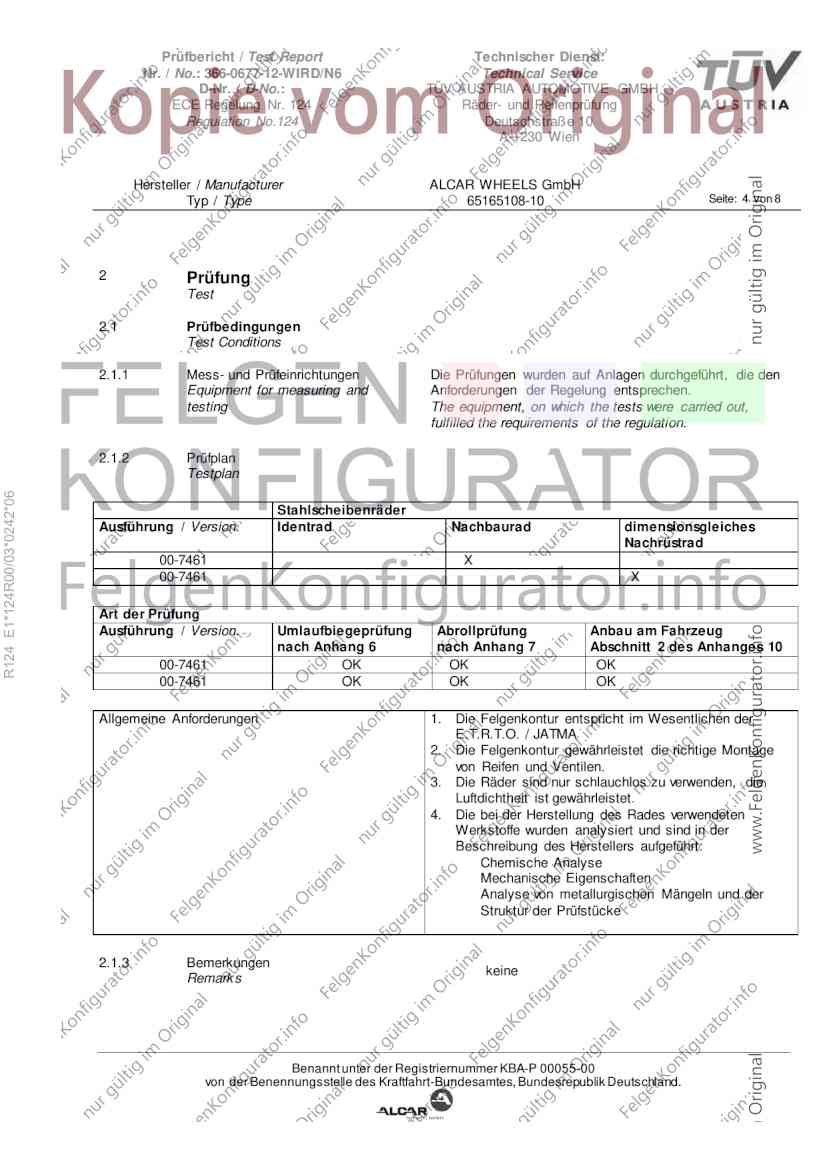

2 Prüfung
Test
2.1 Prüfbedingungen
Test Conditions
2.1.1 Mess- und Prüfeinrichtungen Die Prüfungen wurden auf Anlagen durchgeführt, die den
Equipment for measuring and Anforderungen der Regelung entsprechen.
testing The equipment, on which the tests were carried out,
fulfilled the requirements of the regulation.
2.1.2 Prüfplan
Testplan
R124 E1*124R00/03*0242*06
Stahlscheibenräder
Ausführung / Version. Identrad Nachbaurad dimensionsgleiches
Nachrüstrad
00-7461 X
00-7461 X
Art der Prüfung
Ausführung / Version. Umlaufbiegeprüfung Abrollprüfung Anbau am Fahrzeug
nach Anhang 6 nach Anhang 7 Abschnitt 2 des Anhanges 10
00-7461 OK OK OK
00-7461 OK OK OK
Allgemeine Anforderungen 1. Die Felgenkontur entspricht im Wesentlichen der
E.T.R.T.O. / JATMA
2. Die Felgenkontur gewährleistet die richtige Montage
von Reifen und Ventilen.
3. Die Räder sind nur schlauchlos zu verwenden, die
Luftdichtheit ist gewährleistet.
4. Die bei der Herstellung des Rades verwendeten
Werkstoffe wurden analysiert und sind in der
Beschreibung des Herstellers aufgeführt:
Chemische Analyse
Mechanische Eigenschaften
Analyse von metallurgischen Mängeln und der
Struktur der Prüfstücke
2.1.3 Bemerkungen
keine
Remark s
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0677-12-WIRD/N6 Technical Service
D-Nr. / D-No.: TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer ALCAR WHEELS GmbH
Typ / Type 65165108-10 Seite: 5 von 8

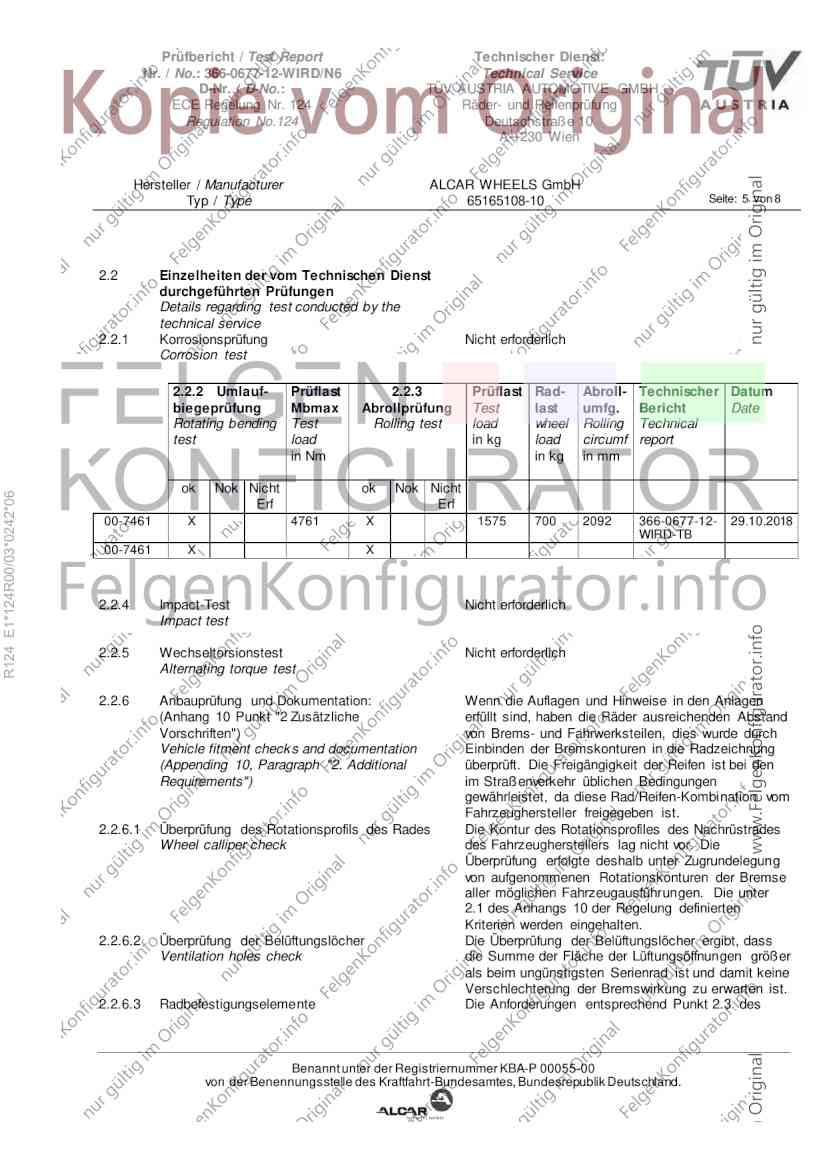

2.2 Einzelheiten der vom Technischen Dienst
durchgeführten Prüfungen
Details regarding test conducted by the
technical service
2.2.1 Korrosionsprüfung Nicht erforderlich
Corrosion test
2.2.2 Umlauf- Prüflast 2.2.3 Prüflast Rad- Abroll- Technischer Datum
biegeprüfung Mbmax Abrollprüfung Test last umfg. Bericht Date
Rotating bending Test Rolling test load wheel Rolling Technical
test load in kg load circumf report
in Nm in kg in mm
ok Nok Nicht ok Nok Nicht
R124 E1*124R00/03*0242*06
Erf Erf
00-7461 X 4761 X 1575 700 2092 366-0677-12- 29.10.2018
WIRD-TB
00-7461 X X
2.2.4 Impact-Test Nicht erforderlich
Impact test
2.2.5 Wechseltorsionstest Nicht erforderlich
Alternating torque test
2.2.6 Anbauprüfung und Dokumentation: Wenn die Auflagen und Hinweise in den Anlagen
(Anhang 10 Punkt "2 Zusätzliche erfüllt sind, haben die Räder ausreichenden Abstand
Vorschriften") von Brems- und Fahrwerksteilen, dies wurde durch
Vehicle fitment check s and documentation Einbinden der Bremskonturen in die Radzeichnung
(Appending 10, Paragraph "2. Additional überprüft. Die Freigängigkeit der Reifen ist bei den
Requirements") im Straßenverkehr üblichen Bedingungen
gewährleistet, da diese Rad/Reifen-Kombination vom
Fahrzeughersteller freigegeben ist.
2.2.6.1 Überprüfung des Rotationsprofils des Rades Die Kontur des Rotationsprofiles des Nachrüstrades
Wheel calliper check des Fahrzeugherstellers lag nicht vor. Die
Überprüfung erfolgte deshalb unter Zugrundelegung
von aufgenommenen Rotationskonturen der Bremse
aller möglichen Fahrzeugausführungen. Die unter
2.1 des Anhangs 10 der Regelung definierten
Kriterien werden eingehalten.
2.2.6.2 Überprüfung der Belüftungslöcher Die Überprüfung der Belüftungslöcher ergibt, dass
Ventilation holes check die Summe der Fläche der Lüftungsöffnungen größer
als beim ungünstigsten Serienrad ist und damit keine
Verschlechterung der Bremswirkung zu erwarten ist.
2.2.6.3 Radbefestigungselemente Die Anforderungen entsprechend Punkt 2.3. des
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0677-12-WIRD/N6 Technical Service
D-Nr. / D-No.: TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer ALCAR WHEELS GmbH
Typ / Type 65165108-10 Seite: 6 von 8

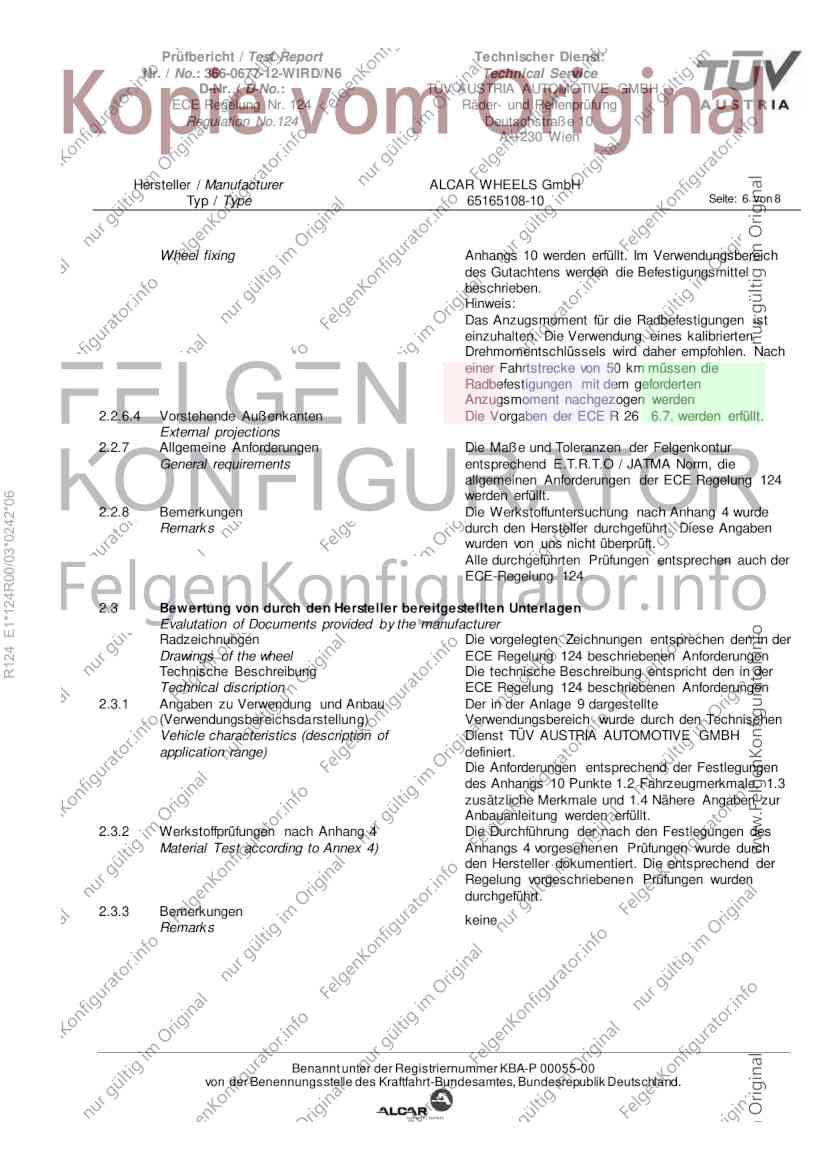

Wheel fixing Anhangs 10 werden erfüllt. Im Verwendungsbereich
des Gutachtens werden die Befestigungsmittel
beschrieben.
Hinweis:
Das Anzugsmoment für die Radbefestigungen ist
einzuhalten. Die Verwendung eines kalibrierten
Drehmomentschlüssels wird daher empfohlen. Nach
einer Fahrtstrecke von 50 km müssen die
Radbefestigungen mit dem geforderten
Anzugsmoment nachgezogen werden
2.2.6.4 Vorstehende Außenkanten Die Vorgaben der ECE R 26 6.7. werden erfüllt.
External projections
2.2.7 Allgemeine Anforderungen Die Maße und Toleranzen der Felgenkontur
General requirements entsprechend E.T.R.T.O / JATMA Norm, die
allgemeinen Anforderungen der ECE Regelung 124
werden erfüllt.
R124 E1*124R00/03*0242*06
2.2.8 Bemerkungen Die Werkstoffuntersuchung nach Anhang 4 wurde
Remark s durch den Hersteller durchgeführt. Diese Angaben
wurden von uns nicht überprüft.
Alle durchgeführten Prüfungen entsprechen auch der
ECE-Regelung 124
2.3 Bewertung von durch den Hersteller bereitgestellten Unterlagen
Evalutation of Documents provided by the manufacturer
Radzeichnungen Die vorgelegten Zeichnungen entsprechen den in der
Drawings of the wheel ECE Regelung 124 beschriebenen Anforderungen
Technische Beschreibung Die technische Beschreibung entspricht den in der
Technical discription ECE Regelung 124 beschriebenen Anforderungen

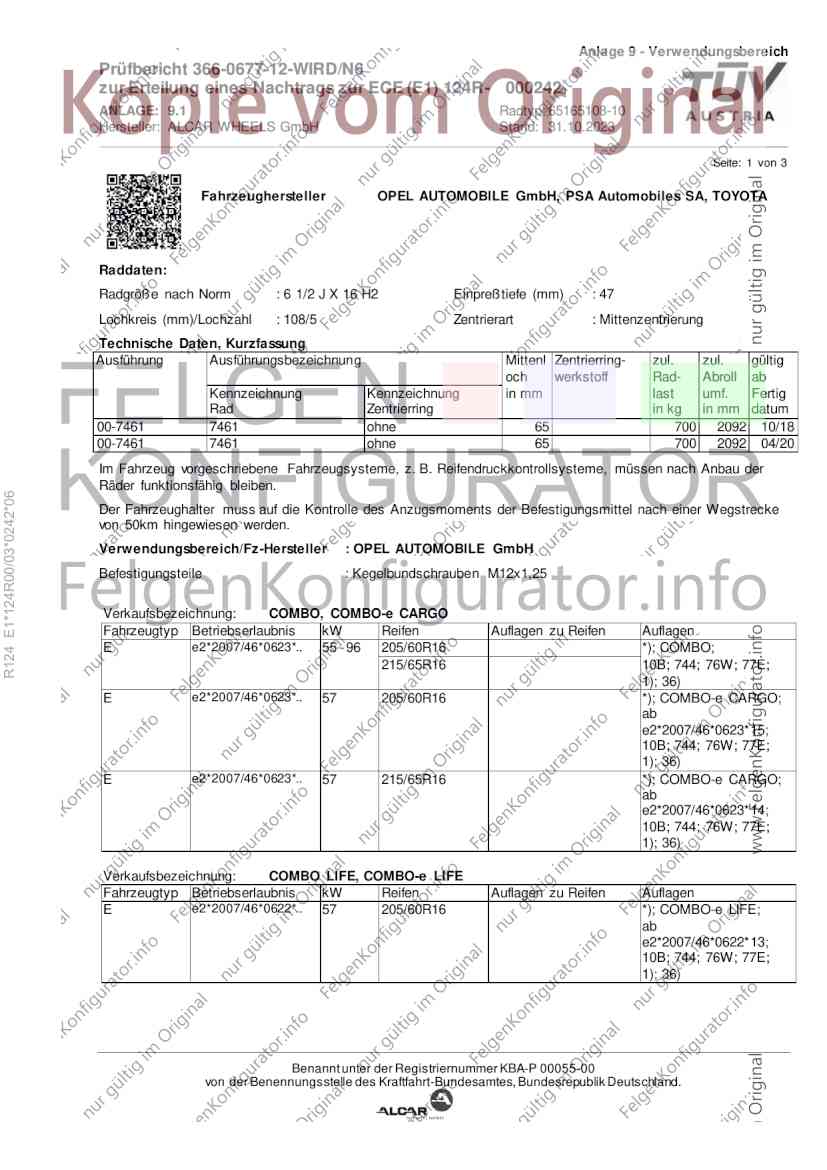

2.3.1 Angaben zu Verwendung und Anbau Der in der Anlage 9 dargestellte
(Verwendungsbereichsdarstellung) Verwendungsbereich wurde durch den Technischen
Vehicle characteristics (description of Dienst TÜV AUSTRIA AUTOMOTIVE GMBH
application range) definiert.
Die Anforderungen entsprechend der Festlegungen
des Anhangs 10 Punkte 1.2 Fahrzeugmerkmale, 1.3
zusätzliche Merkmale und 1.4 Nähere Angaben zur
Anbauanleitung werden erfüllt.
2.3.2 Werkstoffprüfungen nach Anhang 4 Die Durchführung der nach den Festlegungen des
Material Test according to Annex 4) Anhangs 4 vorgesehenen Prüfungen wurde durch
den Hersteller dokumentiert. Die entsprechend der
Regelung vorgeschriebenen Prüfungen wurden
durchgeführt.
2.3.3 Bemerkungen
keine
Remark s
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0677-12-WIRD/N6 Technical Service
D-Nr. / D-No.: TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer ALCAR WHEELS GmbH
Typ / Type 65165108-10 Seite: 7 von 8

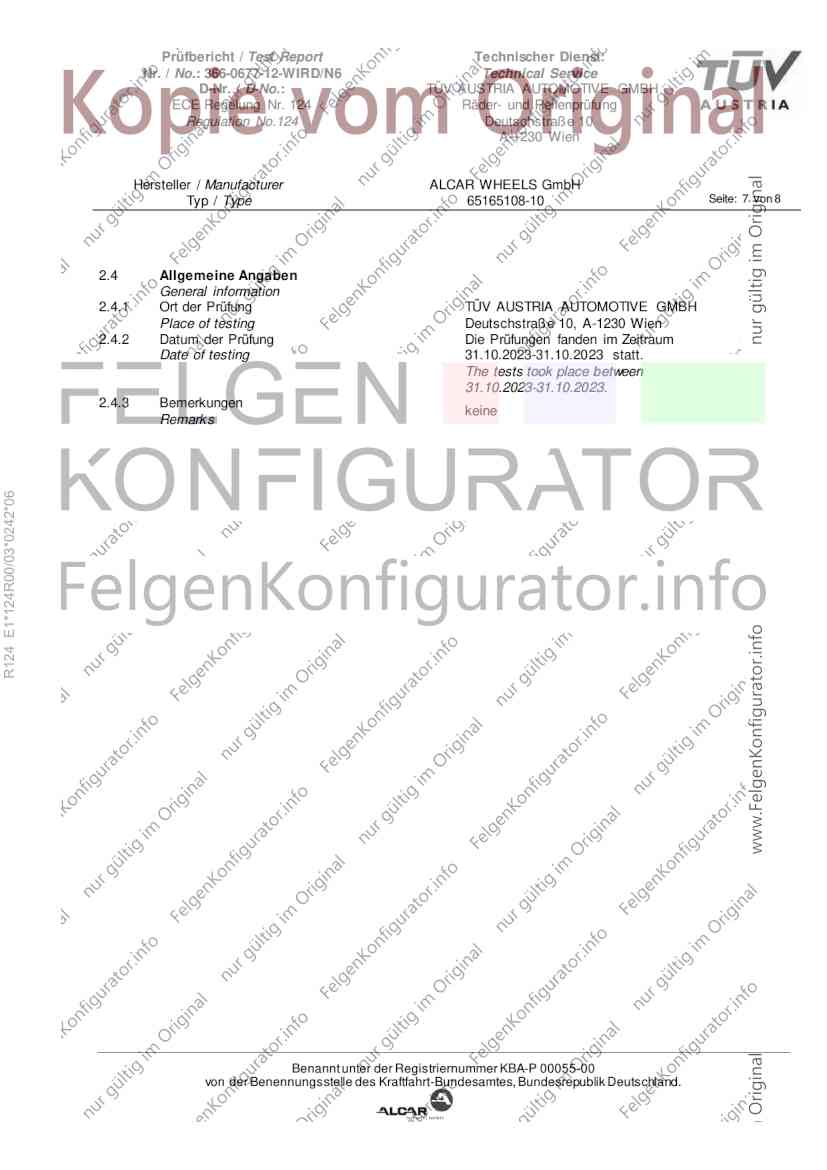

2.4 Allgemeine Angaben
General information
2.4.1 Ort der Prüfung TÜV AUSTRIA AUTOMOTIVE GMBH
Place of testing Deutschstraße 10, A-1230 Wien
2.4.2 Datum der Prüfung Die Prüfungen fanden im Zeitraum
Date of testing 31.10.2023-31.10.2023 statt.
The tests took place between
31.10.2023-31.10.2023.
2.4.3 Bemerkungen
keine
Remark s
R124 E1*124R00/03*0242*06
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0677-12-WIRD/N6 Technical Service
D-Nr. / D-No.: TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer ALCAR WHEELS GmbH
Typ / Type 65165108-10 Seite: 8 von 8

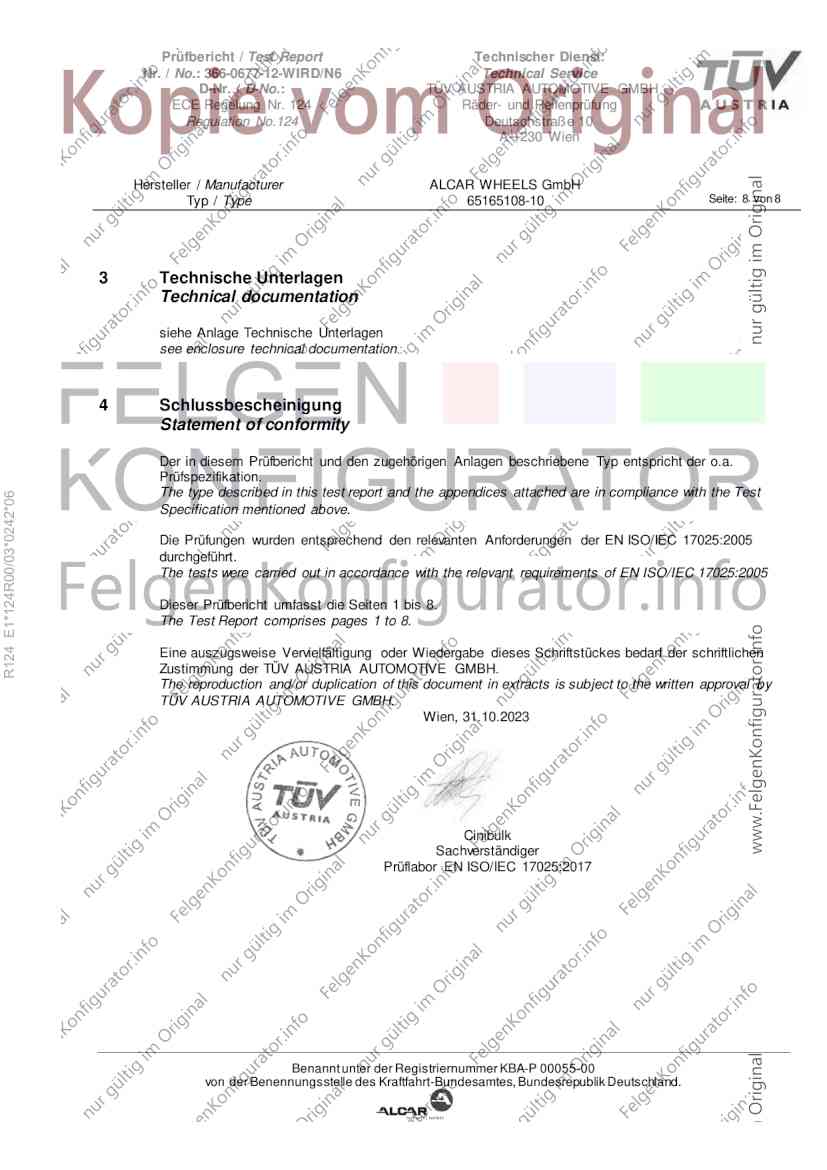

3 Technische Unterlagen
Technical documentation
siehe Anlage Technische Unterlagen
see enclosure technical documentation
4 Schlussbescheinigung
Statement of conformity
Der in diesem Prüfbericht und den zugehörigen Anlagen beschriebene Typ entspricht der o.a.
Prüfspezifikation.
The type described in this test report and the appendices attached are in compliance with the Test
R124 E1*124R00/03*0242*06
Specification mentioned above.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005
durchgeführt.
The tests were carried out in accordance with the relevant requirements of EN ISO/IEC 17025:2005
Dieser Prüfbericht umfasst die Seiten 1 bis 8.
The Test Report comprises pages 1 to 8.
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen
Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.
The reproduction and/or duplication of this document in extracts is subject to the written approval by
TÜV AUSTRIA AUTOMOTIVE GMBH.
Wien, 31.10.2023
Cinibulk
Sachverständiger
Prüflabor EN ISO/IEC 17025:2017
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 1 / Appendix 1 Technischer Dienst:
Nr. / No.: 366-0677-12-WIRD/N6 Technical Service
D-Nr. / D-No.: 354166/3000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer ALCAR WHEELS GmbH
Typ / Type 65165108-10 Seite: 1 von 1
Liste der Änderungen
List of modifications
Einzelheiten zum Antrag vom Datum 31.10.2023
More details for application of Date
Es wird berichtigt
Correction of
R124 E1*124R00/03*0242*06
Es wird geändert
Modification of
Verwendungsbereich wurde aktualisiert (7461)
Es wird hinzugefügt
Addition of
Es entfällt
Deletion of
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0677-12-WIRD/N6
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000242
ANLAGE: 9.1 Radtyp: 65165108-10
Hersteller: ALCAR WHEELS GmbH Stand: 31.10.2023
______________________________________________________________________________________________________________
Seite: 1 von 3
Fahrzeughersteller OPEL AUTOMOBILE GmbH, PSA Automobiles SA, TOYOTA
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 47
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
00-7461 7461 ohne 65 700 2092 10/18
00-7461 7461 ohne 65 700 2092 04/20
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
R124 E1*124R00/03*0242*06
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : OPEL AUTOMOBILE GmbH
Befestigungsteile : Kegelbundschrauben M12x1,25
Verkaufsbezeichnung: COMBO, COMBO-e CARGO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E e2*2007/46*0623*.. 55 - 96 205/60R16 *); COMBO;
215/65R16 10B; 744; 76W; 77E;
1); 36)
E e2*2007/46*0623*.. 57 205/60R16 *); COMBO-e CARGO;
ab
e2*2007/46*0623*15;
10B; 744; 76W; 77E;
1); 36)
E e2*2007/46*0623*.. 57 215/65R16 *); COMBO-e CARGO;
ab
e2*2007/46*0623*14;
10B; 744; 76W; 77E;
1); 36)
Verkaufsbezeichnung: COMBO LIFE, COMBO-e LIFE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E e2*2007/46*0622*.. 57 205/60R16 *); COMBO-e LIFE;
ab
e2*2007/46*0622*13;
10B; 744; 76W; 77E;
1); 36)
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0677-12-WIRD/N6
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000242
ANLAGE: 9.1 Radtyp: 65165108-10
Hersteller: ALCAR WHEELS GmbH Stand: 31.10.2023
______________________________________________________________________________________________________________

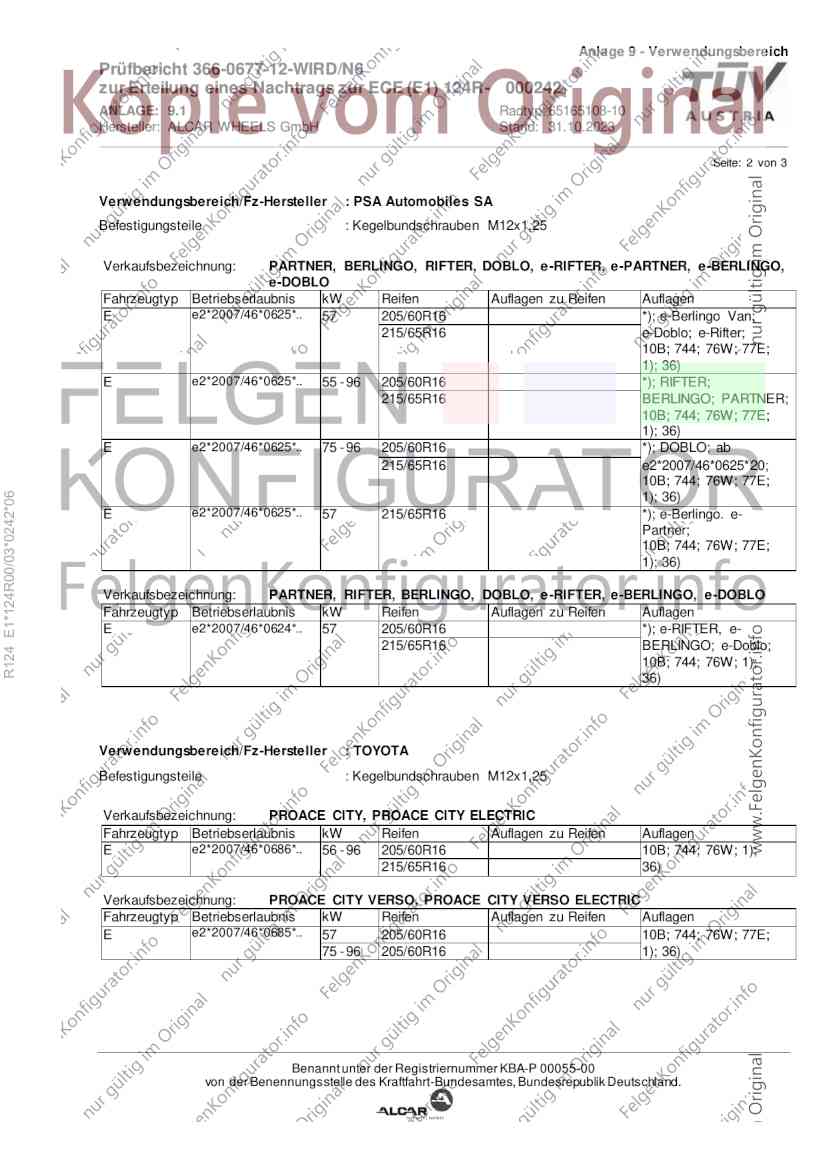

Seite: 2 von 3
Verwendungsbereich/Fz-Hersteller : PSA Automobiles SA
Befestigungsteile : Kegelbundschrauben M12x1,25
Verkaufsbezeichnung: PARTNER, BERLINGO, RIFTER, DOBLO, e -RIFTER, e-PARTNER, e-BERLINGO,
e-DOBLO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E e2*2007/46*0625*.. 57 205/60R16 *); e-Berlingo Van;
215/65R16 e-Doblo; e-Rifter;
10B; 744; 76W; 77E;
1); 36)
E e2*2007/46*0625*.. 55 - 96 205/60R16 *); RIFTER;
215/65R16 BERLINGO; PARTNER;
10B; 744; 76W; 77E;
1); 36)
E e2*2007/46*0625*.. 75 - 96 205/60R16 *); DOBLO; ab
215/65R16 e2*2007/46*0625*20;
10B; 744; 76W; 77E;
R124 E1*124R00/03*0242*06
1); 36)
E e2*2007/46*0625*.. 57 215/65R16 *); e-Berlingo. e-
Partner;
10B; 744; 76W; 77E;
1); 36)
Verkaufsbezeichnung: PARTNER, RIFTER, BERLINGO, DOBLO, e -RIFTER, e-BERLINGO, e-DOBLO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E e2*2007/46*0624*.. 57 205/60R16 *); e-RIFTER, e-
215/65R16 BERLINGO; e-Doblo;
10B; 744; 76W; 1);
36)
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundschrauben M12x1,25
Verkaufsbezeichnung: PROACE CITY, PROACE CITY ELECTRIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E e2*2007/46*0686*.. 56 - 96 205/60R16 10B; 744; 76W; 1);
215/65R16 36)
Verkaufsbezeichnung: PROACE CITY VERSO, PROACE CITY VERSO ELECTRIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E e2*2007/46*0685*.. 57 205/60R16 10B; 744; 76W; 77E;
75 - 96 205/60R16 1); 36)
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0677-12-WIRD/N6
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000242
ANLAGE: 9.1 Radtyp: 65165108-10
Hersteller: ALCAR WHEELS GmbH Stand: 31.10.2023
______________________________________________________________________________________________________________

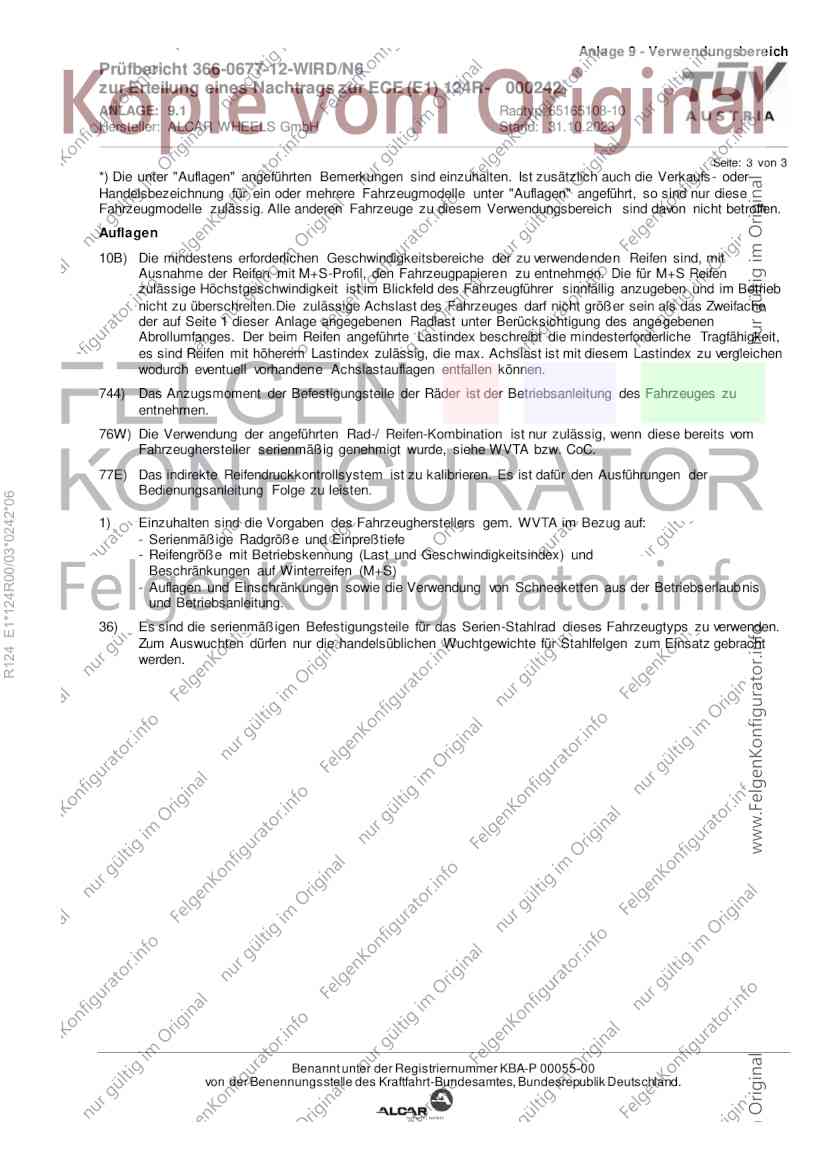

Seite: 3 von 3
*) Die unter "Auflagen" angeführten Bemerkungen sind einzuhalten. Ist zusätzlich auch die Verkaufs - oder
Handelsbezeichnung für ein oder mehrere Fahrzeugmodelle unter "Auflagen" angeführt, so sind nur diese
Fahrzeugmodelle zulässig. Alle anderen Fahrzeuge zu diesem Verwendungsbereich sind davon nicht betroffen.
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
76W) Die Verwendung der angeführten Rad-/ Reifen-Kombination ist nur zulässig, wenn diese bereits vom
Fahrzeughersteller serienmäßig genehmigt wurde, siehe WVTA bzw. CoC.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
R124 E1*124R00/03*0242*06
1) Einzuhalten sind die Vorgaben des Fahrzeugherstellers gem. WVTA im Bezug auf:
- Serienmäßige Radgröße und Einpreßtiefe
- Reifengröße mit Betriebskennung (Last und Geschwindigkeitsindex) und
Beschränkungen auf Winterreifen (M+S)
- Auflagen und Einschränkungen sowie die Verwendung von Schneeketten aus der Betriebserlaubnis
und Betriebsanleitung.
36) Es sind die serienmäßigen Befestigungsteile für das Serien-Stahlrad dieses Fahrzeugtyps zu verwenden.
Zum Auswuchten dürfen nur die handelsüblichen Wuchtgewichte für Stahlfelgen zum Einsatz gebracht
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
(E1) 124R-000242
Radgröße: 6 1/2x16
Typ: 65165108-10
Datum: 31.10.2023

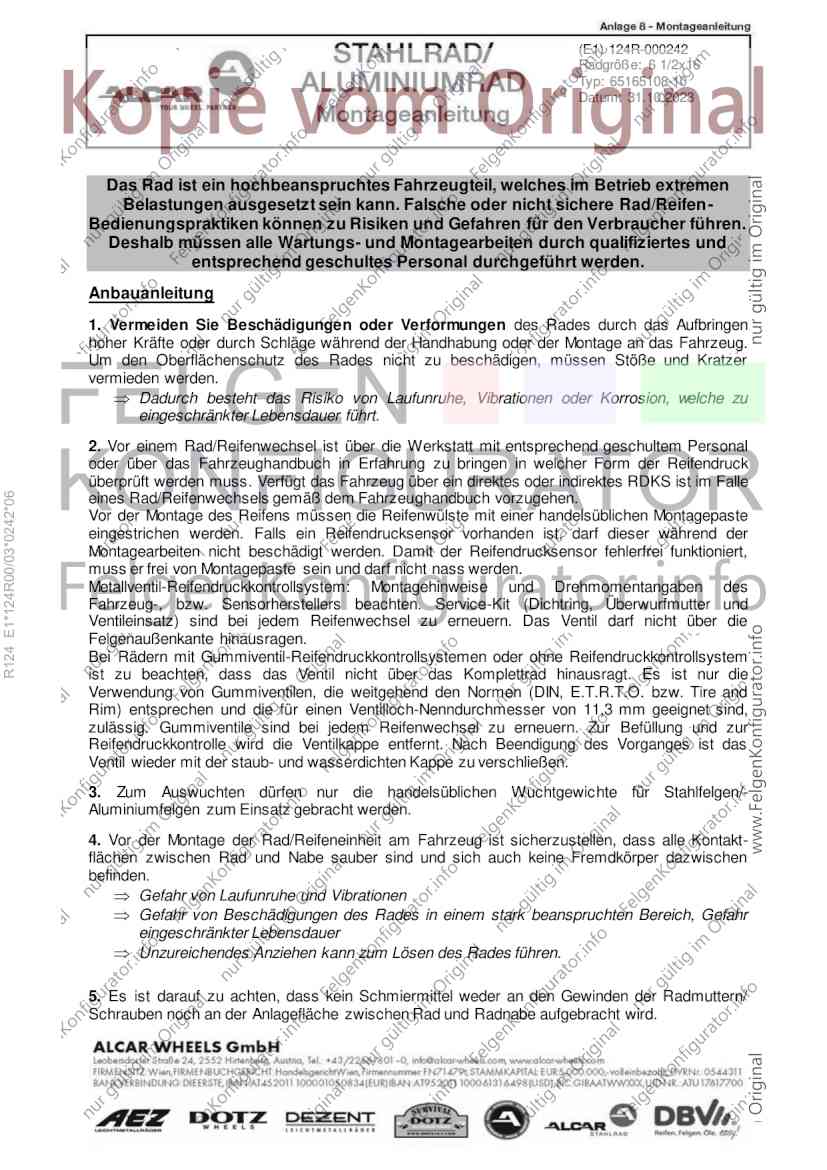

Das Rad ist ein hochbeanspruchtes Fahrzeugteil, welches im Betrieb extremen
Belastungen ausgesetzt sein kann. Falsche oder nicht sichere Rad/Reifen-
Bedienungspraktiken können zu Risiken und Gefahren für den Verbraucher führen.
Deshalb müssen alle Wartungs- und Montagearbeiten durch qualifiziertes und
entsprechend geschultes Personal durchgeführt werden.
Anbauanleitung
1. Vermeiden Sie Beschädigungen oder Verformungen des Rades durch das Aufbringen
hoher Kräfte oder durch Schläge während der Handhabung oder der Montage an das Fahrzeug.
Um den Oberflächenschutz des Rades nicht zu beschädigen, müssen Stöße und Kratzer
vermieden werden.
Dadurch besteht das Risiko von Laufunruhe, Vibrationen oder Korrosion, welche zu
eingeschränkter Lebensdauer führt.
2. Vor einem Rad/Reifenwechsel ist über die Werkstatt mit entsprechend geschultem Personal
oder über das Fahrzeughandbuch in Erfahrung zu bringen in welcher Form der Reifendruck
überprüft werden muss. Verfügt das Fahrzeug über ein direktes oder indirektes RDKS ist im Falle
eines Rad/Reifenwechsels gemäß dem Fahrzeughandbuch vorzugehen.
R124 E1*124R00/03*0242*06
Vor der Montage des Reifens müssen die Reifenwülste mit einer handelsüblichen Montagepaste
eingestrichen werden. Falls ein Reifendrucksensor vorhanden ist, darf dieser während der
Montagearbeiten nicht beschädigt werden. Damit der Reifendrucksensor fehlerfrei funktioniert,
muss er frei von Montagepaste sein und darf nicht nass werden.
Metallventil-Reifendruckkontrollsystem: Montagehinweise und Drehmomentangaben des
Fahrzeug-, bzw. Sensorherstellers beachten. Service-Kit (Dichtring, Überwurfmutter und
Ventileinsatz) sind bei jedem Reifenwechsel zu erneuern. Das Ventil darf nicht über die
Felgenaußenkante hinausragen.
Bei Rädern mit Gummiventil-Reifendruckkontrollsystemen oder ohne Reifendruckkontrollsystem
ist zu beachten, dass das Ventil nicht über das Komplettrad hinausragt. Es ist nur die
Verwendung von Gummiventilen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and
Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind,
zulässig. Gummiventile sind bei jedem Reifenwechsel zu erneuern. Zur Befüllung und zur
Reifendruckkontrolle wird die Ventilkappe entfernt. Nach Beendigung des Vorganges ist das
Ventil wieder mit der staub- und wasserdichten Kappe zu verschließen.
3. Zum Auswuchten dürfen nur die handelsüblichen Wuchtgewichte für Stahlfelgen/-
Aluminiumfelgen zum Einsatz gebracht werden.
4. Vor der Montage der Rad/Reifeneinheit am Fahrzeug ist sicherzustellen, dass alle Kontakt-
flächen zwischen Rad und Nabe sauber sind und sich auch keine Fremdkörper dazwischen
befinden.
Gefahr von Laufunruhe und Vibrationen
Gefahr von Beschädigungen des Rades in einem stark beanspruchten Bereich, Gefahr
eingeschränkter Lebensdauer
Unzureichendes Anziehen kann zum Lösen des Rades führen.
5. Es ist darauf zu achten, dass kein Schmiermittel weder an den Gewinden der Radmuttern/
Schrauben noch an der Anlagefläche zwischen Rad und Radnabe aufgebracht wird.
(E1) 124R-000242
Radgröße: 6 1/2x16
Typ: 65165108-10
Datum: 31.10.2023

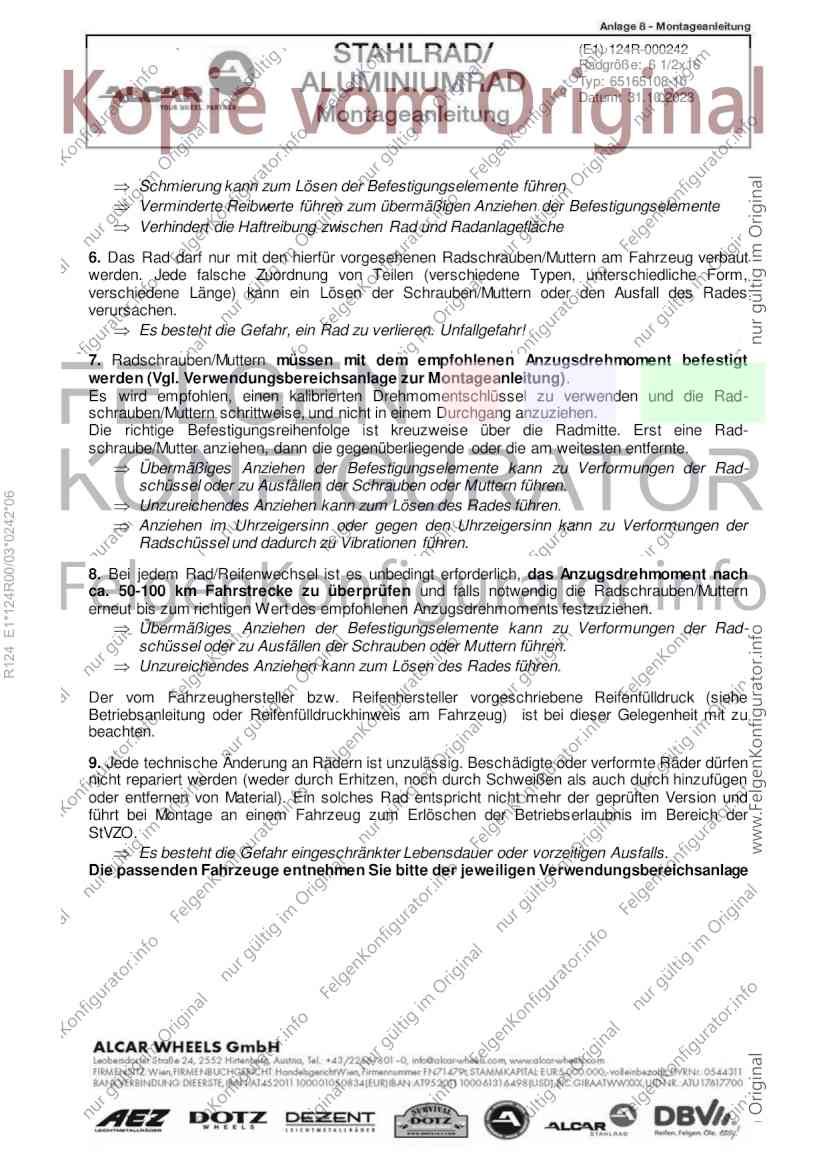

Schmierung kann zum Lösen der Befestigungselemente führen
Verminderte Reibwerte führen zum übermäßigen Anziehen der Befestigungselemente
Verhindert die Haftreibung zwischen Rad und Radanlagefläche
6. Das Rad darf nur mit den hierfür vorgesehenen Radschrauben/Muttern am Fahrzeug verbaut
werden. Jede falsche Zuordnung von Teilen (verschiedene Typen, unterschiedliche Form,
verschiedene Länge) kann ein Lösen der Schrauben/Muttern oder den Ausfall des Rades
verursachen.
Es besteht die Gefahr, ein Rad zu verlieren. Unfallgefahr!
7. Radschrauben/Muttern müssen mit dem empfohlenen Anzugsdrehmoment befestigt
werden (Vgl. Verwendungsbereichsanlage zur Montageanleitung).
Es wird empfohlen, einen kalibrierten Drehmomentschlüssel zu verwenden und die Rad-
schrauben/Muttern schrittweise, und nicht in einem Durchgang anzuziehen.
Die richtige Befestigungsreihenfolge ist kreuzweise über die Radmitte. Erst eine Rad-
schraube/Mutter anziehen, dann die gegenüberliegende oder die am weitesten entfernte.
Übermäßiges Anziehen der Befestigungselemente kann zu Verformungen der Rad-
schüssel oder zu Ausfällen der Schrauben oder Muttern führen.
R124 E1*124R00/03*0242*06
Unzureichendes Anziehen kann zum Lösen des Rades führen.
Anziehen im Uhrzeigersinn oder gegen den Uhrzeigersinn kann zu Verformungen der
Radschüssel und dadurch zu Vibrationen führen.
8. Bei jedem Rad/Reifenwechsel ist es unbedingt erforderlich, das Anzugsdrehmoment nach
ca. 50-100 km Fahrstrecke zu überprüfen und falls notwendig die Radschrauben/Muttern
erneut bis zum richtigen Wert des empfohlenen Anzugsdrehmoments festzuziehen.
Übermäßiges Anziehen der Befestigungselemente kann zu Verformungen der Rad-
schüssel oder zu Ausfällen der Schrauben oder Muttern führen.
Unzureichendes Anziehen kann zum Lösen des Rades führen.
Der vom Fahrzeughersteller bzw. Reifenhersteller vorgeschriebene Reifenfülldruck (siehe
Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) ist bei dieser Gelegenheit mit zu
beachten.
9. Jede technische Änderung an Rädern ist unzulässig. Beschädigte oder verformte Räder dürfen
nicht repariert werden (weder durch Erhitzen, noch durch Schweißen als auch durch hinzufügen
oder entfernen von Material). Ein solches Rad entspricht nicht mehr der geprüften Version und
führt bei Montage an einem Fahrzeug zum Erlöschen der Betriebserlaubnis im Bereich der
StVZO.
Es besteht die Gefahr eingeschränkter Lebensdauer oder vorzeitigen Ausfalls.
Die passenden Fahrzeuge entnehmen Sie bitte der jeweiligen Verwendungsbereichsanlage
