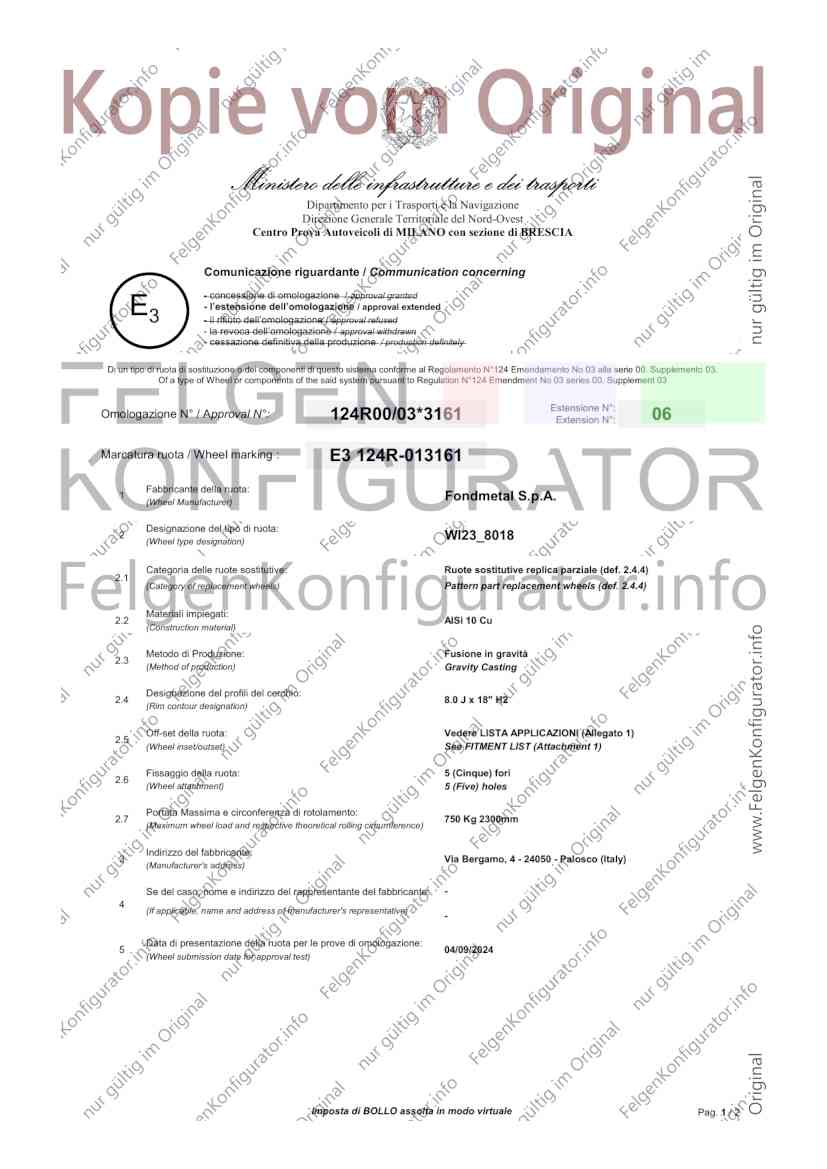

Ministero delle infrastrutture e dei trasporti
Dipartimento per i Trasporti e la Navigazione
Direzione Generale Territoriale del Nord-Ovest
Centro Prova Autoveicoli di MILANO con sezione di BRESCIA
Comunicazione riguardante / Communication concerning
E3
- concessione di omologazione / approval granted
- l’estensione dell’omologazione / approval extended
- il rifiuto dell’omologazione / approval refused
- la revoca dell’omologazione / approval withdrawn
- cessazione definitiva della produzione / production definitely
Di un tipo di ruota di sostituzione o dei componenti di questo sistema conforme al Regolamento N°124 Emendamento No 03 alla serie 00. Supplemento 03.
Of a type of Wheel or components of the said system pursuant to Regulation N°124 Emendment No 03 series 00. Supplement 03
Estensione N°:
Omologazione N° / Approval N°: 124R00/03*3161 Extension N°: 06
Marcatura ruota / Wheel marking : E3 124R-013161
Fabbricante della ruota:
1
(Wheel Manufacturer)
Fondmetal S.p.A.
Designazione del tipo di ruota:
2
(Wheel type designation)
WI23_8018
Categoria delle ruote sostitutive: Ruote sostitutive replica parziale (def. 2.4.4)
2.1
(Category of replacement wheels) Pattern part replacement wheels (def. 2.4.4)
Materiali impiegati:
2.2 AlSi 10 Cu
(Construction material)
Metodo di Produzione: Fusione in gravità
2.3
(Method of production) Gravity Casting
Designazione del profili del cerchio:
2.4 8.0 J x 18" H2
(Rim contour designation)
Off-set della ruota: Vedere LISTA APPLICAZIONI (Allegato 1)
2.5
(Wheel inset/outset) See FITMENT LIST (Attachment 1)
Fissaggio della ruota: 5 (Cinque) fori
2.6
(Wheel attachment) 5 (Five) holes
Portata Massima e circonferenza di rotolamento:
2.7 750 Kg 2300mm
(Maximum wheel load and respective theoretical rolling circumference)
Indirizzo del fabbricante:
3 Via Bergamo, 4 - 24050 - Palosco (Italy)
(Manufacturer's address)
Se del caso, nome e indirizzo del rappresentante del fabbricante: -
4
(If applicable, name and address of manufacturer's representative)
-
Data di presentazione della ruota per le prove di omologazione:
5 04/09/2024
(Wheel submission date for approval test)
Imposta di BOLLO assolta in modo virtuale Pag. 1 / 2

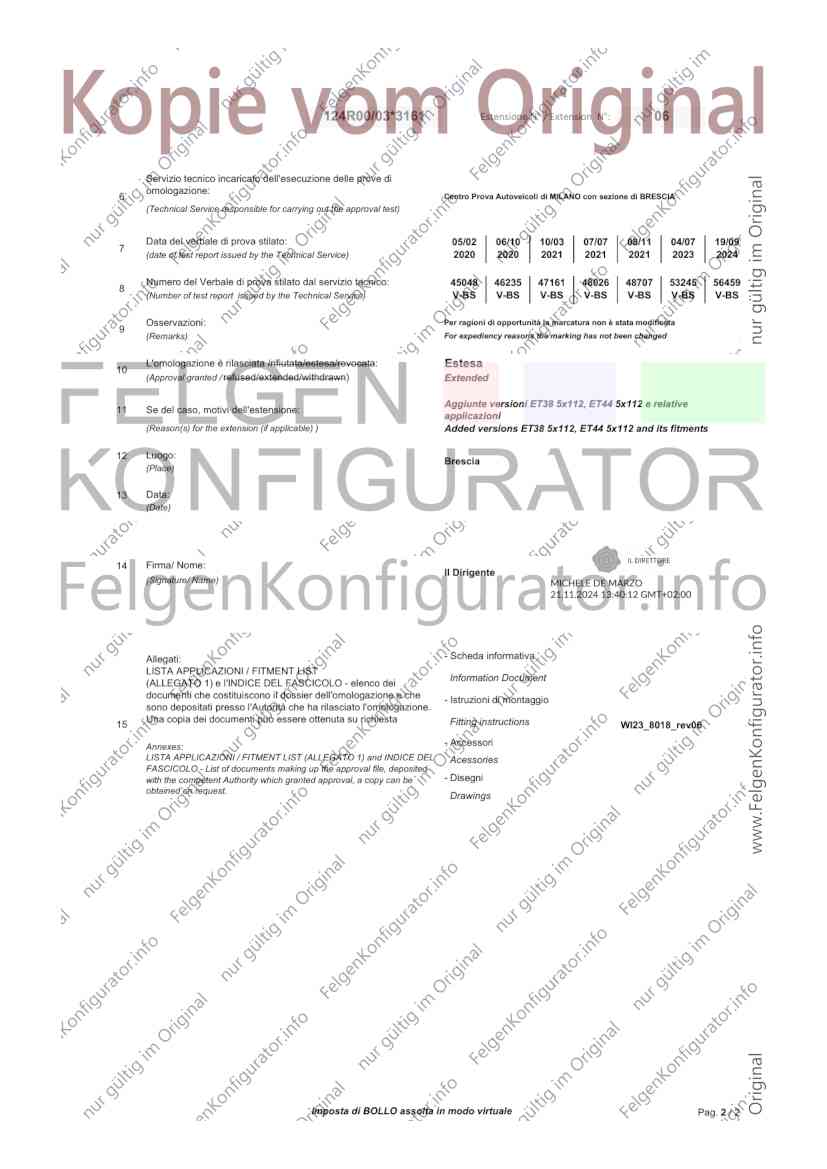

124R00/03*3161 Estensione N° / Extension N°: 06
Servizio tecnico incaricato dell'esecuzione delle prove di
omologazione:
6 Centro Prova Autoveicoli di MILANO con sezione di BRESCIA
(Technical Service responsible for carrying out the approval test)
Data del verbale di prova stilato: 05/02 06/10 10/03 07/07 08/11 04/07 19/09
7
(date of test report issued by the Technical Service) 2020 2020 2021 2021 2021 2023 2024
Numero del Verbale di prova stilato dal servizio tecnico: 45048 46235 47161 48026 48707 53245 56459
8
(Number of test report issued by the Technical Service) V-BS V-BS V-BS V-BS V-BS V-BS V-BS
Osservazioni: Per ragioni di opportunità la marcatura non è stata modificata
9
(Remarks) For expediency reasons the marking has not been changed
10
L'omologazione è rilasciata /rifiutata/estesa/revocata: Estesa
(Approval granted / refused/extended/withdrawn) Extended
Aggiunte versioni ET38 5x112, ET44 5x112 e relative
11 Se del caso, motivi dell'estensione:
applicazioni
(Reason(s) for the extension (if applicable) ) Added versions ET38 5x112, ET44 5x112 and its fitments
12 Luogo:
Brescia
(Place)
13 Data:
(Date)
14 Firma/ Nome:
Il Dirigente
(Signature/ Name) AC D GE
I L HLIH I HII
Allegati: - Scheda informativa
LISTA APPLICAZIONI / FITMENT LIST
Information Document
(ALLEGATO 1) e l'INDICE DEL FASCICOLO - elenco dei
documenti che costituiscono il dossier dell'omologazione e che
- Istruzioni di montaggio
sono depositati presso l'Autorità che ha rilasciato l'omologazione.
Una copia dei documenti può essere ottenuta su richiesta Fitting instructions
15 WI23_8018_rev06
Annexes: - Accessori
LISTA APPLICAZIONI / FITMENT LIST (ALLEGATO 1) and INDICE DEL Acessories
FASCICOLO - List of documents making up the approval file, deposited
with the competent Authority which granted approval, a copy can be - Disegni
obtained on request.
Drawings
Imposta di BOLLO assolta in modo virtuale Pag. 2 / 2

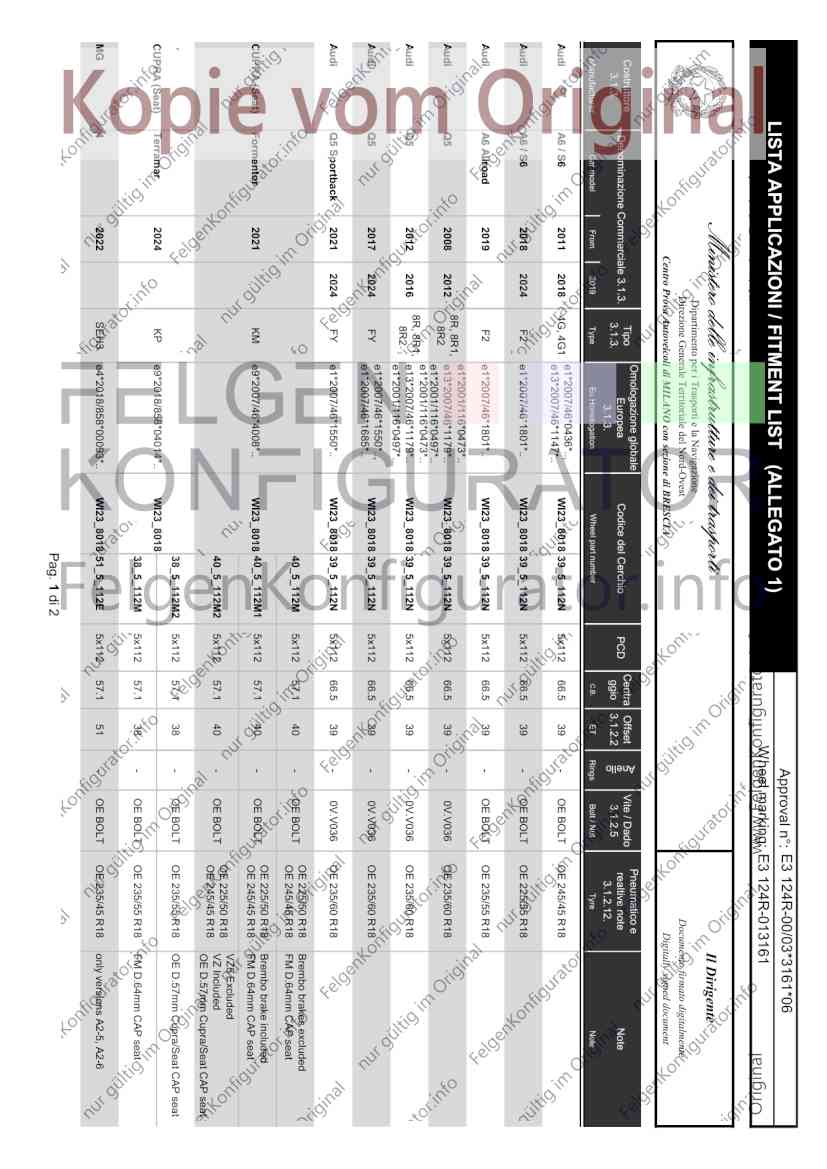

Approval n°: E3 124R-00/03*3161*06
LISTA APPLICAZIONI / FITMENT LIST (ALLEGATO 1)
Wheel marking: E3 124R-013161

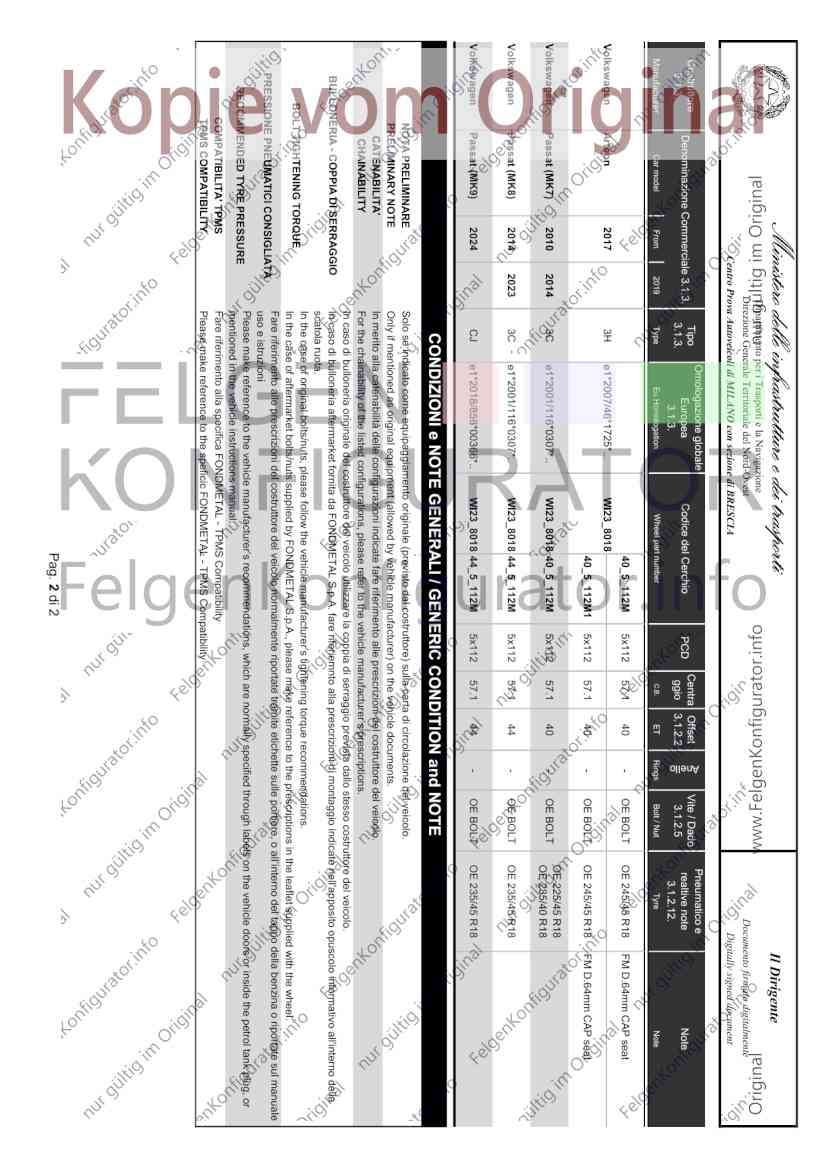

Ministero delle infrastrutture e dei trasporti Il Dirigente
Dipartimento per i Trasporti e la Navigazione
Direzione Generale Territoriale del Nord-Ovest Documento firmato digitalmente
Centro Prova Autoveicoli di MILANO con sezione di BRESCIA Digitally signed document
Omologazione globale Pneumatico e
Anello
Costruttore Tipo Centra Offset Vite / Dado
Denominazione Commerciale 3.1.3. Europea Codice del Cerchio PCD realtive note Note
3.1.3. 3.1.3. ggio 3.1.2.2 3.1.2.5
3.1.3. 3.1.2.12.
Manufacturer Car model From 2019 Type Eu Homologation Wheel part number C.B. ET Rings Bolt / Nut Tyre Note
e1*2007/46*0436*..,
Audi A6 / S6 2011 2018 4G, 4G1 WI23_8018 39_5_112N 5x112 66.5 39 - OE BOLT OE 245/45 R18
e13*2007/46*1147*..
Audi A6 / S6 2018 2024 F2 e1*2007/46*1801*.. WI23_8018 39_5_112N 5x112 66.5 39 - OE BOLT OE 225/55 R18
Audi A6 Allroad 2019 F2 e1*2007/46*1801*.. WI23_8018 39_5_112N 5x112 66.5 39 - OE BOLT OE 235/55 R18
e1*2001/116*0473*..
8R, 8R1,
Audi Q5 2008 2012 e13*2007/46*1179*.. WI23_8018 39_5_112N 5x112 66.5 39 - 0V.V036 OE 235/60 R18
8R2
e1*2001/116*0497*..
e1*2001/116*0473*..
8R, 8R1,
Audi Q5 2012 2016 e13*2007/46*1179*.. WI23_8018 39_5_112N 5x112 66.5 39 - 0V.V036 OE 235/60 R18
8R2
e1*2001/116*0497*..
e1*2007/46*1550*..,
Audi Q5 2017 2024 FY WI23_8018 39_5_112N 5x112 66.5 39 - 0V.V036 OE 235/60 R18
e1*2007/46*1685*..
Audi Q5 Sportback 2021 2024 FY e1*2007/46*1550*.. WI23_8018 39_5_112N 5x112 66.5 39 - 0V.V036 OE 235/60 R18
OE 225/50 R18 Brembo brakes excluded
40_5_112M 5x112 57.1 40 - OE BOLT
OE 245/45 R18 FM D.64mm CAP seat
OE 225/50 R18 Brembo brake included
CUPRA (Seat) Formentor 2021 KM e9*2007/46*4008*.. WI23_8018 40_5_112M1 5x112 57.1 40 - OE BOLT
OE 245/45 R18 FM D.64mm CAP seat
VZ5 Excluded
OE 225/50 R18
40_5_112M2 5x112 57.1 40 - OE BOLT VZ Included
OE 245/45 R18
OE D.57mm Cupra/Seat CAP seat
38_5_112M2 5x112 57.1 38 - OE BOLT OE 235/55 R18 OE D.57mm Cupra/Seat CAP seat
CUPRA (Seat) Terramar 2024 KP e9*2018/858*04014*.. WI23_8018
38_5_112M 5x112 57.1 38 - OE BOLT OE 235/55 R18 FM D.64mm CAP seat
MG 4 2022 SEH3 e4*2018/858*00093*.. WI23_8018 51_5_112E 5x112 57.1 51 - OE BOLT OE 235/45 R18 only versions A2-5, A2-6
Pag. 1 di 2
Ministero delle infrastrutture e dei trasporti Il Dirigente
Dipartimento per i Trasporti e la Navigazione
Direzione Generale Territoriale del Nord-Ovest Documento firmato digitalmente
Centro Prova Autoveicoli di MILANO con sezione di BRESCIA Digitally signed document
Omologazione globale Pneumatico e
Anello
Costruttore Tipo Centra Offset Vite / Dado
Denominazione Commerciale 3.1.3. Europea Codice del Cerchio PCD realtive note Note
3.1.3. 3.1.3. ggio 3.1.2.2 3.1.2.5
3.1.3. 3.1.2.12.
Manufacturer Car model From 2019 Type Eu Homologation Wheel part number C.B. ET Rings Bolt / Nut Tyre Note
40_5_112M 5x112 57.1 40 - OE BOLT OE 245/45 R18 FM D.64mm CAP seat
Volkswagen Arteon 2017 3H e1*2007/46*1725*.. WI23_8018
40_5_112M1 5x112 57.1 40 - OE BOLT OE 245/45 R18 FM D.64mm CAP seat
OE 225/45 R18
Volkswagen Passat (MK7) 2010 2014 3C e1*2001/116*0307*.. WI23_8018 40_5_112M 5x112 57.1 40 - OE BOLT
OE 235/40 R18
Volkswagen Passat (MK8) 2014 2023 3C e1*2001/116*0307*.. WI23_8018 44_5_112M 5x112 57.1 44 - OE BOLT OE 235/45 R18
Volkswagen Passat (MK9) 2024 CJ e1*2018/858*00366*.. WI23_8018 44_5_112M 5x112 57.1 44 - OE BOLT OE 235/45 R18
CONDIZIONI e NOTE GENERALI / GENERIC CONDITION and NOTE
NOTA PRELIMINARE Solo se indicato come equipaggiamento originale (previsto dal costruttore) sulla carta di circolazione del veicolo.
PRELIMINARY NOTE Only if mentioned as original equipment (allowed by vehicle manufacturer) on the vehicle documents.
CATENABILITA' In merito alla catenabilità delle configurazioni indicate fare riferimento alle prescrizioni del costruttore del veicolo.
CHAINABILITY For the chainability of the listed configurations, please refer to the vehicle manufacturer’s prescriptions.
In caso di bulloneria originale del costruttore del veicolo utilizzare la coppia di serraggio prevista dallo stesso costruttore del veicolo.
BULLONERIA - COPPIA DI SERRAGGIO In caso di bulloneria aftermarket fornita da FONDMETAL S.p.A. fare riferiemnto alla prescrizioni di montaggio indicate nell'apposito opuscolo informativo all'interno della
scatola ruota.
In the case of original bolts/nuts, please follow the vehicle manufacturer’s tightening torque recommendations.
BOLT TIGHTENING TORQUE
In the case of aftermarket bolts/nuts supplied by FONDMETAL S.p.A., please make reference to the prescriptions in the leaflet supplied with the wheel.
Fare riferimento alle prescrizioni del costruttore del veicolo normalmente riportate tramite etichette sulle portiere, o all’interno del tappo della benzina o riportate sul manuale
PRESSIONE PNEUMATICI CONSIGLIATA
uso e istruzioni
Please make reference to the vehicle manufacturer’s recommendations, which are normally specified through labels on the vehicle doors or inside the petrol tank plug, or
RECOMMENDED TYRE PRESSURE
mentioned in the vehicle instructions manual.
COMPATIBILITA' TPMS Fare riferimento alla specifica FONDMETAL - TPMS Compatibility
TPMS COMPATIBILITY Please make reference to the speficic FONDMETAL - TPMS Compatibility
Pag. 2 di 2
