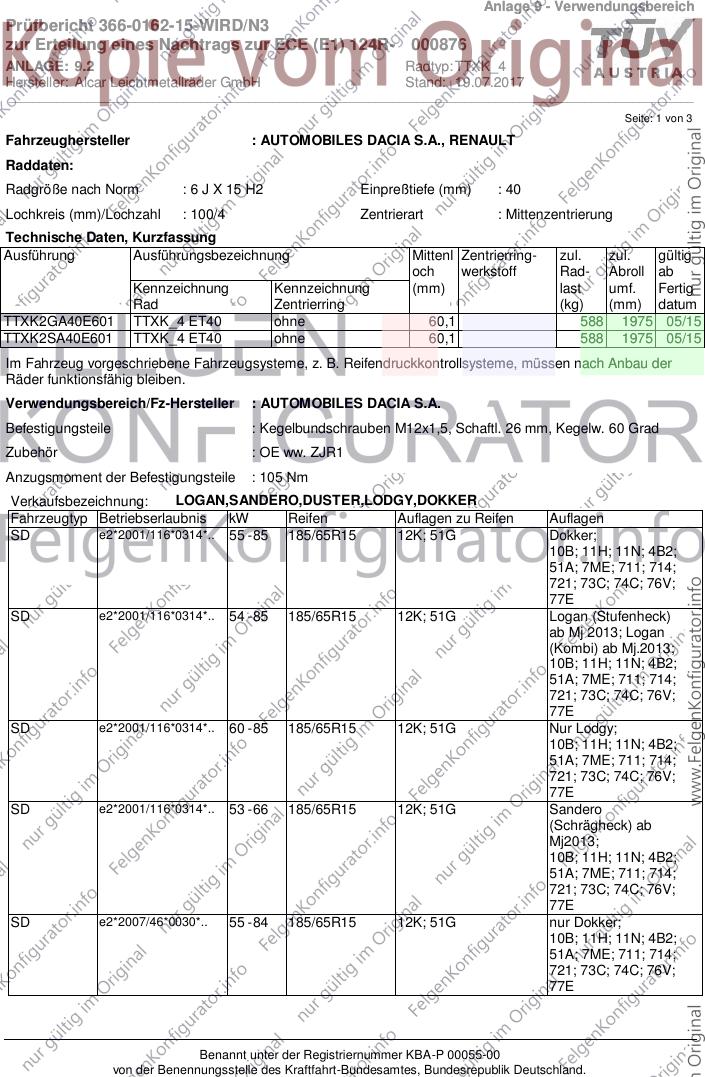

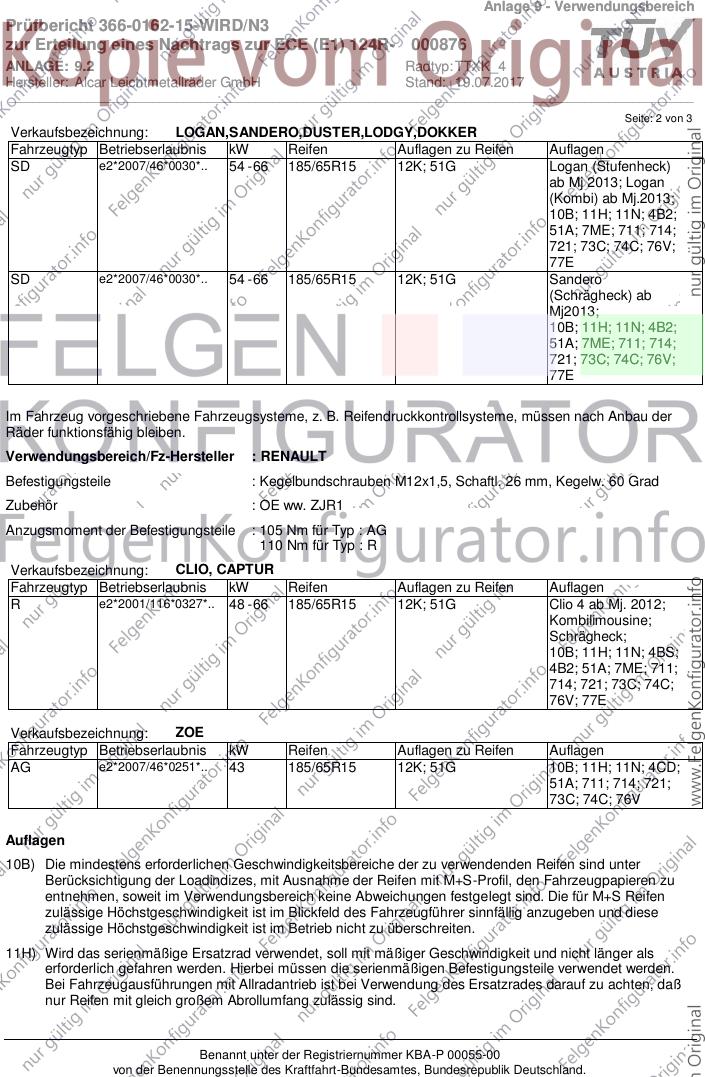

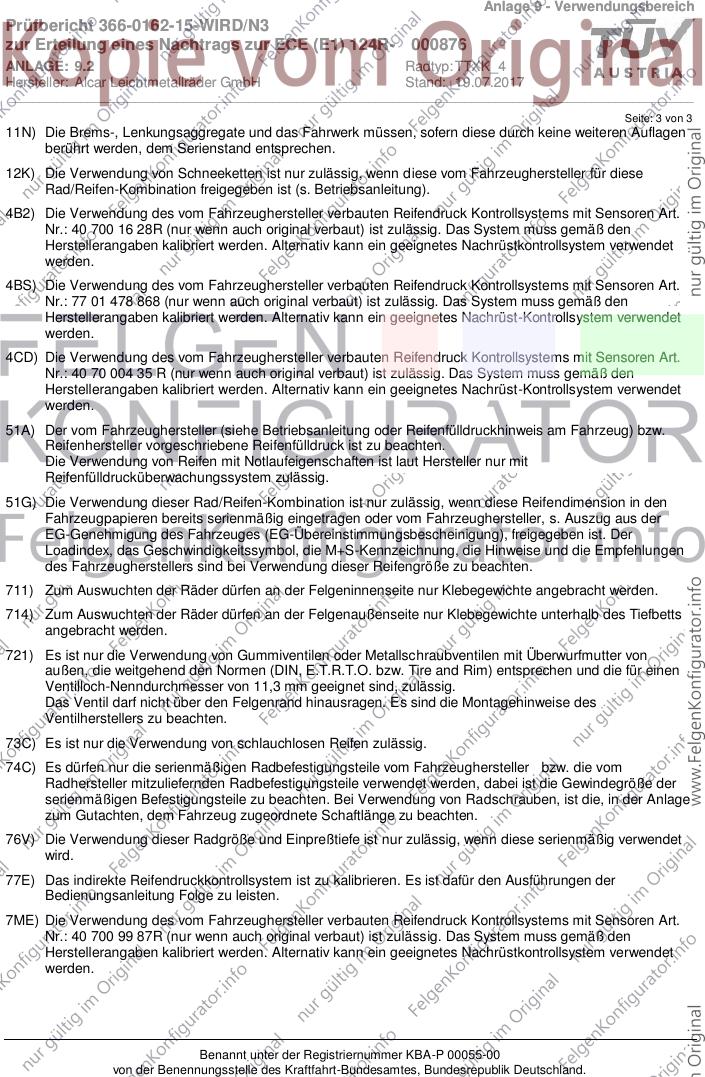

Anlage 9 - Verwendungsbereich
Prüfbericht 366-0162-15-WIRD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000876
ANLAGE: 9.2 Radtyp: TTXK_4
Hersteller: Alcar Leichtmetallräder GmbH Stand: 19.07.2017
__________________________________________________________________________________________________________________
Seite: 1 von 3
Fahrzeughersteller : AUTOMOBILES DACIA S.A., RENAULT
Raddaten:
Radgröße nach Norm : 6 J X 15 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTXK2GA40E601 TTXK_4 ET40 ohne 60,1 588 1975 05/15
TTXK2SA40E601 TTXK_4 ET40 ohne 60,1 588 1975 05/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : AUTOMOBILES DACIA S.A.
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad
Zubehör : OE ww. ZJR1
Anzugsmoment der Befestigungsteile : 105 Nm
Verkaufsbezeichnung: LOGAN,SANDERO,DUSTER,LODGY,DOKKER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SD e2*2001/116*0314*.. 55 - 85 185/65R15 12K; 51G Dokker;
10B; 11H; 11N; 4B2;
51A; 7ME; 711; 714;
721; 73C; 74C; 76V;
77E
SD e2*2001/116*0314*.. 54 - 85 185/65R15 12K; 51G Logan (Stufenheck)
ab Mj 2013; Logan
(Kombi) ab Mj.2013;
10B; 11H; 11N; 4B2;
51A; 7ME; 711; 714;
721; 73C; 74C; 76V;
77E
SD e2*2001/116*0314*.. 60 - 85 185/65R15 12K; 51G Nur Lodgy;
10B; 11H; 11N; 4B2;
51A; 7ME; 711; 714;
721; 73C; 74C; 76V;
77E
SD e2*2001/116*0314*.. 53 - 66 185/65R15 12K; 51G Sandero
(Schrägheck) ab
Mj2013;
10B; 11H; 11N; 4B2;
51A; 7ME; 711; 714;
721; 73C; 74C; 76V;
77E
SD e2*2007/46*0030*.. 55 - 84 185/65R15 12K; 51G nur Dokker;
10B; 11H; 11N; 4B2;
51A; 7ME; 711; 714;
721; 73C; 74C; 76V;
77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0162-15-WIRD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000876
ANLAGE: 9.2 Radtyp: TTXK_4
Hersteller: Alcar Leichtmetallräder GmbH Stand: 19.07.2017
__________________________________________________________________________________________________________________
Seite: 2 von 3
Verkaufsbezeichnung: LOGAN,SANDERO,DUSTER,LODGY,DOKKER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SD e2*2007/46*0030*.. 54 - 66 185/65R15 12K; 51G Logan (Stufenheck)
ab Mj 2013; Logan
(Kombi) ab Mj.2013;
10B; 11H; 11N; 4B2;
51A; 7ME; 711; 714;
721; 73C; 74C; 76V;
77E
SD e2*2007/46*0030*.. 54 - 66 185/65R15 12K; 51G Sandero
(Schrägheck) ab
Mj2013;
10B; 11H; 11N; 4B2;
51A; 7ME; 711; 714;
721; 73C; 74C; 76V;
77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : RENAULT
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad
Zubehör : OE ww. ZJR1
Anzugsmoment der Befestigungsteile : 105 Nm für Typ : AG
110 Nm für Typ : R
Verkaufsbezeichnung: CLIO, CAPTUR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R e2*2001/116*0327*.. 48 - 66 185/65R15 12K; 51G Clio 4 ab Mj. 2012;
Kombilimousine;
Schrägheck;
10B; 11H; 11N; 4BS;
4B2; 51A; 7ME; 711;
714; 721; 73C; 74C;
76V; 77E
Verkaufsbezeichnung: ZOE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AG e2*2007/46*0251*.. 43 185/65R15 12K; 51G 10B; 11H; 11N; 4CD;
51A; 711; 714; 721;
73C; 74C; 76V
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 9 - Verwendungsbereich
Prüfbericht 366-0162-15-WIRD/N3
zur Erteilung eines Nachtrags zur ECE (E1) 124R- 000876
ANLAGE: 9.2 Radtyp: TTXK_4
Hersteller: Alcar Leichtmetallräder GmbH Stand: 19.07.2017
__________________________________________________________________________________________________________________
Seite: 3 von 3
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
4B2) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 40 700 16 28R (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
4BS) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 77 01 478 868 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4CD) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 40 70 004 35 R (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
711) Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte angebracht werden.
714) Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des Tiefbetts
angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7ME) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 40 700 99 87R (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
