Prüfbericht / Test Report ECE R124 002069
Anlage 02 annex 02 Prüfbericht / Test Report Nr.55066421 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8JX18H2 Typ / Type 19388
Hersteller / Manufacturer O.Z. Spa

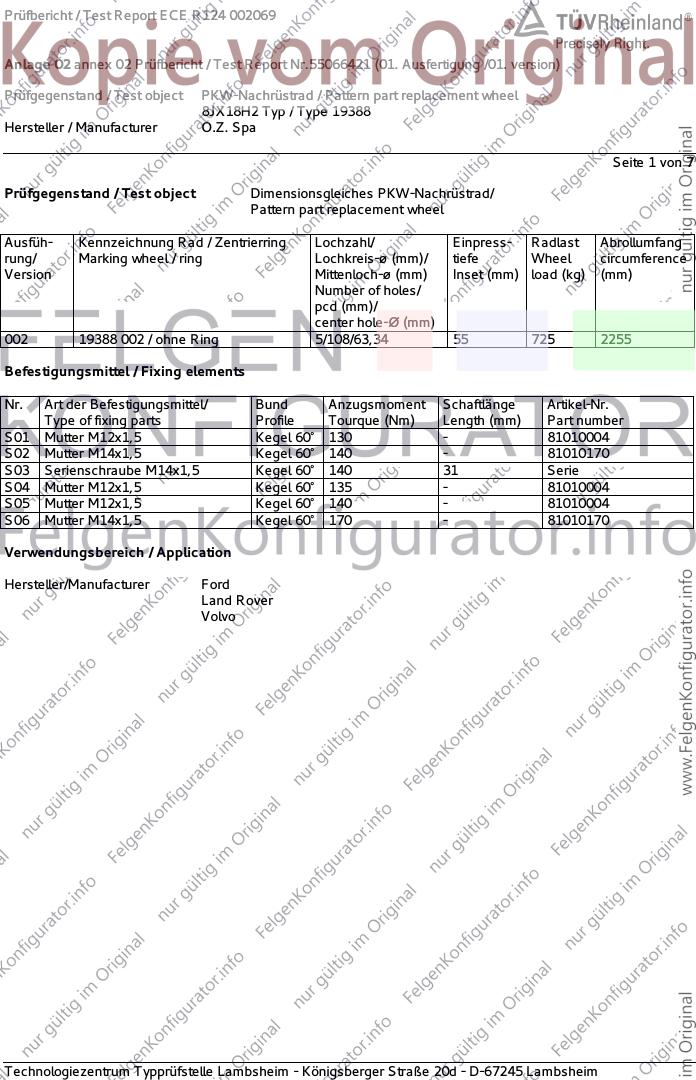

Seite 1 von 7
Prüfgegenstand / Test object Dimensionsgleiches PKW-Nachrüstrad/
Pattern part replacement wheel
Ausfüh- Kennzeichnung Rad / Zentrierring Lochzahl/ Einpress- Radlast Abrollumfang
rung/ Marking wheel / ring Lochkreis-ø (mm)/ tiefe Wheel circumference
Version Mittenloch-ø (mm) Inset (mm) load (kg) (mm)
Number of holes/
pcd (mm)/
center hole-Ø (mm)
002 19388 002 / ohne Ring 5/108/63,34 55 725 2255
Befestigungsmittel / Fixing elements
Nr. Art der Befestigungsmittel/ Bund Anzugsmoment Schaftlänge Artikel-Nr.
Type of fixing parts Profile Tourque (Nm) Length (mm) Part number
S01 Mutter M12x1,5 Kegel 60° 130 - 81010004
S02 Mutter M14x1,5 Kegel 60° 140 - 81010170
S03 Serienschraube M14x1,5 Kegel 60° 140 31 Serie
S04 Mutter M12x1,5 Kegel 60° 135 - 81010004
S05 Mutter M12x1,5 Kegel 60° 140 - 81010004
S06 Mutter M14x1,5 Kegel 60° 170 - 81010170
Verwendungsbereich / Application
Hersteller/Manufacturer Ford
Land Rover
Volvo
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002069
Anlage 02 annex 02 Prüfbericht / Test Report Nr.55066421 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8JX18H2 Typ / Type 19388
Hersteller / Manufacturer O.Z. Spa

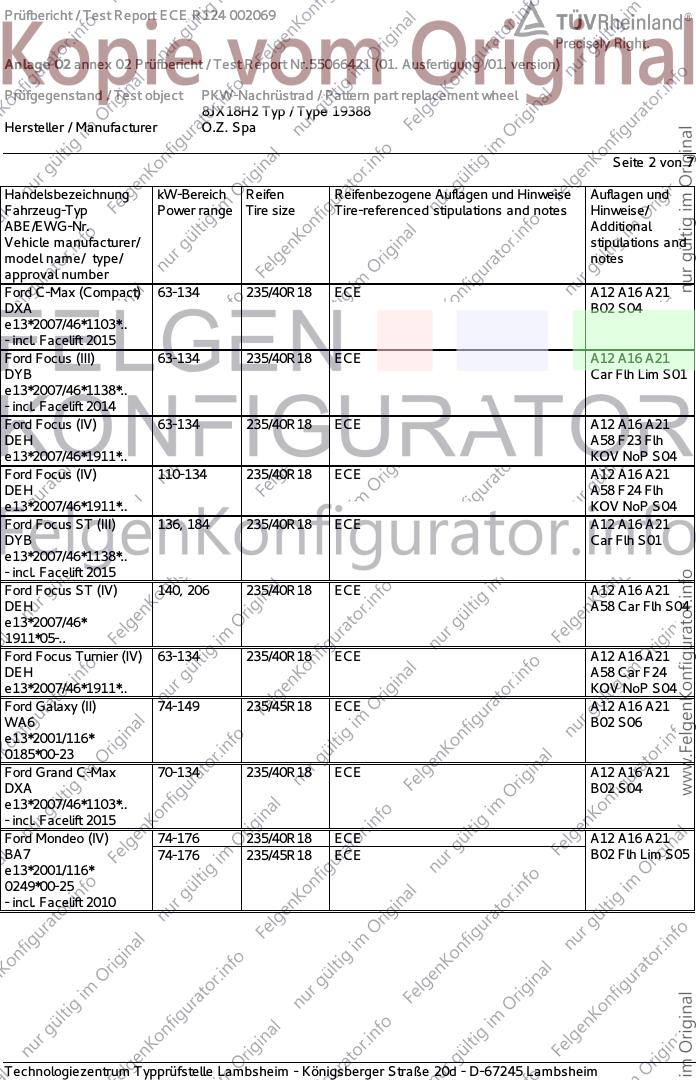

Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Power range Tire size Tire-referenced stipulations and notes Hinweise/
ABE/EWG-Nr. Additional
Vehicle manufacturer/ stipulations and
model name/ type/ notes
approval number
Ford C-Max (Compact) 63-134 235/40R18 ECE A12 A16 A21
DXA B02 S04
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Focus (III) 63-134 235/40R18 ECE A12 A16 A21
DYB Car Flh Lim S01
e13*2007/46*1138*..
- incl. Facelift 2014
Ford Focus (IV) 63-134 235/40R18 ECE A12 A16 A21
DEH A58 F23 Flh
e13*2007/46*1911*.. KOV NoP S04
Ford Focus (IV) 110-134 235/40R18 ECE A12 A16 A21
DEH A58 F24 Flh
e13*2007/46*1911*.. KOV NoP S04
Ford Focus ST (III) 136, 184 235/40R18 ECE A12 A16 A21
DYB Car Flh S01
e13*2007/46*1138*..
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 235/40R18 ECE A12 A16 A21
DEH A58 Car Flh S04
e13*2007/46*
1911*05-..
Ford Focus Turnier (IV) 63-134 235/40R18 ECE A12 A16 A21
DEH A58 Car F24
e13*2007/46*1911*.. KOV NoP S04
Ford Galaxy (II) 74-149 235/45R18 ECE A12 A16 A21
WA6 B02 S06
e13*2001/116*
0185*00-23
Ford Grand C-Max 70-134 235/40R18 ECE A12 A16 A21
DXA B02 S04
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Mondeo (IV) 74-176 235/40R18 ECE A12 A16 A21
BA7 74-176 235/45R18 ECE B02 Flh Lim S05
e13*2001/116*
0249*00-25
- incl. Facelift 2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002069
Anlage 02 annex 02 Prüfbericht / Test Report Nr.55066421 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8JX18H2 Typ / Type 19388
Hersteller / Manufacturer O.Z. Spa

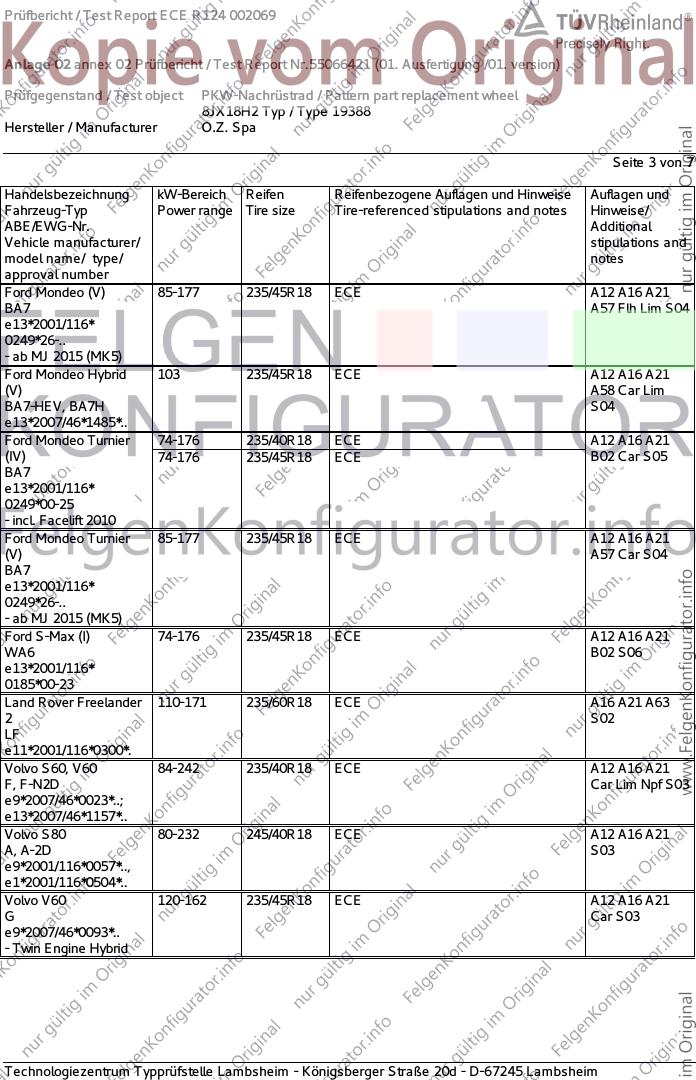

Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Power range Tire size Tire-referenced stipulations and notes Hinweise/
ABE/EWG-Nr. Additional
Vehicle manufacturer/ stipulations and
model name/ type/ notes
approval number
Ford Mondeo (V) 85-177 235/45R18 ECE A12 A16 A21
BA7 A57 Flh Lim S04
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Ford Mondeo Hybrid 103 235/45R18 ECE A12 A16 A21
(V) A58 Car Lim
BA7-HEV, BA7H S04
e13*2007/46*1485*..
Ford Mondeo Turnier 74-176 235/40R18 ECE A12 A16 A21
(IV) 74-176 235/45R18 ECE B02 Car S05
BA7
e13*2001/116*
0249*00-25
- incl. Facelift 2010
Ford Mondeo Turnier 85-177 235/45R18 ECE A12 A16 A21
(V) A57 Car S04
BA7
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 235/45R18 ECE A12 A16 A21
WA6 B02 S06
e13*2001/116*
0185*00-23
Land Rover Freelander 110-171 235/60R18 ECE A16 A21 A63
2 S02
LF
e11*2001/116*0300*.
Volvo S60, V60 84-242 235/40R18 ECE A12 A16 A21
F, F-N2D Car Lim Npf S03
e9*2007/46*0023*..;
e13*2007/46*1157*..
Volvo S80 80-232 245/40R18 ECE A12 A16 A21
A, A-2D S03
e9*2001/116*0057*..,
e1*2001/116*0504*..
Volvo V60 120-162 235/45R18 ECE A12 A16 A21
G Car S03
e9*2007/46*0093*..
- Twin Engine Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002069
Anlage 02 annex 02 Prüfbericht / Test Report Nr.55066421 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8JX18H2 Typ / Type 19388
Hersteller / Manufacturer O.Z. Spa

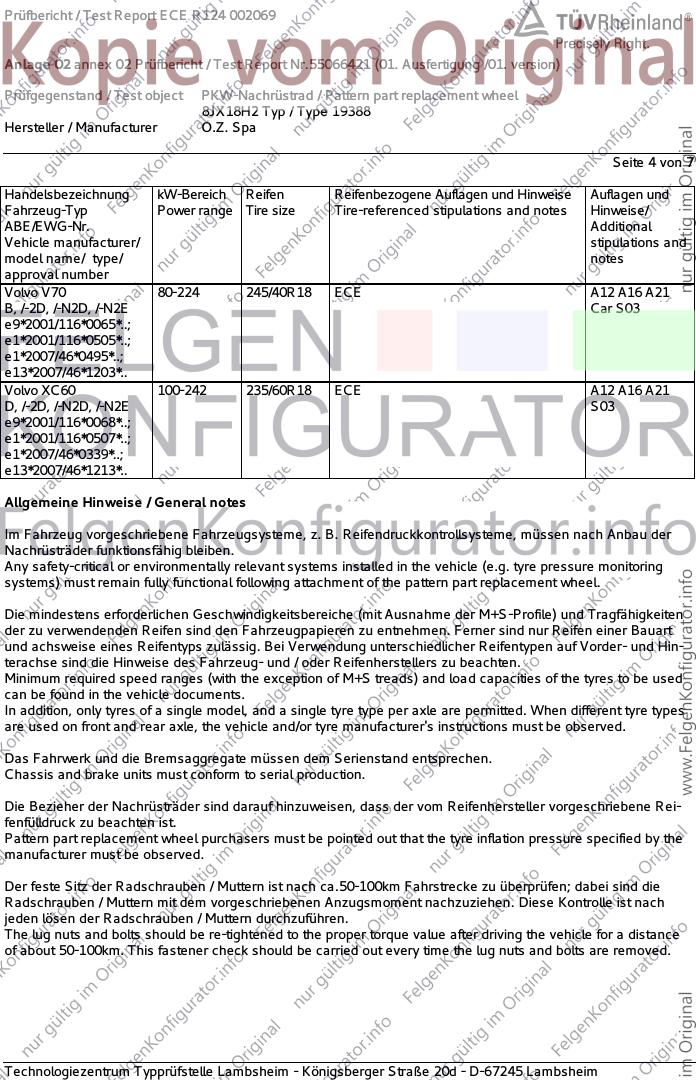

Seite 4 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Power range Tire size Tire-referenced stipulations and notes Hinweise/
ABE/EWG-Nr. Additional
Vehicle manufacturer/ stipulations and
model name/ type/ notes
approval number
Volvo V70 80-224 245/40R18 ECE A12 A16 A21
B, /-2D, /-N2D, /-N2E Car S03
e9*2001/116*0065*..;
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC60 100-242 235/60R18 ECE A12 A16 A21
D, /-2D, /-N2D, /-N2E S03
e9*2001/116*0068*..;
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Allgemeine Hinweise / General notes
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Nachrüsträder funktionsfähig bleiben.
Any safety-critical or environmentally relevant systems installed in the vehicle (e.g. tyre pressure monitoring
systems) must remain fully functional following attachment of the pattern part replacement wheel.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Tragfähigkeiten
der zu verwendenden Reifen sind den Fahrzeugpapieren zu entnehmen. Ferner sind nur Reifen einer Bauart
und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hin-
terachse sind die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Minimum required speed ranges (with the exception of M+S treads) and load capacities of the tyres to be used
can be found in the vehicle documents.
In addition, only tyres of a single model, and a single tyre type per axle are permitted. When different tyre types
are used on front and rear axle, the vehicle and/or tyre manufacturer's instructions must be observed.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Chassis and brake units must conform to serial production.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene Rei-
fenfülldruck zu beachten ist.
Pattern part replacement wheel purchasers must be pointed out that the tyre inflation pressure specified by the
manufacturer must be observed.
Der feste Sitz der Radschrauben / Muttern ist nach ca.50-100km Fahrstrecke zu überprüfen; dabei sind die
Radschrauben / Muttern mit dem vorgeschriebenen Anzugsmoment nachzuziehen. Diese Kontrolle ist nach
jeden lösen der Radschrauben / Muttern durchzuführen.
The lug nuts and bolts should be re-tightened to the proper torque value after driving the vehicle for a distance
of about 50-100km. This fastener check should be carried out every time the lug nuts and bolts are removed.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002069
Anlage 02 annex 02 Prüfbericht / Test Report Nr.55066421 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8JX18H2 Typ / Type 19388
Hersteller / Manufacturer O.Z. Spa

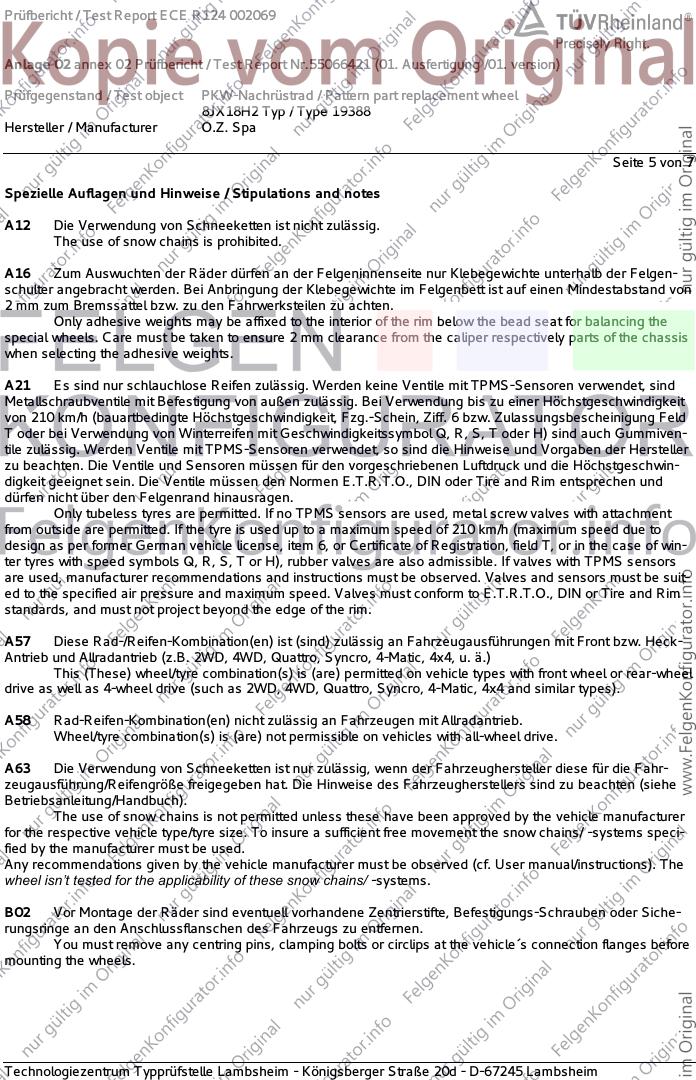

Seite 5 von 7
Spezielle Auflagen und Hinweise / Stipulations and notes
A12 Die Verwendung von Schneeketten ist nicht zulässig.
The use of snow chains is prohibited.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der Felgen-
schulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen Mindestabstand von
2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
Only adhesive weights may be affixed to the interior of the rim below the bead seat for balancing the
special wheels. Care must be taken to ensure 2 mm clearance from the caliper respectively parts of the chassis
when selecting the adhesive weights.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet, sind
Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer Höchstgeschwindigkeit
von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld
T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiven-
tile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller
zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwin-
digkeit geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
Only tubeless tyres are permitted. If no TPMS sensors are used, metal screw valves with attachment
from outside are permitted. If the tyre is used up to a maximum speed of 210 km/h (maximum speed due to
design as per former German vehicle license, item 6, or Certificate of Registration, field T, or in the case of win-
ter tyres with speed symbols Q, R, S, T or H), rubber valves are also admissible. If valves with TPMS sensors
are used, manufacturer recommendations and instructions must be observed. Valves and sensors must be suit-
ed to the specified air pressure and maximum speed. Valves must conform to E.T.R.T.O., DIN or Tire and Rim
standards, and must not project beyond the edge of the rim.
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw. Heck-
Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
This (These) wheel/tyre combination(s) is (are) permitted on vehicle types with front wheel or rear-wheel
drive as well as 4-wheel drive (such as 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 and similar types).
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Wheel/tyre combination(s) is (are) not permissible on vehicles with all-wheel drive.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die Fahr-
zeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu beachten (siehe
Betriebsanleitung/Handbuch).
The use of snow chains is not permitted unless these have been approved by the vehicle manufacturer
for the respective vehicle type/tyre size. To insure a sufficient free movement the snow chains/ -systems speci-
fied by the manufacturer must be used.
Any recommendations given by the vehicle manufacturer must be observed (cf. User manual/instructions). The
wheel isn’t tested for the applicability of these snow chains/ -systems.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder Siche-
rungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
You must remove any centring pins, clamping bolts or circlips at the vehicle´s connection flanges before
mounting the wheels.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002069
Anlage 02 annex 02 Prüfbericht / Test Report Nr.55066421 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8JX18H2 Typ / Type 19388
Hersteller / Manufacturer O.Z. Spa

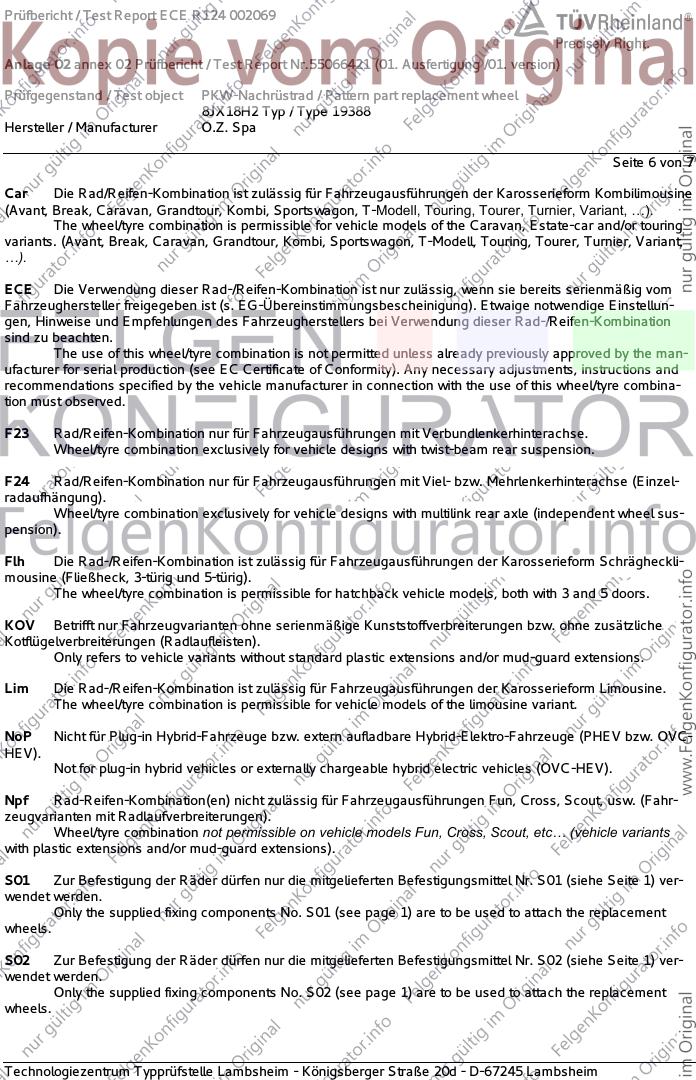

Seite 6 von 7
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kombilimousine
(Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier, Variant, …).
The wheel/tyre combination is permissible for vehicle models of the Caravan, Estate-car and/or touring
variants. (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier, Variant,
…).
ECE Die Verwendung dieser Rad-/Reifen-Kombination ist nur zulässig, wenn sie bereits serienmäßig vom
Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung). Etwaige notwendige Einstellun-
gen, Hinweise und Empfehlungen des Fahrzeugherstellers bei Verwendung dieser Rad-/Reifen-Kombination
sind zu beachten.
The use of this wheel/tyre combination is not permitted unless already previously approved by the man-
ufacturer for serial production (see EC Certificate of Conformity). Any necessary adjustments, instructions and
recommendations specified by the vehicle manufacturer in connection with the use of this wheel/tyre combina-
tion must observed.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Wheel/tyre combination exclusively for vehicle designs with twist-beam rear suspension.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse (Einzel-
radaufhängung).
Wheel/tyre combination exclusively for vehicle designs with multilink rear axle (independent wheel sus-
pension).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Schrägheckli-
mousine (Fließheck, 3-türig und 5-türig).
The wheel/tyre combination is permissible for hatchback vehicle models, both with 3 and 5 doors.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
Only refers to vehicle variants without standard plastic extensions and/or mud-guard extensions.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
The wheel/tyre combination is permissible for vehicle models of the limousine variant.
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-
HEV).
Not for plug-in hybrid vehicles or externally chargeable hybrid electric vehicles (OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw. (Fahr-
zeugvarianten mit Radlaufverbreiterungen).
Wheel/tyre combination not permissible on vehicle models Fun, Cross, Scout, etc… (vehicle variants
with plastic extensions and/or mud-guard extensions).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1) ver-
wendet werden.
Only the supplied fixing components No. S01 (see page 1) are to be used to attach the replacement
wheels.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1) ver-
wendet werden.
Only the supplied fixing components No. S02 (see page 1) are to be used to attach the replacement
wheels.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002069
Anlage 02 annex 02 Prüfbericht / Test Report Nr.55066421 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8JX18H2 Typ / Type 19388
Hersteller / Manufacturer O.Z. Spa

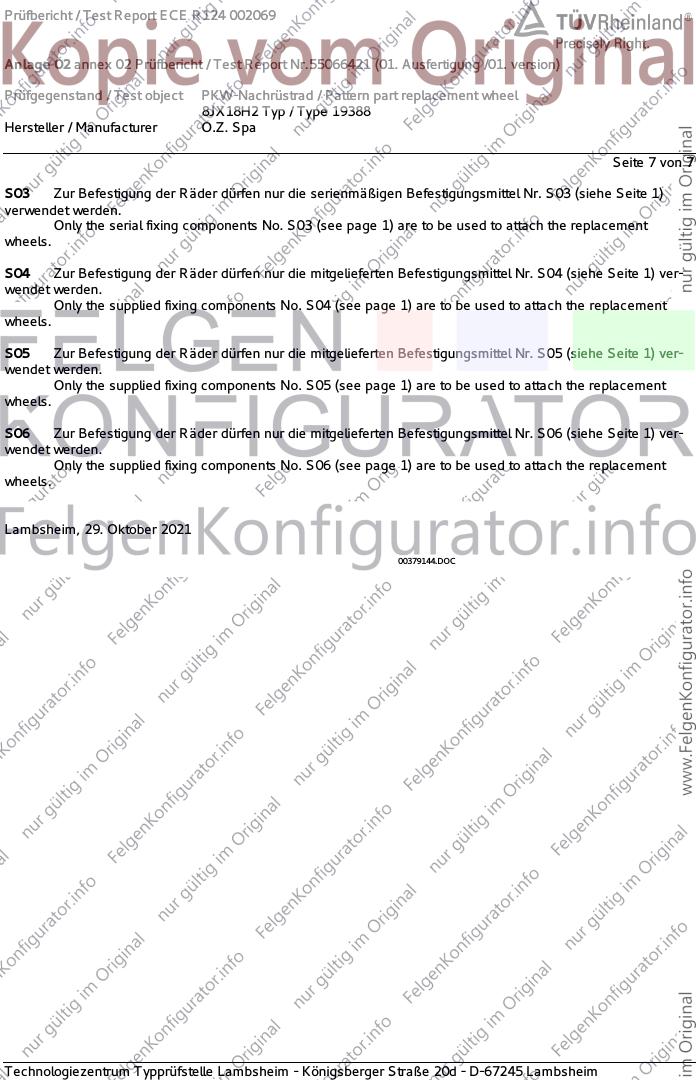

Seite 7 von 7
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
Only the serial fixing components No. S03 (see page 1) are to be used to attach the replacement
wheels.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1) ver-
wendet werden.
Only the supplied fixing components No. S04 (see page 1) are to be used to attach the replacement
wheels.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1) ver-
wendet werden.
Only the supplied fixing components No. S05 (see page 1) are to be used to attach the replacement
wheels.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1) ver-
wendet werden.
Only the supplied fixing components No. S06 (see page 1) are to be used to attach the replacement
wheels.
Lambsheim, 29. Oktober 2021
00379144.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
