Prüfbericht / Test Report ECE R124 002157
Anlage 03 annex 03 Prüfbericht / Test Report Nr.55052022 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0Jx19H2 Typ / Type B43-809
Hersteller / Manufacturer Brock Alloy Wheels Deutschland GmbH
Seite 1 von 7
Prüfgegenstand / Test object Dimensionsgleiches PKW-Nachrüstrad/
Pattern part replacement wheel
Ausfüh- Kennzeichnung Rad Lochzahl/ Einpress- Radlast Abrollumfang
rung/ Marking wheel Lochkreis-ø (mm)/ tiefe Wheel circumference
Version Mittenloch-ø (mm) Inset (mm) load (kg) (mm)
Number of holes/
pcd (mm)/
center hole-Ø (mm)
X7 B43-809 X7 5/108/63,4 55 750 2200
Befestigungsmittel / Fixing elements
Nr. Art der Befestigungsmittel/ Bund Anzugsmoment Schaftlänge
Type of fixing parts Profile Torque (Nm) Length (mm)
R124 E1*124R00/03*2157*00
S01 Serien-Schraube M14x1,5 Kegel 60° 140 31,5
S06 Serien-Schraube M14x1,5 Kegel 60° 140 33,5
Nr. Art der Befestigungsmittel/ Bund Anzugsmoment Gesamthöhe
Type of fixing parts Profile Torque (Nm) Total Height (mm)
S02 Mutter M14x1,5 Kegel 60° 140 33
Brock Typ: D13
S03 Serien-Mutter M14x1,5 Kegel 60° 220 37,3
für Leichtmetall-Räder ww
Brock Typ: D13CL10
S04 Serien-Mutter M12x1,5 Kegel 60° 130 -
für Leichtmetall-Räder ww
Brock Typ: D6
S05 Serien-Mutter M12x1,5 Kegel 60° 135 -
für Leichtmetall-Räder ww
Brock Typ: D6
S07 Mutter M12x1,5 Kegel 60° 135 34,5
Brock Typ: D6
S08 Mutter M12x1,5 Kegel 60° 140 34,5
Brock Typ: D6
Verwendungsbereich / Application
Hersteller/Manufacturer Ford
Land Rover
Volvo
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002157
Anlage 03 annex 03 Prüfbericht / Test Report Nr.55052022 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0Jx19H2 Typ / Type B43-809
Hersteller / Manufacturer Brock Alloy Wheels Deutschland GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Power range Tire size Tire-referenced stipulations and notes Hinweise/
ABE/EWG-Nr. Additional
Vehicle manufacturer/ stipulations and
model name/ type/ notes
approval number
Ford Focus ST (III) 136, 184 235/35R19 ECE A12 A21 A58
DYB A99 Car Flh S04
e13*2007/46*1138*..
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 235/35R19 ECE A12 A21 A58
DEH A99 Car Flh S05
e13*2007/46*
1911*05-..
Ford Galaxy (III) 88-177 245/45R19 ECE A12 A21 A57
WA6, WAH6 A99 MHy NoE
e13*2001/116* S03
R124 E1*124R00/03*2157*00
0185*24-..;
e13*2007/46*2374*..
- ab MJ 2016 (MK3)
Ford Mondeo (IV) 74-176 235/40R19 ECE A12 A21 A58
BA7 A99 B02 Flh Lim
e13*2001/116* S08
0249*00-25
- incl. Facelift 2010
Ford Mondeo (V) 110-177 235/40R19 ECE A12 A21 A57
BA7 A99 Flh Lim S05
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Ford Mondeo Hybrid 103 235/40R19 ECE A12 A21 A58
(V) A99 Car Lim
BA7-HEV, BA7H S07
e13*2007/46*1485*..
Ford Mondeo Turnier 74-176 235/40R19 ECE A12 A21 A58
(IV) A99 B02 Car
BA7 S08
e13*2001/116*
0249*00-25
- incl. Facelift 2010
Ford Mondeo Turnier 110-177 235/40R19 ECE A12 A21 A57
(V) A99 Car S05
BA7
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (II) 88-177 245/45R19 ECE A12 A21 A57
WA6, WAH6 A99 MHy NoE
e13*2001/116* S03
0185*24-..;
e13*2007/46*2374*..
- ab MJ 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002157
Anlage 03 annex 03 Prüfbericht / Test Report Nr.55052022 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0Jx19H2 Typ / Type B43-809
Hersteller / Manufacturer Brock Alloy Wheels Deutschland GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Power range Tire size Tire-referenced stipulations and notes Hinweise/
ABE/EWG-Nr. Additional
Vehicle manufacturer/ stipulations and
model name/ type/ notes
approval number
Land Rover Freelander 110-171 235/55R19 ECE A12 A21 A99
2 S02
LF
e11*2001/116*0300*.
Volvo S60, V60 84-225 235/40R19 ECE A12 A21 A57
F, F-N2D A99 Car Lim Npf
e9*2007/46*0023*..; S01
e13*2007/46*1157*..
Volvo S60CC, V60CC 110-187 235/45R19 ECE A12 A21 A57
F A99 Car KMV
e9*2007/46*0023*.. Lim S01
R124 E1*124R00/03*2157*00
- Cross Country
Volvo S80 80-232 235/40R19 ECE A12 A21 A99
A, A-2D S01
e9*2001/116*0057*..,
e1*2001/116*0504*..
Volvo V60 120-162 235/40R19 ECE A12 A21 A56
G A99 Car S06
e9*2007/46*0093*..
- Twin Engine Hybrid
Volvo V60 CC 110-186 235/45R19 ECE A12 A21 A56
Z A99 Car KMV
e4*2007/46*1315*.. NBF NoP S06
- Cross Country
Volvo V70 80-224 235/40R19 ECE A12 A21 A99
B, /-2D, /-N2D, /-N2E Car X7V S01
e9*2001/116*0065*..;
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC60 100-242 235/55R19 ECE A12 A21 A57
D, /-2D, /-N2D, /-N2E A99 S01
e9*2001/116*0068*..;
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 235/45R19 ECE A12 A21 A99
B, /-2D, /-N2D, /-N2E Car KMV S01
e9*2001/116*0065*..;
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002157
Anlage 03 annex 03 Prüfbericht / Test Report Nr.55052022 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0Jx19H2 Typ / Type B43-809
Hersteller / Manufacturer Brock Alloy Wheels Deutschland GmbH
Seite 4 von 7
Allgemeine Hinweise / General notes
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Nachrüsträder funktionsfähig bleiben.
Any safety-critical or environmentally relevant systems installed in the vehicle (e.g. tyre pressure monitoring
systems) must remain fully functional following attachment of the pattern part replacement wheel.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Tragfähigkeiten
der zu verwendenden Reifen sind den Fahrzeugpapieren zu entnehmen. Ferner sind nur Reifen einer Bauart
und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hin-
terachse sind die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Minimum required speed ranges (with the exception of M+S treads) and load capacities of the tyres to be used
can be found in the vehicle documents.
In addition, only tyres of a single model, and a single tyre type per axle are permitted. When different tyre types
are used on front and rear axle, the vehicle and/or tyre manufacturer's instructions must be observed.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
R124 E1*124R00/03*2157*00
Chassis and brake units must conform to serial production.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene Rei-
fenfülldruck zu beachten ist.
Pattern part replacement wheel purchasers must be pointed out that the tyre inflation pressure specified by the
manufacturer must be observed.
Der feste Sitz der Radschrauben / Muttern ist nach ca.50-100km Fahrstrecke zu überprüfen; dabei sind die
Radschrauben / Muttern mit dem vorgeschriebenen Anzugsmoment nachzuziehen. Diese Kontrolle ist nach
jeden lösen der Radschrauben / Muttern durchzuführen.
The lug nuts and bolts should be re-tightened to the proper torque value after driving the vehicle for a distance
of about 50-100km. This fastener check should be carried out every time the lug nuts and bolts are removed.
Spezielle Auflagen und Hinweise / Stipulations and notes
A12 Die Verwendung von Schneeketten ist nicht zulässig.
The use of snow chains is prohibited.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet, sind
Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer Höchstgeschwindigkeit
von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld
T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiven-
tile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller
zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwin-
digkeit geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
Only tubeless tyres are permitted. If no TPMS sensors are used, metal screw valves with attachment
from outside are permitted. If the tyre is used up to a maximum speed of 210 km/h (maximum speed due to
design as per former German vehicle license, item 6, or Certificate of Registration, field T, or in the case of win-
ter tyres with speed symbols Q, R, S, T or H), rubber valves are also admissible. If valves with TPMS sensors
are used, manufacturer recommendations and instructions must be observed. Valves and sensors must be suit-
ed to the specified air pressure and maximum speed. Valves must conform to E.T.R.T.O., DIN or Tire and Rim
standards, and must not project beyond the edge of the rim.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002157
Anlage 03 annex 03 Prüfbericht / Test Report Nr.55052022 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0Jx19H2 Typ / Type B43-809
Hersteller / Manufacturer Brock Alloy Wheels Deutschland GmbH
Seite 5 von 7
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B. 4WD,
Quattro, Syncro, 4-Matic, 4x4 u. ä.)
The wheel/tyre combination is only permissible on vehicle models with all-wheel drive (e.g. 4WD, Quat-
tro, Syncro, 4-Matic, 4x4 and similar).
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw. Heck-
Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
This (These) wheel/tyre combination(s) is (are) permitted on vehicle types with front wheel or rear-wheel
drive as well as 4-wheel drive (such as 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 and similar types).
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Wheel/tyre combination(s) is (are) not permissible on vehicles with all-wheel drive.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett ange-
bracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand von 2 mm
zum Bremssattel zu achten.
To balance the wheels only adhesive weights may be attached on the rim at the rim outside. The selec-
R124 E1*124R00/03*2157*00
tion and placement of adhesive weights is to pay attention to a distance of 2 mm from the brake caliper.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder Siche-
rungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
You must remove any centring pins, clamping bolts or circlips at the vehicle´s connection flanges before
mounting the wheels.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kombilimousine
(Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier, Variant, …).
The wheel/tyre combination is permissible for vehicle models of the Caravan, Estate-car and/or touring
variants. (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier, Variant,
…).
ECE Die Verwendung dieser Rad-/Reifen-Kombination ist nur zulässig, wenn sie bereits serienmäßig vom
Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung). Etwaige notwendige Einstellun-
gen, Hinweise und Empfehlungen des Fahrzeugherstellers bei Verwendung dieser Rad-/Reifen-Kombination
sind zu beachten.
The use of this wheel/tyre combination is not permitted unless already previously approved by the man-
ufacturer for serial production (see EC Certificate of Conformity). Any necessary adjustments, instructions and
recommendations specified by the vehicle manufacturer in connection with the use of this wheel/tyre combina-
tion must observed.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Schrägheckli-
mousine (Fließheck, 3-türig und 5-türig).
The wheel/tyre combination is permissible for hatchback vehicle models, both with 3 and 5 doors.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen Kot-
flügelverbreiterungen (Radlaufleisten).
Only refers to vehicle variants with standard plastic extensions and/or mud-guard extensions.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
The wheel/tyre combination is permissible for vehicle models of the limousine variant.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
Also permissible for vehicle models with Hybriddrive (hybrid electric vehicle).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002157
Anlage 03 annex 03 Prüfbericht / Test Report Nr.55052022 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0Jx19H2 Typ / Type B43-809
Hersteller / Manufacturer Brock Alloy Wheels Deutschland GmbH

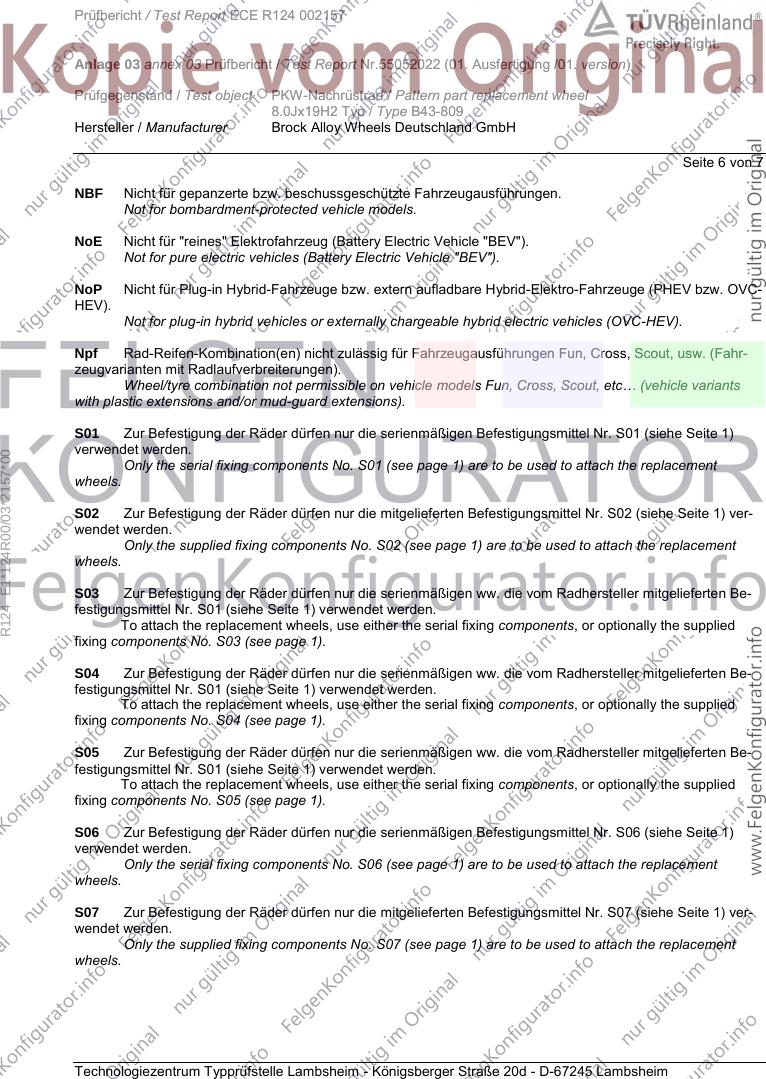

Seite 6 von 7
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
Not for bombardment-protected vehicle models.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
Not for pure electric vehicles (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-
HEV).
Not for plug-in hybrid vehicles or externally chargeable hybrid electric vehicles (OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw. (Fahr-
zeugvarianten mit Radlaufverbreiterungen).
Wheel/tyre combination not permissible on vehicle models Fun, Cross, Scout, etc… (vehicle variants
with plastic extensions and/or mud-guard extensions).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
R124 E1*124R00/03*2157*00
Only the serial fixing components No. S01 (see page 1) are to be used to attach the replacement
wheels.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1) ver-
wendet werden.
Only the supplied fixing components No. S02 (see page 1) are to be used to attach the replacement
wheels.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen ww. die vom Radhersteller mitgelieferten Be-
festigungsmittel Nr. S01 (siehe Seite 1) verwendet werden.
To attach the replacement wheels, use either the serial fixing components, or optionally the supplied
fixing components No. S03 (see page 1).
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen ww. die vom Radhersteller mitgelieferten Be-
festigungsmittel Nr. S01 (siehe Seite 1) verwendet werden.
To attach the replacement wheels, use either the serial fixing components, or optionally the supplied
fixing components No. S04 (see page 1).
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen ww. die vom Radhersteller mitgelieferten Be-
festigungsmittel Nr. S01 (siehe Seite 1) verwendet werden.
To attach the replacement wheels, use either the serial fixing components, or optionally the supplied
fixing components No. S05 (see page 1).
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
Only the serial fixing components No. S06 (see page 1) are to be used to attach the replacement
wheels.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1) ver-
wendet werden.
Only the supplied fixing components No. S07 (see page 1) are to be used to attach the replacement
wheels.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002157
Anlage 03 annex 03 Prüfbericht / Test Report Nr.55052022 (01. Ausfertigung /01. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
8.0Jx19H2 Typ / Type B43-809
Hersteller / Manufacturer Brock Alloy Wheels Deutschland GmbH

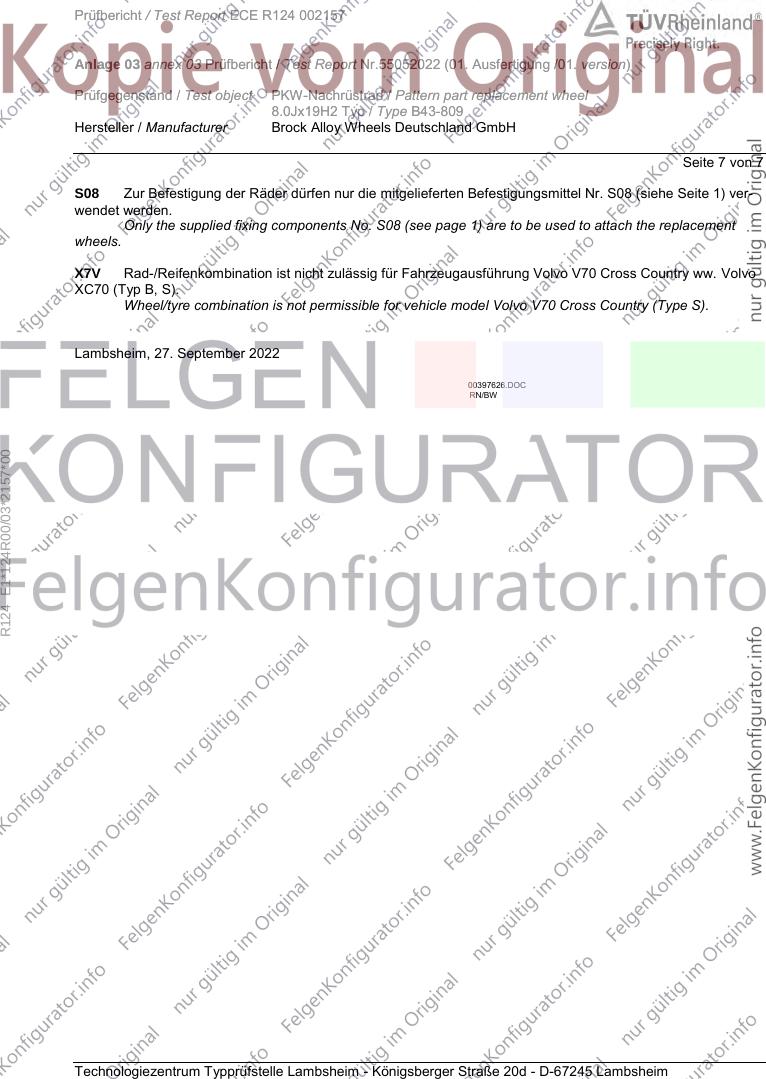

Seite 7 von 7
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1) ver-
wendet werden.
Only the supplied fixing components No. S08 (see page 1) are to be used to attach the replacement
wheels.
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country ww. Volvo
XC70 (Typ B, S).
Wheel/tyre combination is not permissible for vehicle model Volvo V70 Cross Country (Type S).
Lambsheim, 27. September 2022
00397626.DOC
RN/BW
R124 E1*124R00/03*2157*00
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
