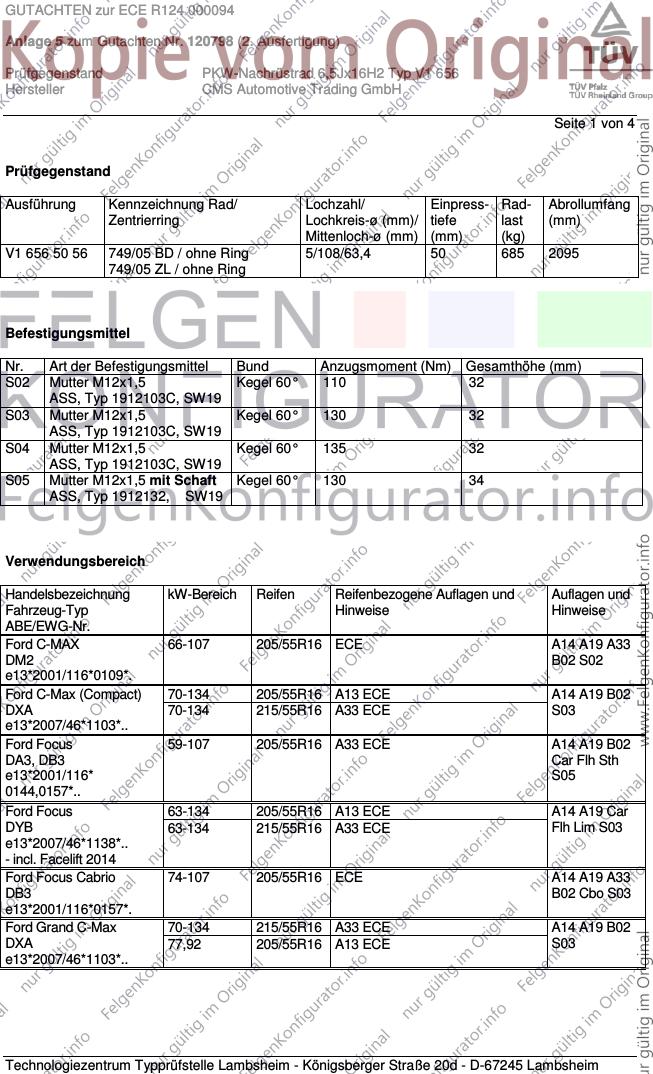

GUTACHTEN zur ECE R124 000094
Anlage 5 zum Gutachten Nr. 120798 (2. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 1 von 4
Prüfgegenstand
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
V1 656 50 56 749/05 BD / ohne Ring 5/108/63,4 50 685 2095
749/05 ZL / ohne Ring
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Gesamthöhe (mm)
S02 Mutter M12x1,5 Kegel 60° 110 32
ASS, Typ 1912103C, SW19
S03 Mutter M12x1,5 Kegel 60° 130 32
ASS, Typ 1912103C, SW19
S04 Mutter M12x1,5 Kegel 60° 135 32
ASS, Typ 1912103C, SW19
S05 Mutter M12x1,5 mit Schaft Kegel 60° 130 34
ASS, Typ 1912132, SW19
Verwendungsbereich
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/55R16 ECE A14 A19 A33
DM2 B02 S02
e13*2001/116*0109*.
Ford C-Max (Compact) 70-134 205/55R16 A13 ECE A14 A19 B02
DXA 70-134 215/55R16 A33 ECE S03
e13*2007/46*1103*..
Ford Focus 59-107 205/55R16 A33 ECE A14 A19 B02
DA3, DB3 Car Flh Sth
e13*2001/116* S05
0144,0157*..
Ford Focus 63-134 205/55R16 A13 ECE A14 A19 Car
DYB 63-134 215/55R16 A33 ECE Flh Lim S03
e13*2007/46*1138*..
- incl. Facelift 2014
Ford Focus Cabrio 74-107 205/55R16 ECE A14 A19 A33
DB3 B02 Cbo S03
e13*2001/116*0157*.
Ford Grand C-Max 70-134 215/55R16 A33 ECE A14 A19 B02
DXA 77,92 205/55R16 A13 ECE S03
e13*2007/46*1103*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000094
Anlage 5 zum Gutachten Nr. 120798 (2. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (I) 100-147 235/60R16 ECE A13 A14 A19
DM2 B02 S05
e13*2001/116*0109*19-31
Ford Kuga (II) 110 215/65R16 ECE A13 A14 A19
DM2 110 235/60R16 ECE A58 NoD S04
e13*2001/116*0109*31-..
- ab Modell 2013
Ford Mondeo 85-177 215/60R16 ECE A14 A19 A58
BA7 A91 Flh Lim
e13*2001/116*0249*26-.. S04
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 85-177 215/60R16 ECE A14 A19 A58
BA7 A91 Car S04
e13*2001/116*0249*26-..
- ab MJ 2015 (MK5)
Ford Transit/Tourneo 55-125 205/60R16 ECE A14 A19 A58
Connect 55-125 215/55R16 ECE A91 Car S04
PJ2, PU2
e1*2001/116*0207*16-..;
e1*2007/46*0272*04-..
ab Modell 2014
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Nachrüsträder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000094
Anlage 5 zum Gutachten Nr. 120798 (2. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 3 von 4
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits
serienmäßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung).
Etwaige notwendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei
Verwendung dieser Rad/Reifen-Kombination sind zu beachten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Radbefestigungsteile (siehe Seite 1)
verwendet werden. Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radmuttern durch
einen kalibrierten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die
Radbefestigungsteile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Radbefestigungsteile (siehe Seite 1)
verwendet werden. Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radmuttern durch
einen kalibrierten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die
Radbefestigungsteile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Radbefestigungsteile (siehe Seite 1)
verwendet werden. Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radmuttern durch
einen kalibrierten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die
Radbefestigungsteile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000094
Anlage 5 zum Gutachten Nr. 120798 (2. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 4 von 4
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Radbefestigungsteile (siehe Seite 1)
verwendet werden. Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radmuttern durch
einen kalibrierten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die
Radbefestigungsteile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Lambsheim, 4. September 2015
00234793.DOC
