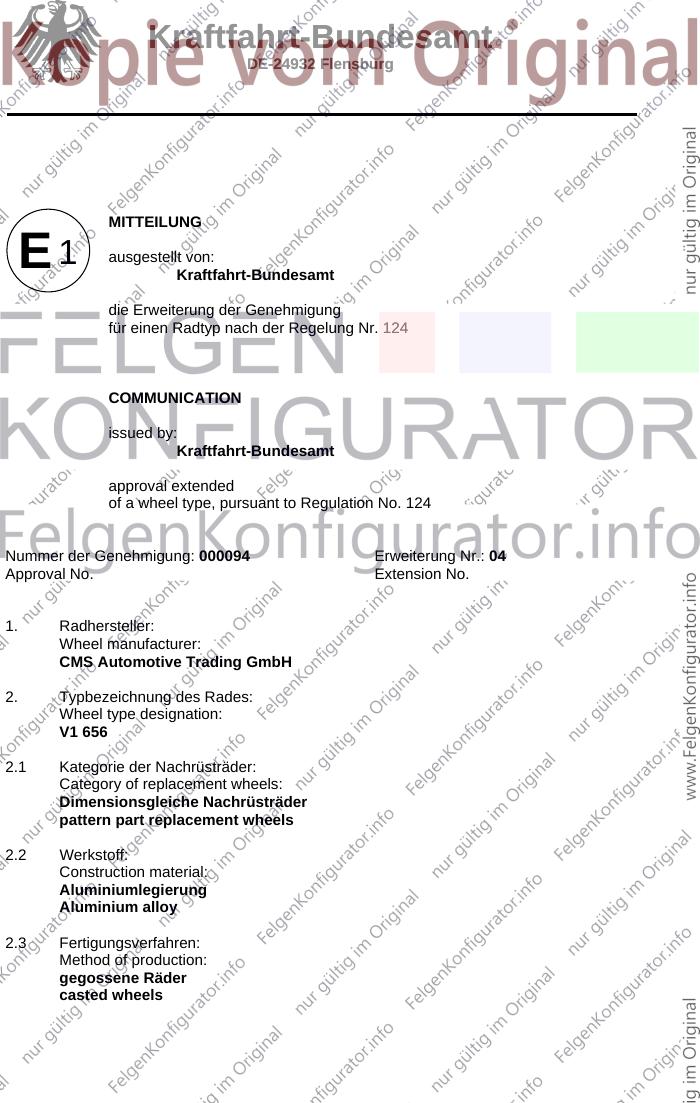

Kraftfahrt-Bundesamt
DE-24932 Flensburg
MITTEILUNG
E1 ausgestellt von:
Kraftfahrt-Bundesamt
die Erweiterung der Genehmigung
für einen Radtyp nach der Regelung Nr. 124
COMMUNICATION
issued by:
Kraftfahrt-Bundesamt
approval extended
of a wheel type, pursuant to Regulation No. 124
Nummer der Genehmigung: 000094 Erweiterung Nr.: 04
Approval No. Extension No.
1. Radhersteller:
Wheel manufacturer:
CMS Automotive Trading GmbH
2. Typbezeichnung des Rades:
Wheel type designation:
V1 656
2.1 Kategorie der Nachrüsträder:
Category of replacement wheels:
Dimensionsgleiche Nachrüsträder
pattern part replacement wheels
2.2 Werkstoff:
Construction material:
Aluminiumlegierung
Aluminium alloy
2.3 Fertigungsverfahren:
Method of production:
gegossene Räder
casted wheels
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 000094, Erweiterung 04
Approval No.:
2.4 Kennung der Felgenkontur:
Rim contour designation:
6,5 J
2.5 Einpresstiefe des Rades:
Wheel inset/outset:
siehe Prüfbericht Nr.0.7
see test report no.0.7
2.6 Radbefestigung:
Wheel attachment:
serienmäßige Befestigungsmittel des Fahrzeugherstellers und mitgelieferte
Befestigungsmittel des Radherstellers
original mounting parts of the vehicle manufacturer and delivered mounting parts
of the wheel manufacturer
2.7 Maximale Radlast und Abrollumfang:
Maximum wheel load and respective theoretical rolling circumference:
siehe Prüfbericht Nr. 0.9
see test report no. 0.9
3. Name und Anschrift des Herstellers:
Manufacturer‘s name and address:
CMS Automotive Trading GmbH
DE - 68789 St. Leon-Rot
4. Gegebenenfalls Name und Anschrift des Vertreters des Herstellers:
If applicable, name and address of manufacturer‘s representative:
entfällt
not applicable
5. Datum, an dem das Rad für die Genehmigungsprüfung vorgeführt wurde:
Date on which the wheel was submitted for approval tests:
ab 05/2012
from 05/2012
6. Technischer Dienst, der die Prüfungen für die Genehmigung durchführt:
Technical Service responsible for carrying out the approval test:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51101 Köln
7. Datum des Gutachtens des Technischen Dienstes:
Date of test report issued by the Technical Service:
12.10.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 000094, Erweiterung 04
Approval No.:
8. Nummer des Gutachtens des Technischen Dienstes:
Number of report issued by that service:
55 0798 12 (5. Ausfertigung)
9. Bemerkungen:
Remarks:
entfällt
not applicable
10. Die Genehmigung wird erweitert
Approval extended
11. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
eine Ausführung kommt hinzu
Der Verwendungsbereich wird erweitert
further version added
range of application is extended
12. Ort: DE-24932 Flensburg
Place:
13. Datum: 15.12.2015
Date:
14. Unterschrift: Im Auftrag
Signature:
Frederik Maß
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 000094, Erweiterung 04
Approval No.:
15. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage erhältlich
ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
1. Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
2. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
3. Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Zum ECE-R124-Genehmigungsbogen Nr.: 000094, Erweiterung 04
To ECE-R124 approval certificate No.:
Ausgabedatum: 29.10.2012 letztes Änderungsdatum: 15.12.2015
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Radbeschreibung Nr.: Datum:
Wheel description document No.: Date:
V1 656 24.09.2012
V1 656 / CMS749-01/02/03/04 12.12.2012
V1 656 / CMS749-01/02/03/04/05 31.07.2014
V1 656 / CMS749-01/02/03/04/05/07 23.06.2015
letztes Änderungsdatum: 23.06.2015
last date of amendment:
3. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date:
55079812 21.09.2012
55079812 (2. Ausfertigung) 13.12.2012
55079812 (3.Ausfertigung) 29.11.2013
55079812 (4. Ausfertigung) 30.03.2014
55 0798 12 (5. Ausfertigung) 12.10.2015
4. Beschreibung der Änderungen:
Description of the modifications:
eine Ausführung kommt hinzu
Der Verwendungsbereich wird erweitert
further version added
range of application is extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nr. der Genehmigung: 000094, Erweiterung 04
Approval No.:
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungsunterla-
gen genau übereinstimmen. Die in der bisherigen Genehmigung enthaltenen Auflagen gelten
auch für diese Erweiterung.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
The individual production of serial fabrication must be in exact accordance with the approval
documents. The requirements contained in the previous approval are also valid for this
amendment.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

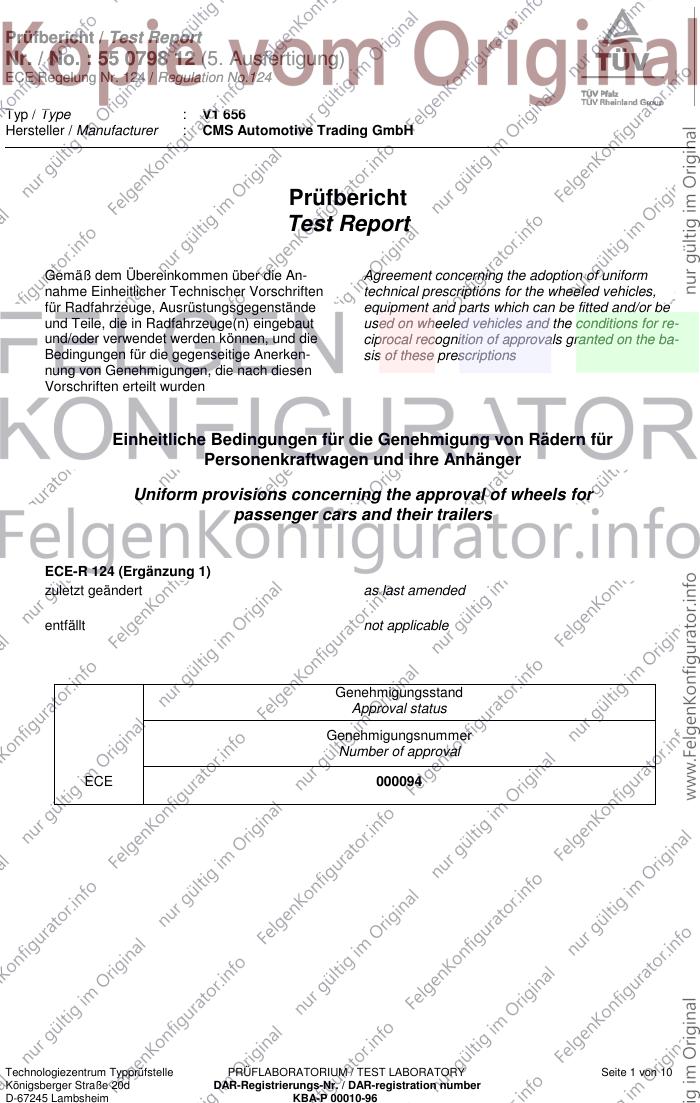

Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (5. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH
Prüfbericht
Test Report
Gemäß dem Übereinkommen über die An- Agreement concerning the adoption of uniform
nahme Einheitlicher Technischer Vorschriften technical prescriptions for the wheeled vehicles,
für Radfahrzeuge, Ausrüstungsgegenstände equipment and parts which can be fitted and/or be
und Teile, die in Radfahrzeuge(n) eingebaut used on wheeled vehicles and the conditions for re-
und/oder verwendet werden können, und die ciprocal recognition of approvals granted on the ba-
Bedingungen für die gegenseitige Anerken- sis of these prescriptions
nung von Genehmigungen, die nach diesen
Vorschriften erteilt wurden
Einheitliche Bedingungen für die Genehmigung von Rädern für
Personenkraftwagen und ihre Anhänger
Uniform provisions concerning the approval of wheels for
passenger cars and their trailers
ECE-R 124 (Ergänzung 1)
zuletzt geändert as last amended
entfällt not applicable
Genehmigungsstand
Approval status
Genehmigungsnummer
Number of approval
ECE 000094
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 1 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (5. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH
0. Allgemeine Angaben
General
0.1. Fabrikmarke : CMS Automotive Trading GmbH
(Firmenname des Herstellers)
Make (trade name of manufacturer)
0.2. Typbezeichnung des Rades : V1 656
Wheel type
0.3. Kategorie der Nachrüsträder : Dimensionsgleiche Nachrüsträder
Category of replacement wheels
0.4. Werkstoff : AlSi7Mg
Construction material
0.5. Fertigungsverfahren : Einteilige gegossene Leichtmetallräder
Method of produktion (Einzelheiten siehe Technische Beschreibung)
0.6. Kennung der Felgenkontur : 6,5 J x 16 H2
Rim contour designation
0.7 Einpresstiefe des Rades :
Wheel inset
Ausführung [mm] Einpresstiefe [mm]
5/108/63,4 50
5/112/57,1 33 ww. 42 ww. 46 ww. 50
5/114,3/66,1 50
0.8. Radbefestigung : Es werden die vom Fahrzeughersteller vorgesehenen
Wheel attachment Radbefestigungselemente für Leichtmetallräder und
die vom Radhersteller mitgelieferten Radbefesti-
gungsteile verwendet. Das Anzugdrehmoment ist den
Anlagen Verwendungsbereich zu entnehmen.
0.9 Maximale Radlast und zugeordneter : max. Radlast 685 kg bei 2095 mm Abrollumfang
theoretischer Abrollumfang
Maximum load capacity and respec-
tive theoretical rolling circumference
0.10 Name und Anschrift des Herstellers : CMS Automotive Trading GmbH
Manufacturer's name and address Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 2 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (5. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH

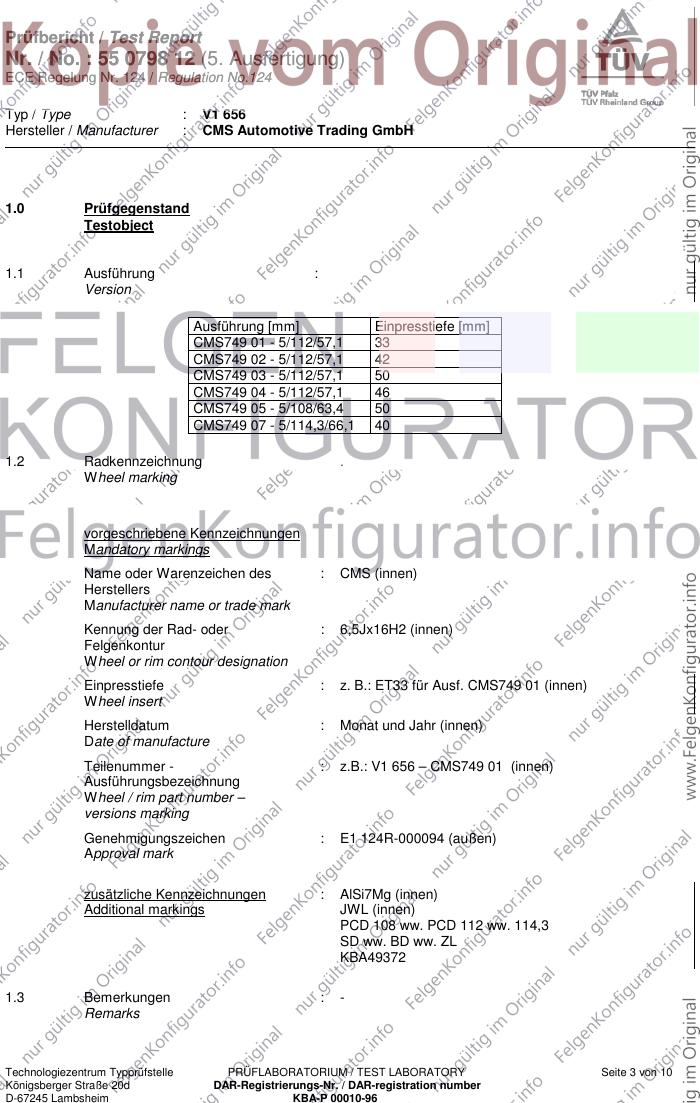

1.0 Prüfgegenstand
Testobject
1.1 Ausführung :
Version
Ausführung [mm] Einpresstiefe [mm]
CMS749 01 - 5/112/57,1 33
CMS749 02 - 5/112/57,1 42
CMS749 03 - 5/112/57,1 50
CMS749 04 - 5/112/57,1 46
CMS749 05 - 5/108/63,4 50
CMS749 07 - 5/114,3/66,1 40
1.2 Radkennzeichnung .
Wheel marking
vorgeschriebene Kennzeichnungen
Mandatory markings
Name oder Warenzeichen des : CMS (innen)
Herstellers
Manufacturer name or trade mark
Kennung der Rad- oder : 6,5Jx16H2 (innen)
Felgenkontur
Wheel or rim contour designation
Einpresstiefe : z. B.: ET33 für Ausf. CMS749 01 (innen)
Wheel insert
Herstelldatum : Monat und Jahr (innen)
Date of manufacture
Teilenummer - : z.B.: V1 656 – CMS749 01 (innen)
Ausführungsbezeichnung
Wheel / rim part number –
versions marking
Genehmigungszeichen : E1 124R-000094 (außen)
Approval mark
zusätzliche Kennzeichnungen : AlSi7Mg (innen)
Additional markings JWL (innen)
PCD 108 ww. PCD 112 ww. 114,3
SD ww. BD ww. ZL
KBA49372
1.3 Bemerkungen : -
Remarks
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 3 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (5. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH

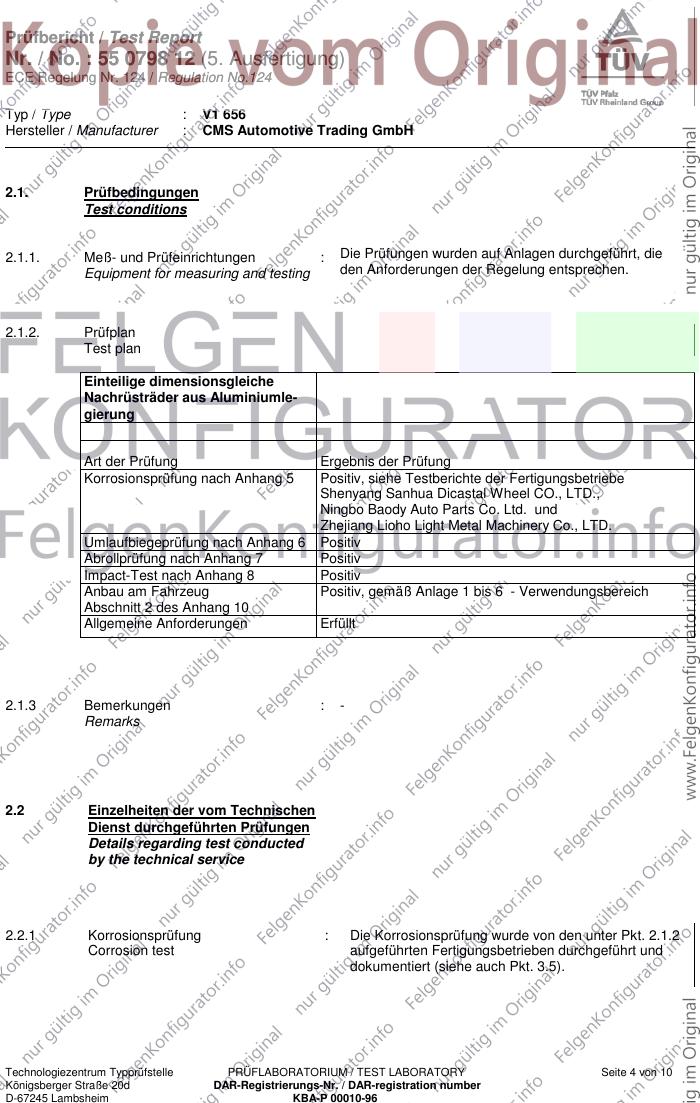

2.1. Prüfbedingungen
Test conditions
2.1.1. Meß- und Prüfeinrichtungen : Die Prüfungen wurden auf Anlagen durchgeführt, die
Equipment for measuring and testing den Anforderungen der Regelung entsprechen.
2.1.2. Prüfplan
Test plan
Einteilige dimensionsgleiche
Nachrüsträder aus Aluminiumle-
gierung
Art der Prüfung Ergebnis der Prüfung
Korrosionsprüfung nach Anhang 5 Positiv, siehe Testberichte der Fertigungsbetriebe
Shenyang Sanhua Dicastal Wheel CO., LTD.,
Ningbo Baody Auto Parts Co. Ltd. und
Zhejiang Lioho Light Metal Machinery Co., LTD.
Umlaufbiegeprüfung nach Anhang 6 Positiv
Abrollprüfung nach Anhang 7 Positiv
Impact-Test nach Anhang 8 Positiv
Anbau am Fahrzeug Positiv, gemäß Anlage 1 bis 6 - Verwendungsbereich
Abschnitt 2 des Anhang 10
Allgemeine Anforderungen Erfüllt
2.1.3 Bemerkungen : -
Remarks
2.2 Einzelheiten der vom Technischen
Dienst durchgeführten Prüfungen
Details regarding test conducted
by the technical service
2.2.1 Korrosionsprüfung : Die Korrosionsprüfung wurde von den unter Pkt. 2.1.2
Corrosion test aufgeführten Fertigungsbetrieben durchgeführt und
dokumentiert (siehe auch Pkt. 3.5).
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 4 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (5. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH
2.2.2 Umlaufbiegeprüfung :
Rotating bending test
Anschluss (mm) – Einpresstiefe Radlast Abrollumfang
Ausführung (mm) (kg) (mm)
V1 656 33 60S - 749/01 33 685 2095
V1 656 42 60S - 749/02 42 625 1960
V1 656 50 60S - 749/03 50 625 1930
V1 656 46 60S - 749/04 46 625 1930
V1 656 50 56 - 749/05 50 705 2025
V1 656 50 56 - 749/05-ZL 50 705 2025
V1 656 40 65 - 749/07-ZL 40 610 2098
2.2.3 Abrollprüfung :
Rolling test
Anschluss (mm) – Reifengrö- Einpresstiefe Radlast
Ausführung ße (mm) (kg)
V1 656 33 60S - 749/01 255/70R16 33 650
V1 656 50 60S - 749/03 255/70R16 50 650
V1 656 33 60S - 749/01 225/60R16 33 685
V1 656 50 60S - 749/03 225/60R16 50 685
V1 656 50 56 - 749/05-SD 235/60R16 50 705
V1 656 50 56 - 749/05-BD 255/70R16 50 705
2.2.4 Impact-Test :
Impact test
Anschluss (mm) – Reifengröße Einpresstiefe Radlast
Ausführung (mm) (kg)
V1 656 33 60S - 749/01-SD 185/50R16 33 730
V1 656 33 60S - 749/01-BD 185/50R16 33 685
V1 656 50 60S - 749/03 185/50R16 50 625
V1 656 46 60S - 749/04 185/50R16 46 625
V1 656 50 56 - 749/05 205/55R16 50 705
V1 656 50 56 - 749/05-ZL 205/55R16 50 705
V1 656 40 65 - 749/07-ZL 195/50R16 40 610
2.2.5 Wechseltorsionstest : -
Alternating torque test
2.2.6 Anbauprüfung und Dokumentation : Siehe Anlagen Verwendungsbereich
(Anhang 10 Punkt „2. Zusätzliche Nr. 1 – 3 (2. Ausfertigung) vom 04.09.2015,
Vorschriften“): Nr. 4 (4. Ausfertigung) vom 04.09.2015,
Vehicle fitment checks and docu- Nr. 5 (2. Ausfertigung) vom 04.09.2015
mentation (Appendig 10, Paragraph und Nr. 6 (1. Ausfertigung) vom 04.09.2015
„2. Additional Requirements“) zum Gutachten Nr. 55 0798 12 (5. Ausfertigung)
vom 12.10.2015.
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 5 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (5. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH

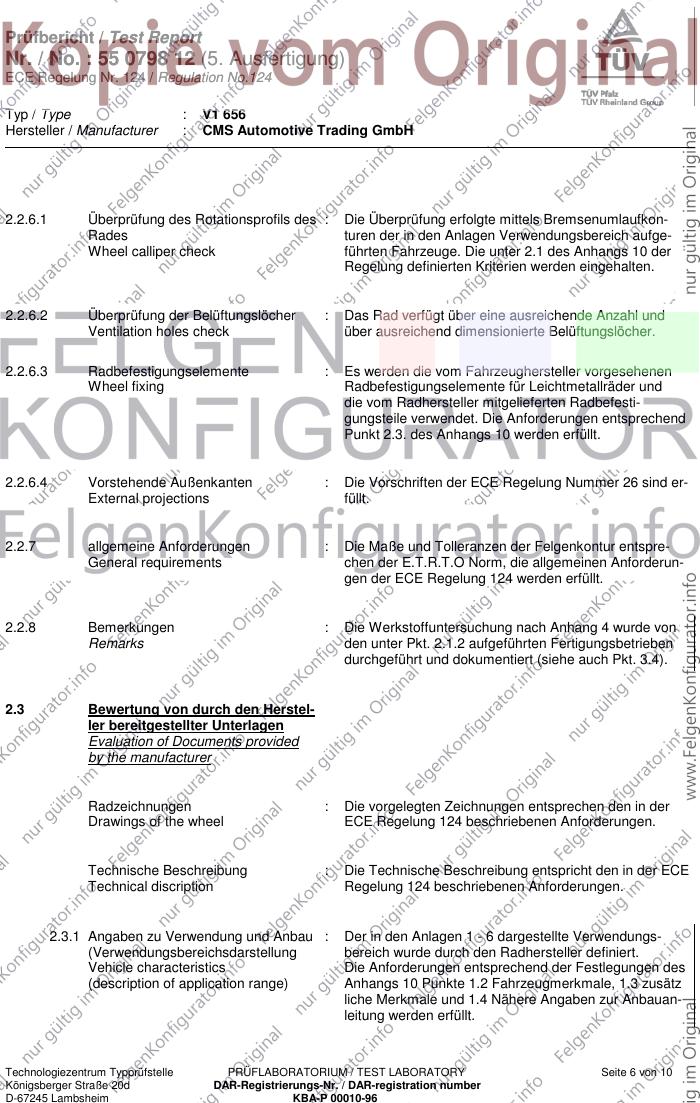

2.2.6.1 Überprüfung des Rotationsprofils des : Die Überprüfung erfolgte mittels Bremsenumlaufkon-
Rades turen der in den Anlagen Verwendungsbereich aufge-
Wheel calliper check führten Fahrzeuge. Die unter 2.1 des Anhangs 10 der
Regelung definierten Kriterien werden eingehalten.
2.2.6.2 Überprüfung der Belüftungslöcher : Das Rad verfügt über eine ausreichende Anzahl und
Ventilation holes check über ausreichend dimensionierte Belüftungslöcher.
2.2.6.3 Radbefestigungselemente : Es werden die vom Fahrzeughersteller vorgesehenen
Wheel fixing Radbefestigungselemente für Leichtmetallräder und
die vom Radhersteller mitgelieferten Radbefesti-
gungsteile verwendet. Die Anforderungen entsprechend
Punkt 2.3. des Anhangs 10 werden erfüllt.
2.2.6.4 Vorstehende Außenkanten : Die Vorschriften der ECE Regelung Nummer 26 sind er-
External projections füllt.
2.2.7 allgemeine Anforderungen : Die Maße und Tolleranzen der Felgenkontur entspre-
General requirements chen der E.T.R.T.O Norm, die allgemeinen Anforderun-
gen der ECE Regelung 124 werden erfüllt.
2.2.8 Bemerkungen : Die Werkstoffuntersuchung nach Anhang 4 wurde von
Remarks den unter Pkt. 2.1.2 aufgeführten Fertigungsbetrieben
durchgeführt und dokumentiert (siehe auch Pkt. 3.4).
2.3 Bewertung von durch den Herstel-
ler bereitgestellter Unterlagen
Evaluation of Documents provided
by the manufacturer
Radzeichnungen : Die vorgelegten Zeichnungen entsprechen den in der
Drawings of the wheel ECE Regelung 124 beschriebenen Anforderungen.
Technische Beschreibung : Die Technische Beschreibung entspricht den in der ECE
Technical discription Regelung 124 beschriebenen Anforderungen.
2.3.1 Angaben zu Verwendung und Anbau : Der in den Anlagen 1 - 6 dargestellte Verwendungs-
(Verwendungsbereichsdarstellung bereich wurde durch den Radhersteller definiert.
Vehicle characteristics Die Anforderungen entsprechend der Festlegungen des
(description of application range) Anhangs 10 Punkte 1.2 Fahrzeugmerkmale, 1.3 zusätz
liche Merkmale und 1.4 Nähere Angaben zur Anbauan-
leitung werden erfüllt.
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 6 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (5. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH

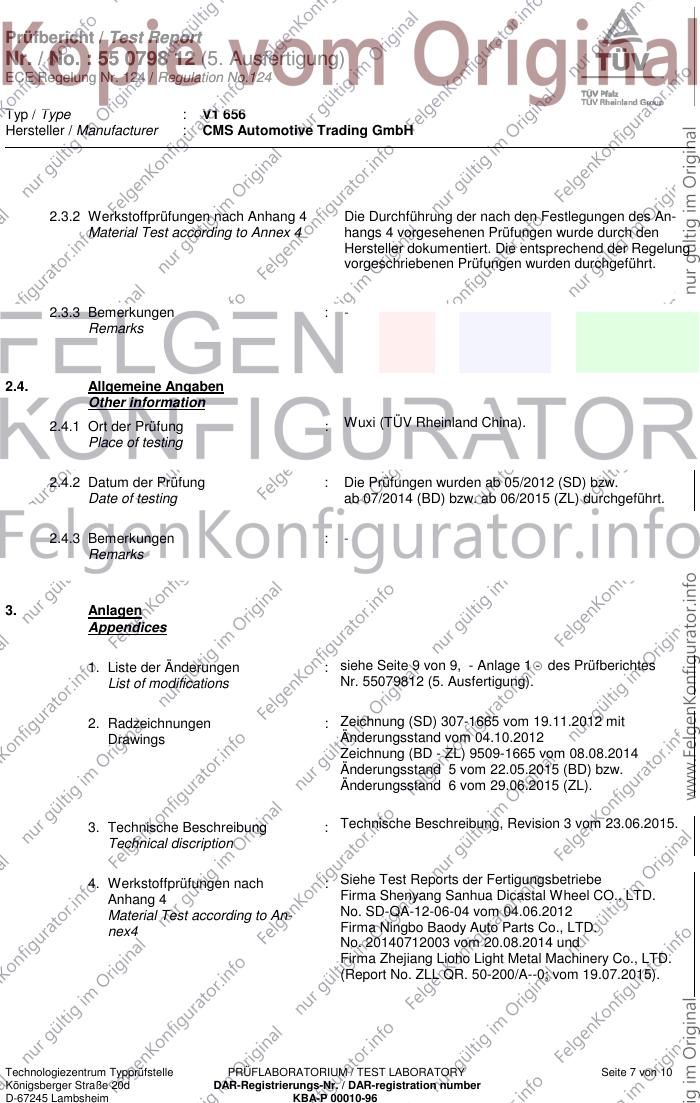

2.3.2 Werkstoffprüfungen nach Anhang 4 Die Durchführung der nach den Festlegungen des An-
Material Test according to Annex 4 hangs 4 vorgesehenen Prüfungen wurde durch den
Hersteller dokumentiert. Die entsprechend der Regelung
vorgeschriebenen Prüfungen wurden durchgeführt.
2.3.3 Bemerkungen : -
Remarks
2.4. Allgemeine Angaben
Other information
2.4.1 Ort der Prüfung : Wuxi (TÜV Rheinland China).
Place of testing
2.4.2 Datum der Prüfung : Die Prüfungen wurden ab 05/2012 (SD) bzw.
Date of testing ab 07/2014 (BD) bzw. ab 06/2015 (ZL) durchgeführt.
2.4.3 Bemerkungen : -
Remarks
3. Anlagen
Appendices
1. Liste der Änderungen : siehe Seite 9 von 9, - Anlage 1 - des Prüfberichtes
List of modifications Nr. 55079812 (5. Ausfertigung).
2. Radzeichnungen : Zeichnung (SD) 307-1665 vom 19.11.2012 mit
Drawings Änderungsstand vom 04.10.2012
Zeichnung (BD - ZL) 9509-1665 vom 08.08.2014
Änderungsstand 5 vom 22.05.2015 (BD) bzw.
Änderungsstand 6 vom 29.06.2015 (ZL).
3. Technische Beschreibung : Technische Beschreibung, Revision 3 vom 23.06.2015.
Technical discription
4. Werkstoffprüfungen nach : Siehe Test Reports der Fertigungsbetriebe
Anhang 4 Firma Shenyang Sanhua Dicastal Wheel CO., LTD.
Material Test according to An- No. SD-QA-12-06-04 vom 04.06.2012
nex4 Firma Ningbo Baody Auto Parts Co., LTD.
No. 20140712003 vom 20.08.2014 und
Firma Zhejiang Lioho Light Metal Machinery Co., LTD.
(Report No. ZLL QR. 50-200/A--0; vom 19.07.2015).
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 7 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (5. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH

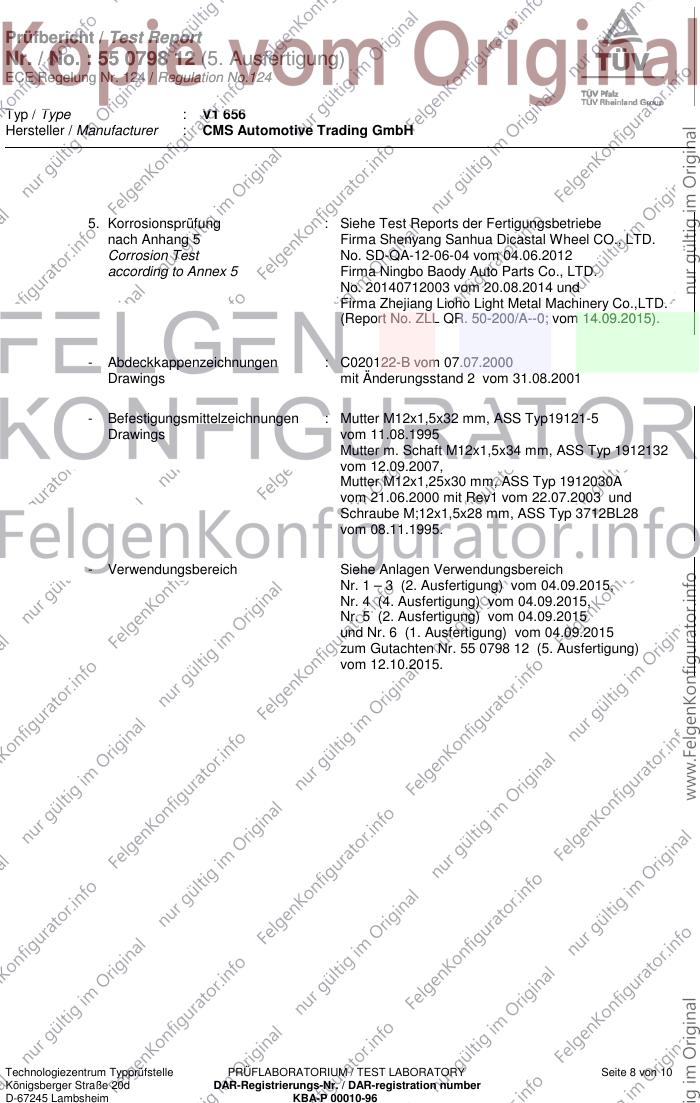

5. Korrosionsprüfung : Siehe Test Reports der Fertigungsbetriebe
nach Anhang 5 Firma Shenyang Sanhua Dicastal Wheel CO., LTD.
Corrosion Test No. SD-QA-12-06-04 vom 04.06.2012
according to Annex 5 Firma Ningbo Baody Auto Parts Co., LTD.
No. 20140712003 vom 20.08.2014 und
Firma Zhejiang Lioho Light Metal Machinery Co.,LTD.
(Report No. ZLL QR. 50-200/A--0; vom 14.09.2015).
- Abdeckkappenzeichnungen : C020122-B vom 07.07.2000
Drawings mit Änderungsstand 2 vom 31.08.2001
- Befestigungsmittelzeichnungen : Mutter M12x1,5x32 mm, ASS Typ19121-5
Drawings vom 11.08.1995
Mutter m. Schaft M12x1,5x34 mm, ASS Typ 1912132
vom 12.09.2007,
Mutter M12x1,25x30 mm, ASS Typ 1912030A
vom 21.06.2000 mit Rev1 vom 22.07.2003 und
Schraube M;12x1,5x28 mm, ASS Typ 3712BL28
vom 08.11.1995.
- Verwendungsbereich Siehe Anlagen Verwendungsbereich
Nr. 1 – 3 (2. Ausfertigung) vom 04.09.2015,
Nr. 4 (4. Ausfertigung) vom 04.09.2015,
Nr. 5 (2. Ausfertigung) vom 04.09.2015
und Nr. 6 (1. Ausfertigung) vom 04.09.2015
zum Gutachten Nr. 55 0798 12 (5. Ausfertigung)
vom 12.10.2015.
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 8 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (5. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH
Schlussbescheinigung
Statement of conformity
4.
Der in diesem Prüfbericht und den zugehörigen Anlagen beschriebene Typ entspricht der o.a.
Prüfspezifikation. (mit Ausnahme des Genehmigungszeichens)
The type described in this test report and the appendices attached are in compliance with the
Test Specification mentioned above.
Dieser Prüfbericht umfasst die Seiten 1 bis 9.
Dieser Prüfbericht darf nur vom Auftraggeber und nur in vollem Wortlaut vervielfältigt und weiter-
gegeben werden. Eine auszugsweise Vervielfältigung und Veröffentlichung des Prüfberichtes ist
nur nach schriftlicher Genehmigung des Prüflaboratoriums zulässig.
The Test Report comprises pages 1 to 9.
The Test Report shall be reproduced and published in full only and by the client only. It shall be
reproduced partially with the written permission of the Test Laboratory only.
PRÜFLABORATORIUM
TEST LABORATORY
akkreditiert von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes,
accredited by accreditation authority of Kraftfahrt-Bundesamt,
Bundesrepublik Deutschland
Federal Republic of Germany
Lambsheim, 12. Oktober 2015
Bohlander
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 9 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
Prüfbericht / Test Report
Nr. / No. : 55 0798 12 (5. Ausfertigung)
ECE Regelung Nr. 124 / Regulation No.124
Typ / Type : V1 656
Hersteller / Manufacturer : CMS Automotive Trading GmbH
Liste der Änderungen Anlage 1
List of modifications Appendix 1
Einzelheiten zum Antrag vom
More details for application of : Datum : 12. Oktober 2015
Date
Es wird berichtigt : -
Correction of
Es wird geändert : -
Modification of
Es wird hinzugefügt : Punkte 0.7 und 1.1: - weitere Radausführung -
Addition of V1 656 - 749/07
Punkte 1.1 und 2.2 - Ausführung V1 656 - 749/07 -
hinzu.
Punkt 2.2.6 Anbauprüfung und Dokumentation
(Anhang 10 Punkt „2. Zusätzliche Vorschriften“):
- Erweiterung des Verwendungsbereiches -
Anlage 1 – 3 (2. Ausfertigung) vom 04.09.2015
Anlage 4 (4. Ausfertigung) vom 04.09.2015
Anlage 5 (2. Ausfertigung) vom 04.09.2015
Anlage 6 (1. Ausfertigung) vom 04.09.2015
zum Gutachten Nr. 55 0798 12 (5. Ausfertigung).
Es entfällt : -
Deletion of
Technologiezentrum Typprüfstelle PRÜFLABORATORIUM / TEST LABORATORY Seite 10 von 10
Königsberger Straße 20d DAR-Registrierungs-Nr. / DAR-registration number
D-67245 Lambsheim KBA-P 00010-96
GUTACHTEN zur ECE R124 000094
Anlage 5 zum Gutachten Nr. 120798 (2. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 1 von 4
Prüfgegenstand
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
V1 656 50 56 749/05 BD / ohne Ring 5/108/63,4 50 685 2095
749/05 ZL / ohne Ring
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Gesamthöhe (mm)
S02 Mutter M12x1,5 Kegel 60° 110 32
ASS, Typ 1912103C, SW19
S03 Mutter M12x1,5 Kegel 60° 130 32
ASS, Typ 1912103C, SW19
S04 Mutter M12x1,5 Kegel 60° 135 32
ASS, Typ 1912103C, SW19
S05 Mutter M12x1,5 mit Schaft Kegel 60° 130 34
ASS, Typ 1912132, SW19
Verwendungsbereich
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/55R16 ECE A14 A19 A33
DM2 B02 S02
e13*2001/116*0109*.
Ford C-Max (Compact) 70-134 205/55R16 A13 ECE A14 A19 B02
DXA 70-134 215/55R16 A33 ECE S03
e13*2007/46*1103*..
Ford Focus 59-107 205/55R16 A33 ECE A14 A19 B02
DA3, DB3 Car Flh Sth
e13*2001/116* S05
0144,0157*..
Ford Focus 63-134 205/55R16 A13 ECE A14 A19 Car
DYB 63-134 215/55R16 A33 ECE Flh Lim S03
e13*2007/46*1138*..
- incl. Facelift 2014
Ford Focus Cabrio 74-107 205/55R16 ECE A14 A19 A33
DB3 B02 Cbo S03
e13*2001/116*0157*.
Ford Grand C-Max 70-134 215/55R16 A33 ECE A14 A19 B02
DXA 77,92 205/55R16 A13 ECE S03
e13*2007/46*1103*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000094
Anlage 5 zum Gutachten Nr. 120798 (2. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (I) 100-147 235/60R16 ECE A13 A14 A19
DM2 B02 S05
e13*2001/116*0109*19-31
Ford Kuga (II) 110 215/65R16 ECE A13 A14 A19
DM2 110 235/60R16 ECE A58 NoD S04
e13*2001/116*0109*31-..
- ab Modell 2013
Ford Mondeo 85-177 215/60R16 ECE A14 A19 A58
BA7 A91 Flh Lim
e13*2001/116*0249*26-.. S04
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 85-177 215/60R16 ECE A14 A19 A58
BA7 A91 Car S04
e13*2001/116*0249*26-..
- ab MJ 2015 (MK5)
Ford Transit/Tourneo 55-125 205/60R16 ECE A14 A19 A58
Connect 55-125 215/55R16 ECE A91 Car S04
PJ2, PU2
e1*2001/116*0207*16-..;
e1*2007/46*0272*04-..
ab Modell 2014
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Nachrüsträder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000094
Anlage 5 zum Gutachten Nr. 120798 (2. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 3 von 4
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
ECE Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn sie bereits
serienmäßig vom Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung).
Etwaige notwendige Einstellungen, Hinweise und Empfehlungen des Fahrzeugherstellers bei
Verwendung dieser Rad/Reifen-Kombination sind zu beachten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Radbefestigungsteile (siehe Seite 1)
verwendet werden. Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radmuttern durch
einen kalibrierten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die
Radbefestigungsteile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Radbefestigungsteile (siehe Seite 1)
verwendet werden. Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radmuttern durch
einen kalibrierten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die
Radbefestigungsteile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Radbefestigungsteile (siehe Seite 1)
verwendet werden. Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radmuttern durch
einen kalibrierten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die
Radbefestigungsteile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ECE R124 000094
Anlage 5 zum Gutachten Nr. 120798 (2. Ausfertigung)
Prüfgegenstand PKW-Nachrüstrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 4 von 4
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Radbefestigungsteile (siehe Seite 1)
verwendet werden. Es ist darauf hinzuweisen, dass das Anzugsdrehmoment für die Radmuttern durch
einen kalibrierten Drehmomentschlüssel einzustellen ist. Zudem ist darauf hinzuweisen, dass die
Radbefestigungsteile nach Zurücklegen einer Fahrstrecke von ca. 50 km nachzuziehen sind.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Lambsheim, 4. September 2015
00234793.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
