ECE Regelung Nr. 124 / Regulation No.124
Homologation nr. E1 124R-000890
Anlage Nr / Annex n 9
Hersteller /Manufacturer ETABETA SpA unipersonale
EUT/Type EROS 18 75
Technische Daten, Kurzfassung
Raddaten
Radtyp: EROS 18 75
Art des Rades: einteiliges Leichtmetallrad
Handelsmarke: Eta Beta
Montageposition: Vorder-und Hinterachse
Radausführung: 5V2
Radgröße: 7½Jx18H2
Rad-Einpresstiefe: 52,50 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 63,40 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 690 kg
bei Reifenabrollumfang: 2255 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Räder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : FORD
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
B4Y, B5Y, BWY, DA3, DA3- Radmutter, Kegelbund 60°, 120 Nm
CNG, DA3-LPG, DB3, DM2, Gewinde M12x1,5
DM2-CNG, DM2-LPG, DM2-N
PRÜFLABORATORIUM / TEST LABORATORY
DAR-Registrierungs-Nr. / DAR-registration number 1 of 4
KBA-P 00062-13
QUALILAB Srl
Via Trento, 87, 25020 - Capriano Del Colle (BS), info@qualilab.it, www.qualilab.it
ECE Regelung Nr. 124 / Regulation No.124
Homologation nr. E1 124R-000890
Anlage Nr / Annex n 9
Hersteller /Manufacturer ETABETA SpA unipersonale
EUT/Type EROS 18 75

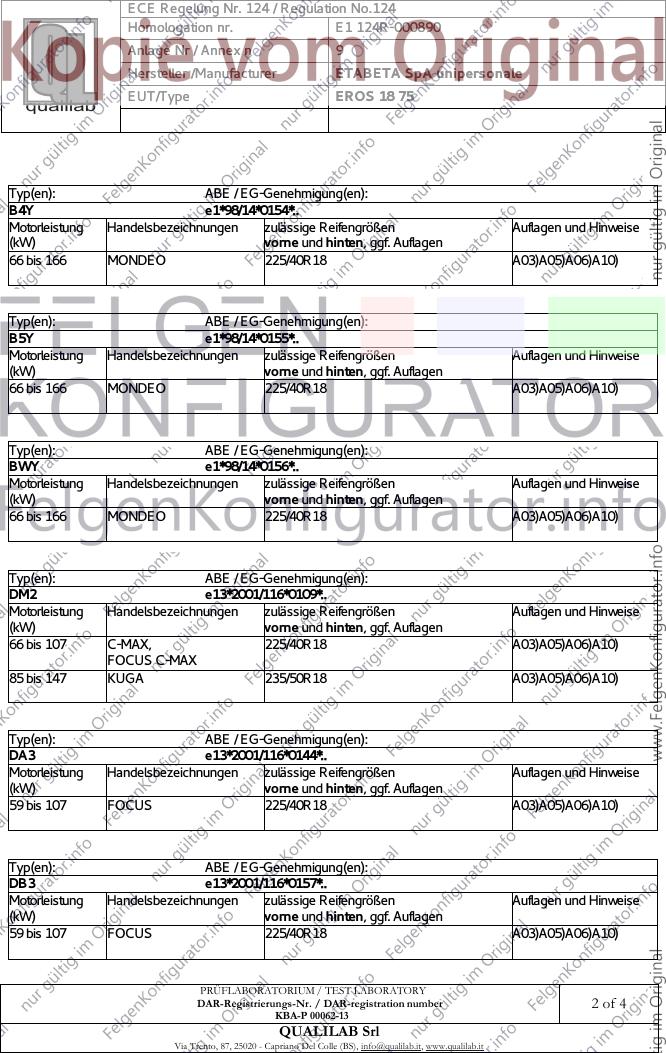

Typ(en): ABE / EG-Genehmigung(en):
B4Y e1*98/14*0154*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 166 MONDEO 225/40R18 A03)A05)A06)A10)
Typ(en): ABE / EG-Genehmigung(en):
B5Y e1*98/14*0155*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 166 MONDEO 225/40R18 A03)A05)A06)A10)
Typ(en): ABE / EG-Genehmigung(en):
BWY e1*98/14*0156*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 166 MONDEO 225/40R18 A03)A05)A06)A10)
Typ(en): ABE / EG-Genehmigung(en):
DM2 e13*2001/116*0109*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 107 C-MAX, 225/40R18 A03)A05)A06)A10)
FOCUS C-MAX
85 bis 147 KUGA 235/50R18 A03)A05)A06)A10)
Typ(en): ABE / EG-Genehmigung(en):
DA3 e13*2001/116*0144*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 107 FOCUS 225/40R18 A03)A05)A06)A10)
Typ(en): ABE / EG-Genehmigung(en):
DB3 e13*2001/116*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 107 FOCUS 225/40R18 A03)A05)A06)A10)
PRÜFLABORATORIUM / TEST LABORATORY
DAR-Registrierungs-Nr. / DAR-registration number 2 of 4
KBA-P 00062-13
QUALILAB Srl
Via Trento, 87, 25020 - Capriano Del Colle (BS), info@qualilab.it, www.qualilab.it
ECE Regelung Nr. 124 / Regulation No.124
Homologation nr. E1 124R-000890
Anlage Nr / Annex n 9
Hersteller /Manufacturer ETABETA SpA unipersonale
EUT/Type EROS 18 75

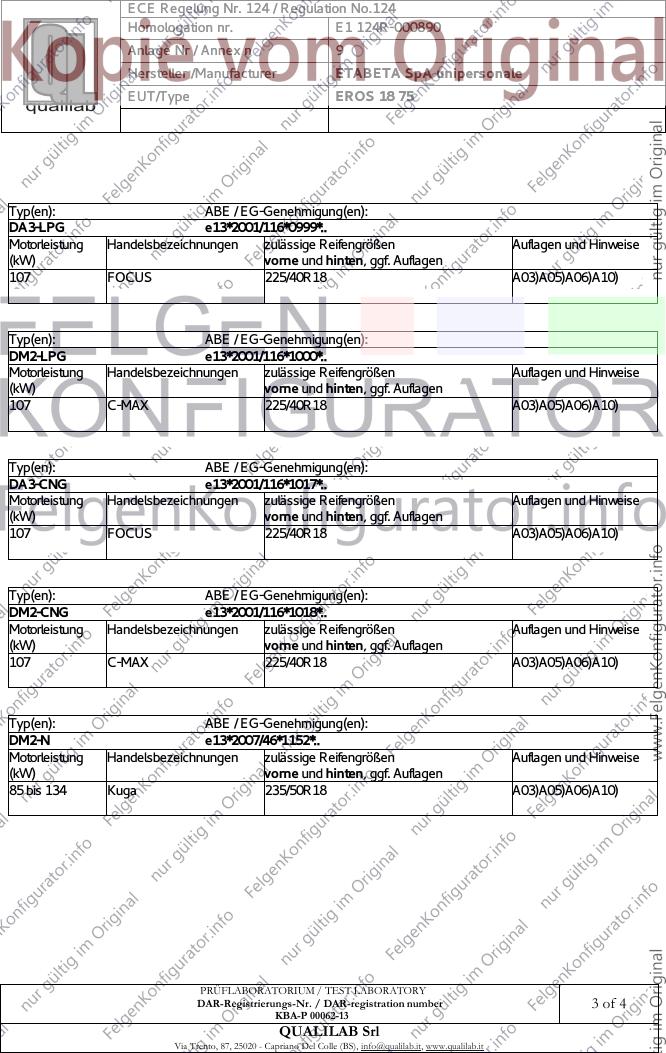

Typ(en): ABE / EG-Genehmigung(en):
DA3-LPG e13*2001/116*0999*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
107 FOCUS 225/40R18 A03)A05)A06)A10)
Typ(en): ABE / EG-Genehmigung(en):
DM2-LPG e13*2001/116*1000*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
107 C-MAX 225/40R18 A03)A05)A06)A10)
Typ(en): ABE / EG-Genehmigung(en):
DA3-CNG e13*2001/116*1017*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
107 FOCUS 225/40R18 A03)A05)A06)A10)
Typ(en): ABE / EG-Genehmigung(en):
DM2-CNG e13*2001/116*1018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
107 C-MAX 225/40R18 A03)A05)A06)A10)
Typ(en): ABE / EG-Genehmigung(en):
DM2-N e13*2007/46*1152*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 134 Kuga 235/50R18 A03)A05)A06)A10)
PRÜFLABORATORIUM / TEST LABORATORY
DAR-Registrierungs-Nr. / DAR-registration number 3 of 4
KBA-P 00062-13
QUALILAB Srl
Via Trento, 87, 25020 - Capriano Del Colle (BS), info@qualilab.it, www.qualilab.it
ECE Regelung Nr. 124 / Regulation No.124
Homologation nr. E1 124R-000890
Anlage Nr / Annex n 9
Hersteller /Manufacturer ETABETA SpA unipersonale
EUT/Type EROS 18 75

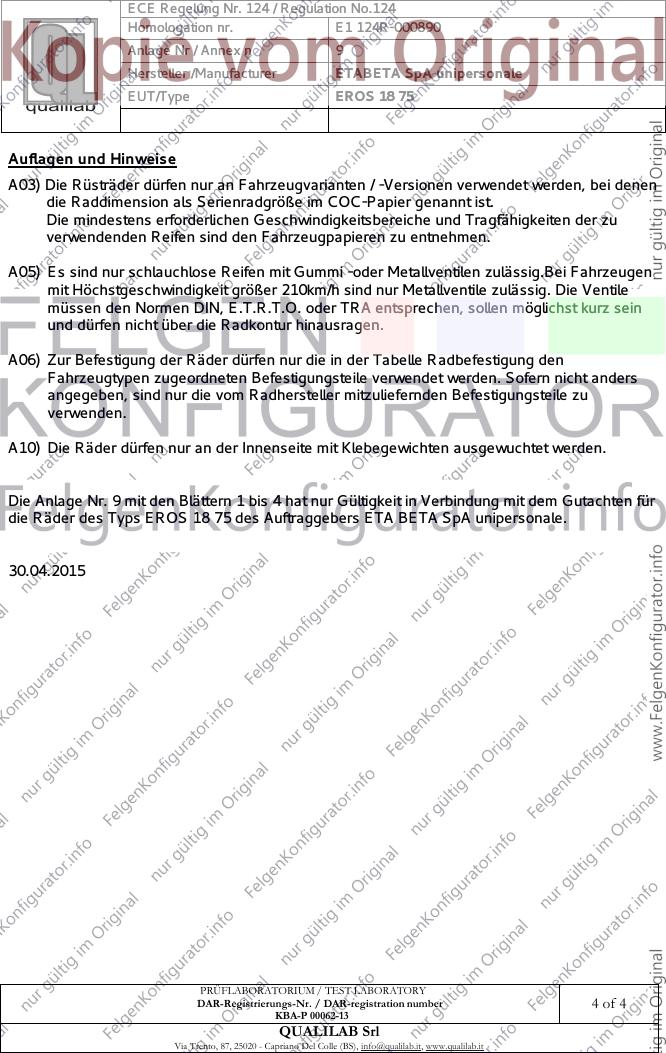

Auflagen und Hinweise
A03) Die Rüsträder dürfen nur an Fahrzeugvarianten / -Versionen verwendet werden, bei denen
die Raddimension als Serienradgröße im COC-Papier genannt ist.
Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren zu entnehmen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Räder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
Die Anlage Nr. 9 mit den Blättern 1 bis 4 hat nur Gültigkeit in Verbindung mit dem Gutachten für
die Räder des Typs EROS 18 75 des Auftraggebers ETA BETA SpA unipersonale.
30.04.2015
PRÜFLABORATORIUM / TEST LABORATORY
DAR-Registrierungs-Nr. / DAR-registration number 4 of 4
KBA-P 00062-13
QUALILAB Srl
Via Trento, 87, 25020 - Capriano Del Colle (BS), info@qualilab.it, www.qualilab.it
